Причина опасности провода пунп: полная характеристика и расшифровка

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

  • Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
  • Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
  • Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
  • Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.
Номинальное сечение (мм2) Минимальное число проволок в жиле (шт.) Наружный диаметр провода (мм) Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС
(Мом/км)
0,5 7 2,0 39,6
0,75 7 2,2 25,5
1 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

  • Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
  • Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
  • Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

Состав провода

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

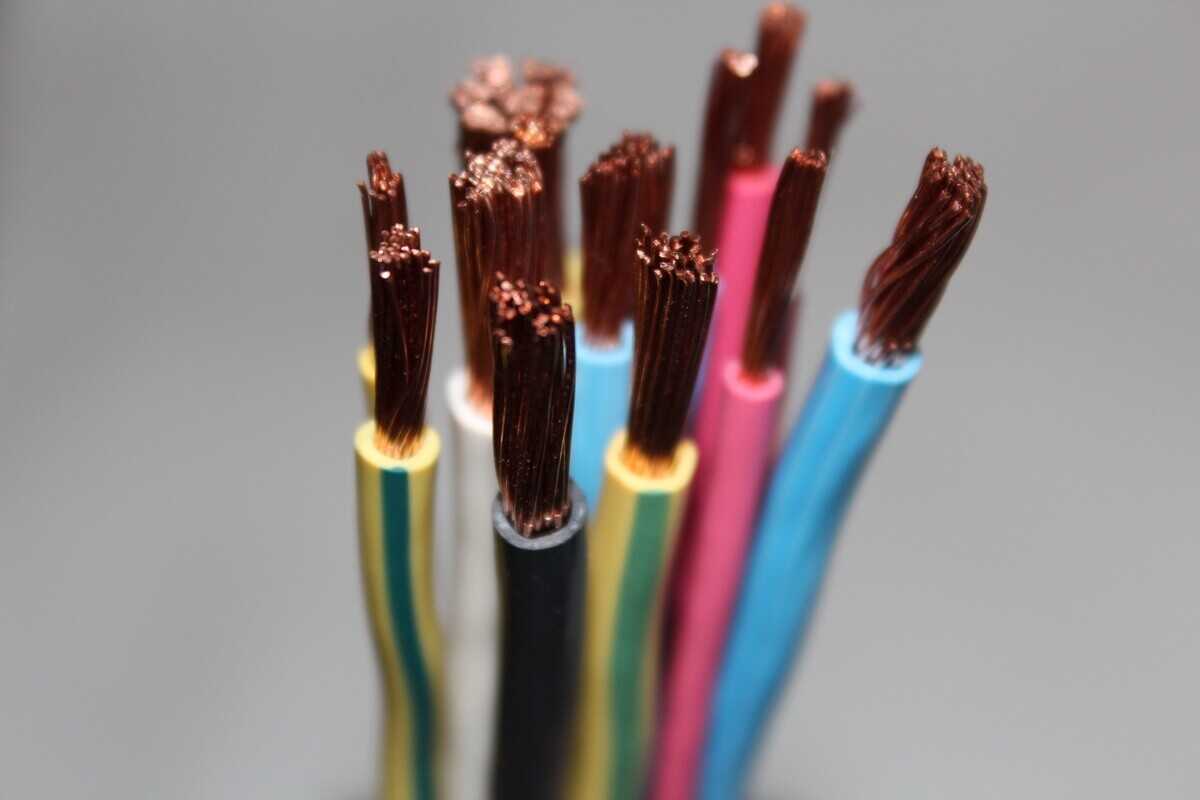

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Электрощиток

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Область применения

Провод предназначен для подключения цепей освещения напряжением до 250В ~. Однако технические характеристики позволяют использовать и его для питания силовых цепей, например розеток. Допустимый ток кабеля зависит от его сечения, поэтому следует учесть, что максимальное поперечное сечение жил ПУГНП – до 6 мм2. Это надо учесть при расчете токовой нагрузки.

Как уже было сказано, данный проводник запрещен ПУЭ. Причин этому несколько:

  1. Производится по устаревшим ТУ с большими допусками по сечению. Кроме того номинальное сечение в одном месте провода не гарантирует то, что по всей его длине оно будет неизменным. Возможно, что в отдельных местах жила будет тоньше.
  2. Тонкая изоляция. Слой изоляции ПУГНП на жиле доходит до 0,3 мм в самом плохом случае, слой наружной – до 0,5 мм. Притом, что согласно ПУЭ минимальная толщина изоляции должна быть от 0,4 мм. Это приводит к лёгкой повреждаемости изолирующего слоя. При прокладке это стоит учитывать. Открытая прокладка, прокладка в земле или в воде нежелательна (скорее недопустима). Нужно использовать гофру, кабель-каналы или металлические трубы.
  3. Из-за тонкой изоляции возникает повышенная опасность возгорания проводки.

Однако, не смотря на запреты, часто данный проводник используют для временных линий. Для капитального ремонта проводки настоятельно рекомендуем присмотреться к другим кабелям. Чем можно заменить ПУГНП? Для качественной проводки можно использовать кабель ВВГ, ВВГнг или NYM – это его аналоги, которые не запрещенные ПУЭ.

Опубликовано:
06.04.2018
Обновлено: 30.07.2018

Технические характеристики и причина опасности провода ПУНП

Расшифровка аббревиатуры ПУНП выглядит следующим образом: П – провод, УН – универсальный, П – плоский.

Данный вид проводника прославился своей электро-, а также пожароопасностью и как следствие – получил множество негативных отзывов в интернете.

Далее мы расскажем читателям сайта Сам Электрик о технических характеристиках провода ПУНП и причиной запрета на отечественном рынке кабельной продукции.

Основные параметры

Итак, первым делом поговорим о том, какие технические характеристики у данного проводника. Среди наиболее важных параметров для бытового применения следует выделить:

  • материал жил – медь, соответственно проводник жесткий;
  • изоляция жил/внешняя оболочка – поливинилхлоридный пластик (ПВХ)/ПВХ;
  • цвет изоляции в соответствии с утвержденной стандартами ГОСТ цветовой маркировкой проводов;
  • номинальное напряжение – до 250 Вольт;
  • номинальная частота – до 50 Гц;
  • температура эксплуатации — от -15°С до +50°С;
  • допустимый нагрев жил провода – до 70°С;
  • поперечное сечение жил – от 1,0 до 4,0 мм2;
  • количество токоведущих жил – 2 либо 3;
  • срок службы – до З0 лет;

Что касается удельного веса на 1 метр длины провода ПУНП, с данной технической характеристикой мы рекомендуем ознакомиться в таблице:

Вот мы и предоставили описание самых важных параметров данного проводника

Теперь поговорим о более важном вопросе – почему запретили ПУНП и где он может использоваться в бытовых целях

В чем опасность использования

Все дело в том, что провод ПУНП имеет очень плохое качество и как следствие – не раз становился причиной пожара и поражения электрическим током.

Как опытными специалистами, так и обычными покупателями было не раз наглядно доказано, что качество изоляции и жил провода оставляет желать лучшего. Да что уж тут говорить, если производство ПУНП соответствует нормам ТУ 16.

К13-020-93, согласно которым сечение жил может быть с отклонением до 30% от того, которое указано на маркировке (!).

Что касается сечения токоведущих жил, оно действительно в большинстве случаев практически на четверть меньше заявленного производителем. Как результат – вместо нужного Вам провода 3*2,5 выход 3*1,75 мм2.

Понимаете в чем опасность? В том, что более тонкий проводник не сможет выдержать токовые нагрузки, которые на него возлагаются. Последствием заниженного сечения могут быть не только короткое замыкание, но и пожар в доме, т.к.

ПВХ изоляция является горючей, в отличие от кабеля ВВГнг.

https://youtube.com/watch?v=JrClDJb8WTM

Следующая опасность касается высокой вероятности поражения электрическим током. Дело в том, что толщина изоляции провода ПУНП по классике жанра не соответствует заявленной производителем. Вместо требуемых стандартом ГОСТ 23286-78 0,4-0,5 мм толщины ПВХ оболочки по факту выходит не более 0,3 мм. В опасной ситуации электробезопасность данного проводника оставляет желать лучшего.

Подведя итог, следует отметить, что согласно ГОСТ 22483-77 и ГОСТ 23286-78, ПУНП не проходит сертификат соответствия по сечению жил и толщине изоляции.

Данный проводник запрещен на рынке кабельной продукции и надеемся, что после предоставленных фактов о несоответствиях технических характеристик провода ПУНП Вы поняли, чем он плох для бытового применения.

Рекомендуем прочитать:

обзор проблемы использования данного проводника

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

Критерии выбора провода ПУНП

По современным требованиям проводка в сооружениях делается по трехпроводной схеме, где используются, фазный, нулевой и заземляющий провод. Поэтому для прокладки розеточный и осветительных сетей надо выбирать как минимум ПУНП с тремя проводами. Кроме того надо учитывать мощность и токовые нагрузки, потребляемую электрооборудованием которое будет подключаться, эти параметры определяют необходимую толщину, площадь сечение проводов.

Существуют заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов.

Таблица 1.3.4. по требованиям ПУЭ, Допустимый ток на длительное время для медных проводов в резиновой или поливинилхлоридной изоляции
Сечение Ø-S жилы, мм2 Допустимый ток в А для проводов, параллельно проложенных в общей изоляционной оболочке
Открытая проводка 2 жилы 3 жилы 4 жилы
0,5 10
0,75 14
1,00 18 15 16 15
1,5 24 20 17 17
2,5 31 25 24 24
4,0 40 37 34 31
6,0 51 45 41 41

Учитывая статистику и многолетний практический опыт, для прокладки розеточной группы где подключаются обычные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь ставят ПУНП – 3х2.5 мм2. Этого вполне достаточно, для приборов большой мощности, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, прокладывают от РЩ отдельные линии с сечением проводов 4-6 мм2.

В целях экономии для квартиры или дома в осветительных сетях можно использовать двухпроводный ПУНП сечением 0.75 – 1,5 мм2. Часто люстры, бра и другие конструкции светильников имеют пластиковые корпуса и заземляющий провод просто некуда подключать. В административных и производственных зданиях осветительные приборы могут быть массивны с металлическим корпусом, с большим количеством мощных ламп, поэтому все требования надо выполнять. Рассчитывать, количество осветительных приборов, потребляемую ими мощность, выбирать соответствующее сечение и подключать корпуса светильников к заземляющему проводу.

Стоимость ПУНП

Цена (в руб/п.м.) определяется сечением жил, их количеством и лежит в пределах от 9,1 до 33,5 (провод 3 х 4).

Внимание! Применение провода ПУНП на территории России запрещено. Именно по этому пункту идет много споров и в интернете встречаются разночтения

Причина, по которой провод ПУНП запрещен – несоответствие толщины оболочки и изоляции каждой жилы требованиям ГОСТ № 23286 от 1978 года. Она должна быть как минимум 0,4 мм, в то время как изготовители в основном ориентируются на ТУ № 16.К13-020 от 1993 года, которые допускают 0,3 мм.

Так как уменьшение толщины изоляции позволяет снизить себестоимость продукции, многие фирмы этим и пользуются, потому что претензий к качеству ПУНП предъявить невозможно. А вот в плане эксплуатации они есть, и в первую очередь это касается правил по эл/безопасности.

Нужно учесть, что наблюдается и некоторое несоответствие реального сечения жил характеристике, заявленной производителем. Те же ТУ допускают снижение данного параметра до 30%. Чем это чревато? К примеру, покупатель берет провод на 2,5 квадрата, сообразуясь с произведенными расчетами по нагрузке. А по факту окажется лишь 1,75. Перегрев, расплавление изоляции, короткое замыкание, а то и воспламенение электропроводки гарантированы. Это еще один повод усомниться в целесообразности универсального использования ПУНП.

Вывод
Сам по себе провод хороший, а с учетом его стоимости для монтажа внутренних коммуникаций (в большинстве случаев) – неплохой вариант. Но при выборе ПУНП следует ориентироваться на специфику эксплуатации линии и учесть особенность, касающуюся несоответствия сечения. То есть закладывать провод с запасом по его «квадратуре».

Способ выявить некачественный товар

Запрещенная продукция имеет множество недостатков: отсутствие маркировки с информацией о проводнике, несоответствие технических параметров для пригодной к  эксплуатации и многие другие.

Чтобы голословно не заявлять о непригодности всех проводов этой марки (поскольку есть продукция соответствующая требованиям электробезопасности), специалисты рекомендуют проверять этот факт опытным путем.

Покупая кабель, нужно предварительно измерить толщину проводника микрометром. Для этого жила зажимается между измерительными пластинами. Реальный размер можно наблюдать на табло инструмента. Такие замеры наверняка помогут избежать приобретения некачественной продукции.

Монтаж и условия эксплуатации электрокабеля КГ

Силовой кабель предназначен для подключения потребителей электроэнергии в сельском хозяйстве, на транспорте, строительстве, геологоразведке, на шахтах, в кораблестроении и т. п.

При этом он может эксплуатироваться в условиях с агрессивными средами, повышенной влажности или в воде. Применяются для подключения передвижных устройств и механизмов. Может работать в широком температурном диапазоне.

Так, при тропическом исполнении он может эксплуатироваться от -10°С до +55°С. В холодостойком исполнении применяется от -60°С до +50°С. При этом монтировать можно без подогрева при температуре до -18°С. Допустим длительный нагрев жил до +75°С, кратковременный – при коротком замыкании до +200°С.

Особенности и отличия кабельной продукции КГ, КГ ХЛ, КГН

Кабельная продукция марки КГ представляет универсальную основу разновидностей силовых гибких проводников. В зависимости от сечения и количества жил можно, подключать различные потребители, которые используют трехфазное переменное или постоянное напряжение. Дополнительное обозначение в марках регламентируют разницу в применении.

Так, для присоединения электрической нагрузки в условиях Крайнего Севера применяют кабель типа КГ-ХЛ. В качестве изоляции используется смесь натуральных и кремнийорганических каучуков, что предотвращает повреждение изоляционного слоя при пониженных температурах.

КГ-Т применяется в условиях тропического климата. Медные жилы дополнительно покрываются сплавом олова и свинца. А в изоляцию добавляются фунгициды, предотвращающие появление плесени.

КГН предназначен для применения в умеренном климате. Монтируется при подключении нагрузки, где необходимо уменьшить риски возгорания. В качестве изоляции применены материалы, которые не поддерживают активное горение.

Маркировка, требования к упаковке

При маркировке используются цифровые значения от 1 и далее. Нулевая жила обозначается цифрой 0.

Чаще применяется цветовое обозначение. Стандартами определены следующие цвета:

  • голубой окраской обозначается нулевая жила;
  • желто-зеленым тоном помечается жила заземления;
  • черным, коричневым, красным или их оттенками окрашиваются фазные провода.

Кабель маркируется надписями – на оболочке или ленте, где указывается марка изделия, товарный знак или завод-изготовитель, год выпуска и партия. Наносится рельефным или печатным способом.

На барабане или ярлыке, прикрепленном к бухте, должна содержаться информация:

  • товарный знак или наименование производителя;
  • марка кабеля с указанием количества жил и сечения;
  • длина провода в бухте;
  • масса брутто в кг;
  • дата изготовления, год и месяц;
  • номер барабана или бухты.

При выборе кабельной продукции следует ориентироваться на условия эксплуатации, мощности подключаемой нагрузки, сечения проводника. Эти данные необходимы для расчета номинального тока. При монтаже следует соблюдать требования техники безопасности и постоянно поддерживать кабель в исправном состоянии.
