Провод ППВ: технические характеристики, сечения, расшифровка

Характеристики проводов МГШВ

Теперь давайте более детально поговорим об основных характеристиках провода. Их можно разделить на физические и электрические. Поэтому давайте рассмотрим их отдельно.

Физические характеристики проводов МГШВ

Начнем наш разговор с физических характеристик, которые в большей степени зависят от структуры провода и используемых материалов. И в этом плане, МГШВ провод не так уж плох.

Радиус изгиба проводов

Итак:

Одной из основных характеристик любого провода, является его гибкость. Чем этот показатель выше, тем меньший радиус изгиба может быть у провода. Для нашего случая, минимальный радиус изгиба составляет не мене 10 диаметров провода.
Еще одним важным физическим параметром является диапазон температур, в которых может эксплуатироваться провод. Он составляет -50⁰ — +70⁰С. И если нижний предел является вполне комфортным, то верхний предел далеко не самый лучший, и обусловлен характеристиками изоляции ПВХ.

Характеристики проводов МГШВЭ и МГШВ

Положительным моментом является и то, что провод не распространяет горения. Но только при одиночной прокладке. В комплексе с таким показателем как устойчивость к маслам, бензину и солнечному свету, это выглядит вполне убедительно.
Так же стоит отметить то, что провод стоек к одиночным ударам, вибрации и акустическим колебаниям. Для бытовых приборов это может быть весьма актуально.
Что же касается срока службы провода, то можно встретить несколько показателей. Это 10, 12 или 15 лет. При этом минимальная наработка проводов, в любом случае должна быть не меньше 10000 часов.

Электрические характеристики

Но для любого электрического изделия, характеристики технические не обходятся без приведения электротехнических показателей. К ним относятся проводимость изделия, сопротивление его изоляции и методы проведения высоковольтных испытаний.

Прежде всего, остановимся на потерях в проводе. Они обусловлены внутренним его сопротивлением, и жестко регламентируются ГОСТом. Понятное дело, что они напрямую зависят от сечения провода. Так, провод сечением в 0,12 мм2, должен иметь сопротивление не более 155Ом/км. А вот изделие с сечением 1,5 мм2, обладает сопротивлением не более 15Ом/км. Это является весьма достойным показателем — несколько выше установленных ГОСТом норм.

Характеристики проводов МГШВ

Следующим важным аспектом, является сопротивление изоляции провода. Оно напрямую зависит от температуры окружающей среди. Согласно норм ГОСТов, нормируется сопротивление изоляции при температуре в 20⁰С и при 70⁰С. В первом случае, оно не должно быть меньше 20МОм, а во втором — меньше 1МОм.
Важным аспектом является и устойчивость провода при высоковольтных испытаниях. Конечно, провести их своими руками практически невозможно, но тут будем доверять производителю, который выборочно должен проверять свою продукцию.

Параметры проводов МГШВ различных исполнений

Провода сечением до 0,14 мм2 включительно, должны в течении 1 минуты выдерживать испытательное переменное напряжение частотой 50Гц в 800В. Провода большим сечением, испытывают уже напряжением в 2кВ.

Разновидности термостойких проводов

Существует несколько разновидностей, отличающихся по техническим характеристикам, устойчивости к воздействию неблагоприятны факторов и требованиям, предъявляемым к условиям эксплуатации.

Провод РКГМ

Это один из наиболее популярных видов термостойких проводов. Маркировка дословно расшифровывается как:

Р — изоляция из резины;
К — силиконовая изоляция (кремнийорганический материал);
Г — гибкий не бронированный провод;
М — обмотка из стекловолокна.

Провод РКГМ имеет следующую конструкцию: основной функционирующий элемент — многопроволочная медная жила пятого класса гибкости. Далее следует изолирующий слой из кремнийорганической резины или силикона. Внешний слой представлен оплеткой из стекловолоконных нитей. Как стекловолокно, так и кремнийорганическая резина устойчивы к воздействию влаги, а также термическому воздействию. Оба этих материала абсолютно не горючи, устойчивы перед плавлением. При условии отсутствия механических повреждений, изоляционные покрытия совершенно не пропускают влагу, быстро сохнут даже при прямом контакте с водой, что часто случается в таких помещениях как сауны или бани. Это обеспечивает максимальную защиту и безопасность.

Провод термостойкий MVV

MVV устойчив к воспламенению, способен хорошо переносить длительное воздействие высоких температур до +500 градусов. Кратковременное воздействие при температурных значениях, достигающих +700 градусов не способно повредить структуру провода и привести к воспламенению. Низкие температуры MVV переносит несколько хуже.

Расшифровка аббревиатуры:

M — судовой кабель;
V — наличие поливинилхлоридного изолирующего материала (изоляция);
V — поливинилхлоридная оболочка.

Провод MVV используется в условиях повышенной опасности: подключение электроприборов и оборудования, горячие цеха, сауны, бани. Может применяться для нагревательных элементов — хомуты, патроны.

Провод ПРКА

Аббревиатура провода ПРКА выглядит как:

П — в основе медная жила;
РК — оболочка из кремнийорганической резины;
А — показатель твердости.

ПРКА подходит для подключения электрических приборов в помещениях с повышенной влажностью, нестабильным температурным режимом: бани, сауны, производственные цеха и так далее.

Провод ПРКС

ПРКС — многожильный кабель, выдерживающий температуру до +250 градусов без выделения токсических веществ. Благодаря многожильной структуре по одному такому кабелю можно передавать до 30 кВт энергии.

Аббревиатура ПРКС:

П — в основе медная жила;
РК — изолирующая оболочка из кремнийорганической резины;
С — соединительный.

Провод ПВКВ

ПВКВ чаще используется для выводных концов электрооборудования на переменное напряжение 660 В, 1140 В. Применяется в местах повышенной пожарной опасности, высокой влажности.

Расшифровка провода ПВКВ:

П — Провод
В — Для выходных концов электрических машин
КВ — Изоляция из двухслойной кремнийорганической резины.

Провод ПМТК

ПМТК предназначен для использования в тех местах, где использование обычного провода нецелесообразно по причине высокой опасности возгорания. Применим при монтаже оборудования и электроприборов в горячих цехах, саунах, банях, производственных помещениях. Имеет специальную защиту, позволяющую выдерживать нагревание до 180 градусов.

Аббревиатура ПМТК расшифровывается следующим образом:

П — медная жила;
М — монтажный;
Т — термостойкий;
К — кремнийорганический защитный слой.

Проверка ПРКА перед установкой

Прежде чем приступить к монтажу проводки, или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Щупы прибора замыкают с концами провода, звук зуммера подтверждает целостность

Данная операция проводится с помощью прибора «мультиметра»:

для приведения прибора в рабочее состояние, контактные щупы подключаются к соответствующим гнездам: черный — «com», красный – VΩ;
переключатель переводится к указателю «проверка диодов»;
проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
теперь щупы прикладываются к концам провода (как указывалось ранее, транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала – признак обрыва.

Расшифровка и типы

Маркировка указывает на структуру и конструкцию изделия. Так, у ШВВП следующая расшифровка:

Ш — означает, что это шнур. Основным отличием его от классического провода является увеличенная гибкость и хорошая изоляция. Обычные провода часто идут без внутренней изоляции;
В — указывает на материал изоляции, которым является ПВХ пластик (поливинилхлорид);
В — означает наличие двойной изоляции. Такой шнур представляет собой одновременно несколько жил, где первый изоляционный слой находится на каждом из проводников, а другим является оболочка всего изделия;
П — указывает на плоскость шнура. Другими словами, жилы провода находятся параллельно друг друга вне зависимости от их количества. К тому же плоское расположение не исключает скручивания жил для придачи шнуру круглой формы.

Другие факторы, влияющие на характеристики изделия и разделяющие его на различные виды, является:

Количество жил;
Сечение;
Цвет шнура.

Исходя из этого, существуют различные варианты шнура, отличающиеся своими характеристиками:

Согласно действующим ГОСТам сечение жил такого провода бывает либо 0.5 мм, либо 0.75 мм. Более крупных вариантов для токоведущих частей этих шнуров не предусмотрено;
Максимальное количество используемых токоведущих жил. По действующим нормативам этот тип марки бывает либо двухжильным, либо трехжильным. В обоих случаях применяются жилы с сечением до 0.75 мм;
Внутри каждой жилы находится несколько проволок. Это необходимо чтобы повысить уровень гибкости шнура. По действующему ГОСТу в ШВВП проводе присутствует 7 и более медных проволок. Диаметр каждой из них составляет 0.33 мм, при сечении жил 0.5 мм, а также 0.38 мм, если этот показатель 0.75 мм;
Толщина изоляции. Вне зависимости от других характеристик размеры изоляции не могут быть меньше 0.5 мм. При этом толщина оболочки всегда больше этого показателя и составляет более 0.6 мм;
Еще одной характеристикой, по которой различают провода ШВВП, является цвет жил, а также оболочки. Чаще всего последняя делается классического белого цвета, но при необходимости используется черная окраска. Что касается жил, то они выполняются из большой цветовой палитры, параметры которой определены в действующем ГОСТе 7399–97. Цветовая раскраска не влияет на стоимость провода.

Особенности монтажа и эксплуатации

Провод ППВ широко применяется для оборудования стационарной проводки в производственных и жилых помещениях. Кроме практичности, универсальности применения, он привлекателен своей небольшой ценой.

Некоторые особенности, важные в практическом использовании:

Монолитная конструкция жилы определила класс жесткости кабеля. Радиус изгибания при укладке проводки не должен быть меньше величины десяти наружных диаметров проводника. Число перегибов до 90°, с последующим возвращением в первоначальное положение, составляет всего десять циклов. Это обстоятельство нужно учитывать при составлении трассировки прокладки. Максимально избегать лишних перегибов и изломов;
Химическая стойкость винила достаточно высока. Прокладка по кирпичному или бетонному основанию с последующим укрытием слоем штукатурки или шпаклевки допускается без дополнительной защиты. Современные строительные смеси часто имеют в своем составе добавки и присадки, способные со временем разрушить одинарную изоляцию. Если неизвестен состав выравнивающего раствора, лучше провод уложить с применением гофрированной трубы или короба;
Под гипсокартон, пластик, МДФ облицовку, провод ППВ укладывается только в гофре или пластиковой трубе;
Устойчивость полихлорвинила допускают применение на открытом воздухе, но рекомендуется прокладка под навесом, либо в других, защищенных от прямых солнечных лучей местах;
Гигроскопичность изоляции позволяет использовать ППВ в очень влажных и теплых помещениях, например, в бане. Особенностью прокладки является обязательное использование пластиковой, не металлической, защиты. Трасса должна проходить на среднем или нижнем уровне. Необходимо использовать трехжильный провод, УЗО.

Преимущества и недостатки провода

ШВВП отличают следующие положительные качества:

большая гибкость, с возможностью выдержать несколько знакопеременных деформаций без последствий для целостности;
высокие токопроводящие свойства;
наличие надёжного изоляционного покрытия;
цветовая маркировка жил, облегчающая монтаж провода.

К недостаткам следует отнести недостаточную мощность, в связи с чем кабель не подойдёт для подключения мощных электроприборов, и необходимость дополнительной защиты при наружном использовании.

Производители провода марки ППВ

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не приобрести на подделку, рекомендуется выбирать самые надёжные из них. Если потребитель не знает, какой фабрике отдать предпочтение, он всегда может посетить форум электриков, которые точно подскажут, какие фирмы наиболее востребованы.

При выборе кабельной продукции, необходимо обращать внимание на сертификат, который обязан предоставить продавец. В нем прописан завод-производитель, дата изготовления кабеля и срок годности

Если продавец отказывается предоставить данный документ, то, возможно, изделие поддельное. На сегодняшний день насчитывается более 50 крупных заводов, поэтому перед приобретением товара необходимо изучить отзывы о каждом из них.

Ниже представлен список лидеров на российском рынке.

ОАО «Электрокабель»

Завод был основан в Московской области, в 1949 году прошлого века. На сегодняшний день в наличии имеется более 100000 тысяч видов типоразмеров проводов. Предприятие сотрудничает с большими фирмами в РФ и за рубежом, осуществляет доставку по авиалиниям и железным дорогам.

Процесс изготовления

ООО «Камский кабель»

Огромный завод кабельной продукции расположен в Перми. Производит кабели для самых крупных предприятий страны. В ассортименте более 55000 тысяч типов изделий. Завод получил широкую популярность не только в России, но и за ее пределами. Промышленные фабрики в Азии и Европе пользуются услугами этого предприятия. Данному производителю принадлежит 14% от всего кабельного бизнеса в России.

Важно! Основным плюсом будет то, что весь товар, представленный на сайте, всегда есть в наличии. Предприятие достаточно быстро изготавливает провода любой длины на заказ

ОАО «Севкабель»

Один из самых старых заводов в нашей стране, основанный в 1879 году. В номенклатуре более 30000 тысяч типоразмеров проводов. К концу 2020 года на предприятии планируется завершить масштабную модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода есть испытательный центр. Поэтому вся продукция высокого качества. Завод имеет множество наград и положительных отзывов.

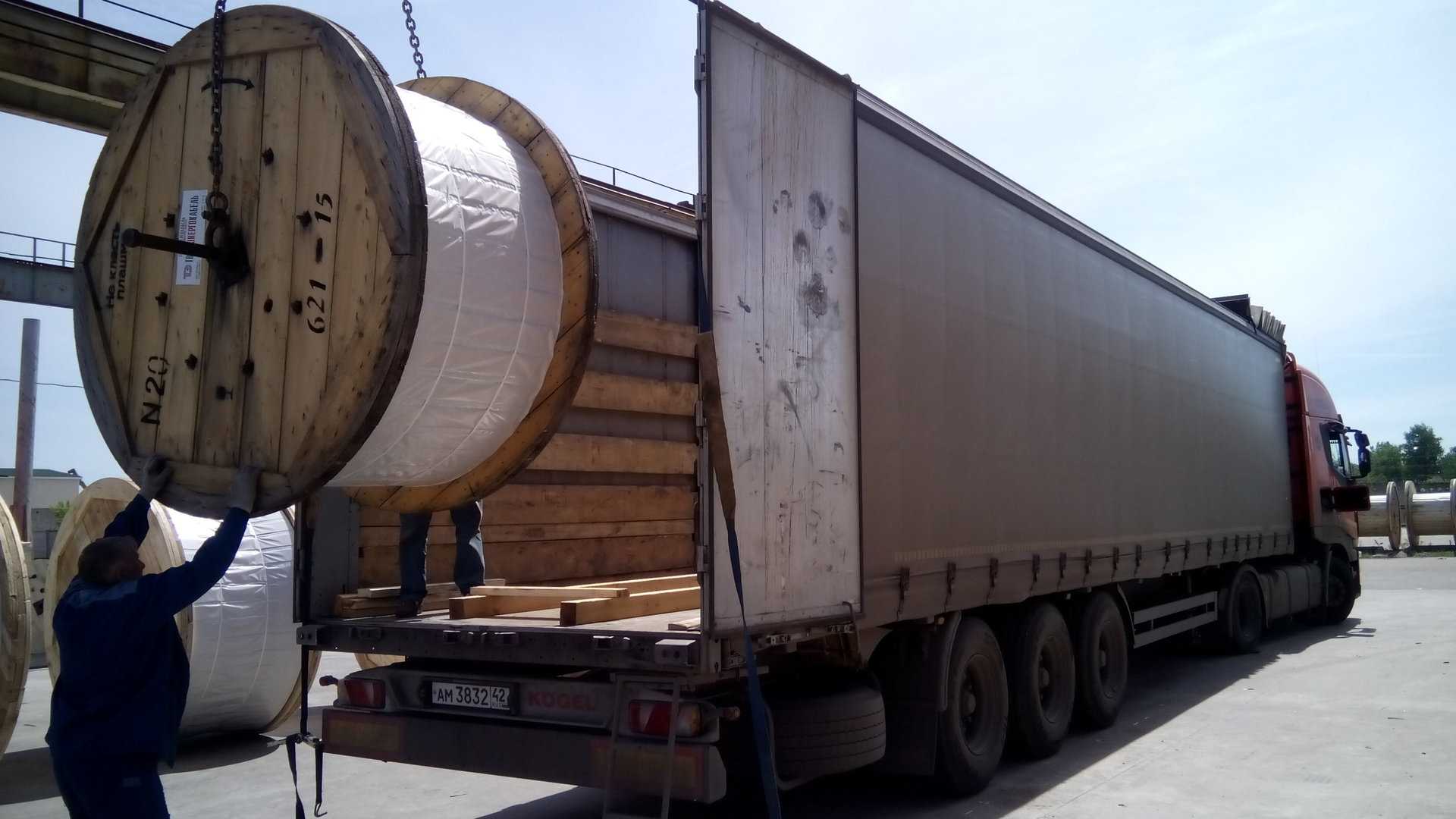

Правильная транспортировка

В заключении необходимо отметить, что провод ППВ достаточно часто используется для прокладки освещения в жилых помещениях и подключения различного оборудования. Кабель применяется не только в бытовых целях, но и на промышленных предприятиях. При монтаже, желательно, обратиться за помощью только к проверенным мастерам с большим опытом работы в данной сфере.

Название, технические характеристики, применение

Провод ППВ, его назначение, параметры, регламентированы стандартом ГОСТ 6323-79, описывающим изделия с медной или алюминиевой жесткой жилой с поливинилхлоридной (ПВХ) изоляцией.

Маркировка

Состоит из набора букв и цифр, описывающих конструктивные и эксплуатационные особенности марки. Расшифровка ППВ стандартна:

«П» — проводник с медной одинарной жилой, если бы слева стояла буква «А», сердечник был бы алюминиевый;
«П» — описывает плоскую форму изделия. Отсутствие буквы показывает круглую форму сечения;
«В» — материал изоляции ПХВ, климатическое исполнение марки с пластикатом для холодных районов имеет добавочно символы «ХЛ»;
Справа, через пробел от букв, располагаются цифры типоразмера, соответствующие числу проводников Х номинальное сечение. Через тире указывается рекомендованное рабочее напряжение.

ППВ 3х2,5-380 означает кабель с тремя жилами, сечение каждой из них равно 2,5 мм2. Пригоден для работы с трехфазными цепями 380 В.

Конструкция

Две или три жилы 1 класса гибкости, каждая отдельно покрыта одним слоем виниловой изоляции, расположены параллельно на ленточное разделительное основание толщиной 0,5 мм. Расстояние между тремя проводниками 1 мм. Таблица показывает расчетные данные по габаритам и весу кабеля:

Номинальное сечение жилы, мм2	Расчетные внешние габариты, высота Х ширина, мм	Расчетный вес одного километра провода, кг
двужильный	трехжильный	двужильный	трехжильный
0.75	2,6х6,4	2,6х10,2	21.9	32.2
1	2,8х6,8	2,8х10,8	29.5	39.8
1.5	3,3х7,8	3,3х12,3	39.8	58
2.5	3,9х9,0	3,9х14,1	62	89.3
4	4,4х10,0	4,4х15,6	92.4	131.8

Разрешенный диапазон номинальных сечений находится в интервале 0,75÷4 мм.

Электрические параметры

Практический смысл имеет рассчитанное на 1 километр длины активное сопротивление жилы и сопротивление изоляции при 20°С.

Проводимость жилы зависит от номинального поперечного сечения и определяет величину тока. Превышение нагрузки вызывает перегрев, разрушение изоляции, приводит к возникновению аварийных ситуаций:

Зависимость допустимой мощности и токовой нагрузки, кВт/А от количества проводов совместной прокладки
Номинальное сечение жилы, мм2		0.75	1	1.5	2.5	4
Активное сопротивление 1 км кабеля при 20 °С, ом		24.5	18.1	12.1	7.41	4.61
Диаметр жилы		0.99	1.15	1.4	1.8	2.26
Мощность/ток кВт/А	Один провод	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
Два провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
Три провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
Четыре и более	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Взаимные наводки нескольких близко расположенных проводов снижают предел допустимой мощности, токовую нагрузку. При выборе нужно обязательно предварительно просчитать предполагаемую мощность потенциальных потребителей на данном участке сети;

Электрическая прочность определяется материалом, толщиной изоляции. Величины указаны стандартом. Для сечений до 1 мм она равна 0,6 мм, от 1,5 до 4 – 0,7. Изоляция должна:
- — не иметь вмятин и утолщений;
- — плотно прилегать к меди, но легко от нее отделятся;
- — быть стойкой к воздействию грибка плесени;
- — не распространять горения при одинарной прокладке.

Сопротивление изоляции при нормальных условиях не меньше 1 мОм. Испытание прочности изоляции проводятся подачей, на выдержанный сутки в воде провод, переменного напряжения 2,5 кВ.

Требования по температуре

Нагреваясь проходящим током, медь выделением тепла влияет на состояние изоляции. Хлорвинил должен обеспечить нормальную эксплуатацию при температурах, °С:

Температурные характеристики	Значение
Диапазон нормальной эксплуатации	-50 ÷ +50
Предельно допустимая температура без деформации, не более	70
Максимальная температура без растрескивания	150
Аварийное длительное, не более 8 часов, повышение не более	80
Допустимая при КЗ в течение до 4 сек, не более, °С	160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С	-15
Стойкость к действию относительной влажности 100%	35

Превышение предельных тепловых значений или времени воздействия вызовет потерю диэлектрических свойств, с последующим коротким замыканием.

Срок нормальной эксплуатации составляет не менее 15 лет.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Аналоги и лучшие производители

Провод ПуВ пришел на смену устаревшему ПВ-1, они имеют практически идентичные технические характеристики и назначение. Если вам нужно провести монтаж в труднодоступных местах, для этого подойдет гибкий аналог – ПуГВ или ПВ-3.

Посетители часто задают вопрос «Чем отличается ПуВ от ПуГВ?». Их основным отличием является класс гибкости, у ПуГВ он 5, а у ПуВ – 1. Это связано с тем, что у ПуГВ многопроволочная конструкция, в остальном их технические характеристики почти полностью совпадают.

В России множество предприятий производят такой проводник, среди них можно выделить:

ОАО «Подольсккабель», г. Подольск;
АО «Росскат», г. Нефтегорск;
ООО «Дмитров-кабель», г. Дмитров.

На этом мы и заканчиваем обзор характеристик провода ПуВ. Надеемся, предоставленный материал был для вас полезным и интересным!

Также читают:

Как собрать распределительный щит
Сборка трехфазного электрощита своими руками
Как соединить автоматические выключатели в щитке

Опубликовано:
09.10.2018
Обновлено: 09.10.2018

Конструкция и область применения

Для монтажа электропроводки сетей освещения и силовых систем наиболее широкое применение находит провод марки ППВ. Он пригоден для эксплуатации в сетях с переменным напряжением, величиной до 450 Вольт и частотой до 400 Герц. В электрических системах постоянного тока ППВ может эксплуатироваться при действующем напряжении величиной до 1000 Вольт.

Провод ППВ является техническим изделием, основу которого составляют две или три токопроводящие жилы, сечением от 1,5 до 4 мм, выполненные из меди. Цельнотянутые медные жилы (1) уложены в одной плоскости и покрыты поливинилхлоридной (ПВХ) оболочкой (2). Цвет оболочки не регламентируется требованиями нормативных документов, поэтому окраска может быть выполнена на усмотрение производителя.

Внешний вид проводника:

Свойства поливинилхлоридной оболочки определяют назначение его использования для стационарной и не гибкой укладки, с рекомендованным размещением в полости труб и каналов строительных конструкций или на лотках.

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется при использовании на открытом воздухе и дорого обходится заказчикам.
Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
Силовые провода применяют внутри помещений для устройства электропроводки.
Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

Количество жил: одножильные или многожильные изделия;
Поперечное сечение жил проводника;
Напряжение;
Защитная оболочка и материал, из которого она выполнена;
Изоляция, материал;
Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.
