Выполнение соединений в распределительных коробках

Все соединения или отводы проводов необходимо делать только в специальных распределительных коробках. Для соединения используют скрутку, пайку, сварку или специальные зажимы. Скруткой нужно пользоваться только в крайнем случае, а вот скручивать вместе одножильный и многожильные провода нельзя. Такая скрутка будет очень непрочной. При использовании винтовых зажимов многожильные провода нужно облудить.

Такой припой широко распространен, имеет невысокую температуру плавления и высокую прочность. Паять можно обыкновенным паяльником с мощностью не менее 65 Вт. Более слабый паяльник не сможет за короткое время прогреть место спайки, в результате нагреется большой участок, включая изоляцию, которая начнет плавиться. Слабый нагрев образует непрочное соединение, которое за короткое время разрушится самостоятельно. При пайке нужно использовать флюс. В большинстве случаев достаточно обыкновенной канифоли или ее раствора в этиловом спирте.

Слегка потемневшие от окисла провода можно паять при помощи бескислотного активированного флюса, например ЛТИ-120. Ни в коем случае нельзя использовать активный флюс, особенно хлористый цинк или любимую жестянщиками паяльную кислоту. Такой флюс требует тщательного смывания с места пайки для предотвращения разрушения проводов.

Для изоляции соединений нужна тканевая изоляционная лента или специальные пластиковые колпачки. Обычная ПВХ изолента от нагревания плавится или расползается, оголяя место скрутки, что может привести к замыканию.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Установка выключателей

Самая распространенная ошибка при прокладывании проводов к осветительным приборам и выключателям – это когда выключатель ставится в разрыв нулевого провода. На первый взгляд – удобно, при замене выключателя безопасно. Опасность заключена в другом. На лампу будет приходить нетронутый фазный провод. Поэтому выключатели ставят исключительно в разрыв фазного провода.

Правильное подключение выключателя освещения.

В помещениях с высокой влажностью – ванных, санузлах выключатели можно размещать только вне помещения. В крайнем случае, там может находиться розетка для подключения бойлера или стиральной машины, но она должна быть во влагозащитном исполнении.

Монтаж электропроводов

Монтировать внешнюю проводку быстрее и проще, чем внутреннюю, но такой монтаж имеет свои особенности.

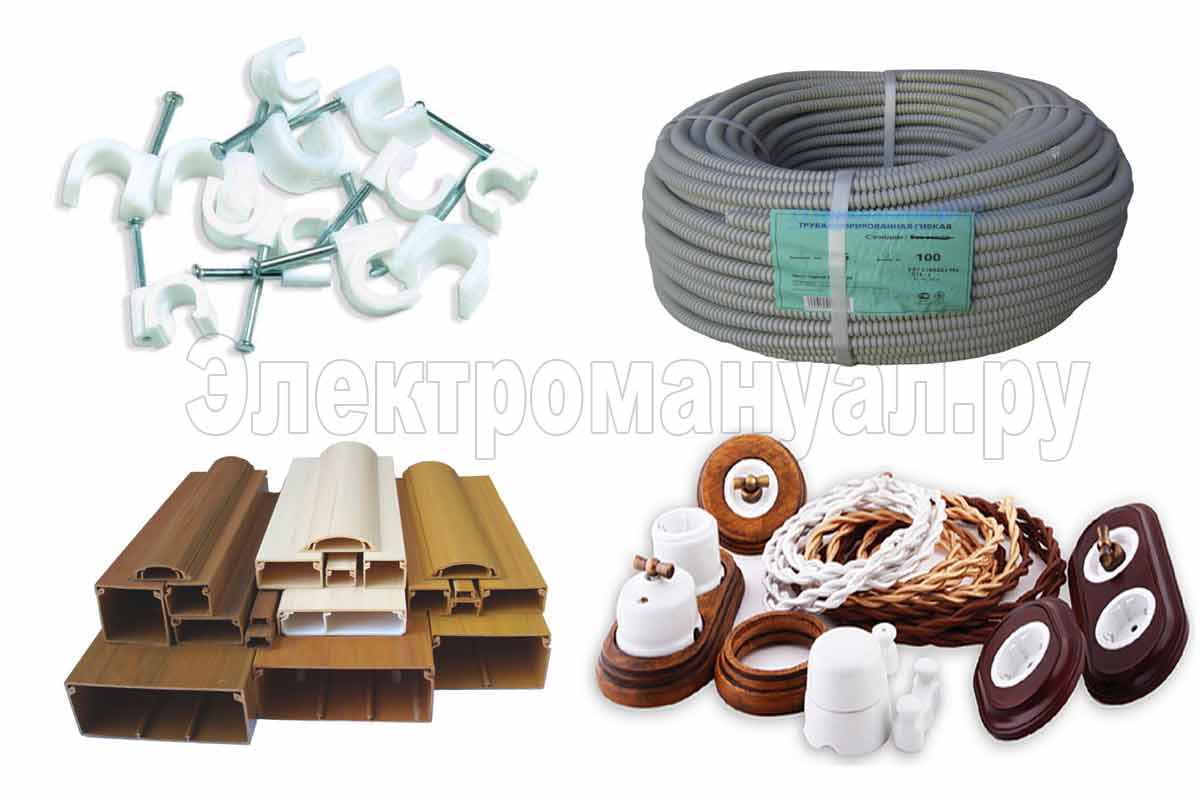

Комплектующие для наружной проводки

Существует несколько способов монтажа внешней проводки:

• крепление провода к стенам на скобы;
• расположение провода в трубах (металл, гофрированные трубы из ПВХ);
• расположение провода под плинтусами, в кабель-каналах;
• использование керамических изоляторов.

Пластиковые скобы – это самый быстрый, простой и бюджетный способ крепления проводов открытой проводки. Используя их, электромонтаж осуществляется очень быстро. В соответствии с правилами противопожарной безопасности, кабель должен иметь двойную или тройную изоляцию. Скобы (пластиковые, металлические) стоят дешево, они легко забиваются в стену, у них только один недостаток – не эстетичность, но учитывая достоинства, этим недостатком можно пренебречь.

Крепление с помощи ПВХ-труб тоже выглядит не эстетично, но данный способ крепления оберегает кабель или скрутку проводов от механических повреждений (кабель находится внутри ПВХ-коллектора). Труба крепится к стене при помощи специальных пластиковых клипс или монтажных металлических полос. Гофрированные трубы чаще всего используется в помещениях хозяйственно-бытового назначения.

Кабель-каналы являются самым эстетичным способом оформления наружной проводки. Провода при монтаже «прячут» в каналах, которые способны вместить в себя десятки проводов. Некоторые кабель-каналы имеют отделения «полочки», ограниченные перегородками, это помогает сортировать кабели. Для монтажа кабель-каналов необходимо, чтобы поверхность была идеально ровной, если стены неровные, необходимо предварительно их выравнивать. К идеально ровным стенам кабель-каналы приклеивают термоклеем, к неровной поверхности – крепят на дюбель-гвозди или шурупы. При монтаже кабель-каналов используется много соединительных элементов (уголки, хомуты). Существуют также плинтусы с кабель-каналами, они отлично маскируют провода, расположенные на уровне пола.

На керамических изоляторах чаще всего делают декоративный тканевой вариант обмотки провода (ретро-провод). Данная прокладка наружной проводки появилась еще в прошлом веке. Сегодня тканевая обмотка встречается в деревянных домах, оформленных под старину и в интерьере стиля кантри или ретро. Керамические изоляторы могут быть однотонными, разноцветными, с рисунками, они позволяют создать неповторимый дизайн помещения. Каждая жила ретро-кабеля имеет текстильную оплетку, а изоляторы имеют вид керамических бочонков, к которым крепится витой провод.

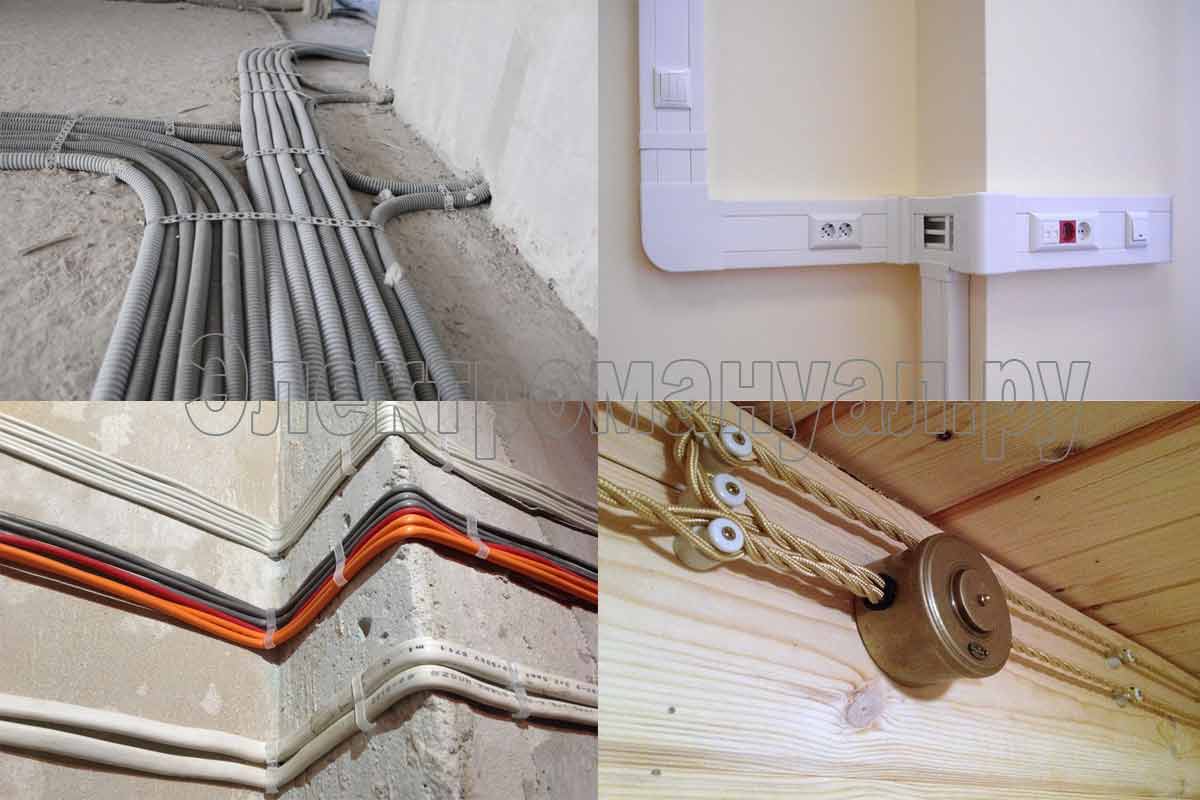

Способ прокладки электропроводки проводки

При монтаже ретро-проводки тоже следует соблюдать ряд правил:

• от провисания кабеля (при горизонтальной установке) помогает частая установка изоляторов (не меньше, чем через каждые 40 см), при вертикальной установке кабеля допустимое расстояние между фарфоровыми изоляторами – 50 см;
• изоляторы должны располагаться в 4 см (не меньше) от розеток и выключателей;
• если провод крепится на углах, устанавливают 2 изолятора под углом 45 градусов друг к другу;
•  керамические изоляторы крепят к стене перед тем как протянуть между ними витой провод.
