Кабель-каналы: виды и размеры, как крепить к стене, демонтаж

Прокладка кабеля в кабель канале

Выполнение монтажа проводки по деревянному строению с применением кабельного канала (иначе называемого коробом) обладает большим количеством плюсов и значительно меньшим числом минусов по сравнению с иными методами электрофицирования строений из дерева.

основным отрицательным моментом следует считать тот, что вся прокладка идет по верху, собирая пыль и мешая ровненько установить, например, тумбочку или шкаф;
раскрашенный канал имеет стоимость в два-три раза большую, чем обычный;
еще, я думаю, мало кому придется по душе, что на рынках вечно отсутствуют соединители и уголки (они, правда могут быть привезены под заказ и пр. правда, в таком случае, как правило, не устраивают сроки поставок). Есть, конечно, альтернативный вариант – спецмагазины, да, только там цены «кусаются»… Для выхода из положения в подобных случаях, предлагаю применять в качестве маскиратора швов на каналах обычный герметик, подобрав его в тон к расцветке канала.

Выпускается кабельный канал «палками», длина которых 2 метра. В первую очередь, надо освободить канал от крышки (если это надо, то укоротить его и сделать вырезы). Если монтаж ведется по стене из кирпича, то потребуется перфоратор. Шестимиллиметровый бур и дюбель-гвозди (обычно размером 6х40 мм).

Прикладываем канал к нужному месту на стене и высверливаем отверстие сквозь его дно. В это отверстие вставляем и вворачиваем дюбель-гвоздь. На стандартную «палку» кабель-канала требуется 4-5 дюбель-гвоздей. Для крепления на стену из дерева применяем обычный шуруповерт и саморезы, имеющие плоские шляпки. После закрепления канала, можно проложить в них провода. В случае большого количества проводов, можно применить в нескольких местах временное закрепление, изготовленное из маленьких кусочков крышки от канала, установив их на расстоянии 1-2 метра. Размер таких временных крепежей может быть 0.1-0.2 м. Это поможет придержать кабель и не позволит ему выпасть из короба.

Если в помещении слишком много углов и поворотов, либо стены, мягко говоря, не очень ровные, то проложить кабельный канал может быть весьма затруднительно. Ведь прокладка канала по кривой стене – процесс почти невозможный. Это, конечно, можно сделать, но результат получится не шибко приятным. Именно поэтому поверхность стен для прокладки коробов должна быть ровной, а сама работа должна выполняться специалистом, имеющим определенные навыки.

Вот, пожалуй, и все, что можно рассказать о том, что же такое кабель-канал и как выполнять монтаж проводки с использованием оного. Естественно, каждый волен выбирать самостоятельно, главное, чтобы результат был безопасным и красивым.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта. буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

0 Автоматическое включение резерва (АВР) Внезапные отключения электричества — с этим хотя бы раз сталкивался каждый. Но если мы

0 Замена распределительной коробки в квартире Возможные причины замены Одна из главных целей квартирного ремонта получить ровные

0 Монтаж инфракрасного теплого пола: порядок работ Если в комнате установлен обогреватель, например, камин или печь, его тепло весьма

Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза. ноль и земля в электропроводке квартиры.

Александр, чем конкретно данную статью дополнить? Постараюсь учесть Ваше пожелание!

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей

Важно проверить наличие необходимой фурнитуры к кабель продукции

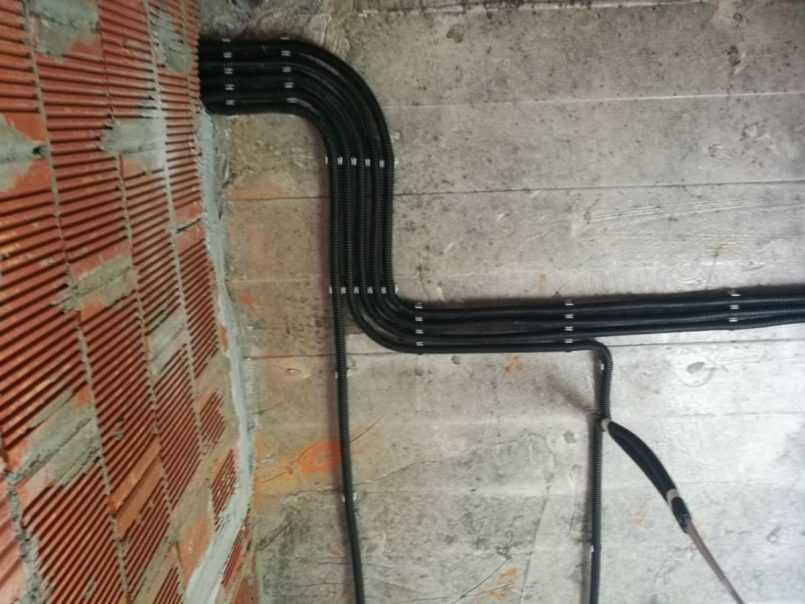

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Установка настенного канала

напольный плинтус с отдельными секциями для слаботочных проводов;
потолочный материал;
конструкции кабель-каналов на пол с защитой от механического воздействия;
гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

По способу монтажа и расположения в пространстве.
По материалу, из которого он изготовлен.
По конструкции.
По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

ПВХ.
Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

Гладкие. Сплошной гладкий корпус.
Перфорированные. Легче и дешевле обычных.
Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
Для бетонной или кирпичной стены применяют дюбель-гвозди.
Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

клей наносят зигзагом между гранями короба с шагом в 1.5 см;
обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Особенности крепежа на саморезы

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Как закрепить кабель-канал без сверления. Кабель-каналы

Кабель-каналы для пучков проводки, которые часто называются также (декоративными) кабельными коробами, формируются методом экструзии из пожаробезопасного полимера. Как средство формирования кабельных трасс очень распространены при монтаже электропроводки офисов. В городских квартирах встречаются не часто, но при прокладке проводки на дачах пользуются большой популярностью из-за простоты установки.

Представляют собой закрытые изделия с основанием и съемной или откидной крышкой для обеспечения эстетики и крепления жгута. Съемная крышка крепится к основанию боковыми защелками так, как это демонстрирует рис. 1. Каналы могут иметь прямоугольное или треугольное сечение. Прямоугольные каналы устанавливаются горизонтально на высоте порядка 80 см по периметру помещения, с их помощью часто выполняют спуски к выключателям.

Рис. 1. Примеры односекционных кабельных каналов различного поперечного сечения

Треугольные полые пластиковые плинтусы удобны тем, что обеспечивают крепление краев ковролина.

Имеются также каналы сегментного типа, которые выдерживают высокое сдавливающее усилие и рассчитаны на незащищенное напольное крепление.

Внутри канала любого вида могут быть предусмотрены съемные или интегральные перегородки, которые формируют отдельные секции для жгутов проводов и позволяют выполнить нормы противопожарной безопасности.

Каналы комплектуются рядом аксессуаров:

различные углы (плоские, внутренние, внешние);
концевые заглушки;
переходы;
стыковые накладки;
основания для установки розеток, выключателей, датчиков.

Пример канала с аксессуарами показывает рис. 2.

Рисунок 2. Декоративный кабельный канал с аксессуарами

За счет того, что декоративные короба объединяют лучшие свойства открытой и закрытой прокладки, они уникальны набором таких преимуществ как:

хорошие эстетические параметры;
простота монтажа и последующей прокладки проводов, установки выключателей, розеток, регуляторов;
надежность фиксации;
высокий уровень защиты проводов от внешних воздействий на протяжении всего срока службы.

Основное средство крепления кабельного канала – шуруп, ввинчиваемый в предварительно установленную пластиковую пробку. Расстояние межу точками крепления – примерно 50 см.

Важные моменты в проведении монтажных работ

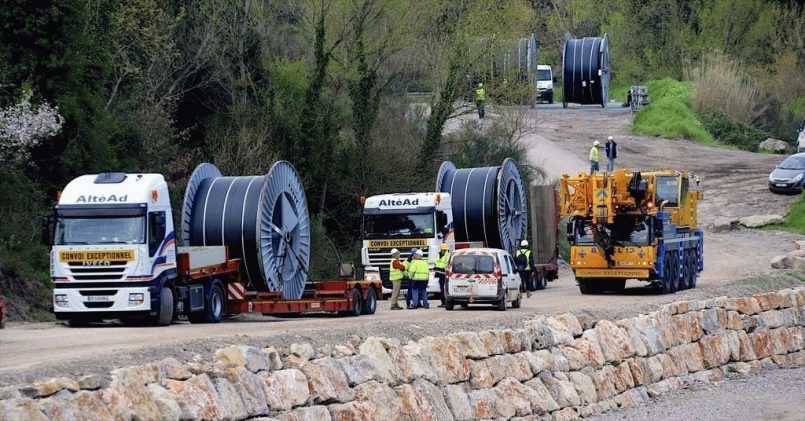

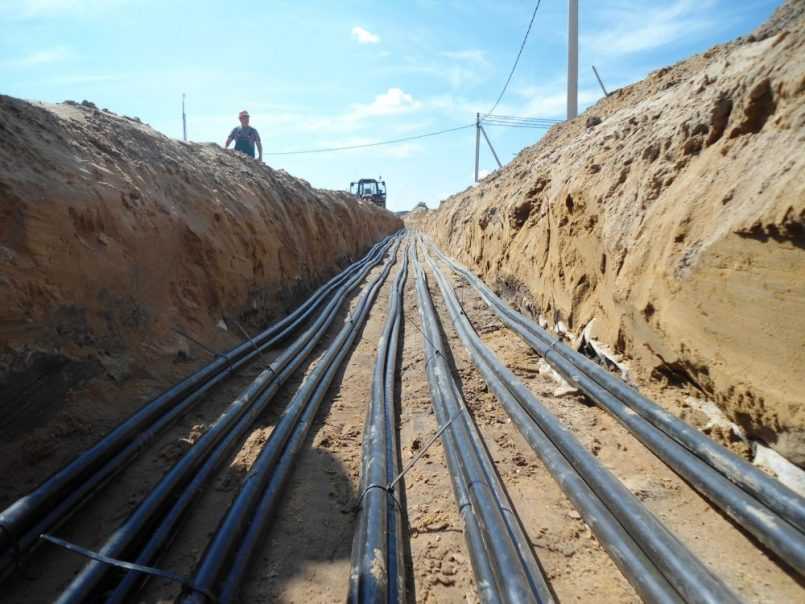

Ещё раз, обращая внимание на метод подземного монтажа электросетей, необходимо отметить тот факт, что данный метод неприемлем на территориях, где расположено значительное число кабелей наземного и подземного характера, а также в местах, где существует вероятность внезапного разлива жидких металлов высоких температур.

Одновременно запрет на траншейную прокладку может поступить ввиду того, если обнаружится наличие жидкостей, имеющих разрушающие свойства. Отказ на проведение работ может поступить в случае, когда имеется расположение большого числа сетей представляющих подземные и наземные технологические и транспортные коммуникации и другие инженерные сооружения.

В качестве моментов, играющих определяющую роль при обсуждении устройства кабеля в траншее, выступают и другие факторы. В частности запретные меры могут быть учтены в случаях если:

Почвы, содержат значительное количество вредных веществ, разрушающих со временем изолирующие кабельные оболочки.
Намеченные места являются точками возникновения блуждающих токов с опасными значениями.
Обнаруживается присутствие повышенных механических нагрузок на землю, приводящих к полному или частичному разрушению поверхности грунта.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Как прокладываются провода в кабель каналы

Укладка проводов в электромонтажные короба имеет одно немаловажное преимущество – это доступность проводов для ремонта в случае обрыва, или замыкания. При необходимости добавить какой-либо электротехнический блок, провод легко добавляется в короб

Также легко можно добавить дополнительный короб уже после завершения монтажных работ, не причиняя ущерба конечной отделке стен. Прокладывая кабеля внутри короба, важно, чтобы они не перекручивались, укладывались ровно.

После этого кабель канал можно закрыть.

Не допускается соединение двух коротких проводов в середине кабель канала. Провода должны быть только цельными. Соединять провода можно только в местах разветвлений, или в распределительных коробках. Для соединения проводов существуют

Клеммные колодки – пластиковые устройства, внутри которых находится латунная втулка с винтиками, зажимающими провода;
Соединительные изолирующие зажимы, выполняющие одновременно и соединяющую и изолирующую функцию. Соединение осуществляется с помощью пружины, встроенной в пластиковый колпачок;
Опрессовочные гильзы — наиболее оптимальный вариант соединения силовых проводов, через которые потребляется более 1000Вт электроэнергии единовременно. Опрессовочные гильзы представляют собой короткие трубки, куда вставляются провода. Трубки зажимаются специальным инструментом – прессователем;
Старая добрая скрутка тоже выдерживает энергоемкие приборы и служит десятилетиями.

Опрессовка гильзами и скрутка должны тщательно изолироваться специальными термостойкими трубками или изолентой.

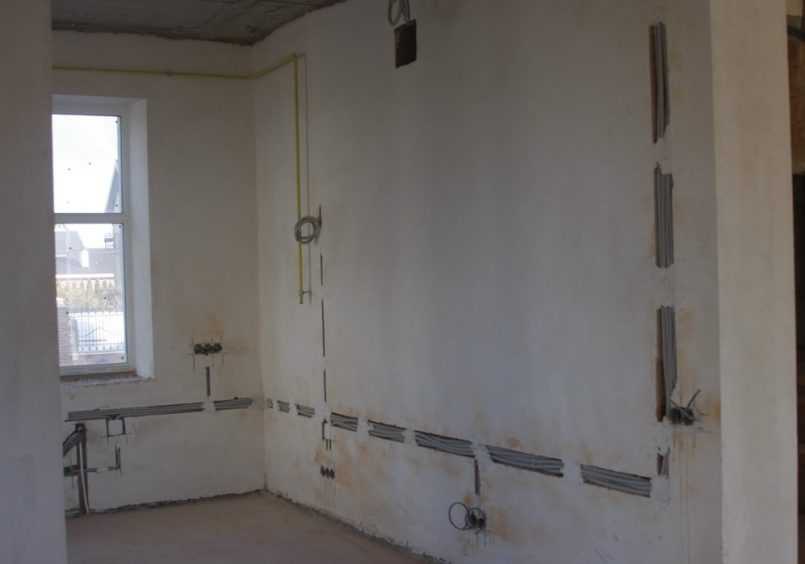

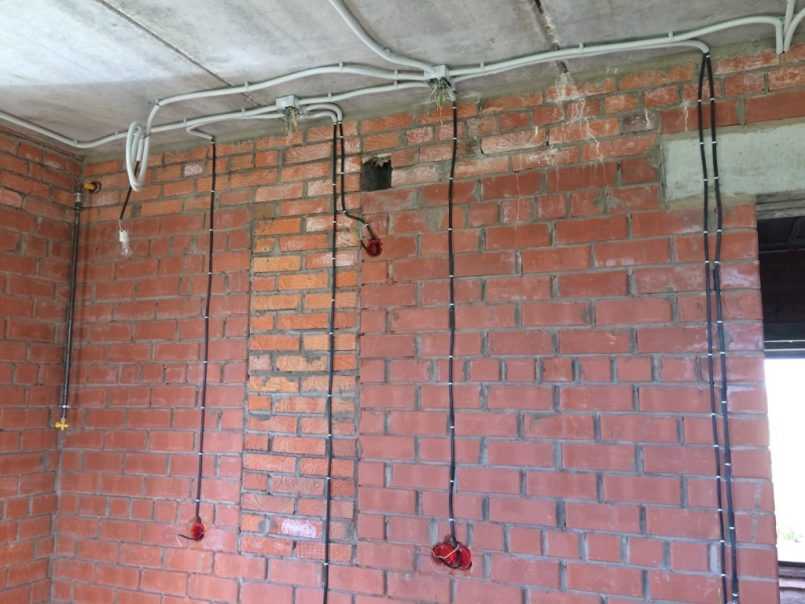

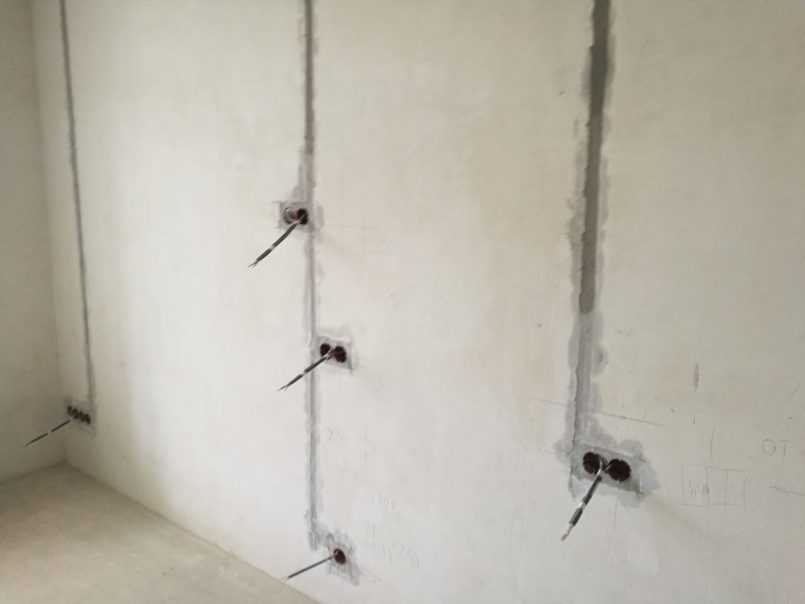

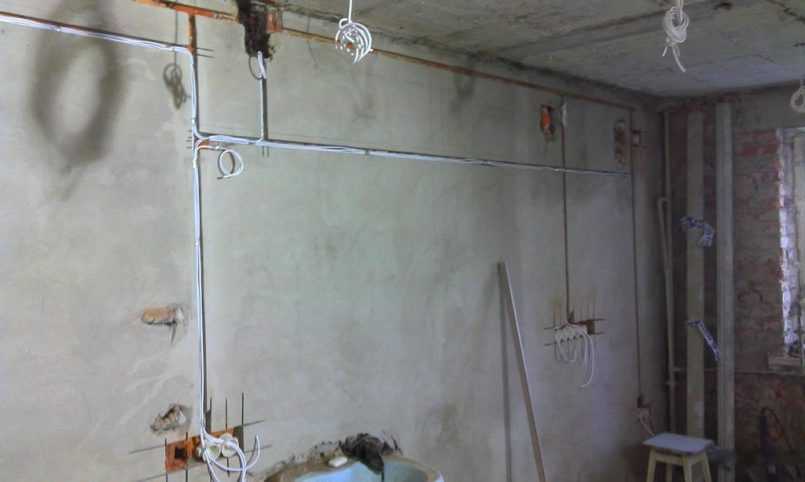

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность

Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида.

Следует позаботиться о легкой смене элементов кабеля, но к сожалению этого правила практически никто не придерживается. В случае замены проводов или их добавление, приходится портить ремонт и разбирать участки проводки пришедшей в негодность.

Из этических и экономических соображений, проводка прокладывается строго горизонтально и вертикально. Это нужно не только что бы сэкономить материалы и время выполнения работы, но и для того, что бы в будущем не возникало вопросов, как найти старую, скрытую проводку.

В самом начале ремонтных работ следует распланировать и разметить расположение проводов проводки. Так же сразу нужно разметить точки под электроустановки. Схема проводки на плане должна храниться на будущее.

В скрытой проводке нужно уделить максимум внимания к ее электробезопасности. Профессиональные электрики рекомендуют трехжильные кабеля, где есть фаза, ноль и земля.
