Как самостоятельно установить стабилизатор напряжения?
На вводе в щитке отключается электроэнергия.
Если для установки выбрана ниша, обратите внимание, чтобы отделочные материалы были пожаробезопасными.
Комната, где предстоит установить стабилизатор, должна быть сухой и хорошо вентилируемой. Ведь главная причина поломки таких приборов – наличие конденсата.
- Провести монтаж не так уж сложно, главное предварительно изучить видеоматериалы, схемы и рекомендации. Сзади устройства расположена клеммная колодка на 5 разъемов. Следуйте такой очередности подключения: вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку.
- Предварительно подберите кабель по мощности и показателям тока, чтобы произвести правильную установку.
Чтобы продлить срок службы стабилизатора, рекомендуется установить еще и автоматический выключатель, но после счетчика и до стабилизатора
- Если мощность защиты не меньше 5 кВт, то стабилизатор подключается напрямую к розетке. Такой прибор стоит подобрать для гаража, загородного дома и дачи. Мобильное устройство может быть установлено отдельно под прибор, например, компьютер.
- Если стабилизатор необходим для подключения к трехфазной сети, то стоит приобрести три однофазных аппарата на 220в. Монтаж осуществляется по схеме звезда. Такой подход позволит сэкономить на приборе и в будущем на ремонте. Привести в порядок однофазный стабилизатор дешевле, чем трехфазный.
- Схема по которой стоит производить монтаж указана на корпусе продукции. Рекомендуется ориентироваться на нее, но если подсказка отсутствует, в интернете множество схем, главное следовать советам и рекомендациям.
- Не стоит подключать устройства к нагрузке больших параметров. Стоит учитывать запас мощности стабилизатора – не менее 20-30 процентов.
Причины скачка напряжения самые разнообразные, но с чем бы не пришлось столкнуться всегда есть возможность предупредить проблему. Решение кроется в двух вариантах – установкой реле или стабилизатора. Произвести монтаж при этом сможет каждый потребитель.
Как обезопасить свою квартиру от скачков напряжения?
Замена электропроводки в квартире не поможет решить проблему. В идеале заменить электросеть дома и системы распределения. Чтобы минимизировать последствия скачков в сети, рекомендуются такие решения:
- Реле – устройство, которое отключает приборы от питания в момент перепада напряжения. После стабилизации, реле подключает их обратно.
- Источник беспроводного питания подбирается согласно особенностям устройства дома.
- Стабилизаторы поддерживают питание в норме при скачках. На выбор представлены разные модели – релейные, электронные, электромеханические, феррорезонансные, инверторные.
Представленные устройства помогут решить проблему с перепадом, защитить технику, что актуально для современных сооружений.
Автоматические стабилизаторы напряжения на всю технику
При скачках или нехватке питания рекомендуется устанавливать стабилизаторы напряжения. Лучше всего устройства проявляют себя при «проседании» электроэнергии. Хорошо справляются с незначительными импульсными перепадами, но вот совсем неэффективны при высоком перенапряжении. В этом случае рекомендуется использовать их вместе с реле.
Точечная защита электросети (реле)
Специальное реле напряжения позволит решить проблему перенапряжения. Задача защитного прибора заключается в отключении электроэнергии, если показатели напряжения выходят за возможны нормы.
Только когда ситуация нормализируется, прибор возобновит питание. Защита будет обеспечена даже если на линии произошел обрыв нулевого провода или на сетевые провода попала контактная линия городского электротранспорта. Единственная ситуация, когда защитная установка бесполезна – импульсные скачки, которые образовались от близкого грозового разряда.
При защитном отключении рекомендуется обзавестись стабилизатором питания, чтобы на время перебоя быть с электричеством.
Защита при помощи реле напряжения

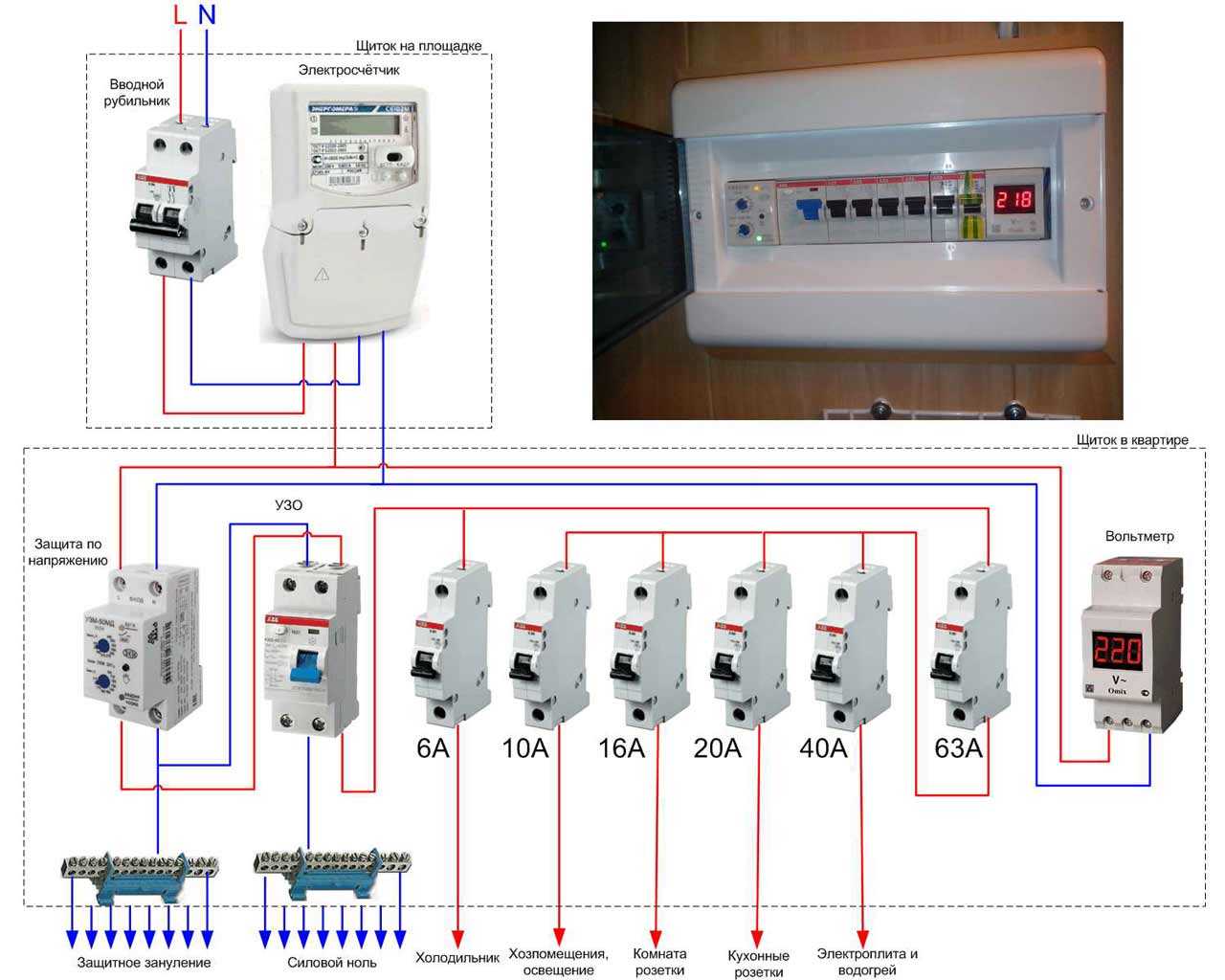

Данный способ подходит как для частных домов, так и для квартир в многоэтажках. Все что нужно, чтобы защититься от перепадов напряжения и 380в в розетках — это установить внутри вводного щитка модульное реле напряжения.
При этом оно будет защищать приборы и холодильник как от повышенных, так и от пониженных значений. Есть модели, которые дополнительно снабжены встроенной защитой от сверхтоков.
Подробнее ознакомиться с их разновидностями и выбрать для себя подходящую модель, поможет статья ниже.
Если же у вас щиток уже полностью укомплектован, и туда невозможно поместить дополнительные модульные устройства — в этом случае воспользуйтесь небольшими реле напряжения, которые просто втыкаются в розетку.
Хотя функциональность у модульных и розеточных вариантов могут отличаться, свою главную задачу — защиту электро-приборов, они выполняют одинаково хорошо.
На сегодняшний день именно реле напряжения являются наиболее экономичным и эффективным способом борьбы с перепадами напряжения. Стабилизаторы могут подойти далеко не каждому.
Более того, некоторые девайсы даже и не спасут от мгновенного скачка. Так или иначе вызвав пожар, и выход из строя дорогой техники.
Поэтому всегда устанавливайте в своих домах и квартирах именно реле напряжения. Эти устройства средней стоимостью 3000 рублей, помогут вам сэкономить впоследствии сотни тысяч.
Принцип включения и виды повреждений нуля
Многоквартирные дома и частный сектор в совокупной привязке подсоединены к трехфазной сети от подстанции. Все фазы питания от 380V источника, при распределении подсоединяют по схеме «звезда» – на выходе 3 однофазные линии с напряжением 220V. Итоговый провод в жилых помещениях представлен 2 контактами – фазой и нулем.
В зависимости от места обрыва можно выделить такие виды нарушений электросети:
- Обрыв провода на источнике питания 380В – приводит к отключению электричества по всем линиям.
- Повреждение контакта перед распределением по «звезде» или на ней – смещение напряжения в линиях (пример – 154/285/224).
- Отсутствие нулевого контакта после распределения системы по принципу «звезда» – отключение всех источников в помещении или отдельной части системы.
Внимание!
Перекос напряжения на потребителях, выделенных по принципу «звезда», может происходить также при коротком замыкании одного из контактов или перенапряжении отдельной линии.
Возможные последствия отключения массы
При отключении нулевой линии у потребителя могут просто не работать электрические приборы – нет контакта, нет тока. При перекосе напряжения в идеальной сети, без использования защитного оборудования или его несрабатывания, возможно повреждение устройств, включенных в сеть, или их нестабильная работа. В зависимости от изменения параметров напряжения и тока в розетке приборы бытового применения могут реагировать по-разному.
Распространенные причины обрывов:
- Отгорание нулевого контакта при внезапном скачке нагрузки в электросети или коротком замыкании (козе).
- Ослабление контакта в месте соединения проводов – скрутки, клеммы, розетки, другое.
- Окислы в месте соединения проводников из разного материала в старой электропроводке.
- Механические повреждения – хищение кабеля, обрыв при ремонте или ветре.
Самые распространенные и дорогие потребители электротока оборудованы встроенной защитой (предохранителем). Такие части принципиального устройства прибора способны отсоединить от электропитания при слабости нагрузки или пресечь прохождение тока большой мощности. Если такого дополнения нет, то есть риск полного «сгорания» приборов. Но, при подключении, перед счетчиком устанавливают автоматические защитные реле или предохранители.
Когда обрыв контактного проводника массы происходит в однофазной сети – в пределах квартиры, то электрический ток не может нанести серьезного вреда. При перегорании нуля происходит простое отключение подсоединенного прибора – лампочки, компьютера или холодильника. Для возобновления работоспособности бытовой техники и других электроприборов требуется восстановить поврежденный контакт или переподсоединить к рабочему источнику с нулем.
Внимание!
При выполнении ремонтных работ в электрической сети обязательно отключать источник, в другом случае есть риски пострадать от электричества. В квартире или доме это автоматы на счетчике.
Опасность для человека и признаки повреждения
Если в сети происходит смещение напряжения, а в приборах, подключенных к сети, нет заземления – существует опасность поражения электротоком от корпуса. Но, определить риски можно только по косвенным признакам обрыва контактной линии массы. Самые явные можно заметить на глаз – мерцание освещения в доме или искрение розеток при включении штепселей.
Также на аварийные изменения напряжения могут указывать:
- шум от счетчика;
- беспричинное срабатывание реле;
- автоматическое отключение приборов с защитой;
- нагрев выключателей и розеток.
Если обрыв произошел внутри помещения или на входе автоматов электрического счетчика, обнаружить повреждение возможно, используя электромагнитный тестер или визуально. При повреждении контактов вне помещения – подъезд или ранее по линии, надо обязательно обращаться в службу ЖКХ или в РЭС. Электрики, которые будут направлены по вызову, сами определят место повреждения и восстановят контакт.
1.7.85
Защитное электрическое разделение цепей следует
применять, как правило, для одной цепи.
Наибольшее рабочее напряжение отделяемой цепи не должно
превышать 500 В.
Питание отделяемой цепи должно быть выполнено от
разделительного трансформатора, соответствующего ГОСТ 30030 «Трансформаторы разделительные и безопасные
разделительные трансформаторы», или от
другого источника, обеспечивающего равноценную степень безопасности.
Токоведущие части цепи, питающейся от разделительного тpaнсформатора,
не должны иметь соединений с заземленными частями и защитными проводниками
других цепей.
Проводники цепей, питающихся от разделительного
трансфоматора, рекомендуется прокладывать отдельно от других цепей. Если это
невозможно, то для таких цепей необходимо использовать кабели без металлической
оболочки, брони, экрана или изолированные провода, проложенные в изоляционных
трубах, коробах и каналах при условии, что номинальное напряжение этих кабелей
и проводов соответствует наибольшему напряжению совместно проложенных цепей, а
каждая цепь защищена от сверхтоков.
Если от разделительного трансформатора питается только один
электроприемник, то его открытые проводящие части не должны быть присоединены
ни к защитному проводнику, ни к открытым проводящим частям других цепей.
Допускается питание нескольких электроприемников от одного
разделительного трансформатора при одновременном выполнении следующих условий:
1) открытые проводящие части отделяемой цепи не должны
иметь электрической связи с металлическим корпусом источника питания;
2) открытые проводящие части отделяемой цепи должны быть
соединены между собой изолированными незаземленными проводниками местной
системы уравнивания потенциалов, не имеющей соединений с защитными проводниками
и открытыми проводящими частями других цепей;
3) все штепсельные розетки должны иметь защитный контакт,
присоединенный к местной незаземленной системе уравнивания потенциалов;
4) все гибкие кабели, за исключением питающих оборудование
класса II, должны иметь защитный проводник, применяемый в качестве проводника
уравнивания потенциалов;
5) время отключения устройством защиты при двухфазном
замыкании на открытые проводящие части не должно превышать время, указанное в
табл.1.7.2.
