Популярные неисправности термопота и их ремонт своими руками

Необходимые инструменты

Перед тем, как отремонтировать электрочайник, необходимо правильно установить возможную причину возникновения поломок и неисправностей, а также подготовить весь необходимый для выполнения работ инструмент. Для проведения ремонта по устранению неисправностей понадобится:

• мультиметр (используется для прозвона и поиска неисправностей непосредственно в электрической цепи);
• нож, изолента;
• пассатижи;
• набор трехгранных отверток.

Стоит учитывать тот факт, что на моделях от разных производителей могут быть использованы разные шурупы. Поэтому в зависимости от типа шурупов, перед тем, как починить чайник, потребуется приобретение и дальнейшее использование плоской либо крестообразной отвертки.

Необходимые инструменты

Перед ремонтом электроприбора нужно установить причину поломки и подготовить инструменты. Необходимо учитывать, что модели разных производителей зафиксированы неодинаковыми шурупами, поэтому не помешает запастись разными отвертками – крестообразной и плоской. Обязательно необходимы:

• Мультиметр – тестер прозвона электрической цепи.
• Острый нож, плоскогубцы или пассатижи, изолента.
• Трехгранная отвертка для специальных саморезов.

Некоторые модели чайников китайского производства закреплены шурупами под отвертки с жалом. Чтобы не покупать инструмент, его можно сделать самостоятельно, прорезав плоскую отвертку посередине.

Электроизмерительный прибор мультиметр (авометр, тестер) очень пригодится при ремонте чайника. Он сочетает функции вольтметра, омметра и амперметра. Мультиметры бывают цифровыми и аналоговыми с различной разрядностью и степенью погрешности. Пользоваться устройством легко – нужно настроить режим измерения и проверить электрическую цепь. Компактный прибор оснащен щупами для прозвона и определения точки разрыва цепи или размыкания контактов.

Трехгранная отвертка

Мультиметр

Это интересно: Оплавились пробки на счетчике: в чем причина?

Удаление накипи

Если чайник выключается не вскипятив воду или долго нагревается, его следует основательно почистить внутри от налета.

Чтобы он не скапливался в больших количествах, чайник периодически промывают патентованным средством. При этом следует убедиться, что оно не повредит пластмассовый корпус.
Накипь ухудшает теплопередачу от нагревателя к воде. При этом спираль перегревается и быстро выходит из строя.

Распространенная технология по удалению накипи:

• чайник заполняется водой наполовину, которую следует вскипятить;
• вилка вынимается из розетки и рекомендованное средство от накипи добавляется в воду;
• после прекращения образования пузырьков вода сливается и заливается новая;
• вода кипятится, затем сливается и чайник тщательно ополаскивается.

Если отложений скопилось много, процедура очистки повторяется.

Сетчатый фильтр снимается и очищается от накипи и других загрязнений. Если отложения не удаляются, их отмачивают в растворе средства против накипи несколько часов, после чего фильтр промывают водой.

Как разобрать корпус электрочайника с закрытым ТЭном

Независимо от модели, устройство электрочайников практически одинаковое, поэтому разборка всегда начинается со снятия крышки. Чтобы ее снять, нужно найти два самореза, они могут располагаться по-разному:

• в более старых моделях, саморезы находятся вверху. То есть сразу после поднятия крышки к ним будет открываться доступ;
• в современных приборах, нужно сначала снять верхнюю часть крышки. Она закреплена двумя пазами, которые входят в основание ручки. Их нужно просто немного раздвинуть. Затем откроется доступ к саморезам, которые нужно открутить.

В некоторых моделях верхняя крышка может сниматься вместе с ручкой. Поэтому прежде чем приступить к ее снятию, нужно изучить конструкции и при снятии не прилагать усилий.

Снимаем крышку чайника

Затем переходим к нижней части корпуса. Электрочайник нужно перевернуть и найти три самореза, в некоторых моделях их может быть больше, но они находятся на виду, поэтому с этим сложностей не должно возникнуть.

Однако, чтобы отсоединить дно, потребуется немного терпения и усилий, так как по периметру имеются зубья, которые входят в отверстие корпуса. Их требуется аккуратно отщелкнуть. Это делать необходимо поэтапно, чтобы не сломать их и не повредить корпус. Чаще всего они отщелкиваются быстро при незначительном нажатии отвертки. Но если устройство было долго в эксплуатации, процедура может немного затянуться, поскольку корпус может просто прилипнуть к основанию.

После снятия основания перед вами появится нагревательный элемент, если это дисковый чайник, в котором не происходит непосредственного контакта ТЭНа и воды. Если причиной поломки, вероятнее всего, служит ТЭН, то его уже на этом этапе разборки можно прозвонить. Делается это специальным устройством. При его помощи вы можете узнать, есть ли обрыв спирали внутри нагревательной трубки, или что-то произошло с контактами. Если во время проверки тестер показывает значение, равное бесконечности, значит, необходима замена ТЭНа. Если значение примерно от 50 и до 200 Ом, с нагревательным элементом все в порядке.

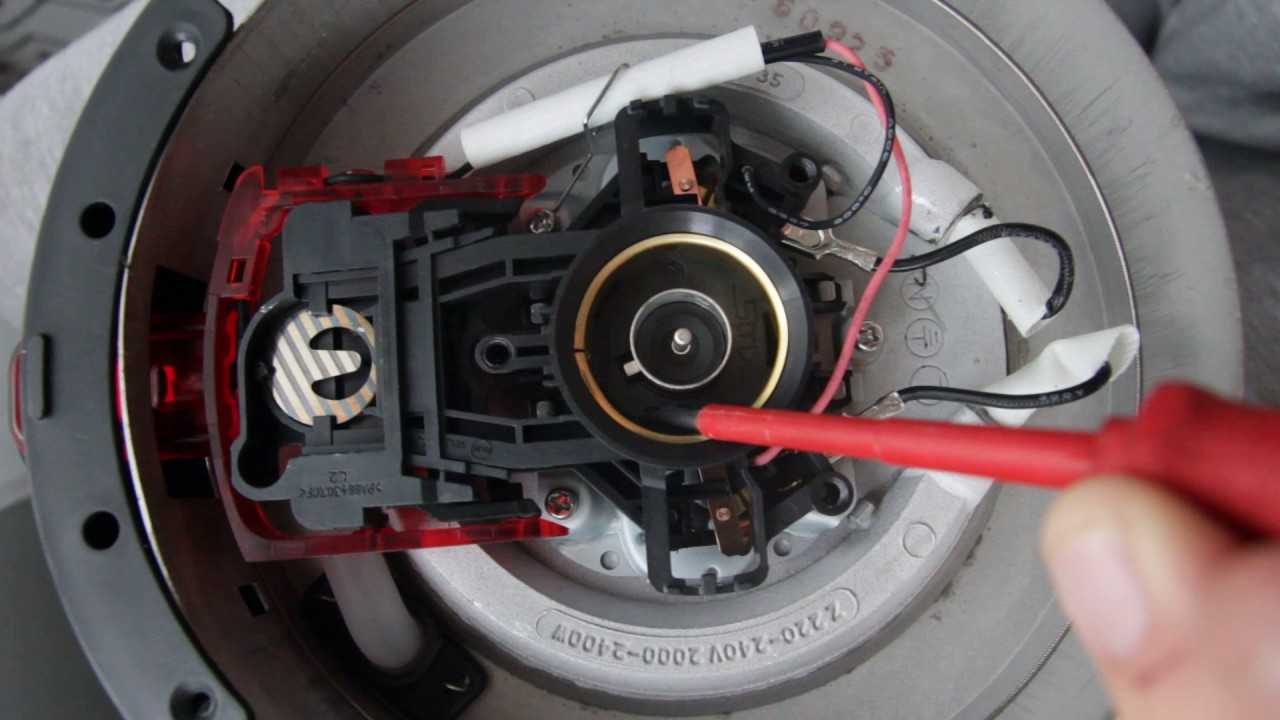

Проверяем ТЭН на работоспособность

Проверяем термостат или терморегулятор. Для этого откручивается шуруп, который находится в нижней части ручки. Затем аккуратно снимаем ее. Некоторые современные модели электрочайников могут иметь единую конструкцию ручки и верхней крышки, поэтому нужно аккуратно делать все манипуляции.

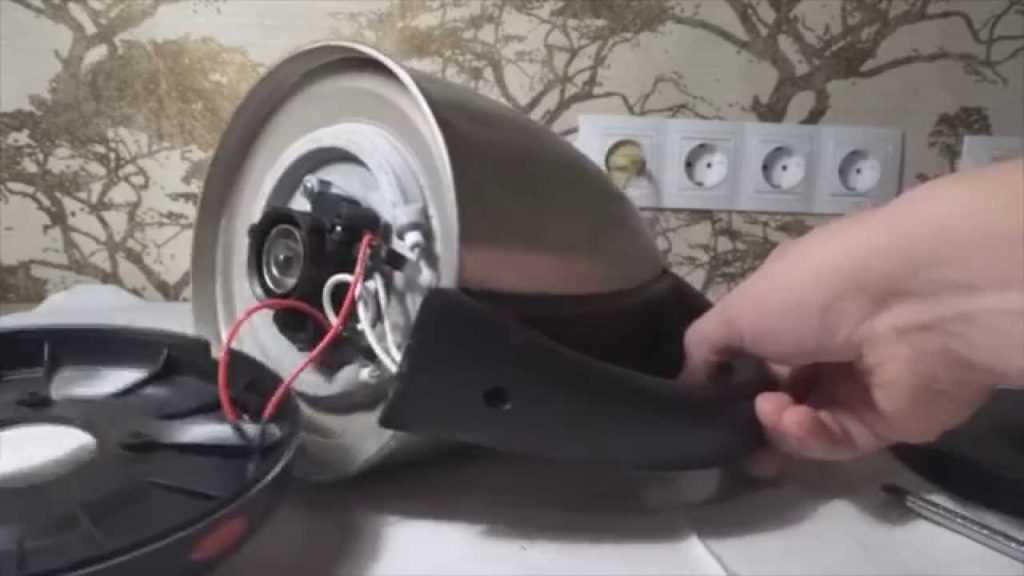

Снимаем ручку электрочайника

Затем внутри ручки находим саморез. Он располагается непосредственно под кнопкой включения или выключения чайника. Его нужно открутить, а затем снять. Для этого потребуется крестообразная отвертка. После его снятия нужно прозвонить термостат – все места соединения. Чтобы разобрать сам термостат, потребуется снять накладку выключателя, они снимаются легко. Затем проверяем этот элемент. Если есть такой элемент, его лучше заменить. Если нет, разбираем дальше. Накладка снимается нажатием и выдвижением ее вперед. После чего можно зачистить все контакты.

Программное обеспечение

Для работы с подобной схемой требуется программа, способная рисовать графики на основании входящего звукового сигнала. Найти ее в «Маркете» несложно, вариантов много. Почти все они предполагают дополнительную калибровку, поэтому можно добиться максимально возможной точности, и сделать профессиональный осциллограф из планшета. В остальном данные программы выполняют по сути одну и ту же задачу, поэтому окончательный выбор зависит от требуемого функционала и удобства использования.

Ремонт электрических чайников своими руками, возможные поломки и решения

Сохраните статью для себя или поделитесь ею в любимых соц.сетях:

Ремонт электрических чайников своими руками, возможные поломки и решения.

По истечении определенного времени электрический чайник может ломаться. Самые распространенные поломки – это прекращение нагрева воды или полный выход из строя. Починить электрический чайник можно самостоятельно, но только после внимательного изучения этого вопроса.

Заглянуть внутрь

Чтобы понять, в чем причина поломки, изделие придется хорошо осмотреть. Лучше всего начинать осмотр с внутренней части этого бытового прибора. Если имеется накипь, то, скорее всего, произошло разрушение спиралей, нагревающих воды. Накипь является примесями кальция, которые могут активно разрушать спираль при постоянном воздействии на нее.

Нарастая на внутренних нагревательных элементах электрического чайника, накипь приводит к их перегреву и сгоранию. В такой ситуации надо очистить чайник от накипи. Это можно сделать с помощью специальных средств, которые приобретаются в хозяйственном магазине. Также можно воспользоваться старыми народными методами: прокипятить в чайнике воду с уксусом.

Важно! Если использовать фильтрованную воду, то накипь не будет образовываться. Это значит, что после починки удастся сохранить электрический чайник в исправности в течение длительного времени

Возможные поломки и решения

Перегорела спираль

Такую неполадку также легко устранить самостоятельно. Но, придется пойти в хозяйственный магазин и подобрать спираль с аналогичными параметрами.

Только такая правильная замена не нарушит герметичности прибора. Замена спирали является простым способом починки чайника, потому что для него не надо разбирать корпус.

Когда же предстоит разбор чайника, то надо несколько раз подумать: хватит ли сил собрать его обратно.

Течь через прозрачную линейку

Тут важно правильно подобрать герметик, чтобы избавиться от этой проблемы. Специалисты считают, что процесс правильного подбора герметика довольно сложный и требует определенной квалификации

Поэтому, при поломке такого вида рекомендуется обратиться в сервисный центр.

Важно! На время течь можно устранить самостоятельно, прокипятив в чайнике сухую горчицу. Но все равно это опасная неполадка, потому что вода через течь может со временем попасть на открытый провод

Поломка индикатора уровня

Индикатор уровня выглядит как прозрачная трубка из пластика. Когда вода заливается в чайник, то в эту трубку она также попадает и показывает, сколько точно воды находится в чайнике. Иногда трубки ломаются на месте изгиба. Это происходит из-за старения или пересыхания пластика.

Заменить эту трубку не получится самостоятельно и чаще всего такой услуги не оказывают даже в сервисном центре.

Если требуется самостоятельная разборка электрочайника:

• Снять дно. Обычно нижняя крышка корпуса держится на винтах, чтобы ее снять, надо просто их отвинтить.

• Когда винты откручены, получится легко снять дно. Появится доступ к термопаре электрочайника.

• Далее можно снимать ручку, состоящую из двух половинок. Одна половинка имеет крепление непосредственно на корпусе, вторая является внешней крышкой корпуса.

• Защелки у снования ручки надо просто отщелкнуть;

• Когда ручка будет снята, то можно увидеть тягу, ведущую от кнопки к термопаре.

• После устранения неполадки собрать чайник таким же образом. Разломившийся пластик можно соединить скобой из канцелярской скрепки.

https://www.youtube.com/watch?v=3g-yuDBgL7c

Разбирать электрический чайник для самостоятельного ремонта должен человек, который хоть что-то понимает в электронике.

Другие распространенные причины поломки, которые не требуют разборки корпуса, в полном объеме описаны в этой статье. Справиться с такими проблемами можно самостоятельно.

При проведении работ следует соблюдать все правила безопасности, обязательно отключить прибор от электрической сети.

Обзор дорожного чайника от Тефаль

Возможные проблемы и способы ремонта своими руками

Во время продолжительной эксплуатации, электрочайник может сломаться и выйти из строя. Причиной поломки техники может выступать как нарушение пользователем правил эксплуатации, так и износ его отдельных элементов (выключателя, Тэна). Если чайник вышел из строя, произвести его ремонт можно самостоятельно, предварительно выполнив его диагностику и определив причину появления неисправностей в работе устройства.

Ремонт кнопки включения

Одной из главных причин выхода из строя чайника является специальная кнопка запуска, включения устройства, которая подвергается частным нагрузкам и со временем может поломаться. Стоит отметить, что показатели мощности современных электрочайников варьируются в пределах 1,5-2 кВт. Поэтому во время продолжительной эксплуатации, контактные группы кнопки включения могут оплавиться. Для ремонта кнопки включения, электрочайник нужно разобрать, а затем проверить все контакты и очистить их от нагара или окисления. Убрать нагар можно при помощи обыкновенной наждачной бумаги либо используют пилочку для ногтей.

Ремонт крышки

Довольно часто пользователи электрочайников сталкивались с проблемой выхода из строя вставки, которая расположена на крышке устройства. Как правило, в результате длительного применения техники, эта вставка на крышке начинает разрушаться, из-за чего она становится негерметичной. Для ремонта крышки можно купить в магазине запасную вставку либо воспользоваться монолитным поликарбонатом, толщина которого составляет 3-4 мм. Из поликарбоната, при помощи ножниц по металлу, наждачной бумаги и круглого надфиля, вырезается специальная вставка.

Для замены вставки следует снять крышку с корпуса электрочайника, открутив расположенные на ее поверхности и вместе креплений саморезы. Крышка, ее верхняя часть, демонтируется непосредственно с такими элементами, как прокладка и вставка. Затем вставку нужно заменить и поставить крышку на место.

Ремонт нагревательного элемента

Если после включения электрочайника вода не нагревается, тогда, скорее всего, вышел из строя нагревательный элемент. В этом случае нужно провести его диагностику, определить причины возникновения неисправностей и устранить их, выполнив ремонт. Если поврежденными оказались спирали Тэна, тогда нужно поменять полностью нагревательный элемент.

Заменить нагреватель в чайнике достаточно просто. Как правило, к корпусу он крепится при помощи 3 винтов. После устранения винтов, от нагревающего элемента нужно отсоединить все клеммы и извлечь его из корпуса прибора. В случае замены нагревателя, также рекомендуется поменять резиновую прокладку. Она служит в качестве барьера и не позволяет жидкости выливаться из колбы. Затем нужно поставить новый ТЭН и выполнить сборку чайника в обратном порядке.

Если вода в чайнике медленно нагревается, это свидетельствует о том, что на поверхности Тэна скопилось большое количество накипи. Если эту накипь вовремя не убрать, нагревательный элемент может выйти из строя. Чтобы устранить налет, в чайник нужно налить воды, добавить несколько пакетиков лимонной кислоты. Затем нужно вскипятить воду в чайнике и оставить его приблизительно на 30 минут. На заключительном этапе устранения накипи, содержимое из электрочайника нужно вылить, а его как следует промыть.

Принцип работы

Чтобы понять, как починить электрический чайник, нужно знать его систему работы. Чтобы вода нагревалась, на дно вмонтирован специальный электрический прибор. В зависимости от фирмы-производителя, форма его разнообразная. Для крепления применяют специальные втулки и металлические винты, которые прочно зафиксированы к водонепроницаемому уплотнителю.

Форма таких защитных элементов разнообразна. Это может быть шайба, прокладка, втулка. Когда этот элемент нарушает свою герметичность, начинается протечка воды. Чтобы такая поломка была починена, нужно просто заменить данный компонент. Их продают в магазине. Чтобы не ошибиться, придется брать с собой чайник или снимать этот элемент.

Перед тем как починить электрический чайник, стоит разобраться в принципе работы. Когда нагревается вода, то формируется пар — это естественный процесс. Он уже в свою очередь выходит через специально сформированные отводы. И в этом процессе важен принцип работы всего агрегата. Потому что если он подходит к биометрической пластине, то происходит автоматическое срабатывание тумблера. Устройство отключается.

Что есть на чайнике:

• Индикатор и блок кнопок. Благодаря этому дополнению можно знать, какая температура воды сейчас, и создавать подходящие для работы условия.
• Уникальный датчик уровня воды. Он показывает уровень и способен передавать данные в приложение.
• Два нагревателя. Они необходимы для точечного подогрева и полноценного.

Это функции, которые есть у каждого чайника. Хотя сегодня производители, стараясь занять большую часть рынка, придумывают и другие возможности, чтобы работа агрегата стала более удобной. Помимо этого, всегда есть защитный элемент. Его основная задача — отключать чайник, когда вода закипела. Также он срабатывает, если по ошибке элемент был запущен без жидкости. Таким образом, производитель старается защитить пользователей от несчастных случаев (к примеру, от возгорания устройства).

Статистика говорит о том, что именно пустые чайники часто оказываются включенными. Именно несчастные случаи подвигли производителей создать такие дополнительные условия для работы всего устройства. Поэтому современные чайники принято считать полностью безопасными.

Схема и описание

Схема соединений элементов электрического чайника состоит в следующем:

Один провод от внешнего источника (электрической розетки) соединен с одной клеммой ТЕНа. Второй провод соединен с клеммой, цепь которая состоит в последовательном соединении через термостат электрочайника, далее, ток поступает на другую клемму ТЕНа. Различие между устройством терморегулятора утюга и термостатом электрочайника состоит в том, что по мере остывания биметаллической пластины терморегулятора утюга — контакты замыкаются и ТЭН утюга вновь нагревается. В электрическом чайнике, по мере нагревания биметаллической пластины контакты термостата размыкаются и повторное включение электрического чайника приводится при помощи выключателя. К двум клеммным соединениям тэна электрического чайника параллельно подключена светодиодная лампочка с сопротивлением.

Ремонт электрочайника-своими руками

Устройство дисковых электрических чайников основывается на таком же принципе работы.

Изложенная тема имеет отношение к таким вопросам:

• Как отремонтировать электрочайник Vitek;
• Как отремонтировать электрочайник Скарлет;
• Как отремонтировать электрочайник Tefal;
• Как починить электрочайник Polaris;
• Как отремонтировать дисковый электрочайник.

Такие элементы электрического чайника как:

— при своей неисправности, можно заменить на новый элемент. Термостаты и тэны имеются в специализированных отделах магазинов. Простой способ устранения неисправности электрического чайника — это способ подключения двух проводов к контактам ТЭНа (если нет возможности приобрести новый термостат). При таком способе устранения неисправности, необходимо будет следить за его отключением из розетки, чтобы электрический чайник не перегрелся. Тестирование всех элементов электрического чайника проводится пассивным способом (без подключения к внешнему источнику).

Если в причине неисправности ставится вопрос: » Как отремонтировать кнопку электрочайника «,- таковой причиной может быть:

• окисление контактов кнопки электрочайника;
• подгорание контактов кнопки электрочайника,

— при данной неисправности можно зачистить контакты кнопки или заменить кнопку (выключатель электрического чайника) на новую.

Ремонт электрочайника скарлет

На фотоснимке изображен электрический чайник Скарлет. Какие возможные причины неисправности типичны для таких моделей электрических чайников?

— Возможные причины неисправности встречаются в нашей практике следующие:

• окисление контактов термовыключателя (установленного на ручке электрочайника);
• окисление контактов, установленных на наружной части дна электрочайника (тепловое реле);
• разрыв провода в сетевом кабеле (электрическом шнуре);
• разрыв провода сетевого кабеля у основания штепсельной вилки

и другие причины.

В данном примере таковой причиной неисправности — была неисправность в тепловом реле, установленном в основании электрочайника.

тепловое реле электрочайника

После установления причины неисправности, была незначительно изменена электрическая схема чайника.

Ремонт индикации включения и подсветки

Для удобства эксплуатации чайники устанавливают индикатор включения. Он может быть выполнен на основе неоновой лампочки или светодиода. А также он может снабжён подсветкой. При этом индикатор может совмещаться с подсветкой.

Электрический чайник с подсветкой Polaris PWK 1767CGL

Индикация позволяет определить хорошо ли установлен чайник на подставку, включён ли в розетку. Кроме того, выполняет некоторую диагностику. Ведь если лампочка горит, а вода не греется, это сигнализирует о плохом контакте или неисправности тена.

Индикатор включения электрочайника

Индикатором включения, может быть, неоновая лампочка или светодиод подключённые к клеммам ТЭНа. Лампочка обычно включена через токоограничивающий резистор около 200 кОм. Неисправности крайне редки и обычно обрыв проводников. Лампочка проверяется заменой, а резистор тестером.

При использовании светодиода используется выпрямитель (диод) и токоограничивающий резистор. Всё вместе образуют так называемый драйвер. Детали проверяются тестером.

Светодиодная подсветка

Для подсветки выбирают светодиоды, так как имеют большую яркость свечения. Неон в этом случае не годится. Как и в случае с индикацией питание осуществляется драйвером. Схема проста и приводится ниже:

Простой светодиодный драйвер

Поломки редки и слабое звено здесь светодиод.

Кнопка электрочайника

Причиной того что электрический чайник не включается, может быть кнопка включения. Она находится на ручке. Чтоб её проверить, надо снять защитную пластмассу. Обычно она удерживается одним-двумя шурупами, которые обычно находятся где-то в нижней части. Выкручиваем все шурупы, которые нашли, пластмассу снимаем и рассматриваем кнопку.

 Проверка кнопки

Эта кнопка называется ещё термовыключатель или термопредохранитель. Она выключает чайник при закипании. Там есть биметаллическая пластина, которая изменяет форму при нагревании. Увеличившись, пластина давит на кнопку и выключает её. А так как через контакты этого устройства протекает немалый ток (до 10 и более ампер), то контакты часто подгорают или окисляются. Из-за этого прибор вообще не включается или помогает повторное включение. Но бывает что кнопку надо держать пока чайник не закипит. Если это ваш случай, причина именно в кнопке.

По большей части такую кнопку нужно менять, но найти будет трудно. Поэтому попробуем отремонтировать.

Вытащив кнопку, надо её прозвонить. Берём мультиметр нажимаем кнопку и измеряем сопротивление, приложив щупы к двум выводам. Оно должно быть равно нулю.  Если меряется обрыв или очень большое сопротивление, дело в контактах.

Проверка термовыключателя электрического чайника

Ремонт кнопки электрочайника

Обнаружив неисправность кнопки, можно попробовать её отремонтировать. Контакты спрятаны под пластиковым колпачком и его надо снять. Часто крышечка сдвигается в сторону, а затем её можно потянуть наверх и снять. Иногда есть пластиковые защёлки. В общем, действуем аккуратно, снимаем пластиковую часть.

Если не работает кнопка на чайнике, скорее всего подгорели контакты

Увидев окислившиеся или подгорелые контакты, зачищаем металл до блеска. Сделать это можно наждачной бумагой с мелким зерном, надфилем или металлической пилочкой для ногтей, но не слишком царапайте пластины. Они должны быть гладкими. Оксидную плёнку лучше снимать полоской войлока.

После такой операции вновь проверяем сопротивление включённой кнопки. Если оно появилось можно попробовать собрать и включить чайник. Если помогло считаем, что нам повезло. Если нет — придётся разбирать чайник дальше.

Бывает так, что контактная группа расплавилась, тогда надо заменить кнопку полностью. Найти точно подходящую по размеру сложно. Так что, скорее всего, придётся что-то «колхозить».

Устройство электрочайника

1. Подставка электрического чайника. В конструкции имеет 3 электрических контакта, два из которых расположены в канавках (являются медными пластинами) и служат для подачи напряжения чайнику, и один находится в центре, служит заземляющим проводником.
2. Нагревательный элемент (ТЭН). Может иметь вид как открытого типа (изогнутый либо спиралевидный), так и закрытого (подобие металлического диска). На концах ТЭНа имеются выводы, для подачи на них напряжения, к ним приварены небольшие контакты, на которые накидываются клеммы.
3. Электрический выключатель. Служит для защиты и включения электроприбора. Внутри установлено тепловое реле, способное защитить прибор во время перегрузок в сети и перегрева электрических проводов. Имеется термостат, отключающий устройство в случае перегрева ТЭНа.
4. Индикатор. Светодиодная лампочка, расположенная на основании чайника либо на кнопке включения. Обозначает, работает электроприбор в настоящий момент или нет.
5. Корпус. В основном состоит из пластика, этот вариант доступен всем, так как является недорогим, по сравнению с другими; металла и стекла (более дорогие модели). Подставка состоит из такого же материала, как и сам электрочайник.
6. Колба чайника. В самых дешёвых и простых моделях её нет. В более дорогих вариантах колба располагается внутри чайника так, чтобы она не касалась его стенок, за счёт этого обеспечивается сохранение высоких температур длительное время. Состоит в основном из металла или стекла.

Не включается

Ещё одна из поломок — термопот не включается. Причин достаточно много, придётся перебирать всё по порядку.

• Отсутствует контакт крышки и корпуса. Часто для безопасности ставят предохранитель, который блокирует включение прибора с открытой крышкой. Смотрим, что мешает, устраняем причину. Наиболее вероятные причины: поломка защёлки или «просела» уплотнительная резинка. Защёлку надо либо заменить, либо починить. Уплотнительную резинку также можно заменить, а можно развернуть так, что она не будет мешать. Предохранители в термопоте.

• Перегорел входной предохранитель. Это небольшая трубочка в керамическом или пластиковом чехле. Через неё подаётся питание на ТЭН. Его измеряем мультиметром в режиме измерения сопротивлений. Если перегорел — показывает обрыв. В таком случае ремонтируем заменой.

• Неправильно работает термопредохранитель. Если смотреть по схеме, он идёт после входного предохранителя. Его функция — не допускать перегрева воды. При достижении пороговой температуры он отключает питание. После того как прибор/вода остынет, питание подаётся снова. Но, иногда, он выключает ТЭН ещё до начала закипания. Это значит что у него сбились настройки и он просто идёт под замену. Можно ли его исключить из схемы? В принципе, да. Но тогда возможно выкипание воды и полный выход из строя прибора.

Ещё одна из возможных причин того, что электропот не включается — отсутствие контакта. Плохая пайка рано или поздно обнаруживает себя либо полной, либо частичной неработоспособностью. Выход — обжать разъёмные контакты, пропаять подозрительные пайки.

Перегревает воду (не отключается) или не включается

Если термопот перегревает воду или постоянно её кипятит, а не просто подогревает время от времени. Если подогрев не включается. Все эти поломки имеют две причины — термопредохранитель (который отвечает за перегрев), либо в плате управления (это если модель более сложная).

Термодатчик для термопота

Датчик перегрева термопота в моделях подороже сделан на термореле. В керамический корпус запаян термистор с определённым порогом срабатывания. Устанавливают датчик так, чтобы он вплотную соприкасался с корпусом. Питание на нагреватели подаётся через контакты этого прибора. Когда корпус нагреется выше порога срабатывания он сработает и разомкнёт контакты.

При остывании ниже определённого значения (второй из параметров) термореле снова замкнёт цепь, ТЭН начинает греть воду. Так что все перечисленные выше поломки термопота связаны обычно именно с термодатчиком. Ремонт термопота в данном случае — замена датчика.

Замена термодатчика

Как уже говорили, он находится либо на дне, либо на корпусе. Выглядит как чёрная или белая круглая (обычно) «штучка» на металлической пластине. Датчик отсоединяется просто — надо нажать слегка на центральный лепесток контакта.

Ремонт термопота: датчик перегрева как выглядит и где находится

При желании его можно проверить. Берём мультиметр, ставим в режим измерения сопротивлений предел измерений. Прикасаемся щупами к выводам датчика. Должно быть сопротивление 0 Ом, то есть контакты замкнуты. Чтобы проверить работоспособность термистора, надо его нагреть, например, зажигалкой. При нагреве контакты размыкаются, сопротивление пропадает. Если так не выходит, то нужен ремонт. Берём аналогичный новый, ставим на прежнее место в корпусе и подсоединяем контакты.

Учтите нужно ставить именно такой, иначе прибор может неправильно работать. Например, KSD 201 термовыключатель с самовозвратом, а KSD 302S относится к приборам с принудительным включением.

Что еще может быть

Если датчик поменяли, а неисправность осталась, проверьте хорошо ли установлен датчик. Тыльная сторона должна плотно прижиматься к корпусу. Иногда остаётся воздушная прослойка, которая искажает реальную температуру, потому вода в термопоте перегревается.

Проверить надо еще и плату управления термопота

В моделях посложнее есть плата управления (в тех, что попроще, стоят только два светодиода -— на включение питание и ТЭНа). При ремонте внимательно посмотрите на качество пайки. Холодная (мутная или треснувшая пайка), шевелящиеся провода под слоем олова — это все возможные причины поломок.

Ещё стоит проверить кнопки управления. Они могут «залипнуть», постоянно подавая сигнал принудительного кипячения. Или, наоборот, при нажимании на кнопку нет замыкания контактов. Разобрать кнопку можно, но придётся повозиться.

Ну, и стоит посмотреть диодный мост в цепи питания. Если пробит один из диодов, питание может быть повышено. Ремонт термопота очевиден — проверяем все диоды на пробой, при необходимости меняем на аналогичный.

Конструкция и принцип действия

Современные электрочайники собираются на базе одной электрической схемы и отличаются друг от друга оригинальным дизайном, мощностью или объемом. При этом все они конструктивно состоят из двух частей — собственно чайника и подставки.

Конструкция

Корпусные детали электрочайника изготавливают из различных материалов:

• нержавеющей стали (Saturn и пр.);
• термоустойчивой пластмассы (Maxwell mw -1028 b и др.);
• термостойкого стекла (Vitek VT-7008 TR).

Электрочайник подключается к питающей электросети при установке на пластмассовую подставку, к которой подведен сетевой шнур с вилкой. Соединение осуществляется через 3-х контактную группу, расположенную внутри подставки таким образом, чтобы исключить поражение пользователя электрическим током. При этом снятый с подставки прибор полностью обесточен.

В корпусе чайника, который сверху закрывается крышкой, установлены:

• контактная группа для соединения с ответной частью подставки;
• дисковый нагреватель или открытая спираль (S или U-образная);
• выключатель (термостат);
• светодиодный индикатор (может быть вмонтирован в выключатель);
• устройство автоматического отключения с биметаллическими контактами.

Кроме того, ряд моделей оснащается:

• дополнительными фильтрами, очищающими воду от накипи — изготавливаются из нержавеющей стали (Siemens TW60101) или нейлона (Tefal BF2632 Vitesse);
• внутренней колбой, не соприкасающейся с корпусом чайника, которая выполняется из термостойкого стекла или нержавеющей стали и играет роль термоса;
• тепловым реле, способным поддерживать заданную температуру воды в диапазоне от 60 до 98°С на протяжении не менее 4-х часов (режим «термопот»).

Важно! Конструктивно все детали, находящиеся во время работы чайника под напряжением, надежно защищены от контакта с водой и исключают возможность случайного соприкосновения с ними пользователя

Принцип действия

Питающее напряжение от сети переменного тока подается к чайнику при установке его на подставку через подпружиненные контакты, которые располагаются в центре его днища. В нижней части корпуса размещается ТЭН, осуществляющий нагрев воды при нажатии на выключатель, который может находиться как в верхней, так и в нижней части чайника.

Схема подключения предусматривает наличие блокирующего устройства, защищающего прибор от перегрева. Состоит оно из двух контактных пар, которые соединены с ТЭНом. Каждая такая пара состоит из контакта и биметаллической пластины (склеена из двух тонких пластинок с разными коэффициентами линейного расширения), способной изгибаться в разные стороны при изменении температуры.

Биметаллическая пластина одной пары контактирует непосредственно с корпусом и обеспечивает размыкание соединения при его перегреве. В нормальном положении эта пара постоянно замкнута. Срабатывает она только в случае, когда к сети подключен чайник без воды.

Вторая пара контактов обеспечивает отключение прибора от электросети при закипании воды. Происходит это под действием горячего пара, воздействующего на биметаллическую пластину. При этом горячий воздух подается через специальный канал, в качестве которого чаще всего используется полость ручки. Однако в некоторых моделях для подачи пара устанавливают отдельную трубку круглого или квадратного сечения.
