Расчет потерь электроэнергии в электросетях

Методика и пример расчета потерь электроэнергии

На практике применяют следующие методики для определения потерь:

  • проведение оперативных вычислений;
  • суточный критерий;
  • вычисление средних нагрузок;
  • анализ наибольших потерь передаваемой мощности в разрезе суток-часов;
  • обращение к обобщенным данным.

Полную информацию по каждой из представленных выше методик, можно найти в нормативных документах.

В завершении приведем пример вычисления затрат в силовом трансформаторе TM 630-6-0,4. Формула для расчета и ее описание приведены ниже, она подходит для большинства видов подобных устройств.

Расчет потерь в силовом трансформаторе

Для понимания процесса следует ознакомиться с основными характеристиками TM 630-6-0,4.

Параметры TM 630/6/0,4

Теперь переходим к расчету.

Итоги расчета

Сокращение коммерческой составляющей потерь: современные возможности

Потери электроэнергии по коммерческой части предполагают использование следующих методов:

  1. Установка приборов учетов и систем с меньшей погрешностью. На текущий момент оптимальными считаются варианты с классом точности 0,5 S.
  2. Использование автоматизированных систем передачи информации, АСКУЭ, которые призваны убрать сезонные колебания. Контроль за показаниями является условием борьбы с воровством и занижением данных.
  3. Осуществление рейдов по проблемным адресам, которые определяются через систему балансов распределительной сети. Последнее актуально при обвязке абонентов современными учетами.
  4. Применение новых технологий по определению недоучета систем с трансформаторами тока. Специализированные приборы распознают коэффициент смещения тангенса вектора распределения электрической энергии.

Потери электроэнергии в электрических сетях – важный показатель, который обладает существенным потенциалом для коммерческих организаций энергетического бизнеса. Сокращение фактических потерь приводит к росту получаемой прибыли, а это влияет на рентабельность. В заключение необходимо отметить, что оптимальный уровень потерь должен составлять 3-5 % в зависимости от района.

Алгоритм для расчета потерь мощности в электрических сетях…

В третьем и четвертом столбце указываются удельное активное и реактивное сопротивление проводов данной линии.

Потери мощности в электрической сети. Удельный вес высших гармоник в суммарных потерях.

Исследование коэффициента несимметрии напряжений по…

Ключевые слова: качество электрической энергии, коэффициент несимметрии напряжения, несимметрия, потери электроэнергии, симметрирующее устройство, электрическая сеть низкого напряжения.

Технология повышения энергоэффективности электрических сетей

На сегодняшний день в электроснабжении существует проблема борьбы с электрическими потерями.

Такие технологии направлены на снижение показателей потребления и электроэнергии за счет повышения эффективности работы электрооборудования.

Мероприятия по снижению энергопотерь в домашних условиях

В перечень мероприятий по устранению потерь энергии в домах, квартирах внесены:

  1. Прокладка электрической проводки, соответствующей потребляемой мощности, позволит исключить энергопотери, предупредить изменение параметров изоляции, лишний ее расход на нагрев проводников. Игнорирование требований нормативной документации при обустройстве кабельных квартирных становится причиной появления очагов возгорания в помещениях.
  2. Во избежание плохих контактов в коммутационных аппаратах рекомендуется использовать изделия при монтаже квартирных электрических сетей с элементами, устойчивыми к процессу окисления, воздействию влаги и температурных перепадов. Кроме этого, в каждом контакте должно присутствовать хорошее прижатие полюсов между собой.
  3. Для снятия реактивной нагрузки, которая является очередной причиной энергопотерь, возникает при работе электрических приборов и увеличивает расход активной составляющей электрической энергии, необходимо использовать специальные устройства. Они называются установками компенсации реактивной мощности. Их применение позволит уменьшить энергопотери, снизить напряжение на различных участках электросети и суммы денежных средств на оплату использованного количества тока.
  4. Совершенствование осветительных систем и замена ламп накаливания на светодиодные аналоги также относится к доступному всем слоям населения мероприятию по предотвращению потерь электроэнергии на уровне конечного потребителя.

Установка стабилизаторов напряжения также позволит сократить энергопотери в домах и квартирах.

Способы уменьшения потерь в электрических сетях

Снизить затраты можно путем оптимизации технической и коммерческой составляющей. В первом случае следует принять следующие меры:

  • Оптимизация схемы и режима работы электросети.
  • Исследование статической устойчивости и выделение мощных узлов нагрузки.
  • Снижение суммарной мощности за счет реактивной составляющей. В результате доля активной мощности увеличится, что позитивно отразится на борьбе с потерями.
  • Оптимизация нагрузки трансформаторов.
  • Модернизация оборудования.
  • Различные методы выравнивания нагрузки. Например, это можно сделать, введя многотарифную систему оплаты, в которой в часы максимальной нагрузки повышенная стоимость кВт/ч. Это позволит существенно потребление электроэнергии в определенные периоды суток, в результате фактическое напряжение не будет «проседать» ниже допустимых норм.

Уменьшить коммерческие затраты можно следующим образом:

  • регулярный поиск несанкционированных подключений;
  • создание или расширение подразделений, осуществляющих контроль;
  • проверка показаний;
  • автоматизация сбора и обработки данных.

Утечка электрической энергии в домашних условиях

К причинам потерь энергии после прохождения прибора учета конечного потребителя относятся:

  • излишний расход тока при нагреве проводников, возникающего в случае превышения расчетных параметров потребления электроэнергии;
  • отсутствие качественных контактов в розетках, рубильниках, выключателях, патронах для установки ламп, обеспечивающих искусственную освещенность помещений и других приборах коммутации;
  • емкостной и индуктивный характер нагрузки на распределительную сеть конечного потребителя;
  • использование устаревших моделей бытовой техники, потребляющих большое количество электроэнергии.

Виды и структура потерь

Под потерями подразумевается разница между отпущенной потребителям электроэнергией и фактически поступившей к ним. Для нормирования потерь и расчетов их фактической величины, была принята следующая классификация:

  • Технологический фактор. Он напрямую зависит от характерных физических процессов, и может меняться под воздействием нагрузочной составляющей, условно-постоянных затрат, а также климатических условий.
  • Расходы, затрачиваемые на эксплуатацию вспомогательного оборудования и обеспечение необходимых условий для работы техперсонала.
  • Коммерческая составляющая. К данной категории относятся погрешности приборов учета, а также другие факторы, вызывающие недоучет электроэнергии.

Ниже представлен среднестатистический график потерь типовой электрокомпании.

Примерная структура потерь

Как видно из графика наибольшие расходы связаны с передачей по воздушным линиям (ЛЭП), это составляет около 64% от общего числа потерь. На втором месте эффект коронированния (ионизация воздуха рядом с проводами ВЛ и, как следствие, возникновение разрядных токов между ними) – 17%.

Коронный разряд на изоляторе ЛЭП

Исходя из представленного графика, можно констатировать, что наибольший процент нецелевых расходов приходится на технологический фактор.

Как сократить технические потери: способы и решения

Снизить потери в линиях, трансформаторных подстанциях помогают следующие направления:

Правильно выбранный режим работы оборудования, загрузка мощностей влияет на нагрузочные потери. Именно поэтому диспетчер обязан выбирать и вести наиболее приемлемый режим работы

К представленному направлению важно отнести выбор точек нормального разрыва, расчеты загруженности трансформаторов и так далее. Замена оборудование на новое, которое обладает низкими показателями холостого хода или лучше справляются с нагрузочными потерями

Для линий электропередач предполагается замена проводов на большее сечение, использование изолированных проводников. Сокращение времени обслуживания оборудования, что ведет к снижению расхода энергии на собственные нужды.

Расходы на поддержку работы подстанций

К данной категории отнесены затраты электрической энергии на функционирование вспомогательных устройств. Такое оборудование необходимо для нормальной эксплуатации основных узлов, отвечающих за преобразование электроэнергии и ее распределение. Фиксация затрат осуществляется приборами учета. Приведем список основных потребителей, относящихся к данной категории:

  • системы вентиляции и охлаждения трансформаторного оборудования;
  • отопление и вентиляция технологического помещения, а также внутренние осветительные приборы;
  • освещение прилегающих к подстанциям территорий;
  • зарядное оборудование АКБ;
  • оперативные цепи и системы контроля и управления;
  • системы обогрева наружного оборудования, например, модули управления воздушными выключателями;
  • различные виды компрессорного оборудования;
  • вспомогательные механизмы;
  • оборудование для ремонтных работ, аппаратура связи, а также другие приспособления.

Основные причины потерь электроэнергии

Разобравшись со структурой, перейдем к причинам, вызывающим нецелевой расход в каждой из перечисленных выше категорий. Начнем с составляющих технологического фактора:

  1. Нагрузочные потери, они возникают в ЛЭП, оборудовании и различных элементах электросетей. Такие расходы напрямую зависят от суммарной нагрузки. В данную составляющую входят:
  • Потери в ЛЭП, они напрямую связаны с силой тока. Именно поэтому при передаче электроэнергии на большие расстояния используется принцип повышения в несколько раз, что способствует пропорциональному уменьшению тока, соответственно, и затрат.
  • Расход в трансформаторах, имеющий магнитную и электрическую природу ( 1 ). В качестве примера ниже представлена таблица, в которой приводятся данные затрат на трансформаторах напряжения подстанций в сетях 10 кВ.

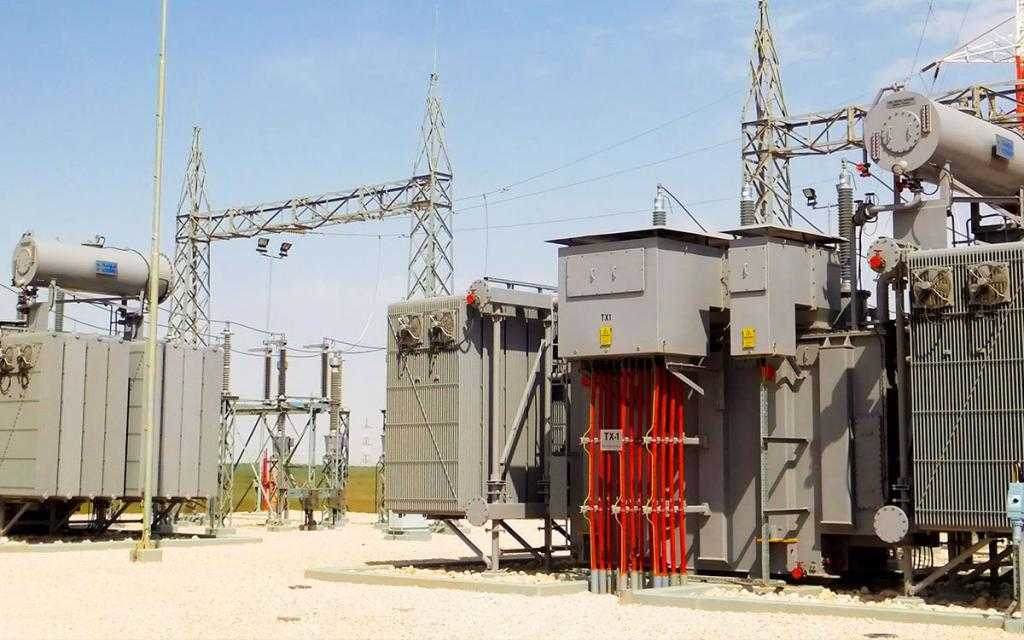

Потери в силовых трансформаторах подстанций

Нецелевой расход в других элементах не входит в данную категорию, ввиду сложностей таких расчетов и незначительного объема затрат. Для этого предусмотрена следующая составляющая.

  1. Категория условно-постоянных расходов. В нее входят затраты, связанные со штатной эксплуатацией электрооборудования, к таковым относятся:
  • Холостая работа силовых установок.
  • Затраты в оборудовании, обеспечивающем компенсацию реактивной нагрузки.
  • Другие виды затрат в различных устройствах, характеристики которых не зависят от нагрузки. В качестве примера можно привестисиловую изоляцию, приборы учета в сетях 0,38 кВ, змерительные трансформаторы тока, ограничители перенапряжения и т.д.
  1. Климатическая составляющая. Нецелевой расход электроэнергии может быть связан с климатическими условиями характерными для той местности, где проходят ЛЭП. В сетях 6 кВ и выше от этого зависит величина тока утечки в изоляторах. В магистралях от 110 кВ большая доля затрат приходится на коронные разряды, возникновению которых способствует влажность воздуха. Помимо этого в холодное время года для нашего климата характерно такое явление, как обледенение на проводах высоковольтных линий, а также обычных ЛЭП. Гололед на ЛЭП

Учитывая последний фактор, следует учитывать затраты электроэнергии на расплавление льда.

Расстояние от электростанции к поставляющим организациям

Учет и оплата всех видов потерь регулируется законодательным актом: «Постановление Правительства РФ от 27.12.2004 N 861 (ред. от 22.02.2016) «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг…» п. VI. Порядок определения потерь в электрических сетях и оплаты этих потерь. Если вы хотите разобраться с тем, кто должен оплачивать часть утраченной энергии, рекомендуем изучить данный акт.

При передаче электроэнергии на большие расстояния от производителя до поставщика ее к потребителю теряется часть энергии по многим причинам, одна из которых — напряжение, потребляемое обычными потребителями (оно составляет 220 или 380 В). Если производить транспортировку такого напряжения от генераторов электростанций напрямую, то необходимо проложить электросети с диаметром провода, который обеспечит всех необходимым током при указанных параметрах. Провода будут очень толстыми. Их невозможно будет подвесить на линиях электропередач, из-за большого веса, прокладка в земле тоже обойдется недешево.

Более подробно узнать о том, как передается электроэнергия от подстанции к потребителям, вы можете в нашей статье!

Для исключения этого фактора в распределительных сетях применяют высоковольтные линии электропередач. Простая формула расчета такова: P=I*U. Мощность равна произведению тока на напряжение.

Пример:

Повышая напряжение при передаче электроэнергии в электрических сетях можно существенно снизить ток, что позволит обойтись проводами с намного меньшим диаметром. Подводный камень данного преобразования заключается в том, что в трансформаторах есть потери, которые кто-то должен оплатить. Передавая электроэнергию с таким напряжением, она существенно теряется и от плохого контакта проводников, которые со временем увеличивают свое сопротивление. Возрастают потери при повышении влажности воздуха – увеличивается ток утечки на изоляторах и на корону. Также увеличиваются потери в кабельных линиях при снижении параметров изоляции проводов.

Передал поставщик энергию в поставляющую организацию. Та в свою очередь должна привести параметры в нужные показатели: преобразовать полученную продукцию в напряжение 6-10 кВ, развести кабельными линиями по пунктам, после чего снова преобразовать в напряжение 0,4 кВ. Снова возникают потери на трансформацию при работе трансформаторов 6-10 кВ и 0,4 кВ. Бытовому потребителю доставляется электроэнергия в нужном напряжении – 380 В или 220В. Любой трансформатор имеет свой КПД и рассчитан на определенную нагрузку. Если мощность потребления больше или меньше расчетной мощности, потери в электрических сетях возрастают независимо от желания поставщика.

Следующим подводным камнем всплывает несоответствие мощности трансформатора, преобразующего 6-10 кВ в 220В. Если потребители берут энергии больше паспортной мощности трансформатора, он или выходит из строя, или не сможет обеспечить необходимые параметры на выходе. В результате снижения напряжения сети электроприборы работают с нарушением паспортного режима и, как следствие, увеличивают потребление.

Мероприятия по снижению технических потерь электроэнергии в системах электроснабжения подробно рассмотрены на видео:

Коммерческая составляющая

Под данными затратами подразумевается сальдо между абсолютными (фактическими) и техническими потерями. В идеале такая разница должна стремиться к нулю, но на практике это не реально. В первую очередь это связано с особенностями приборов учета отпущенной электроэнергии и электросчетчиков, установленных у конечных потребителей. Речь идет о погрешности. Существует ряд конкретных мероприятий для уменьшения потерь такого вида.

К данной составляющей также относятся ошибки в счетах, выставленных потребителю и хищения электроэнергии. В первом случае подобная ситуация может возникнуть по следующим причинам:

  • в договоре на поставку электроэнергии указана неполная или некорректная информация о потребителе;
  • неправильно указанный тариф;
  • отсутствие контроля за данными приборов учета;
  • ошибки, связанные с ранее откорректированными счетами и т.д.

Что касается хищений, то эта проблема имеет место во всех странах. Как правило, такими противозаконными действиями занимаются недобросовестные бытовые потребители. Заметим, что иногда возникают инциденты и с предприятиями, но такие случаи довольно редки, поэтому не являются определяющими. Характерно, что пик хищений приходится на холодное время года, причем в тех регионах, где имеются проблемы с теплоснабжением.

Различают три способа хищения (занижения показаний прибора учета):

  1. Механический. Под ним подразумевается соответствующее вмешательство в работу прибора. Это может быть притормаживание вращения диска путем прямого механического воздействия, изменение положения электросчетчика, путем его наклона на 45° (для той же цели). Иногда применяется более варварский способ, а именно, срываются пломбы, и производится разбалансирование механизма. Опытный специалист моментально обнаружит механическое вмешательство.
  2. Электрический. Это может быть как незаконное подключение к воздушной линии путем «наброса», метод инвестирования фазы тока нагрузки, а также использование специальных приборов для его полной или частичной компенсации. Помимо этого есть варианты с шунтированием токовой цепи прибора учета или переключение фазы и нуля.

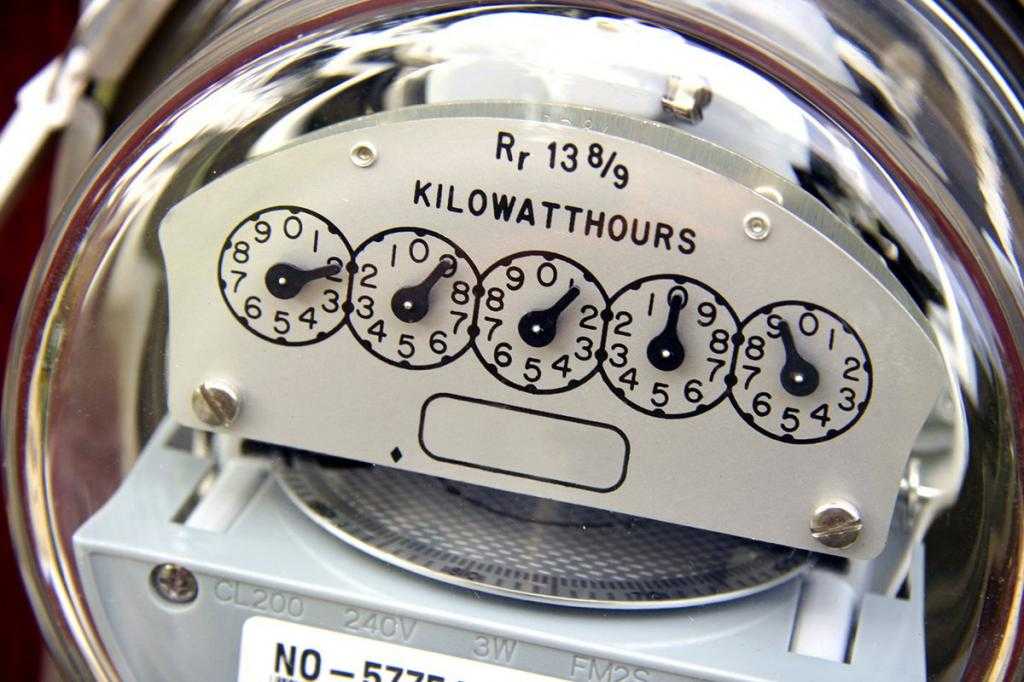

  3. Магнитный. При данном способе к корпусу индукционного прибора учета подносится неодимовый магнит.

Магнит может воздействовать только некоторые старые модели электросчетчиков

Практически все современные приборы учета «обмануть» вышеописанными способами не удастся. Мало того, подобные попытки вмешательства могут быть зафиксированы устройством и занесены в память, что приведет к печальным последствиям.

Типы потерь при передаче тока

Имеются два типа расхода энергии при передаче и распределении напряжения:

  1. Технические потери.
  2. Технологические – из-за погрешностей, недостоверности расчетов, краж.

Технические потери

Технические потери тока обусловлены энергией, рассеиваемой в проводниках, оборудовании, используемом для линии электропередачи, как кабельные муфты, наконечники, соединители, трансформаторы, подлинии электропередачи и распределительные линии. Для снижения утраты тока должны применяться технически исправные электрокоммуникационные устройства.
Технические потери напряжения обычно составляют около половины потерь от распределения, и непосредственно зависят от характеристик и режима работы сети. Основной объем утрат в энергосистеме приходится на физические параметры как активное погонное сопротивление, погонная индуктивность, емкость и проводимость изоляции, затухание и волновое сопротивление. Поэтому распределительные системы должны быть должным образом исправны, чтобы обеспечить утраты в пределах допустимых пределов.

Кроме того, неожиданное увеличение нагрузки выражается в увеличении технических потерь выше нормального уровня и приводит к авариям и неисправностям.

Существует два вида технических потерь

1. Постоянные/фиксированные технические потери

Фиксированные потери не изменяются в зависимости от тока и составляют от 25% и 40%. Эти потери принимают форму тепла и шума и происходят до тех пор, пока энергосеть находится под напряжением. Эти энергозатраты в распределительных сетях являются фиксированными.

К основным фиксированным потерям тока в сети можно отнести следующие:

  • из-за тока утечки
  • коронный разряд в виде ионизации воздуха
  • диэлектрические рассеивания энергии
  • утечка в выключенной цепи
  • вызванные непрерывной нагрузкой измерительных элементов и элементов управления

2. Переменные

Переменные потери изменяются в зависимости от количества распределяемой электроэнергии и, пропорциональны квадрату тока. Следовательно, увеличение тока на 2% приводит к увеличению затрат более чем на 2%. От 60% до 75% технических или физических затрат в распределительных сетях являются переменными. Переменные уменьшения тока могут быть изменены путем ремонта и модернизации существующих линий. Так при увеличении площади поперечного сечения кабелей для определенной нагрузки затраты будут падать. Это приводит к прямому соглашению между объемом потерь и стоимостью финансовых затрат. Считается, что оптимальный средний коэффициент потерь, обосновывающий стоимость при проектировании энергосистемы, должен быть минимальным.

К переменным потерям относятся:

  •  джоулевые потери тока (тепловые) в линиях
  •  из-за импедансного сопротивления (переменного тока)
  • вызванные контактным сопротивлением

Как сократить технические потери: способы и решения

Снизить потери в линиях, трансформаторных подстанциях помогают следующие направления:

Правильно выбранный режим работы оборудования, загрузка мощностей влияет на нагрузочные потери. Именно поэтому диспетчер обязан выбирать и вести наиболее приемлемый режим работы

К представленному направлению важно отнести выбор точек нормального разрыва, расчеты загруженности трансформаторов и так далее.
Замена оборудование на новое, которое обладает низкими показателями холостого хода или лучше справляются с нагрузочными потерями. Для линий электропередач предполагается замена проводов на большее сечение, использование изолированных проводников.
Сокращение времени обслуживания оборудования, что ведет к снижению расхода энергии на собственные нужды.

Коммерческие потери: основное направление повышения эффективности в электроэнергетике

Коммерческие потери электроэнергии считаются сложно прогнозируемой величиной, так как зависят от потребителей, от их желания обмануть предприятие или государство. Основой указанных проблем являются:

  1. Сезонная составляющая. В представленное понятие вкладывается недоплата физических лиц по реально отпущенной электрической энергии. К примеру, в Республике Беларусь существует 2 причины появления «сезонки» — это наличие льгот по тарифам и оплата не на 1, а на 25 число.
  2. Несовершенство приборов учетов и их неправильная работа. Современные технические средства для определения потребленной энергии значительно упростили задачу абонентской службе. Но электроника или неправильно налаженная система учета может подвести, что и становится причиной рост коммерческих потерь.
  3. Воровство, занижение показаний счетчиков коммерческими организациями. Это отдельная тема для разговора, которая предполагает различные ухищрения физических и юридических лиц по сокращению расходов на электрическую энергию. Все это сказывается на росте потерь.

Составление небаланса в высоковольтных и распределительных сетях

Потери электроэнергии технического плана можно выявить через другой метод. О нем уже говорилось выше – предполагается, что все высоковольтные или распределительные сети обвязаны приборами учета. Они помогают определить величину максимально точно. Кроме этого, подобная методика обеспечивает реальную борьбу с неплательщиками, воровством и неправильное использование энергооборудования.

Следует отметить, что подобный подход, несмотря на эффективность, неприменим в современных условиях. Для этого необходимы серьезные мероприятия с большими затратами на реализацию обвязки всех потребителей электронными учетами с передачей данных (АСКУЭ).

Причины потерь электрической энергии при ее транспортировке

Регулирование и учет всех видов потерь электроэнергии осуществляется на государственном уровне при помощи принятых законодательных актов. Разница в напряжении, варьирующегося в пределах 220 В- 380 В относится к одной из причин создавшейся ситуации. Для обеспечения таких показателей при транспортировке напрямую от генераторов электростанций до конечного потребителя сотрудникам энергетических служб необходимо прокладывать сети с проводами большого диаметра.

Такая задача является невыполнимой. Толстые провода, сечение которых будет соответствовать параметрам напряжения электрической энергии, соответствующей пожеланиям потребителей, невозможно монтировать на ЛЭП.

Укладка магистралей под землей относится к экономически не выгодным и не рациональным мероприятиям. Большой вес проводов не позволяет проводить электромонтажные работы без риска возникновения аварийных ситуаций и угрозы жизни работников.

Для предотвращения потерь электроэнергии по этой причине было принято решение об использовании высоковольтных линий электропередач, способных транспортировать электрический ток небольшой величины на фоне повышенного напряжения, достигающего значений до 10000 Вольт. В такой ситуации отпадает необходимость монтажа проводов с большим сечением.

Следующей причиной, обуславливающей потери энергетических ресурсов во время их транспортировки к потребителю, является недостаточно эффективная работа трансформаторов. Их установка вызвана необходимостью преобразования высокого напряжения и приведения его к значениям, используемых в распределительных сетях.

Плохой контакт проводников, увеличение их сопротивления со временем усугубляют ситуацию и также становятся факторами, которые обуславливают потери электрической энергии. В их список также необходимо внести повышенную влажность воздуха, вызывающей утечку тока на корону, а также изоляцию проводов, несоответствующую требованиям нормативной документации.

После доставки производителем энергии в организацию, занимающейся ее распределением между потребителями, происходит преобразование полученного высокого напряжения до значений 6-10 кВ. Но это еще не конечный результат.

Снова необходима ступенчатая трансформация напряжения до цифры 0,4 кВ, а затем до значений, нужных обычным потребителям. Они варьируются в пределах 220 В -380 В. На этом этапе функционирования трансформаторов снова происходит утечка энергии. Каждая модель агрегатов отличается КПД и допустимой на него нагрузкой.

При мощности потребления, которая будет больше или меньше расчетных ее значений, поставщикам снова не удастся избежать энергетических потерь.

К еще одному негативному моменту при транспортировке энергии относится несоответствие эксплуатационных характеристик используемой модели трансформатора, предназначенного для снижения напряжения в сети, величиной 6-10 кВ до 220 В и потребляемой потребителями мощности.

Такая ситуация приводит к выходу со строя преобразующего устройства и отсутствию возможности получить необходимые параметры электрического тока на выходе. Снижение напряжения приводит к сбою в работе бытовых приборов и увеличенному расходу энергии. И тогда снова фиксируются ее потери.

Разработка мероприятий по устранению таких причин поможет исправить такую ситуацию. Появится возможность свести потери во время ее транспортировки к конечному потребителю к минимуму.

Понятие норматива потерь

Под данным термином подразумевается установка экономически обоснованных критериев нецелевого расхода за определенный период. При нормировании учитываются все составляющие. Каждая из них тщательно анализируется отдельно. По итогу производятся вычисления с учетом фактического (абсолютного) уровня затрат за прошедший период и анализа различных возможностей, позволяющих реализовать выявленные резервы для снижения потерь. То есть, нормативы не статичны, а регулярно пересматриваются.

Под абсолютным уровнем затрат в данном случае подразумевается сальдо между переданной электроэнергией и техническими (относительными) потерями. Нормативы технологических потерь определяются путем соответствующих вычислений.
