Виды и размеры кабель-каналов для электрических проводов

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале. Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка электропроводки делается быстро и после работ не нужны отделочные работы. Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналов, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 ( основание перфорировано) или IP 40 ( гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, не обязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.

офисная система кабель каналов

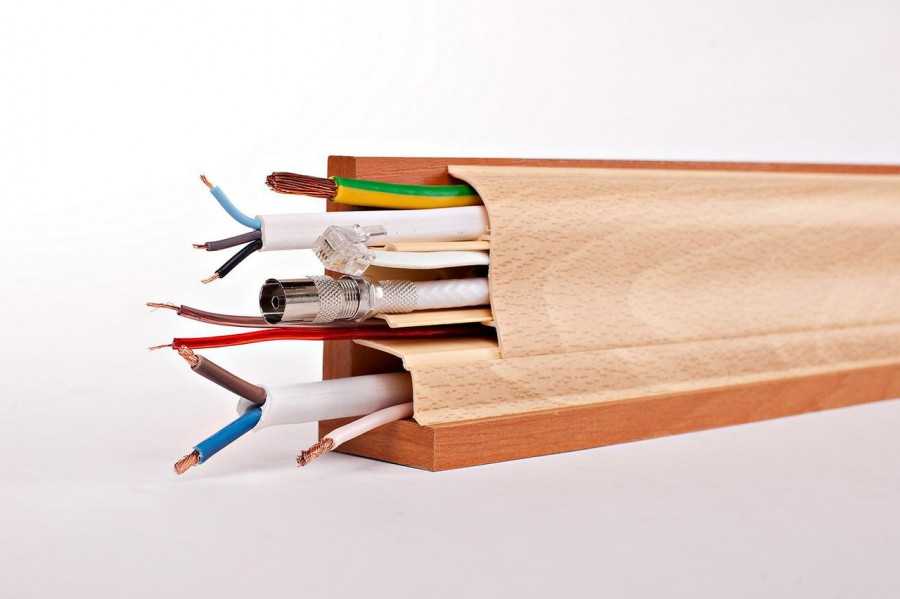

Плинтусные

Такие виды кабельных каналов позволяют быстро проложить кабель без необходимости нарушения целостности стен или нанесения им повреждений. Преимуществом является не только цветовое разнообразие, благодаря чему можно выбрать конструкцию, в наибольшей степени подходящую под стиль оформления интерьера, но и комплектация вспомогательными приспособлениями.

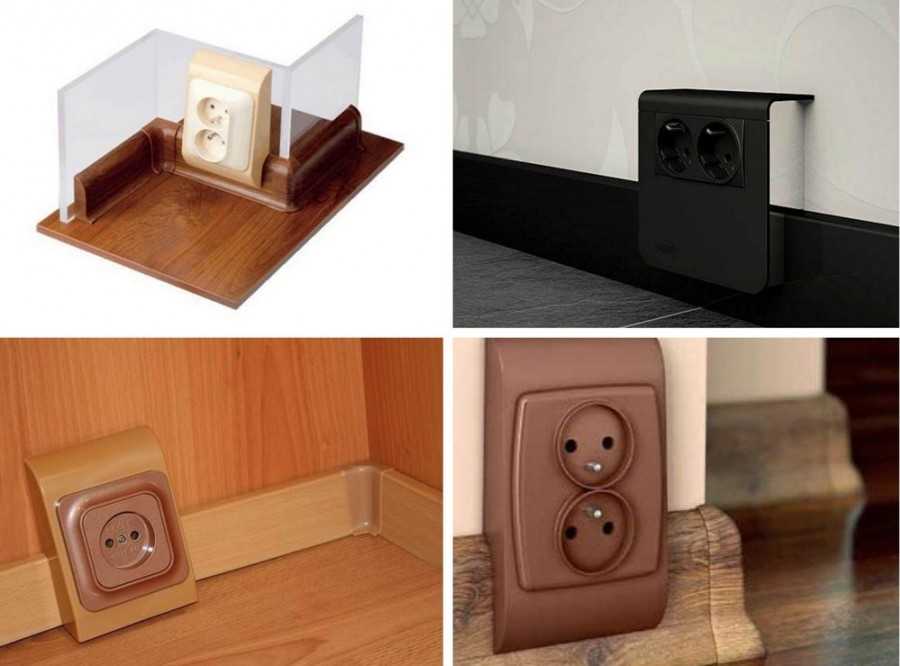

Для упрощения крепления вы можете приобрести углы внутреннего и наружного монтажа, разнообразные отводы, заглушки. Часто в комплекте приобретаются коробки монтажного или мультимодульного типа. На них ставят розетки и даже выключатели

Такое решение дает возможность не акцентировать внимание на разводке, но создает некоторые неудобства пожилым людям при доступе к точкам подключения.

Продаются белые, серые и черные короба, а также образцы под дерево или металл. Разнообразны также типоразмеры, но эта конструкция стоит недешево.

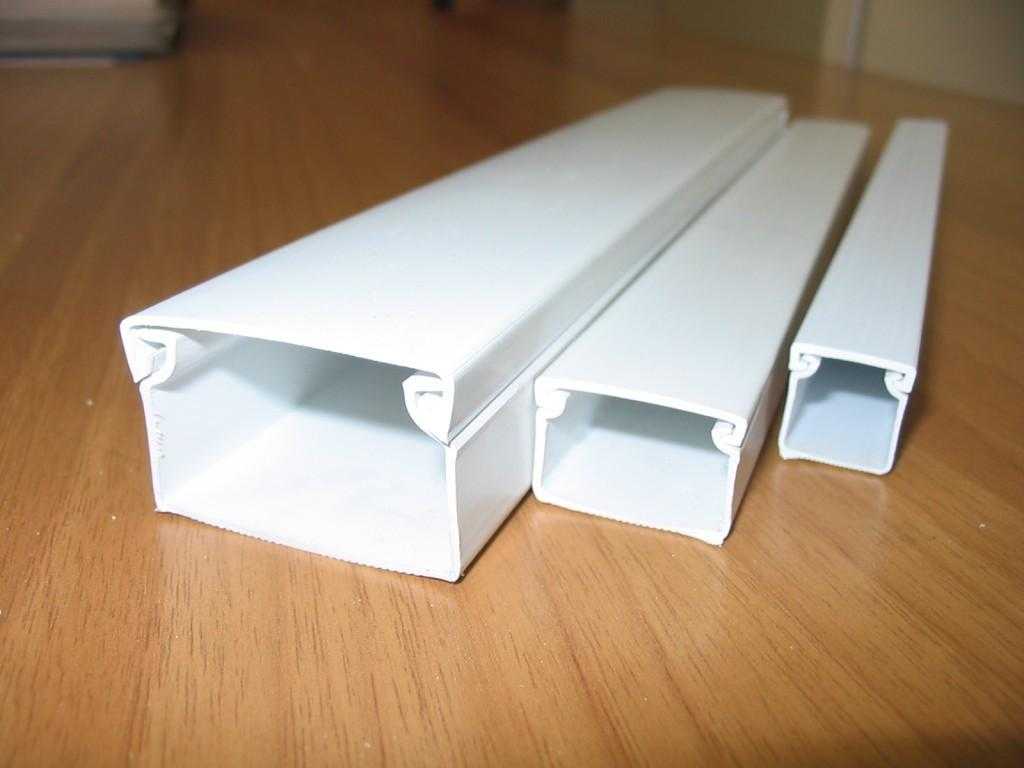

Размеры кабель-каналов

Размеры выбираемого кабель-канала определяются в зависимости от количества прокладываемых проводов. Никто не будет использовать широкий короб под один тонкий кабель. Стандартные изделия представлены размерным рядом в следующей номенклатуре: 12х12; 16х16; 25х16; 25х25; 40х16; 40х25; 60х40; 80х40; 80х60 и 100х60 мм.

Каждая планка имеет длину 2 метра. Для их соединений между собой используются специальные муфты. Крепление планок также стандартное: через каждые 0,5 м делается отверстие под шуруп, с помощью которого конструкция и крепится к поверхности.

Размер короба должен обеспечивать свободную укладку проводов. При этом должен обязательно оставаться небольшой запас, на случай добавления кабелей. Размеры магистральных кабелей выбираются больше, чем отводы от выключателей, розеток или приборов.

Стандартные размеры кабель-каналов позволяют рассчитать количество планок, потребных для монтажа. Специалисты рекомендуют брать планки с небольшим запасом, примерно 10-15%. Ширина короба определяется на основании предварительных расчетов сечения кабеля по мощности.

Цвета кабель-каналов

Выбор цвета кабель-канала осуществляется в соответствии с общим дизайном интерьера и собственными вкусами заказчика. Наиболее широким ассортиментом представлены белые короба.

Рекомендуется сразу выбирать фурнитуру соответствующих цветов. Различные виды стыков, заглушек, тройников, угловых переходов, внешних и внутренних углов должны совпадать по своей расцветке с основными элементами – кабель-каналами. Правильно подобранная фурнитура существенно упрощает монтажные работы и улучшает общий внешний вид коробов.

В настоящее время существует большое количество всевозможных расцветок этих изделий. Широкой популярностью пользуется окраска под дерево, особенно при монтаже проводки в банях или деревянных домах. Только основная цветовая гамма насчитывает более десяти наименований.

Среди них чаще всего встречаются стандартные цвета – дуб, бук, сосна, а также более редкие расцветки в виде северного дуба, ореха или красной вишни.

Открытая проводка в кабель-канале

По мнению большинства профессиональных электриков – самый лучший вариант открытой проводки. По существу, открытой ее можно называть только по технологии прокладки кабелей, по внешнему виду она мало напоминает привычные варианты, скорее ее можно называть полуоткрытой.

Электропроводка в кабель-каналах

Проводка в кабель-канале

Производители выпускают огромное количество вариантов как по числу кабелей, так и по способу фиксации, габаритным размерам и наличии дополнительной фурнитуры. К преимуществам можно отнести простоту монтажа, долговечность, безопасность эксплуатации, универсальность использования, наличие многочисленной специальной дополнительной фурнитуры. Дополнительные элементы решают вопросы с внутренними и внешними углами, поворотами, подключениями розеток, выключателей, монтажных коробок и т. д.

Кабель-каналы

Металлический кабель-канал

Именно на этом типе открытой проводки остановимся в статье. Прежде чем непосредственно рассматривать вопросы крепления кабель-каналов, следует немного узнать об их разновидностях и технических возможностях.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения.

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Для чего нужен кабель канал?

Монтажные короба применяются в тех случаях, когда невозможно спрятать проводку другими способами. Особенно актуальным их использование становится после уже выполненного ремонта. Кроме того, кабель-каналы обеспечивают свободный доступ к электросетям.

Иногда возникает необходимость в прокладке кабелей в арендованных помещениях и короба позволяют успешно справиться с этой задачей.

Кабель каналы рассчитаны на продолжительную эксплуатацию. Они изготавливается в виде профиля прямоугольного сечения. Конструкция включает в себя два основных элемента – сам корпус и крышку, оборудованную защелкой.

Благодаря жесткому и плоскому основанию, короб может надежно закрепляться на любых ровных поверхностях – стенах, потолках, полах. Крышка плотно закрывает короб, обеспечивая защиту проводов от пыли и негативных внешних воздействий.

Для соединений между собой в комплекте с коробами идут специальные стыковочные детали – заглушки, соединители, уголки различной конфигурации, держатели кабеля и другие элементы. Они позволяют успешно обходить углы и выступы помещения. Короба и соединительные детали могут быть алюминиевыми, пластиковыми или деревянными.

Самая низкая стоимость у пластиковых изделий. Они не подвержены горению, обладают свойствами диэлектрика, прочностью, гибкостью и устойчивостью к химическим веществам. Практически все кабель-каналы изготовлены из самозатухающего ПВХ.

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

Перфорированные магистрали из стали часто применяются на производствах

Плинтус из анодированного алюминия отличаются прочностью

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:

Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

  • защита от механических и электромагнитных воздействий;
  • простота монтажных работ;
  • отличный уровень пожаробезопасности;
  • разнообразные цветовые решения;
  • крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

  • угол 90 градусов для разворота наверх;
  • наружный угол для поворота вниз;
  • плоский гол 90 градусов;
  • Т-образная деталь;
  • X – образная секция.

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

  • повышенный уровень ударопрочности;
  • защита от электромагнитного влияния;
  • стойкость к воздействию солнечных лучей;
  • устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

  • небольшой вес;
  • стойкость к коррозии;
  • простая система крепления;
  • крышка монтируется без каких-либо инструментов;
  • ПВХ-кабель канал имеет невысокую стоимость;
  • возможность отрезать элемент необходимой длины;
  • высокие декоративные свойства;
  • простота ухода;
  • отсутствует деформация при скачках температуры.

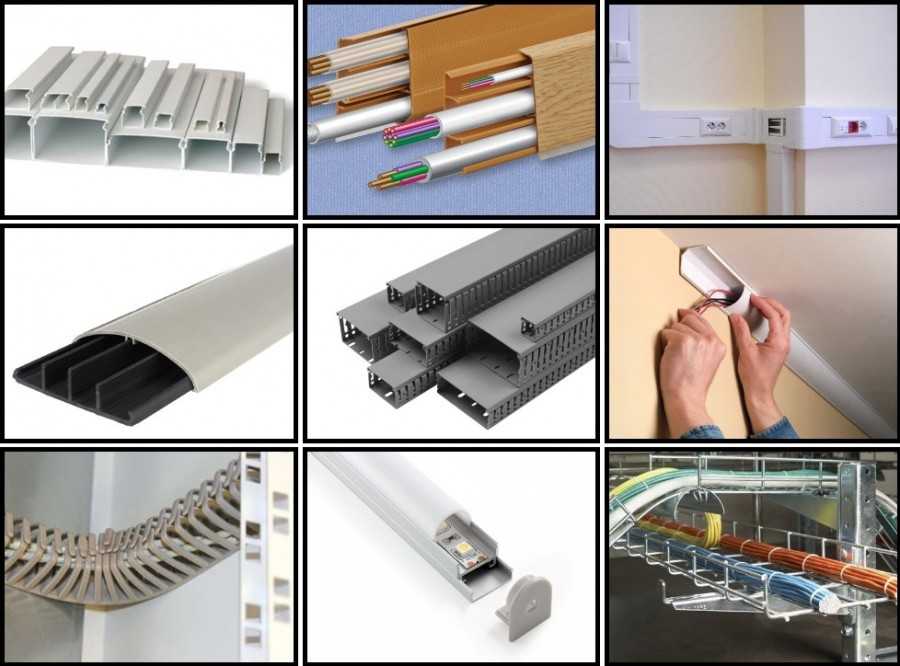

Виды кабель каналов

При выборе наиболее подходящих кабель-каналов следует обращать внимание на технические характеристики и параметры представленных изделий. Изделия из пластика применяются только внутри помещений, а металлические конструкции могут использоваться не только для внутренних, но и для наружных электромонтажных работ

Кабель-каналы условно разделяются на следующие виды:

Мини-короба. С их помощью прокладываются одиночные линии не только под электрические, но и под телефонные, антенные и другие кабели. Для изготовления применяется изоляционный, ударопрочный самозатухающий пластик белого, серого или коричневого цвета. Конструкция корпуса может быть с крышкой или без нее.

Напольные короба применяются для всех видов кабельных линий. Они обеспечивают надежную защиту проводов и кабелей от повреждений. С одной стороны, профиль имеет круглую форму. Конструкция этих кабель-каналов позволяет выполнять ремонт на всех участках электропроводки. Материалом служит алюминий или ПВХ, цвета варьируются от белого до темно-серого. Могут использоваться при температурах от -150С до +600С. Сфера применения – административные, офисные и медицинские здания.

Плинтусные конструкции применяются как в жилых, так и в офисных помещениях. Они располагаются в месте образования угла между полом и стеной, делая монтаж недорогим и удобным. Конструкция включает в себя камеры для возможного размещения кабельных линий. Они успешно заменяют плинтус и прекрасно вписываются в интерьер.

Угловые каналы служат дополнением к плинтусным коробам и располагаются в углах помещения. За счет этого монтаж становится быстрым и удобным. Форма конструкции полукруглая, а цвет может быть белым или кремово-белым.

Рулонные или гибкие кабель-каналы выпускаются длиной 20 м. Благодаря клеящейся поверхности, соединение осуществляется быстро и прочно. Внешние и внутренние углы могут регулироваться по размеру, существенно облегчая монтаж. Применяется, в основном, для офисных и промышленных зданий.

Перфорированные короба используются для щитов управления и распределения. С их помощью распределение проводов выполняется без какой-либо путаницы. Стандартная длина изделия – 2 метра.

Парапетные короба применяются для прокладки силовых и информационных кабельных линий. Они отличаются большим количеством размеров и широкой цветовой гаммой.

Короба под дерево выполняются с различными оттенками под текстуру дуба или сосны. Особенно популярны в частных и загородных домах.

Прозрачные кабель-каналы выполнены в виде компактного прозрачного профиля. Чаще всего в них прокладываются светодиодные ленты, а небольшие размеры позволяют размещать подобные конструкции даже на потолках.

Проволочные короба изготавливаются в виде сетчатого лотка. Эти конструкции применяются на промышленных предприятиях. Основой каркаса служит проволока диаметром от 3 до 5 мм, покрытая порошковой краской или защитными полимерами. Такая конструкция обеспечивает свободный доступ для ремонта и чистки проводов, способствует их охлаждению при передаче электроэнергии высокой мощности.

Лестничные лотки предназначены для прокладки кабелей в нежилых помещениях. Они могут использоваться как в самом здании, так и на улице. Температурный диапазон очень широкий, что дает возможность эксплуатировать изделия в самых разных условиях.

Разновидности приспособлений

Электротехнические лотки производятся в виде двухметровых планок, различающихся по сечению и размерам внутренней полости. Такое разнообразие позволяет для каждого типа кабеля и их количества подбирать нужную ширину лотка. Вам не придется использовать чрезмерно узкие или слишком широкие изделия.

Стандартные размеры кабельных каналов такие: 2х12, (16 или 25)х16, 25х25, 40х(16 или 25), (60 или 80)х40, 80х(40 или 60), 100х60. Отдельные производители могут предлагать образцы с другими типоразмерами. Есть особенности по форме и габаритам у некоторых видов, имеющих специфическое назначение в применении.

Конструкция кабель-канала

Строение кабель-канала очень простое: снизу располагается прямоугольная крышка, а сверху открытый корпус. Существуют различные виды приспособления, отличающиеся величиной и формой сечения. Также бывает перфорированный кабель-канал, он имеет ребристую поверхность. В квартирах и жилых домах его используют редко, он нужен для вентиляции и дополнительного охлаждения проводки.

Кабель-канал имеет простую, но вместе с тем удобную конструкцию. В крышке имеются специальные пазы, позволяющие просто защелкнуть корпус и с легкостью снять его для замены кабеля. Замок является одной из самых важных частей конструкции. От ее крепости зависит надежность будущего соединения. Иногда электрокороба приходится вскрывать, поэтому крепления и пазы должны быть устойчивыми к постоянным нагрузкам.

Существуют виды электрокоробов с перегородкой внутри. Она позволяет прокладывать сразу 2-3 соединения. В такие кабель-каналы можно проводить сразу малоточные и силовые кабели.

Наиболее популярными считаются пластиковые электрокороба, но существуют также и металлические.

Важно! При покупке пластикового кабель-канала обратите внимание на то, из какого материала он сделан. Если это пластик – то он должен быть негорючим

Наиболее распространены в обиходе плинтусные каналы 25 мм в ширину и более.

Цветовые решения

Ну и последнее, о чем хотелось поговорить – какие бывают цвета кабель каналов. На сегодняшний день Вы можете заказать любой подходящий под интерьер комнат окрас коробов. Очень популярными считаются кабельные каналы под дерево, которые рекомендуется использовать при монтаже электропроводки в деревянном доме или бане. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб. В офисах и административных помещениях чаще всего используют классические белые ПВХ-каналы. Для дома можно также выбрать цветные лотки — к примеру, синего окраса.

Вот и все, что хотелось рассказать Вам о видах и размерах кабель каналов. Надеемся, информация была для Вас полезной, доступной и помогла выбрать подходящий кабельный короб!

Похожие материалы:

  • Какие бывают выключатели света
  • Как спрятать провода на стене красиво
  • Цветовая маркировка проводов

https://youtube.com/watch?v=IwYkCK361_Y

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.

  2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.

  3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники

  4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.

  5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.

  6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.

  7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.

  8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.

  9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.

  10. Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.
