Разводка и скрытие телевизионного кабеля в квартире

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

  • Длина.
  • Толщина.
  • Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

  • Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
  • Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
  • Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Приборы, применяемые для разветвления

Соединяя провода между собой и производя разводку к телевизорам, используются различные устройства:

  1. Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
  2. Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
  3. Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.

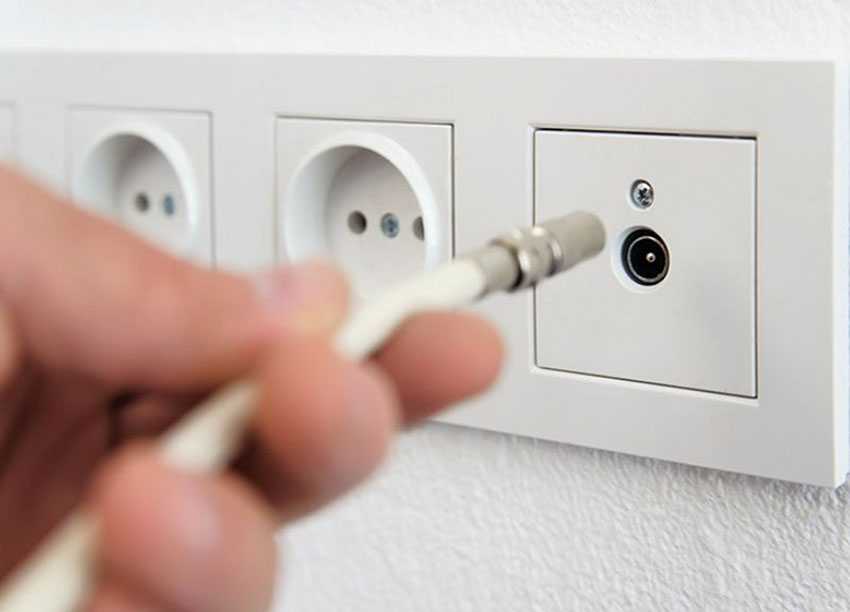

  4. Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
  5. Антенный штекер.

Выполняют роль конечной точки в подключении телевизионного кабеля к розетке и телевизору. Штекер подсоединяется при помощи пайки либо навинчивания его на провод.

Настройка телевизора и антенны

Благодаря общепринятому алгоритму настройки антенн удается получить качественный сигнал:

  • Выявление центрального спутника. Происходит при присоединении провода центрального конвентора ко входу специального переключателя и прокладывании кабеля от выхода переключателя ко входу ресивера или ТВ-тюнера и его присоединении. Настройки проиводятся, согласно инструкции по эксплуатации и координатам спутника, при включенном тюнере (ресивере).
  • Захватывание сигнала. При выставленных параметрах необходимо вращать антенну до появления сигнала приемлемого качества. Настройку выполняет мастер-монтажник, осуществляющий установку ТВ-антенн, цена оговаривается отдельно.

После настройки на экране должен возникнуть список доступных каналов. Отсутствие препятствий на линии сигнала антенны, а также спутника — главное условие бесперебойного функционирования устройств. Телевизор далее можно настроить в автоматическом режиме самостоятельно.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

  • От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
  • Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Монтируется розетка (см. Как выполняется подключение розетки телевизионной). Выбирается она под требуемый F-разъем, который может быть прямым или угловым.

Правила монтажа антенного кабеля

  • Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
  • Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
  • Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
  • Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
  • Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
  • Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
  • При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

https://youtube.com/watch?v=QM0h6JNZ9Jg

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

  • Определяется нужный кабель, и протягивается до требуемого этажа.
  • Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
  • В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Как спрятать ТВ-провод в квартире

Впрочем, купить сплиттер недостаточно. Для начала необходимо составить схему, при использовании которых будет реализовано наименьшее количество разветвлений и розеток. Чем их больше, тем сильнее затухание сигнала. При составлении плана нужно руководствоваться несколькими правилами:

  • расстояние от кабеля до электропроводки должно быть более 10 см;
  • нельзя оставлять незащищенным провод там, где он может быть поврежден;
  • если длина кабеля составит более 30-40 м, может потребоваться усилитель сигнала;
  • чем меньше сгибов, тем ниже вероятность излома кабеля;
  • провода должны быть надежно скрыты от детей и домашних животных;
  • телевизионный кабель относится к слаботочным, если прокладывать его вместе с другими проводами, то стоит также выбирать слаботочку.

Также придется задуматься над тем, какой способ спрятать кабель больше всего подходит в конкретной ситуации.

Самый популярный вариант — использование плинтусов с кабель-каналом. Способ очень простой и не требует практически никаких дополнительных навыков. Однако при этом придется отдельно позаботиться о порогах. Очевидный минус: в некоторых случаях кабель-канал может выглядеть чужеродным элементом дизайна.

В том случае, если в квартире идет или планируется ремонт, кабель стоит спрятать в штробы. Такое решение позволит избежать каких-то проблем с декорированием, да и от детей и животных провода можно спрятать надежно. А выход кабеля реализовать в виде розетки. Главный недостаток такого подхода — «капитальность». В том случае, если захочется телевизор переставить розетку тоже придется переносить.

Вариант решения данной проблемы достаточно прост — штробы можно прокладывать не по всей стене, а от розетки до плинтуса. Тогда объем повреждений, если кабель нужно будет перенести, окажется минимальным.

Кстати, отверстия можно делать не в стене, а в полу. Тогда под полами каналы будут незаметны при переносе кабеля. Впрочем, здесь все зависит от того, какое напольное покрытие в квартире использовали.

Еще один способ спрятать телевизионный провод: задуматься о декорировании. Можно выбрать дизайн помещения, при котором кабель станет частью стиля. А можно использовать различные держатели и наклейки, которые позволят оригинально обыграть совсем не скрытый от взглядов коаксиал.

Правда, у такого способа есть минус — доступность коммуникаций для животных. И если вы решите завести щенка, вполне можете столкнуться с необходимостью менять перекушенный телевизионный кабель.

Способы прокладки телевизионного кабеля

К способам прокладки телевизионного кабеля относят: открытый способ и прокладка в кабель-канале либо штробе.

Первый участок, от щитовой до разветвления в квартиру, обязательно проложите в кабель-канале. Пусть он изначально и превышает нужную ширину, но ведь жизнь изменчива, и со временем понадобится провести витой шнур для интернета и телефонной «лапши». Подключаясь к щитовой, минимизируйте кусок провода баз экранного покрытия. Это улучшит качество изображения.

От ответвления подключайте провод через F-разъемы. В домашних условиях используйте их резьбовые варианты

Посредством предусмотренной внутренней резьбы, такие разъемы позволяют легко перемонтировать всю сеть, что, согласитесь, немаловажно. Обжимные F-разъемы встречаются крайне редко

Дальше пришел черед монтажа разветвителя

Для него важно выбрать правильное место. При установке побеспокойтесь о том, чтобы он не испортил вам интерьер, ввиду непрезентабельного своего вида

Но и не прячьте его в не слишком удобное для свободного доступа место. Бывалые мастера советуют покупать эту деталь с «запасом» выходов. Разница между разветвителем на 2 выхода и на 8 выходов копеечная, но отдача может быть совершенно разная.

Наконец монтируем розетку. Выбирайте ее под нужный F-разъем (прямой или угловой), потому как в строении имеются принципиальные отличия.

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

  1. Схема электропроводки;
  2. Чертеж  прохождения кабель канала;
  3. Покупка кабель канала с аксессуарами;
  4. Разметка трассы кабель канала;
  5. Подготовка  кабель канала к монтажу;
  6. Монтаж кабель канала по размеченной трассе;
  7. Прокладка и закрепление кабелей в канале;
  8. Закрыть крышки кабель канала;
  9. Установка розеток и выключателей.

Чертеж  прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.



Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и  нитку для отбива прямой линии.

Подготовка  кабель канала к монтажу

Подготовка  кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а  устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то  саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что  в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

  • Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
  • Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
  • Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.

разделение силовых и слаботочных кабелей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Где нельзя сверлить ПВХ-окна?

Стеклопакет и защелки (места крепления штапиков) являются самыми уязвимыми местами пластикового окна. Проделывать отверстия по периметру соединения штапика настоятельно не рекомендуется во избежание повреждения. Самым неприемлемым участком для сверления отверстий считается расстояние от того места, где начинается уплотнитель штапика и до его нижней границы, но не менее 20 миллиметров. Чтобы избежать риска повреждения стеклопакета, обязательно учитывайте это расстояние.

Также нельзя сверлить подвижные части пластиковой оконной конструкции. Проделывать отверстия можно только в раме и глухих створках.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы

Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции

Правила прокладки кабеля и последовательность действий

Коаксиальный провод совмещает в себе две функции — передачу сигнала от приемника к отображающему прибору и защиту от воздействия внешних электромагнитных излучений. Для обеспечения сигнала наилучшего качества прокладка антенного кабеля должна реализоваться грамотно, чтобы сохранить эти характеристики.

В первую очередь нужно составить небольшую схему протяженности с минимальным количеством переходников и стыков. Уже на этом этапе необходимо предусмотреть метод маскировки, т. к. от этого зависит не только дизайн, но и необходимая прочность защитного покрытия. В частном доме часть проводника может располагаться на улице

Поэтому, выбирая подходящую модель, следует особое внимание уделить его плотности и наличию влагозащитного слоя

Прокладка коаксиального кабеля в разветвленных системах осуществляется посредством штекеров, сумматоров, сплиттеров, розеток и т.д. Чем их больше, тем сильнее будет затухание сигнала. Для устранения этой проблемы нужно выбирать только качественные изделия.

После распланировки прохождения телевизионного кабеля в квартире или частном доме закупается все необходимое оборудование. Затем приступают к монтажу, который начинается от подсоединения непосредственно к антенне, заведения ко всем точкам подключения, проверки и декорирования. Процесс требует придерживаться нескольких правил:

  • не рекомендуется сгибать провода и оставлять там, где их легко повредить;
  • расстояние от электрической проводки должно быть не менее 10 см;
  • в случае деформации внешней оболочки нужно заменить поврежденный участок или запаять его пластиком, иначе защитный экран начнет разъедать коррозия и сигнал испортится;
  • при укладывании в штробу с последующей заделкой нужно поместить проводник в защитный канал;
  • если длина кабеля от приемника к декодеру превышает 40 м, нужно установить усилитель сигнала;
  • для облегчения дальнейшего обслуживания все провода нужно описать, прикрепив к ним пластиковые бирки.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

  1. По способу монтажа и расположения в пространстве.
  2. По материалу, из которого он изготовлен.
  3. По конструкции.
  4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

  • Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
  • Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
  • Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
  • Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

  • ПВХ.
  • Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
  • Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

  • Гладкие. Сплошной гладкий корпус.
  • Перфорированные. Легче и дешевле обычных.
  • Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
  • Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

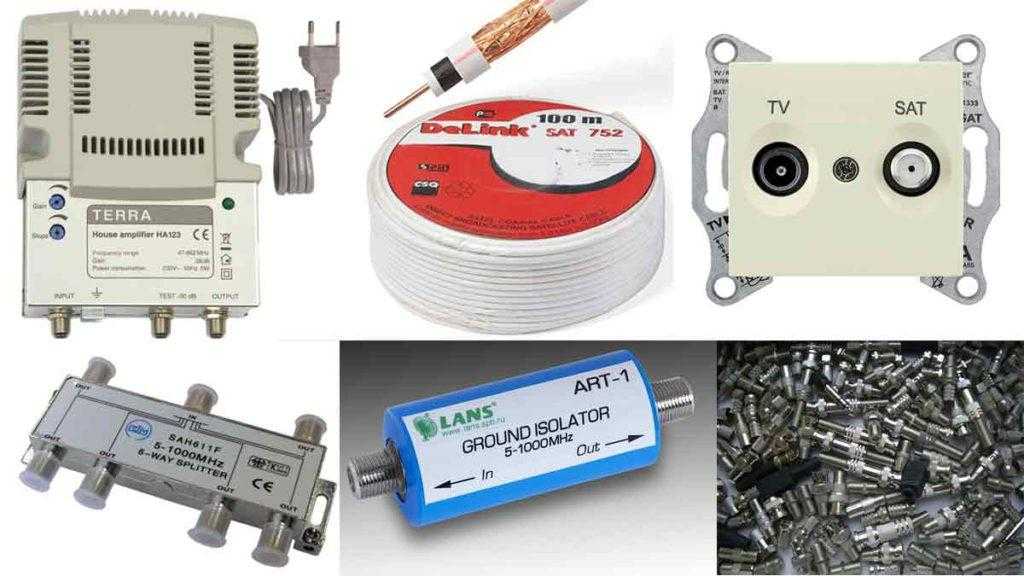

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Способы прокладки кабеля

А в остальном прокладывание кабеля для приема ТВ – сигналов ничем не отличается от прокладывания кабеля или проводов для ведения сети электропередач. Точно также провод или кабель для ТВ можно смонтировать открытым или закрытым способом. При открытом способе вы просто крепите кабель к стене и подключаете к антенне, но это будет выглядеть не очень эстетично и поэтому рекомендуется прокладывать кабель или в кабель-канал или прятать его под дальнейшую отделку стен дома или квартиры. Для закрепления нескольких проводов или кабелей в кабель – канале и их дополнительной фиксации лучше всего применять дюбель – хомуты. Это поможет вам при монтаже и не даст проводам или кабелям рассыпаться на отдельные группы.

Но если в вашем доме планируется прокладывание изначально электрического кабеля большой мощности, что само по себе подразумевает использование толстого кабеля, то для кабеля ТВ будет лучше проложить отдельный кабель-канал. Так как категорически не рекомендуется, чтобы радиус всех проводов и кабелей, собранных в одном кабель – канале превышал три с половиной сантиметра.

Если при дальнейшей отделке дома или квартиры будет делаться подвесной потолок, то монтаж ТВ кабеля следует проводить после натяжения потолка. Это даст вам возможность, в случае надобности, сохранить потолок в целостном виде. Точно так же поступают с ТВ кабелем, если в дальнейшем ремонте стены будут обшиваться гипсокартонном.

Разводка кабеля ТВ

Иногда возникает надобность произвести разводку ТВ кабеля. Зачастую случается так, что точки приема ТВ сигнала находятся в разных комнатах дома или квартиры, поэтому следует проводить данные работы только при использовании специального приспособления. Ни в коем случае нельзя производить никакие скрутки из кабеля. Это может привести к полной или частичной потери ТВ сигнала.

Сами точки разветвления кабеля для ТВ рекомендуется располагать в распредкоробках, которые используются при монтаже электрического кабеля. Это даст вам возможность свободного доступа к кабелю в любое время.

Иногда в многоэтажных домах уже имеется выход к антенне общедомового пользования. Выходы такой антенны находятся на площадке подъезда, рядом со щитом электропитания. Прежде чем провести подсоединение к данному виду антенны следует уточнить в домовом комитете или управляющей компании кому конкретно принадлежит данная антенна, какого диапазона ТВ передачи она способна транслировать, ну и, конечно, сумму ежемесячной оплаты за пользование антенной. И только после уточнения всех этих вопросов можно приступать к проведению такого вида антенны в вашу квартиру. Это можно будет сделать с использованием обычных электрических «автоматов». А если вы поставите «автомат» на несколько пар, то при проведении в квартиру телефонного кабеля или провода для Интернета, у вас уже будет готовое место для их крепления на щите в подъезде.

Наши преимущества

Доступность. Мы открыты вашим заявкам каждый день, поскольку работаем без выходных. Вы можете оставить заявку на нашем сайте или позвонить нашему диспетчеру, назначить желаемое время нашего визита, и наш специалист прибудет к вам во всеоружии точно в срок. Полный арсенал. Мы обладаем всем нужным оборудованием для монтажа телефонного и телевизионного кабеля в квартире. Также мы привозим с собой расходные материалы. Качество работы. Наши мастера – настоящие профессионалы своего дела. Они выполнят свою работу настолько качественно, что вы будете пользоваться телевизором и телефоном много лет и вспоминать нашего специалиста добрым словом. Гибкая ценовая политика. Наши услуги доступны любой категории клиентов, а наши цены становятся доступнее, когда мы устраиваем соблазнительные акции и предлагаем внушительные скидки.

Итак, если вам требуется прокладка телефонного или телевизионного кабеля, обращайтесь к нам. Вы останетесь довольны нашей работой.

Если качество телевещания перестало вас устраивать, это не всегда повод установить телевизор новой модели. Иногда это повод для того, чтобы проверить целостность ТВ-кабеля и его качество. Особенно остро эта проблема возникает в старых домах, где телевизионный кабель проложен еще в прошлом веке и качество разъемов оставляет желать лучшего. Прокладка или замена ТВ кабеля

Прокладка антенного кабеля от м\п 100
Прокладка кабеля от эл.щитка до 1 телевизора 1400
Прокладка кабеля к 2 телевизорам и более 1400 + 700
Установка, замена ТВ или интернет розетки 350

Все цены указаны со стоимостью выезда мастера по Москве и в ближнее Подмосковье.

Наш сервис выполняет работы по всей Москве и Московской области.

Сегодня мы расскажем вам про прокладку телевизионного кабеля в квартиру. Мы расскажем про разводку кабеля по квартире к телевизорам и осветим основные моменты и правила этого процесса. А главное, мы сообщим вам, как сделать так, чтобы качество изображения и звука в телевизоре было отличным.

Чтобы успешно проложить в квартире ТВ кабель, нужно учитывать некоторые правила и особенности этого вида работ. Мы будем рассматривать самый сложный вариант таких работ – подвод кабеля с лестничной клетки через межэтажную щитовую коробку с последующей разводкой ТВ кабеля к телевизорам.

Прокладывая кабель, помните следующие правила:

Телевизионные кабели для подключения соединяются между собой и затем подключаются к телевизору с помощью специальных устройств.

Чтобы смонтировать телекабель в квартире, необходимо приобрести:

  • усилитель телесигнала. Он используется в любой квартире для усиления сигнала, идущего от общей телевизионной антенны к телевизору. Он подсоединяется к телекабелю на винтовых разъемах;
  • разветвитель телекабеля. Он передает сигнал от антенны в разные комнаты квартиры к различным телевизорам;
  • сумматор ТВ сигналов. Он похож на разветвитель. Он суммирует телесигналы от антенн с разными частотными диапазонами в один телесигнал и подает его по одному кабелю к телевизору;
  • телевизионная розетка с F разъемом. Она нужна для подключения антенного штекера. Это итоговый пункт подачи телесигнала к телевизору. Она крепится в коробке в стене. Телевизионный кабель, который идет к ней, крепится на винтовых зажимах;
  • антенные штекеры. Они нужны для итогового подключения телевизора кабелем с двухсторонними антенными штекерами к ТВ розетке. Эти штекеры присоединяются к кабелю пайкой и навинчиванием штекера на кабель. В результате, создается прочное экранированное соединение.

Наши преимущества

Доступность. Мы открыты вашим заявкам каждый день, поскольку работаем без выходных. Вы можете оставить заявку на нашем сайте или позвонить нашему диспетчеру, назначить желаемое время нашего визита, и наш специалист прибудет к вам во всеоружии точно в срок.
Полный арсенал. Мы обладаем всем нужным оборудованием для монтажа телефонного и телевизионного кабеля в квартире. Также мы привозим с собой расходные материалы.
Качество работы. Наши мастера – настоящие профессионалы своего дела. Они выполнят свою работу настолько качественно, что вы будете пользоваться телевизором и телефоном много лет и вспоминать нашего специалиста добрым словом.
Гибкая ценовая политика. Наши услуги доступны любой категории клиентов, а наши цены становятся доступнее, когда мы устраиваем соблазнительные акции и предлагаем внушительные скидки.

Итак, если вам требуется прокладка телефонного или телевизионного кабеля, обращайтесь к нам. Вы останетесь довольны нашей работой.

Прокладка антенного кабеля от м\п

100

Прокладка кабеля от эл.щитка до 1 телевизора

1400

Прокладка кабеля к 2 телевизорам и более 1400 +

700

Установка, замена ТВ или интернет розетки

350

Все цены указаны со стоимостью выезда мастера по Москве и в ближнее Подмосковье.

Наш сервис выполняет работы по всей Москве и Московской области.

Сегодня мы расскажем вам про прокладку телевизионного кабеля в квартиру. Мы расскажем про разводку кабеля по квартире к телевизорам и осветим основные моменты и правила этого процесса. А главное, мы сообщим вам, как сделать так, чтобы качество изображения и звука в телевизоре было отличным.

Чтобы успешно проложить в квартире ТВ кабель, нужно учитывать некоторые правила и особенности этого вида работ. Мы будем рассматривать самый сложный вариант таких работ – подвод кабеля с лестничной клетки через межэтажную щитовую коробку с последующей разводкой ТВ кабеля к телевизорам.

Прокладывая кабель, помните следующие правила:

Телевизионные кабели для подключения соединяются между собой и затем подключаются к телевизору с помощью специальных устройств.

Чтобы смонтировать телекабель в квартире, необходимо приобрести:

  • усилитель телесигнала. Он используется в любой квартире для усиления сигнала, идущего от общей телевизионной антенны к телевизору. Он подсоединяется к телекабелю на винтовых разъемах;
  • разветвитель телекабеля. Он передает сигнал от антенны в разные комнаты квартиры к различным телевизорам;
  • сумматор ТВ сигналов. Он похож на разветвитель. Он суммирует телесигналы от антенн с разными частотными диапазонами в один телесигнал и подает его по одному кабелю к телевизору;
  • телевизионная розетка с F разъемом. Она нужна для подключения антенного штекера. Это итоговый пункт подачи телесигнала к телевизору. Она крепится в коробке в стене. Телевизионный кабель, который идет к ней, крепится на винтовых зажимах;
  • антенные штекеры. Они нужны для итогового подключения телевизора кабелем с двухсторонними антенными штекерами к ТВ розетке. Эти штекеры присоединяются к кабелю пайкой и навинчиванием штекера на кабель. В результате, создается прочное экранированное соединение.

Прокладка ТВ-кабеля по квартире: техническая часть

Нужно понимать, что коаксиальный кабель не удастся развести по квартире, используя подручные способы. Скрутка и синяя изолента — не то решение, которое может решить вопрос. Последствия такого выбора окажутся достаточно печальными — сразу на всех устройствах качество сигнала значительно упадет и появятся помехи.

Единственный способ обеспечить качественное подключение антенного кабеля сразу к нескольким устройствам — использование разветвителя (антенного сплиттера). Цены на них начинаются от 150 рублей и это, согласитесь, недорогая плата за решение проблем. Например, направленный сплиттер DEXP SA3D с тремя направлениями (возможностью развести сигнал сразу между тремя устройствами) стоит всего 190 рублей.

При выборе разветвителя не гонитесь за количеством устройств, на которые от него можно провести кабель. Выбирайте ровно то количество каналов, которое требуется конкретно в данный момент. Это не настолько дорогая вещь, чтобы не позволить себе ее заменить при покупке нового приемника. Между тем сам пассивный разветвитель гасит сигнал, и, значит, большее число каналов приведет к ухудшению картинки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
