Разводка электропроводки в гараже своими руками

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

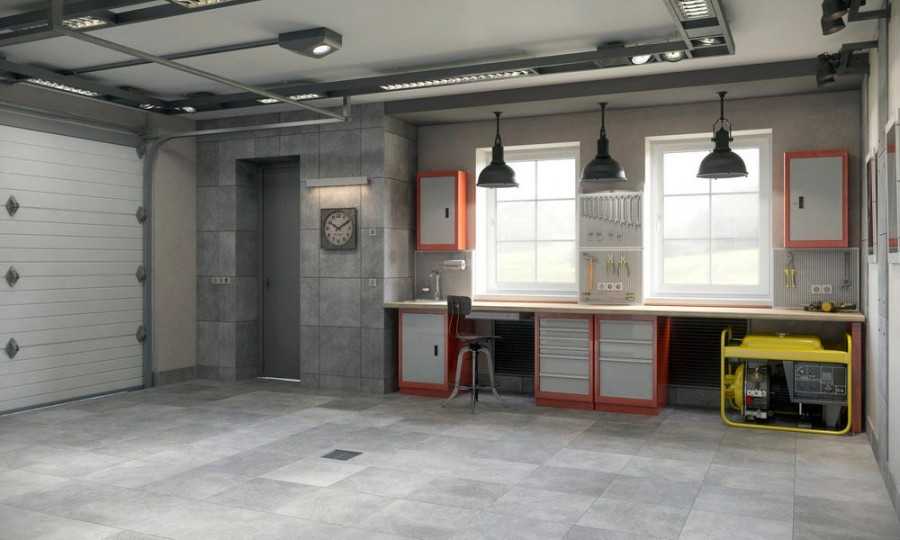

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

Лучше устанавливать лампы парами – с левой и правой стороны от машины.
Еще можно расположить источники свет сзади и спереди от машины
Зависит вариант размещения ламп от нужд автовладельца.
?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.

Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик
Он должен выдерживать серьезные нагрузки.
К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А

Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой

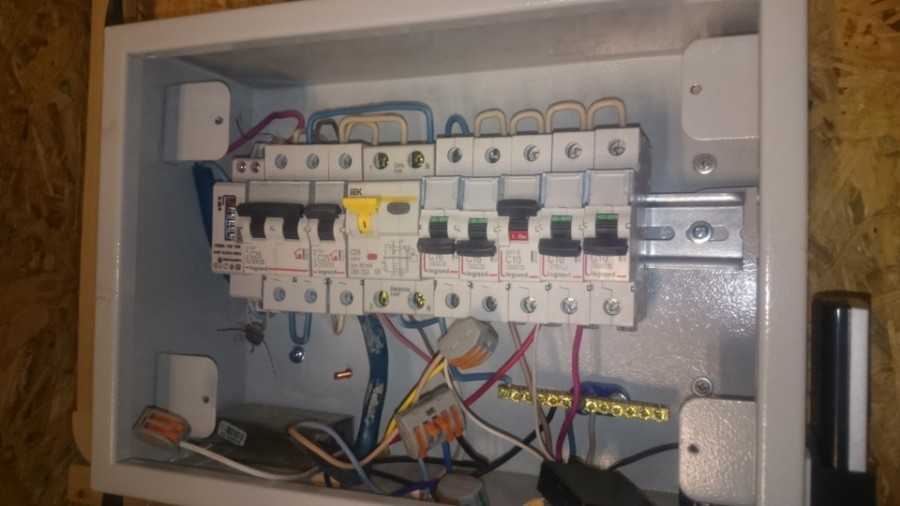

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Медный провод

Электропровода из этого металла характеризуются меньшим удельным сопротивлением. То есть при одинаковом размере сечения такой металлический шнур пропустит больше тока, чем алюминиевый. Также медный провод имеет следующие свойства:

• устойчив к физическому воздействию
• обладает большим сроком эксплуатации
• не снижает уровень токопроводимости при окислении

Как и алюминий, медь окисляется. Но пленка, образующаяся на поверхности, имеет совсем другие свойства. В отличие от пленки на алюминии, она обладает большей токопроводимостью. Но ее легко нарушить, для этого достаточно скрутить два электрокабеля. Окисление происходит при невысокой температуре, процесс ускоряется при нагревании меди свыше 70 градусов.

Исходя из свойств медного электропровода, очевидно, что его использование позволяет получить качественный и безопасный кабель для проводки в гараже.

Основные моменты по технике безопасности

1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Это интересно: Подключение варочной панели и духовки к розетке 380В — выкладываем во всех подробностях

Полезные советы

По мнению тех, кому уже приходилось создавать скрытую проводку в гараже, самое лучшее решение – это протянуть кабельные каналы из негорючих материалов. Гладкая поверхность с внутренней стороны куда удобнее, чем гофрированный рукав. Если вдруг проводка не выдержит, всегда получится открыть небольшой участок стены и поменять выгоревший провод или даже часть канала.

С его помощью обеспечивается естественный свет и поддерживается наиболее экономичный режим использования приборов. А это значит, что те же провода и распределительные узлы проработают дольше.

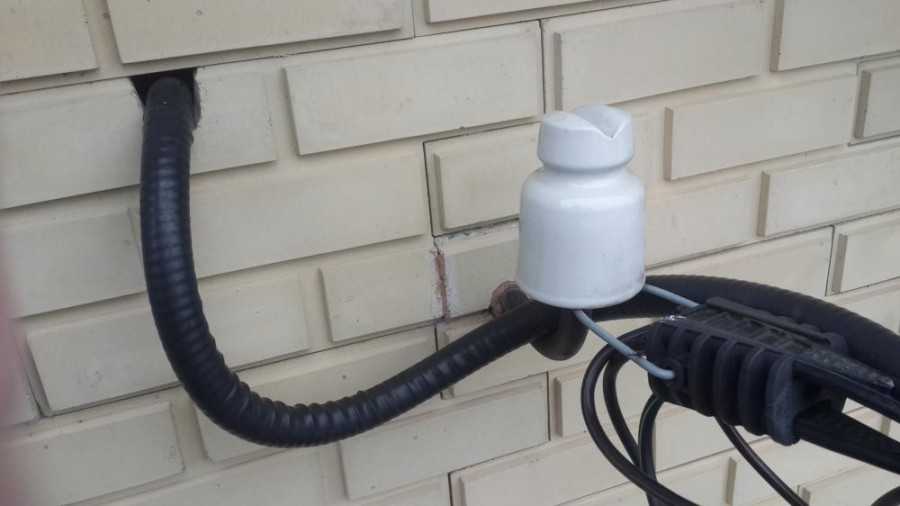

Ввод электричества в гараж традиционно обеспечивают «гусаки» – дюймовые трубы из металла, ставящиеся на крышах. Вершины стоек служат для закрепления штырей, оснащенных керамическими изоляторами. Подобный способ соединения допустим лишь тогда, когда он упомянут в технических условиях, выдаваемых электросетевыми компаниями. Стандартная высота «гусаков» – 2-2,2 м, свешиваемый конец кабеля не должен опускаться ниже 2 м.

Подключение через выносной опорный столб означает, что кабель будет протянут напрямую от линии к вводному щитку. В жилых домах подобная схема оправдана, однако размещение счетчика на внешней стене гаража – соблазн для вандалов и охотников за цветным металлом.

Перед тем, как протягивать провода, нужно приготовить:

• остро заточенный нож (он позволит зачистить провод);
• кусачки (желательно с изолированными рукоятками);
• плоскую и крестовую отвертки;
• тестер (помогает обнаружить присутствие тока на различных участках сети при ее проверке).

Очень важно, чтобы она была одновременно эластичной (так удобнее работать) и прочной (от этого зависит срок службы и безопасность использования). Нельзя приступать к работе с отдельными участками проводки, не убедившись, что они надежно обесточены

Также следует учесть, что монтаж наружных проводов и их подключение к вводу в гараж должны производиться только профессионалами. Входное отверстие должно располагаться на достаточно большой высоте и наклоняться наружу, чтобы избежать залива осадками и проникновения их внутрь.

Розетки стоит распределить равномерно, если только иное расположение их не продиктовано особенностями помещения и желаемыми точками подключения инструмента. Если приходится работать на высоте (скажем, протягивая провода на потолке и в верхней части стен), использовать нужно только козлы, помосты или стремянки.

До начала работ желательно всякий раз проверять инструмент на исправность, а провода – на целостность изоляции.

О том, как сделать электропроводку в гараже самостоятельно, смотрите в следующем видеоролике.

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.

• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

  Кабель для проводки различного сечения

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.

• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Это интересно: Спальня в стиле барокко — полезно знать

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.

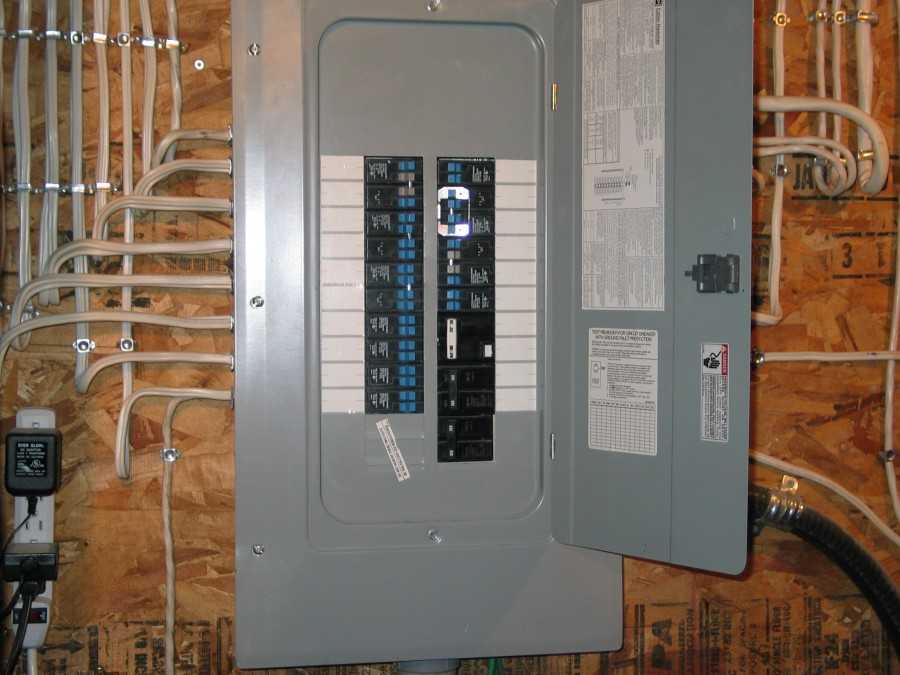

• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.
