Как найти короткое замыкание в скрытой проводке: способы поиска кз

Диагностика неисправностей

До проверки проводки рекомендуется измерить напряжение электроцепи между разными элементами и электрооборудованием следующим образом:

  • взять вольтметр или перевести в соответствующий режим мультиметр;
  • коснуться одним щупом тестера к «минусу» аккумулятора или к массе машины;
  • другой щуп поместить на подающий провод линии.

Выведенный на экран результат следует сравнить со значениями, указанными в руководстве по эксплуатации данной модели машины. После замера напряжения можно переходить к поиску короткого замыкания, для чего также потребуется вышеупомянутые приборы, в том числе контрольная лампа, которая при отсутствии проблем с проводкой не должна загораться. При наличии замыкания тестер подаст соответствующий звуковой сигнал.

Замыкание проводки обычно говорит о неисправностях в одном из двух мест: в оборудовании-потребителе или в одном или нескольких проводах. Перед замером в проверяемой зоне убирают предохранители, после чего на клеммы предохранительного элемента устанавливают щуп, где нулевое показание скажет о замыкании.

Если после касания проводов прибор покажет появление напряжения на линии, то проблема действительно заключается в проводах, требующих замены.

Следующим этапом идет проверка заземления, нарушение которого вызывает коррозия или окисление металлических деталей, а также ослабление креплений. Для поиска неполадок потребуется:

  • отключить аккумулятор;
  • приложить один щуп тестера к металлу кузова;
  • приложить другой щуп к соединительному месту проводки или части заземления.

Полученный результат также рекомендуется сопоставить с заводскими требованиями согласно руководству по эксплуатации. При большом расхождении показателей потребуется зачистки металла в месте заземления и проверка прочности крепления для восстановления.

Еще одной проблемной зоной считается узел соединения проводов, где помимо обрыва, испорченной изоляции и нарушения целостности электролинии, окисляются контакты, что можно определить уже при визуальном осмотре. В таком случае придется заниматься пайкой проводов с разъемами на поврежденном участке.

Если у автомобилиста нет приборов для обнаружения короткого замыкания, он может использовать меньший по сравнению со штатным предохранитель. Одну или пару жилок автомобильного провода со снятой с него изоляцией наматывают на предохранитель, всю проводку условно разделяют на части, разделяя соединения, и начинают поиск того фрагмента, где провод вызывает замыкание.

Так, на современных моделях проводку называют передней и задней, поэтому если предохранитель сгорает с отключенной передней проводкой, неполадку следует искать спереди.

Разделителем для проводов могут выступать выключатели или реле, то есть, при сгорании предохранителя в результате активации той или иной клавиши можно говорить о коротком замыкании. Тогда следует извлечь то реле в электрической цепи, которое включается при нажатии клавиши, после чего снова провести проверку. Таким образом, можно определить, в какой части происходит замыкание.

Поиск так называемого «коротыша», как называют замыкание профессиональные электрики, преимущественно осуществляется путем исключения, что является весьма длительным занятием. Автомобилисту понадобится последовательно отключать все возможные потребители электроэнергии на соответствующей электроцепи, узнать о которых можно из автомобильной электросхемы автомобиля.

Так как некоторые провода находятся в труднодоступных местах, например, под торпедой, начать следует не с осмотра общей проводки, а именно с исключения потребителей.

Чтобы обнаружить то оборудование, где произошло короткое замыкание, рассматриваемая электролиния должна находиться под напряжением. Из-за того, что предохранитель при активации цепи мгновенно сгорает, перед началом поисков необходимо подключить к линии отдельный мощный потребитель электричества для снижения высокого тока замыкания и недопущения возгорания проводки.

Заключение

Поломки и неполадки с автомобилем могут произойти в любой момент, в том числе когда водителю будет недоступна профессиональная помощь. Если во время поездки за город, на природу или на трассе в отдалении от населенных пунктов водитель столкнется с коротким замыканием, понимание устройства электроцепи и шагов в обнаружении поможет водителю благополучно добраться до центра техпомощи.

Видео про устройство электрооборудования в машине:

Основные причины

Если подключение устройства в розеточную группу приведёт к превышению суммарной мощности, его следует подсоединить к другой цепи

Автомат в распределительном щитке может сработать вследствие следующих причин:

  • подключение слишком большой нагрузки;
  • короткое замыкание;
  • неисправность самого автомата.

При включении в сеть большого количества электроприборов в цепи может возникнуть ток, значение которого превышает допустимое для этой цепи.

Это может случиться, когда одновременно включаются чайник, машина для стирки, электроплита и другие приборы. В этом случае срабатывает автомат, который отключает сеть.

В современных автоматах на превышение тока реагирует тепловой расцепитель.

При частых срабатываниях автоматического выключателя категорически запрещается его замена на аппарат с большим номиналом!

В случае короткого замыкания происходит резкое увеличение тока. Тогда срабатывает электромагнитный расцепитель автомата. При этом в катушку втягивается сердечник и через рычаги размыкает контакты. Время срабатывания этого расцепителя не превышает 0,02 с.

В некоторых случаях виновником отключения может стать неисправность самого автомата, представляющего довольно сложную конструкцию.

Возможные последствия

Короткое замыкание — самая частая причина пожаров в квартирах и домах

Последствиями внезапного отключения сети при срабатывании автомата, в худшем случае, могут быть перерывы в компьютерной игре или в работе стиральной машины. Гораздо более тяжёлые последствия могут возникнуть, если автомат не сработает. Например, если он откажет при коротком замыкании, то может возникнуть возгорание, которое часто приводит к пожару.

Что делать

Если у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели

В случае отключения сети вначале желательно разобраться в том, почему выбивает автомат в щитке. Для этого можно использовать следующий алгоритм:

  1. Определить суммарную мощность всех подключённых электроприборов.
  2. Разделить суммарную мощность на напряжение 220 В и определить суммарный потребляемый ток (Iп).
  3. Сравнить потребляемый ток с номинальным током (Iн) автомата.
  4. Если Iп > Iн, то необходимо сократить число включённых приборов таким образом, чтобы Iп

Если неисправность связана с появлением короткого замыкания, то вначале необходимо проверить каждый из подключённых приборов. Это можно сделать, например, путём их поочерёдного отключения. Если окажется, что при отключении всех электроприборов в цепи остаётся короткое замыкание, то следует проверить саму электропроводку, в том числе такие её элементы, как выключатели или розетки.

Если окажется, что автомат отключается сам по себе независимо от наличия неисправностей в цепи, то его следует заменить на исправный.

Поскольку по технике безопасности замену такого прибора необходимо производить при отключённом напряжении, подводимом к щитку, то эту замену лучше поручить электромонтёру.

В большинстве случаев срабатывание автомата в щитке — его штатная работа, и то, что он её выполняет — очень хорошо, так и должно быть, но при условии, что сам автоматический выключатель исправен. Для проверки работы электрической сети в квартире или доме лучше пригласить специалиста.

Причины и устранение коротких замыканий в кабелях и соединениях

КЗ возникает по следующим причинам:

  • физический износ изоляции;
  • повреждение изоляции грызунами;
  • значительный перегрев изоляции кабелей;
  • прямое соединение фазного и нулевого проводов.

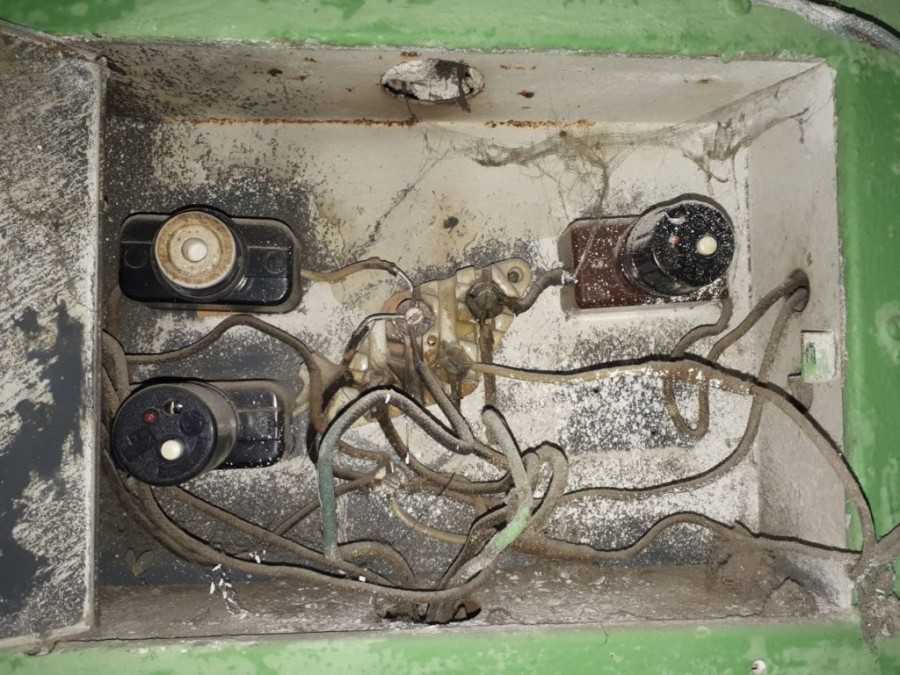

Физический износ изоляции

Скрытая проводка это удобно и экономно!

Изоляционные оболочки для проводов изготавливают в основном из поливинилхлорида. Виниловый материал может сохранять свои эксплуатационные качества на протяжении не одного десятка лет. Но агрессивная среда может значительно укоротить срок службы защитного слоя проводов. Этому же фактору подвержены все виды изоляционных лент.

Устранение короткого замыкания вследствие физического износа кабелей и проводов заключается в постоянном контроле состояния проводников и своевременной заменой на новую электротехническую продукцию.

Важно! Когда пропадает звук в правом или левом канале наушников или колонок, следует проверить состояние токоподводящих проводов. Плохая пайка, низкокачественная изоляция могут вызвать КЗ, и звуковоспроизводящие приборы выходят из строя

Это часто встречается в дешёвой китайской продукции, где используются тонкие быстроизнашиваемые проводки.

Повреждение изоляции грызунами

Мыши и крысы нередко становятся виновниками короткого замыкания. Кабели, проложенные в подвальных помещениях и под землёй, зачастую подвергаются риску повреждения грызунами. Прогрызая защитную оболочку силовых проводников, мелкие животные провоцируют замыкание оголённых проводов между собой и на землю.

Устранить такие негативные явления прокладки подземных коммуникаций можно, используя бронировку поверхностного слоя изоляции кабельной продукции. Бронированные кабели обладают повышенной защитой от внешнего физического воздействия, в том числе от грызунов. При этом необходимо сделать санацию в местах обитания мелких вредителей.

Обратите внимание! В гаражах нередко появляются грызуны. Питаясь запасами продовольствия в подвалах боксов, мыши и крысы не брезгуют изоляцией проводки автомобиля

Они могут повредить провода, идущие от аккумулятора, стартера или генератора. В результате происходит замыкание силовых проводов, что может садить АКБ и при движении привести к пожару в машине.

Значительный перегрев изоляции кабелей

В результате большого нагрева изоляция разрушается, что ещё хуже – она может загореться. Перегрев происходит в результате резкого возрастания количества ампер силы тока. Обычно причиной тому являются скачки напряжения в розетках централизованной электросети.

Какой делать защиту от резкого возрастания напряжения и силы тока, решает сам хозяин жилища. Иногда лучше обращаться к специалистам, чтобы они предложили наилучший вариант исключения перегрева кабелей и проводов. Эффективным средством предотвращения негативного фактора является установка автоматических предохранительных блоков.

Электрическую сеть дома или квартиры разделяют на отдельные ветви, которые запитывают от определённого автомата. Назначение каждого прибора маркируют.

Для того чтобы избежать перегрева материнской платы ПК, компьютер подключают к розетке через стабилизатор напряжения. Также подсоединяют стабилизаторы к другим электрическим и электронным приборам. В некоторых случаях устанавливают единый стабилизатор на входе сети электроснабжения.

Прямое соединение фазного и нулевого проводов

В результате прямого контакта между фазным и нулевым проводами мгновенно происходит короткое замыкание. Самое опасное – это то, что может возникнуть электрическая дуга, которая может привести к пожару и произвести значительные разрушения окружающего пространства.

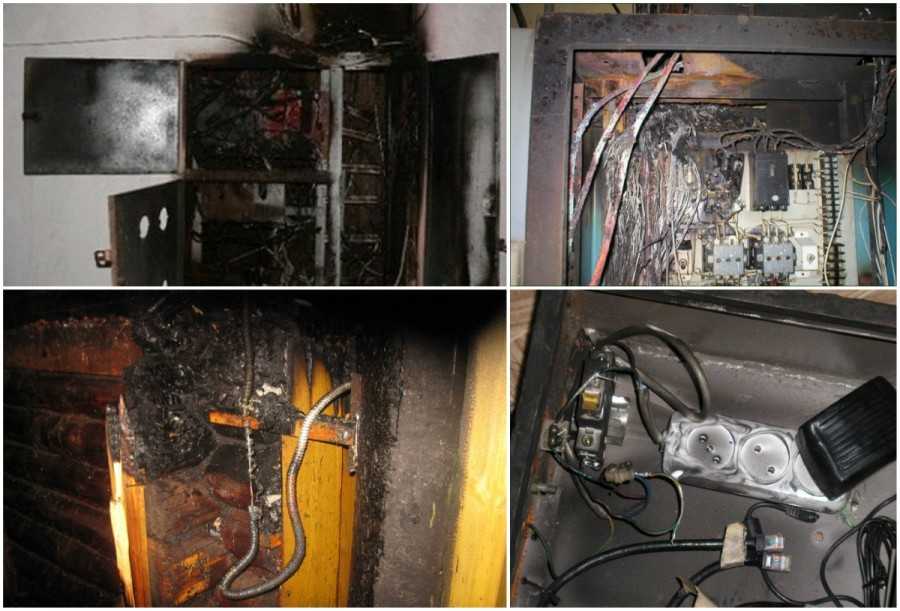

Следствие замыкания в электрощитовой

Опасность КЗ

Думаю, если вы смотрели фильмы или сериалы про спасателей или полицию, то часто слышали, что в случае пожара сразу думают на короткое замыкание проводки в квартире – при повышении напряжения неправильно сконструированная проводка может не выдержать, случится замыкание и если ситуация критическая, может возникнуть огонь, что в последствии приводит к пожару.

Именно по этой причине нужно знать что такое КЗ, как этот процесс возникает и по каким причинам, дабы знать основав факторы и эффект, который возникает в данной ситуации.

И, что самое главное, предугадать возгорание или предвидеть в каком месте будет происходить возгорание достаточно сложно, для этого уже нужно иметь техническое образование и понимать как работает сеть, в каких местах есть слабые места и после этого уже решать проблему.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

  • Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
  • Взведите автоматический выключатель в рабочее положение;
  • Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
  • Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

  • Отключаете электропитание. Полностью.
  • Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).

  • Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
  • Нашли группу с коротким замыканием. Продолжаем.
  • Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
  • Этот участок цепи нужно поменять.
  • Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru

Ehto.ru

Как найти короткое замыкание в проводке

Как правило, поиск замыкания происходит уже после того, как выбило пробки или автоматический выключатель.

Тут есть несколько вариантов:

  • внешний осмотр;
  • использование специальных приборов;
  • исключением;
  • по звуку;
  • по запаху.

Внешний осмотр при коротком замыкании

Если вы обнаружили, что повреждена изоляция или соприкосновение двух оголенных жил – можете считать, что причина найдена.

Обычно, такие повреждения можно найти в распределительных коробках, выключателях или розетках, где соединяются провода.

Заметили обгорелую оболочку – это и есть неисправность.

Как найти короткое замыкания, используя приборы

Использовать для этого лучше мегаомметр или мультимерт. Они быстро проверят сопротивление в цепи.

Подключите один провод прибора к фазе, а другой к заземлению (к нулю).

Если прибор показывает ноль – проводка в норме. Все, что выше нуля свидетельствует о соприкосновении контактов.

Стоит учесть, что мультиметр имеет маленькое сопротивление, поэтому определить короткое замыкание с его помощью не всегда возможно.

Как найти замыкание методом исключения

Тут все просто, но способ эффективен в случае вины электроприбора.

Когда у вас выбило выключатель, выключите всю технику от электричества.

Затем включите автомат и начинайте подключать каждый из приборов.

Как найти короткое замыкание по звуку и запаху

При замыкании контактов можно услышать потрескивание. Главное иметь хороший слух.

По запаху гари пластмассы и легкого дымка вы легко найдете обрыв проводки в доме.

Как устранить короткое замыкание

Ваши действия должны быть следующими:

  • удалите поврежденный участок и заново соедините контакты, при этом хорошо заизолировав;
  • что касается розеток и выключателей, то проще заменить на новые, чем восстановить контакты;
  • старую проводку рекомендуется заменить полностью (хоть и удовольствие не из дешевых, но жизнь дороже);
  • отремонтируйте бытовую технику или избавьтесь от нее вовсе.

Если вы не имеете опыта работы с электричеством, то лучше вызвать опытного электрика, который точно знает, что делать.

Профилактика и защита от короткого замыкания

Для того, чтобы замыканий в доме или квартире не возникало, рекомендуется осматривать провода раз в три месяца. Так вы можете предотвратить на корню последствия.

Если вы заметили пожелтевшую розетку и подплавления, тут же замените ее.

Установите автоматический выключатель. Это станет своеобразной защитой дома.

При монтаже электропроводки рассчитывайте сечение кабеля правильно. Это спасет от перегрузок.

Не складывайте тесно кабеля при монтаже, так вы можете повредить защитные оболочки.

Перед сверлением или ремонтом отмечайте прохождение кабеля и проводки в стене.
