Сила тока и напряжение в розетке
Основные характеристики электрических приборов – тип электрического тока, напряжение и ток. Для его подключения надо знать, какое напряжение в розетке, и на какой максимальный ток она рассчитана. Эти параметры указывают на корпусе розетки, чаще всего на ее корпусе или лицевой панели. В быту используют переменный однофазный или трехфазный ток, напряжением 220 или 380 вольт соответственно.
А ответ на вопрос, какова сила тока в розетке 220В зависит от сечения подключенных проводов и мощности электроприбора. Для того чтобы определить силу тока надо мощность разделить на напряжение – полученное число и будет силой тока, измеряемой в амперах (А).
Какая сила тока в розетке 220в и 380в?
Для большинства бытовых электроприборов необходимы розетки 220 вольт. Раньше для их подключения использовали два провода (фазу и ноль). Сегодня применяют трехпроводную схему подключения, где третий провод соединяет корпус электроприбора с контуром заземления. Если в процессе эксплуатации нарушится изоляция и корпус окажется под напряжением, то при касании к нему человека автоматически сработает устройство защитного отключения (УЗО) и подача электропитания будет немедленно прекращена.
Выбирая, какую розетку установить, надо учесть мощность приборов, которые предполагается к ней подключать. Например, розетка 25А 220В рассчитана на потребляемую мощность 5,5 кВт, т.е. способна выдерживать большинство бытовых электроприборов. Для ее подключения необходимо использовать медный провод сечением 2,5 мм2. Но, для большинства приборов (компьютер, телевизор, пылесос) можно использовать и менее мощные розетки на 16А. Они рассчитаны на 3,5 кВт. А вот для подключения электроплит и духовок потребуется оборудование, рассчитанное на 32А 220В, мощностью до 7 кВт.
Измеряем силу тока и находим фазы
Впрочем, для подключения мощных бытовых электроприборов и электроинструмента, как правило, используют розетку 380 вольт с трехфазным током. Применение трехфазного тока позволяет уменьшить сечение кабеля или провода, а так же более рационально использовать электроэнергию. Некоторые электродвигатели и оборудование могут работать только на трехфазном токе.
Для определения, сколько вольт в розетке можно воспользоваться измерительными приборами вольтметром или тестером, но это можно определить и по форме электроустановочных изделий. Однофазная штепсельная розетка имеет три контакта (фазу, ноль и заземление). Количество штырьков может быть два или три, в зависимости от типа подключения кабеля к контуру заземления. Двухштырьковое соединение применяется при расположении заземляющего контакта на корпусе.
В отличие от однофазной розетка 3 х фазная имеет 5 контактов: три фазы, ноль и заземление. Количество штырьков так же зависит от расположения заземляющего контакта (отдельным штырьком или на корпусе розетки) и может иметь 4 или 5 штырьков. Как правило, конструкция трехфазной розетки делается такой, чтобы предотвратить возможность случайного прикосновения к контактам, которые имеют большие размеры, чем для подключения к однофазной сети. Корпус закрывает допуск к контактной группе до начала соединения.
Существует некоторое отличие в том, как определить, какой ток в розетке для трехфазного тока. Правило расчета почти такое же, как и для однофазного ока, только надо учесть, что по каждому проводу подведено 220В, следовательно, при расчете общей мощности надо суммарное напряжение (220Вх3=660В) умножить на силу тока. Это означает, что к розетке 25А 380В можно подключить электрическое устройство мощностью 16,5 кВт.
Но иногда возникает необходимость, как определить в каком контакте имеется фаза. Проще всего это сделать при помощи индикатора, в котором зажигается лампочка или светодиод при прикосновении к контакту под напряжением. Опытные мастера могут определить это при помощи тестера или контрольной лампы. Но этим способом лучше пользоваться при наличии опыта.
Опубликовал Варвара
Особенности
Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.
Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.
Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.
На показатель величины силы тока оказывают влияние несколько параметров.
- Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
- Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.
Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.
Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.
Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.
Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.
Сколько розеток можно подключить на один провод 2.5?
То, что электропроводка для розеток в квартирах или домах должна выполняться кабелем ВВГнг-LS с сечением жил 2.5 мм.кв. известно многим, но помимо этого, нередко возникают и другие вопросы, один из самых распространённых, задаваемых мне, это – «Сколько можно подключить розеток на один провод 2.5?».
Электрических розеток вы сможете повесить на такой кабель практически столько, сколько захотите и это не шутка. Все потому, что сами розетки не потребляют электроэнергию и являются по сути, таким же проводником, как и электрический кабель, поэтому сами по себе не оказывают какого-то значимого воздействия на сеть.
Выбор количества розеток, которые вы могли бы подключить одним кабелем с жилами на 2.5 мм.кв., зависит лишь от потребляемой мощности устройств, которые будут включены в эти розетки.
Любой провод, в зависимости от материала изготовления, сечения, а также некоторых других характеристик, имеет свои ограничения по максимальному передаваемому току и мощности.
Поэтому, если в несколько розеток, подключенных на один кабель, вы включите устройства, суммарной потребляемой мощностью выше порогового значения для этого кабеля, проводник начнет нагреваться и разрушится.
Нередко это является причиной возникновения пожара.
Так, например, кабель, выполненный по ГОСТу, имеющий честное сечение медных жил 2.5 мм.кв, в среднем, длительно может выдерживать ток 25-27 Ампер, что, если считать грубо, равняется мощности 5,5-5,9 кВт.
Эти значения взяты для стандартных бытовых условий, они могут меняться в зависимости от длины трассы и способа прокладки, но обычно, при проектировании электропроводки квартиры или небольшого частного дома, можно опираться на эти показатели.
Сколько бы вы не установили розеток на один провод сечением 2.5 мм.кв, выдержат они лишь электроприборы, суммарной мощностью не более 5500 Вт – 5900 Вт. Если же вам потребуется больше мощности, рекомендую разделить розетки на две или более групп, каждая из которых подключена своим кабелем.
Для защиты кабеля от разрушения, при включении слишком энергоёмких электроприборов, принято устанавливать автоматический выключатель (АВ, автомат). Для кабеля сечением 2.5 мм.кв.
, по ряду причин, ставится защитный автомат номиналом 16А, что соответствует примерно 3.5 кВт мощности.
Таким образом, при создании безопасной электропроводки, количество розеток в каждой группе рассчитывается именно по этому показателю – не более 3,5 кВт одновременной нагрузки на каждую розеточную группу.
Сразу приведу несколько примеров, чтобы было понятнее:
Электрический духовой шкаф кухни, чаще всего поставляется со стандартной электрической вилкой, которая включается в розетку 220 В однофазной сети. При этом нередко, мощность духовки близка к 3,5кВт. Соответственно, в электрической линии с сечением кабеля 2.5мм.кв., к которой будет подключен духовой шкаф, вы сможете безопасно установить всего одну розетку.
При этом, все розетки, например, зала, спальни и детской комнат, обычной трехкомнатной квартиры, которых там в сумме 15-20 штук, также могут быть подключены все одним кабелем. Так как мощность всех электроприборов, используемых в этих помещениях, зачастую не превышает 3,5 кВт.
Следует отметить, что самые энергоемкие электроприборы, чаще всего расположены на кухне и в ванной комнате, это, в основном, любые устройства, которые нагревают что-либо (Электрочайник, духовка, стиральная машина, фен и т.п.). Поэтому особенно тщательно необходимо просчитывать количество розеток на одном кабеле, именно в этих помещениях.
Существует ряд методик, для разделения розеток по группам, в которых учитывается в частности и мощность подключаемого оборудования, а кроме этого ряд других характеристик, делающих эксплуатацию розеток квартиры удобной и безопасной. О них я расскажу в следующий раз.
ВЫВОД: Количество розеток, которое можно подключать на один кабель 2.5 мм.кв. зависит, в основном, от потребляемой мощности включаемого в них электрооборудования, других ограничений при этом нет.
Лучше всего рассчитывать количество розеток таким образом, чтобы мощность одновременно включенных в них электроприборов не превышала 3,5кВт. При проектировании электропроводки — это достаточно точно можно рассчитать, зная, где и какое оборудование будет располагаться, в каком режиме работать.
Общие сведения о кабеле
Внимательный читатель наверняка замечал, что все кабели разные. Самое главное различие — металл, из которого состоит жила. Давным-давно на заре электрификации применялась сталь. Но от хрупкого, ненадежного металла с большими потерями со временем отказались.
В советском строительстве использовался алюминий. Не самый который может еще и сломаться при ремонте, но, тем не менее, он достаточно сносно выполнял свою функцию и радовал низкой ценой. Однако его время прошло.
Внутри современного жилого дома по стандарту может быть исключительно медная проводка. И дело далеко не в предрассудках строителей и проверяющих. При коротком замыкании желтый металл плавится при температуре свыше тысячи градусов, а алюминий — чуть более 600. В каком случае более вероятен пожар?
Стоит обратить внимание, что такие строгие требования только к гражданскому строительству. Во всех иных случаях алюминий используется довольно таки часто
Виды и параметры розеток
Электрические розетки являются достаточно простыми устройствами. Тем не менее, они обладают важными функциями, прежде всего, обеспечивают надежный контакт между бытовыми приборами и электросетью. Розетки надежно защищают от прикосновений к токоведущим частям, обеспечивают надежную изоляцию. В большинстве современных моделей розеток присутствует функция защитного заземления, выполняемая отдельным контактом.
Все электрические розетки разделяются на несколько типов. В соответствии с применяемым креплением, они могут быть открытыми или скрытыми. Например, наружная проводка требует накладных розеток открытого типа. Они просты в установке и не требуют отверстий для подрозетников. Встроенные модели розеток отличаются привлекательны внешним видом, надежным креплением и высокой степенью защиты от поражения электротоком за счет расположения токоведущих частей в глубине стены.
Розетки различаются между собой и по величине тока. Большинство современных розеток рассчитано на ток в 6, 10 и 16 ампер. Максимальный ток старых советских моделей составлял всего 6,3 ампера. Потребители с повышенной мощностью подключаются к специальным розеткам, обладающих высокой стойкостью к большим токам. Как правило, это стационарное оборудование. Максимально допустимый ток розетки должен соответствовать мощности потребителя, подключаемого к электрической сети.
Скажите, в розетке переменный или постоянный ток?
- Авто и мото
- Автоспорт
- Автострахование
- Автомобили
- Сервис, Обслуживание, Тюнинг
- Сервис, уход и ремонт
- Выбор автомобиля, мотоцикла
- ГИБДД, Обучение, Права
- Оформление авто-мото сделок
- Прочие Авто-темы
- ДОСУГ И РАЗВЛЕЧЕНИЯ
- Искусство и развлечения
- Концерты, Выставки, Спектакли
- Кино, Театр
- Живопись, Графика
- Прочие искусства
- Новости и общество
- Светская жизнь и Шоубизнес
- Политика
- Общество
- Общество, Политика, СМИ
- Комнатные растения
- Досуг, Развлечения
- Игры без компьютера
- Магия
- Мистика, Эзотерика
- Гадания
- Сны
- Гороскопы
- Прочие предсказания
- Прочие развлечения
- Обработка видеозаписей
- Обработка и печать фото
- Прочее фото-видео
- Фотография, Видеосъемка
- Хобби
- Юмор
- Другое
- Военная служба
- Золотой фонд
- Клубы, Дискотеки
- Недвижимость, Ипотека
- Прочее непознанное
- Религия, Вера
- Советы, Идеи
- Идеи для подарков
- товары и услуги
- Прочие промтовары
- Прочие услуги
- Без рубрики
- Бизнес
- Финансы
- здоровье и медицина
- Здоровье
- Беременность, Роды
- Болезни, Лекарства
- Врачи, Клиники, Страхование
- Детское здоровье
- Здоровый образ жизни
- Красота и Здоровье
- Eда и кулинария
- Первые блюда
- Вторые блюда
- Готовим в …
- Готовим детям
- Десерты, Сладости, Выпечка
- Закуски и Салаты
- Консервирование
- На скорую руку
- Напитки
- Покупка и выбор продуктов
- Прочее кулинарное
- Торжество, Праздник
- Знакомства, любовь, отношения
- Дружба
- Знакомства
- Любовь
- Отношения
- Прочие взаимоотношения
- Прочие социальные темы
- Расставания
- Свадьба, Венчание, Брак
- Компьютеры и интернет
- Компьютеры
- Веб-дизайн
- Железо
- Интернет
- Закуски и Салаты
- Прочие проекты
- Компьютеры, Связь
- Билайн
- Мобильная связь
- Мобильные устройства
- Покупки в Интернете
- Программное обеспечение
- Java
- Готовим в …
- Готовим детям
- Десерты, Сладости, Выпечка
- Закуски и Салаты
- Консервирование
- образование
- Домашние задания
- Школы
- Архитектура, Скульптура
- бизнес и финансы
- Макроэкономика
- Бухгалтерия, Аудит, Налоги
- ВУЗы, Колледжи
- Образование за рубежом
- Гуманитарные науки
- Естественные науки
- Литература
- Публикации и написание статей
- Психология
- Философия, непознанное
- Философия
- Лингвистика
- Дополнительное образование
- Самосовершенствование
- Музыка
- наука и техника
- Технологии
- Выбор, покупка аппаратуры
- Техника
- Прочее образование
- Наука, Техника, Языки
- Административное право
- Уголовное право
- Гражданское право
- Финансовое право
- Жилищное право
- Конституционное право
- Право социального обеспечения
- Трудовое право
- Прочие юридические вопросы
- путешествия и туризм
- Самостоятельный отдых
- Путешествия
- Вокруг света
- ПМЖ, Недвижимость
- Прочее о городах и странах
- Дикая природа
- Карты, Транспорт, GPS
- Климат, Погода, Часовые пояса
- Рестораны, Кафе, Бары
- Отдых за рубежом
- Охота и Рыбалка
- Документы
- Прочее туристическое
- Работа и карьера
- Обстановка на работе
- Написание резюме
- Кадровые агентства
- Остальные сферы бизнеса
- Отдел кадров, HR
- Подработка, временная работа
- Производственные предприятия
- Профессиональный рост
- Прочие карьерные вопросы
- Работа, Карьера
- Смена
Преимущества переменного тока
В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?
Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.
Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.
Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.
А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.
Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.
Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.
Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.
Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.
Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.
Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.
Виды розеток
В зависимости от условий эксплуатации розетки выполняют с разными уровнями защиты, которые обозначаются кодом IP и следующими за ним двумя числами. Первое (0-6) означает, насколько устройство не допускает попадание внутрь предметов, пыли и т.п. Следующее (0-8) предусматривает защиту от воды. Если розетка обозначена кодом IP68, значит, она имеет самую высокую защиту от внешних воздействий.
По типам изделия обозначаются латинскими буквами. Отечественные выпускаются без заземления (С) и с заземлением (F).
Разновидности розеток
Приборы группы AC (~) предназначены для переменного тока. Постоянный ток обозначается DC (-).
Главным показателем является сила тока, которая допускается для той или иной розетки. Если на ней есть обозначение 6 А, то суммарная подключаемая нагрузка не должна превышать указанного количества ампер. При этом не имеет особого значения, переменный ток через нее проходит или постоянный.
Сколько нагрузки выдержит соединение, оценивают по общей мощности всех подключенных приборов. Для таких потребителей, как микроволновая печь, посудомоечная или стиральная машина используются отдельные розетки не менее чем на 16 ампер с обозначением типа тока. Особое место занимает электроплита, для которой сила номинального тока составляет 25 ампер или больше. Ее следует подключать через отдельное УЗО. За основу берется номинальный ток – количество ампер, которое способна пропустить розетка в течение длительного времени.
Ампер – это единица измерения, по которой измеряется сила тока. Если указана только паспортная мощность, допустимый ток составит I = P/U, где U = 220 вольт. Тогда при мощности 2200 ватт сила тока будет равна 10 ампер.
Обратите внимание на подключение к розеткам электроприборов через удлинители. Здесь легко можно ошибиться с определением, сколько потребуется суммарной мощности нагрузки
Кроме того, удлинитель также должен соответствовать предъявляемым требованиям, поскольку у него имеются свои розетки с маркировкой.
Для переменного тока полярность в штепсельных соединениях особенно не нужна. Фазу обычно находят, если надо подключать к светильникам автомат или однополюсный выключатель. При их отключении прикосновение к нулевому проводу будет не таким опасным.
Розетки расширенной функциональности
Сейчас выпускают новые типы розеток с новыми функциями:
- Встроенные таймеры отключения.
- Переключение типа тока.
- С индикацией величины нагрузки (цвет меняется от зеленого до красного).
- Со встроенным УЗО.
- С автоматической блокировкой.
Переменный ток
Чаще всего, впрочем, применяют именно его. Здесь среднее значение силы и напряжения за определенный период равны нулю. По величине и направлению он постоянно изменяется, причем с равными промежутками времени.
Чтобы вызвать переменный ток, используют генераторы, в которых во время электромагнитной индукции возникает электродвижущая сила. Это осуществляется при помощи магнита, вращаемого в цилиндре (роторе), и статора, выполненного в виде неподвижного сердечника с обмоткой.
Переменный ток используют в радио, телевидении, телефонии и многих других системах ввиду того, что его напряжение и силу возможно преобразовывать, почти не теряя энергию.
Широко применяют его и в промышленности, а также в целях освещения.
Он может быть однофазным и многофазным.
Переменный ток, который изменяется согласно синусоидальному закону, является однофазным. Он изменяется в течение определенного промежутка времени (периода) по величине и направлению. Частота переменного тока является числом периодов за секунду.
Во втором случае самое большое распространение получил трехфазный вариант. Это система из трех электроцепей, которые имеют одинаковую частоту и ЭДС, сдвинуты по фазе на 120 градусов. Ее используют для питания электрических двигателей, печей, осветительных приборов.
Многими разработками в сфере электричества и практическим их применением, а также воздействием на переменный ток высокой частоты человечество обязано великому ученому Николе Тесла. До сих пор не все его труды, оставшиеся потомкам, являются познанными.
Что такое электрический ток
Со школьной программы физики известно всем, что ток – это направленное движение электронов. Во всех электростанциях принцип образования электроэнергии одинаковый. Для этого необходимо, чтобы вращался вал роторной установки. По сути, это пучок меди, который расположен между двумя магнитами. Вращать вал можно при помощи воды, ветра, горячего воздуха (пара) и так далее. Вот почему электростанции делятся на виды: гидро-, ветро-, тепловые и так далее.
Для чего необходимы магниты? С их помощью электроны внутри меди начинают двигаться за счет образованного магнитного поля, образуя направленное движение, то есть, токовый поток. Чтобы выделять электроны, к меди подключают провод, который и отводит ток от установки.
Но почему ток, выработанный электростанцией, называется переменным? Все дело в изменении направления движения электронов. Существуют такие показатели, как частота тока и его напряжение. Так вот в отечественных электрических сетях токовая частота равна 50 Гц, а напряжение 220 вольт. Частота говорит о том, что за одну секунду ток меняет свое направление 50 раз, а соответственно заряды частиц с положительного на отрицательный. Что касается напряжения, то, по сути, это давление или напор электронов в сети.
Итак, переменный ток – это смена зарядов. Поэтому напряжение в течение одной секунды меняется от максимума до минимума и наоборот 50 раз, в сумме получается 100 раз. То оно становится максимальным (100%), то минимальным (0%). И этот цикл все время повторяется. Если напряжение в сети было всегда постоянным, да к тому же максимальным, то для его проводки потребовался бы электрический кабель огромного сечения. С переменным этого не нужно. Небольшого диаметра провод может передавать миллионы вольт.
Принцип работы переменного тока
Так что, отвечая на вопрос, какой ток в розетке, нужно знать, почему он переменный, а не постоянный. И все же, почему постоянный ток так называется. Во-первых, он никогда не меняет своего направления, не скачет и не имеет частоты. Во-вторых, он присутствует только в батарейках и аккумуляторах, а также в генераторных установках.
Несколько советов по выбору розеток УЗО и АВ
Первым делом следует выписать отдельно мощности всех бытовых приборов, разделив их на группы, от которых они будут запитаны. Вычислив, какой ток в розетке будет максимальным, можно определить параметры автоматического выключателя и УЗО, требуемого для конкретной линии. Если планируется общее устройство защитного отключения, то все показатели силы тока складываются. Такое вполне допустимо, но следует помнить, что на каждую группу должен стоять отдельный автоматический выключатель. Он устанавливается после УЗО, которое запитывается от прибора учета электроэнергии. Здесь между счетчиком и устройством защитного отключения необходима установка общего автомата. Он защитит УЗО в случае короткого замыкания или нагрева проводки. Еще одно место обязательной установки автоматического или пакетного выключателя – перед электросчетчиком. Им пользуются в случае необходимости замены или обслуживания прибора учета.
Как подобрать розетку
Перед тем, как отправиться за покупкой, необходимо выяснить, сколько выдерживает розетка ампер
Знать это не просто важно, но и необходимо. Если не будет учтено, сколько ампер в розетке максимально может быть задействовано, возможны крайне неприятные последствия — оплавление кабеля, повреждение металлических частей, а далее — короткое замыкание
Самое главное, что потребителя должно интересовать, — мощность прибора.
По современному стандарту для домашних сетей обычная розетка должна соответствовать значению в шестнадцать ампер.
Много это или мало? Вернемся к формуле. Шестнадцать ампер умножаем на двести двадцать вольт и получаем три с половиной киловатта.
Ради интереса пройдемся по мощности основных бытовых приборов. В зависимости от модели и характеристик показатели могут меняться, но в целом для мощных потребителей они выглядят примерно так:
- Кондиционер — до полутора кВт.
- Стиральная машина — один кВт.
- Утюг — два кВт.
- Тепловентилятор — два кВт.
- Масляный обогреватель — два кВт.
- Бойлер — два кВт.
- Микроволновая печь — один кВт.
- Мультиварка — один кВт.
- Пылесос — до кВт.
- Электрокотел для обогрева — от 3 кВт.
- Электрическая плита — от 3 кВт.
Судя по выборке, для подавляющего большинства мощных, не говоря уже про лампы, торшеры, вентиляторы и тому подобные незначительные по потреблению приборы, розетки в шестнадцать ампер хватает с запасом.
Однако всегда есть исключения. Электрическая плита, особенно индукционная, может потреблять и пять, и девять кВт. И хотя понимаешь, что розетка выдержит всего 16 ампер (3,5 кВт), но включить же очень хочется. Что делать в таких случаях и как этого избежать?
Защитная автоматика: как она может спасти жизнь
Переписав все данные бытовых приборов, подключаемых к определенной линии, можно определить, какой ток в бытовых розетках образуется при включении всего оборудования одновременно. Это позволит подобрать защитные устройства с подходящими параметрами. Многие недооценивают роль УЗО в схеме электроснабжения, считая, что вполне достаточно обычного автоматического выключателя. Однако эти устройства имеют совершенно разное назначение.

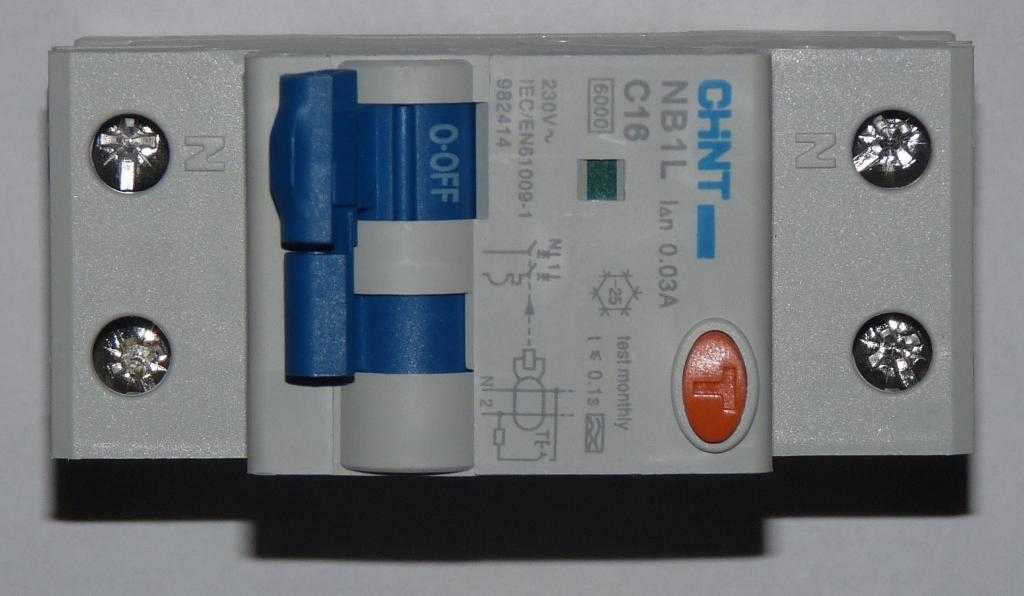

Автоматический выключатель предназначен для принудительного или аварийного размыкания цепи в случае возникновения перегрузки или короткого замыкания. Но он не способен защитить человека от поражения электрическим током в случае повреждения изоляции токоведущего проводника и его соприкосновении с открытыми участками тела. Зато эту работу с успехом выполняет УЗО. Если в помещении оборудованы розетки с заземлением, то при пробое возникает утечка тока, которую фиксирует устройство защитного отключения, моментально прерывая подачу электроэнергии. Проблема УЗО лишь в том, что оно не реагирует на короткое замыкание, вследствие чего может сгореть. Именно по этой причине устройство защитного отключения монтируется в паре с автоматическим выключателем.
Причины перекоса фаз и его последствия для бытовой техники
Если на площадке расположены три квартиры, то расключение производится следующим образом – общий ноль на все помещения и по одной из трех фаз на каждое. При этом на каждом этаже производится замена стояка. Если на первом третья фаза подключена к двухкомнатной квартире, на втором она пойдет на четырехкомнатную, еще выше это будет питание однокомнатной. Такое чередование позволяет равномерно распределить нагрузку. Если же одну фазу пустить по всем четырехкомнатным квартирам подъезда, да еще и представить холодную зиму с необходимостью использования электрических радиаторов, несложно понять, каким образом перегружается сеть. В этом случае напряжение на линии может упасть. Вследствие перекоса фаз дополнительная нагрузка будет осуществляться и на трансформатор.
Теперь представим, что люди возвращаются с работы (обычно в одно и то же время), на улице потеплело, потому в нескольких квартирах разом выключили радиаторы. Результат предсказуем – скачок напряжения и возможный выход из строя бытовых приборов. Часто подобное случается в квартирах с неправильно подобранной автоматикой и отсутствием розеток с заземлением.
