Прокалывающий ответвительный зажим для сип

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Вертлюг и монтажный чулок

Данный комплект используется при протяжке магистрального участка СИП по нескольким опорам. С помощью чулка конец СИПа остается в сжатом состоянии и не расплетается.

Монтажные чулки также бывают из диэлектрических материалов. Они необходимы для проведения работ под действующей ВЛ-0,4кв, которая находится под напряжением.

Для правильного крепления СИП в чулке необходимо провода отрезать лесенкой или ступенчато. То есть каждая последующая жила обрезается на 6-10см дальше предыдущей. Расстояние зависит от сечения провода.

Чтобы жилы не торчали в разные стороны предварительно можно зафиксировать их изолентой.

Также изолентой фиксируется начало чулка, это предотвращает его сползание со жгута, если при ослаблении натяжения он случайно за что-нибудь зацепился.

Вертлюг позволяет не перекручиваться проводу при его прохождении по роликами. Если вы его не будете использовать, то в отдельных пролетах между жилами СИП появятся просветы и свободное место.

Они как бы отделятся от общего жгута. В итоге усилие будет восприниматься всеми жилами не равномерно и при аварийных ситуациях (гололедообразование, сильный боковой ветер, падение дерева на провод) СИП может не выдержать и оборваться.

Монтажные чулки и вертлюг от Ensto, Sicam, Niled, КВТ:

КВТ

Sicam

Niled

Ensto

Достоинства ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
4. Удобный способ демонтажа с помощью второго винта.
5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
6. Компенсация температурных расширений.
7. Скорость монтажных работ.
8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Инструкция по подключению линии к магистрали с помощью зажима СИП

Прежде чем начать работу, необходимо запастись инструментом, средствами безопасности, иметь надежный доступ к линии, куда собираемся подключаться, и подготовить ее и подключаемую линию.

Нужны зажимы ответвительные, соответствующие параметрам линий. Гаечный ключ (обычно на 13). Резиновые перчатки. Для подготовки магистральной линии к подключению нужно найти места подключения для каждой из фаз.

Провод магистральной линии разбирается по фазовым проводам

Так как СИП-провода обычно навиты на несущий нулевой провод, их следует очень осторожно, не пользуясь металлическими инструментами, чтобы не повредить изоляцию, разобрать по отдельным фазам. Достаточно высвободить немного места, чтобы можно было подвести зажим отверстием для магистрального провода

Для высвобождения фазного провода надо пользоваться диэлектрическим клином.

Диэлектрический клин
Средства защиты от поражения электротоком

Внимание! Перед подключением ответвительной линии к магистральной, находящейся под напряжением, нужно заранее подготовить отводящую линию. Она должна быть:

1. смонтирована, конец линии ответвления должен быть зафиксирован вблизи места подключения так, чтобы свободные концы проводов линии были достаточны для подведения их к зажимам;
2. другим концом подведена к месту разводки;
3. снабжена отключающим устройством (рубильником);
4. при этом отключающее устройство должно находиться в положении «Выключено». На нем должна висеть предупреждающая табличка «НЕ включать, работают люди!»

1. Разбираемся в проводах обеих линий. Если они многоцветные, то подключаем их соответственно цветам. Самое главное, чтобы нулевая фаза (голубой провод) магистральной линии соединилась с нулевой фазой отходящей. Если есть провод заземления (зелено-желтый), то его тоже следует подключить к «земляному» проводу ответвления. Цвета фаз могут немного отличаться друг от друга, здесь последовательность не так важна, хотя техническая аккуратность требует, чтобы они соответствовали друг другу, хотя бы приблизительно.

1. Установка прокалывающего зажима для проводов на магистральный провод одной из фаз. Так как магистральный провод без разрыва, то на него устанавливается зажим через отверстия-прорези. Предварительно стягивающий болт должен быть достаточно ослаблен, а зажим соответствовать проводу по диапазону сечений.
2. Провод фазы отводящего кабеля, соответствующей данной фазе магистрального, просовывается концом во второе отверстие зажима. Зажим должен быть ослаблен настолько, чтобы при пропускании провода в отверстие не повреждалась его изоляция острыми зубчиками контактной пластины (и одновременно не погнулись зубчики, так как в таком случае хорошего контакта не будет).
3. Производится аккуратное закручивание головки болта прокалывающего зажима для СИП. При этом оба провода и зажим придерживаются в нормальном положении, чтобы не было перекосов. Работаем в перчатках!, так как после некоторых усилий по закручиванию изоляция будет пробита и фаза поступит в отводящую линию.
4. Продолжаем затягивать до тех пор, пока головка болта не отвалится — это и будет искомое усилие, чтобы произошел сжим, прокол СИП и установка надежного контакта.

Виды анкерных зажимов СИП

К самому кронштейну на стене СИП закрепляется посредством анкерных зажимов. Марка их зависит от сечения провода и производителя.

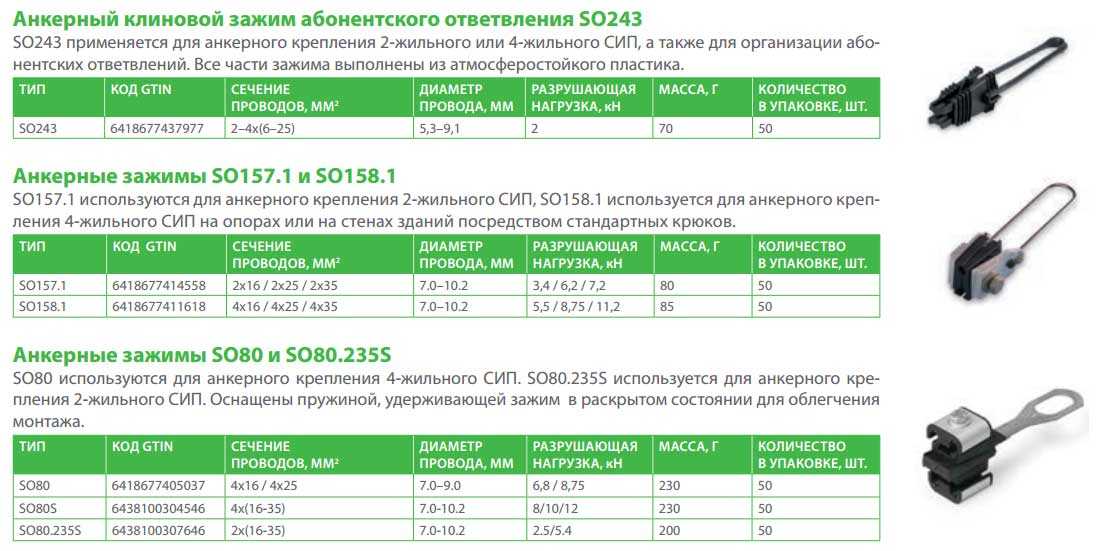

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80

Анкер IEK ЗАБ и ЗАБу

Анкер КВТ ЗАБ

Анкер Sicam GUKp

Анкер Niled DN 123

И сводная таблица:

Например, какая разница между зажимом SO243 и SO80? Оба вроде бы подходят для сечения СИП 16мм2.

А представьте, что ваш ввод в дом от столба проходит через дорогу. И в один прекрасный день, грузовик с негабаритным грузом зацепит СИП, намертво закрепленный за кронштейн мощным анкером. Рывок будет такой силы, что вполне сможет вырвать кусок фасада.

А если будет анкерный зажим с меньшим усилием на разрыв, то он может просто сорвать провод с крепежа, оставив стену дома не тронутой.

Кстати, тоже самое должно произойти и на отпаечной опоре.

Автоматические соединительные зажимы

Компания Ensto предлагает несколько иной вид соединительного зажима. Здесь вам вообще не понадобится никаких ключей или пресса.

Для этого применяются автоматические соединители марки — CIL.

Они обладают высокой механической прочностью — не менее 90% от прочности цельного провода. Для монтажа такого зажима не требуется специнструмента.

Снимаете изоляцию с СИП-3 на половину длины соединителя, зачищаете оголенные жилы.

После чего жила с небольшим усилием просто вставляется внутрь зажима. Благодаря клиновидным подпружиненным контактам происходит мгновенная фиксация провода.

Для восстановления защитного покрова СИП необходимо также воспользоваться термоусаживаемой трубкой. Причем есть комплекты где используется холодная термоусадка.

Здесь вам будет не нужна даже газовая горелка.

Характеристики автоматических соединительных гильз CIL:

Несмотря на большое разнообразие гильз, позволяющих легко соединить защищенные провода в пролете, все таки более надежный контакт обеспечивается при подключении проводов на анкерной опоре именно в шлейфах. Поэтому заранее грамотно рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, чтобы свести к минимуму соединения в пролетах.

Особенности монтажа

Прежде чем установить и пользоваться зажимами, надо учесть ошибки, которые допускают потребители при монтаже:

1. Нельзя пытаться раскрутить головку после ее закручивания. Она работает только на закрытие, повторно зафиксировать ее не выйдет. Если крепление неверное, то винт надо поменять.
2. Не допускается установка в изделие больше одной жилы. Контакт получится ненадежным.
3. Не допускается соединение жил провода СИП при монтаже — это нарушает технику безопасности и повышает вероятность замыкания и возгорания.

При подключении прокалывающего зажима СИП нужно использовать диэлектрические клинья.

Прокалывающие зажимы для проводов СИП: принцип действия

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся.

Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность

Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены

В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП.

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для проведения электричества в то или иное помещение (дом, гараж, сарай) от основной магистрали.

Принцип действия заключается в проколе специальным устройством магистрального кабеля, после чего в корпусе зажима производятся присоединения алюминиевых одножильных проводов СИП через специальные защищенные от внешнего пагубного воздействия клеммные сжимы (электрики называют их орехами).

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

Устройство и принцип работы

Зажимы, представленные в магазинах, призваны проделывать свою работу максимально быстро, кроме того технология их использования обеспечивают безопасность дальнейшей эксплуатации.

Эти положительные свойства прокалывающих зажимов СИП связаны с использованием в их конструкции качественных материалов, что связано с неукоснительным соответствием российским и международным электротехническим стандартам и постоянным контролем производства.

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно работы прокалывающего зажима для провода СИП:

1. Необходимо обеспечить контакт между двумя жилами. Прокол необходимо выполнить между основной жилой и ответной. Таким образом обеспечивается грамотная работа всей системы.
2. Жилы необходимо пропустить через специальные отверстия на корпусе зажимного изделия. С этой целью нужно оттянуть верхний болт для соединения. Эта операция выполняется до тех пор, пока не произойдет срыв головки болта.
