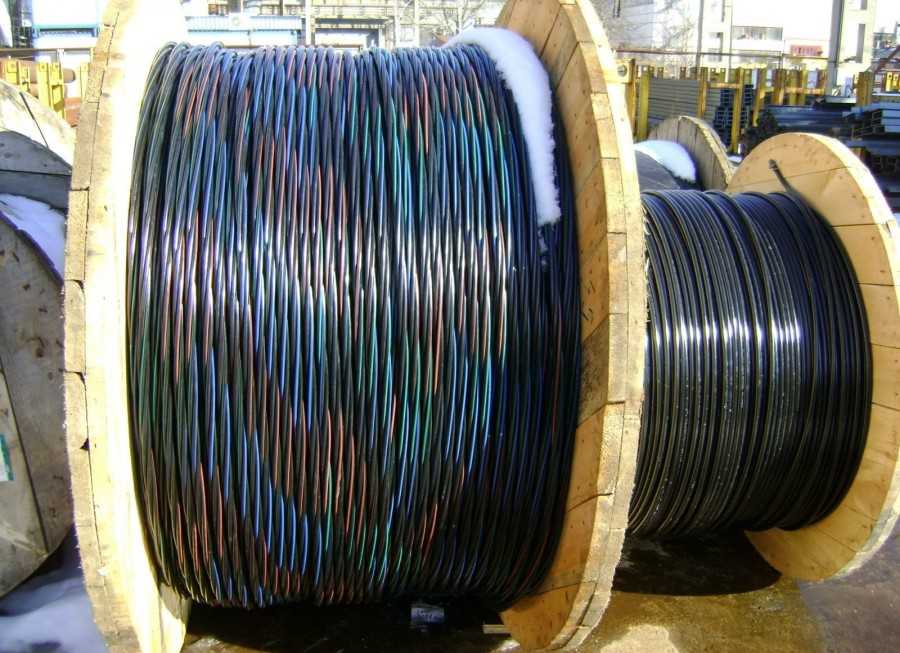

Самонесущий изолированный провод (сип): разновидности и характеристики

Конструкция проводов СИП и сфера их применения

Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.

Конструкция проводов СИП

На данный момент на рынке представлено пять основных типов проводов данной марки.

Давайте рассмотрим каждую из них отдельно:

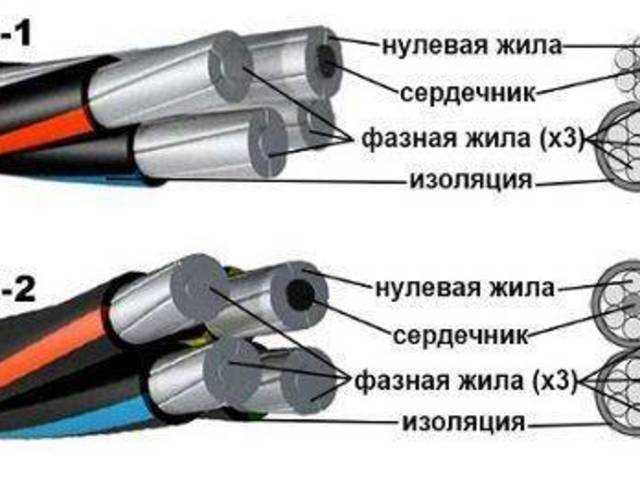

На фото провод СИП – 1

Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

Провод СИП – 2

Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил

Это очень важно и сейчас поймете почему. Отличия СИП-1А от СИП – 1

Дело в том, что вы можете встретить провод марки СИП–1А

У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил. Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.

Провод СИП – 3

Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.

Провод СИП-4 и СИП – 5

Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.

Сфера применения проводов СИП

Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.

Лини проводом СИП

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.

Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.

Монтаж линии проводом СИП–3

Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.

Использование двухжильного провода СИП–4 для подключения частного домовладения

СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.

Преимущества и недостатки

К достоинствам изделий относятся следующие характеристики: 1. Отсутствие необходимости устанавливать на линию мощные изоляторы. 2. Безопасность. Благодаря изоляции нет опасности для специалистов при обслуживании или монтаже самонесущих проводов СИП. 3. Так как жилы соединены одной изоляцией, ширина трассы уменьшается. 4. Можно использовать изделия для регионов с любыми погодными условиями. 5. Экологичность. СИП кабеля не воздействуют на людей или животных. 6. Устойчивость против коррозии. 7. Легкий и простой монтаж провода СИП. 8. Экономия. Чтобы обслуживать и ремонтировать линию с оголенными алюминиевыми проводами, требуется затратить немало средств, в несколько раз больше, чем это требуется для линий с СИП проводами. Конечно, имеют место и недостатки, к которым можно отнести большой вес проводов такого типа. Из-за этого появляется необходимость чаще устанавливать опоры для монтажа кабеля СИП к дому. Если же изделия используют для монтажа на промышленных предприятиях, нужно будет выполнять усиленную изоляцию.

Марка СИП-5

Кабель модели СИП-5 незначительно отличается от предыдущего варианта. Визуально провода практически неотличимы даже для специалиста. В конструкцию внесены некоторые изменения, обеспечивающие продление срока службы изделия при критических температурах. Ряд предприятий изготавливает проводку с негорючей изоляцией, пригодную для ввода внутрь здания. Подобные кабели имеют в обозначении приставку НГ.

В таблице приведены характеристики некоторых проводов марки СИП-5.

Характеристика 2*16 4*25 4*70 4*120
Допустимая нагрузка, А 105 130 240 340
Ток короткого замыкания на время 1 сек., кА 1,5 2,3 6,9 11,2
Сопротивление жилы длиной 1 км (при прохождении постоянного тока), Ом 1,91 1,20 0,443 0,253
Диаметр жилы, мм 4,8 6,0 9,8 13,0
Внешний диаметр провода, мм 16,8 23,4 34,6 43,6
Примерный вес 1 км провода, кг 138,1 400,5 983,1 1624,4
Усилие, необходимое для обрыва, кН (не менее) 5,0 15,4 43,0 73,7
Толщина изоляционного слоя, мм 1,2 1,2 1,6 1,7

Конструкция кабеля СИП-5

В конструкции имеются несколько проводов, изготовленных из алюминиевого сплава. Отдельная стальная направляющая отсутствует, ее роль выполняют сами жилы кабеля. Изделие поставляется в широком ассортименте, различается по диаметру проводников. Возможно использование в сетях однофазного и трехфазного тока (соответственно меняется число жил в проводе).

Внутреннее строение кабеля СИП-5

Особенности кабеля СИП-5

Особенностью конструкции является только внешняя изоляция, выполненная из сшитого полиэтилена. Применение такого материала позволило расширить временной диапазон воздействия критических температур на треть.

Используемый материал обладает следующими преимуществами:

  • возможность сохранения характеристик при нагреве до температуры 90-130ºС на срок до 8 часов;
  • кратковременная работоспособность при перегреве до 250ºС;
  • поверхность сохраняет эластичность при низкой температуре окружающей среды;
  • восстановление первоначальной конфигурации после перегиба или перегрева.

Область применения кабеля СИП-5

Изолированный кабель СИП-5 служит для передачи электрического тока с напряжением до 1000 вольт. Из-за широкого температурного диапазона эксплуатации, изделие применяется для выполнения подводок к зданиям, а также для линий уличного освещения. Изготовители рекомендуют использовать кабель в регионах с умеренным и холодным климатом. Вариант провода НГ применяется для разводки внутри жилых и производственных помещений.

Преимущества проводов марки СИП

Ну, а теперь о самом главном – чем провода самонесущие изолированные СИП заслужили такое широкое распространение в последнее время?

И ответ на этот вопрос состоит из целого ряда преимуществ:

  • Начнем перечень с самого интересного — снижения потерь. Дело в том, что индуктивное сопротивление у воздушной линии выполненной проводом СИП в сравнении с линией выполненной проводом А или АС в три, а то и больше раз ниже. По сути оно практически такое же, как у кабельной линии. И чем выше класс рабочего напряжения, тем более заметна эта разница.
  • Следующим важным аспектом является снижение вероятности коротких замыканий на такой линии. Это связано с наличием изоляции, а также отсутствием возможности для перехлестывания проводов, что является частой причиной коротких замыканий у воздушных линий с проводами АС.

Уменьшаются расходы на расчистку воздушных трасс линий

Так же инструкция отмечает снижение расходов на обслуживание линии, связанное со значительно меньшими затратами на расчистку трассы от зеленых насаждений. Этот вопрос актуален и при монтаже новых трасс.

На одном столбе проводом СИП можно смонтировать до десятка разных линий

Весомым является и тот аспект, что теперь на одном столбе имеется возможность смонтировать провода разных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.

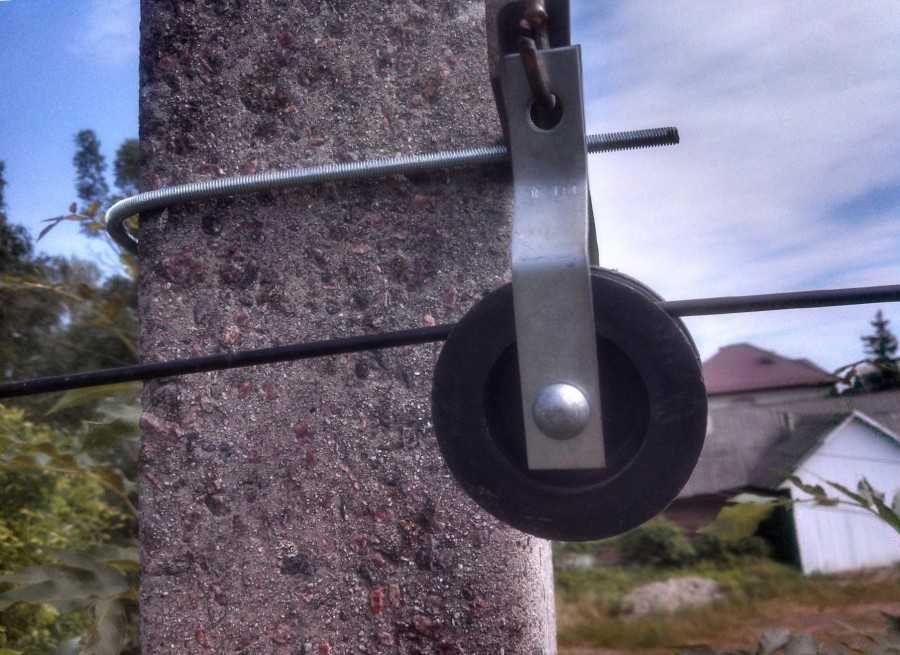

Набор арматуры для монтажа провода СИП

Полиэтилен не обладает полярностью. В связи с этим на таком проводе значительно меньше скапливается снег, а вода значительно лучше стекает с провода. Это снижает вероятность образования снежных и критических ледяных наростов на проводах.

Простота монтажа линии проводом Сип

Важным аспектом является и тот момент, что такую воздушную линию сможет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с минимальным набором инструментов и приспособлений.

Монтаж провода СИП можно выполнять по фасаду зданий

Значительно упрощается подключение новых потребителей электрической энергии. Ведь новое подключение можно выполнить даже без снятия напряжения с линии. Для этого существует специальная арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.

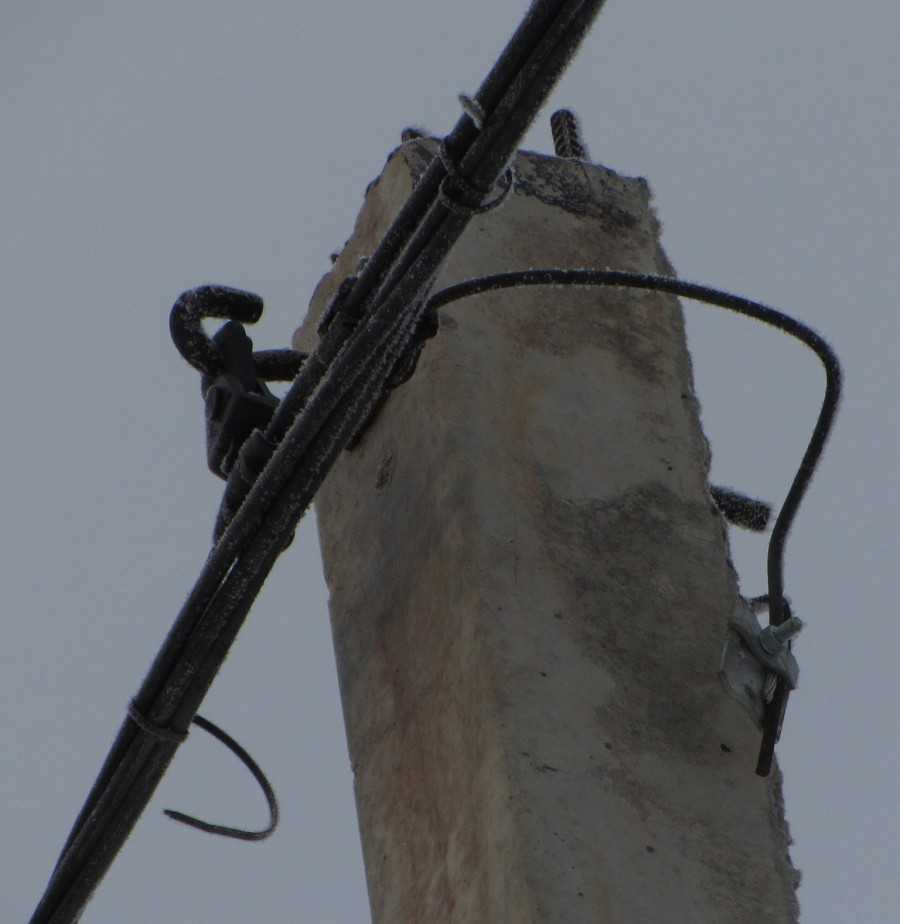

Арматура для нового подключения

Проблему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и скрытых подключений, ведь для этого требуется либо использовать специальную арматуру, либо разделывать изоляцию, а это хорошо видно даже при визуальном осмотре.

Подключение освещения от вспомогательного провода СИП

Ну, и еще одним достоинством провода СИП можно назвать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной линии сети освещения. Кроме того, существуют вспомогательные жилы для подключения контрольных цепей, что может быть использовано для телесигнализации или релейных защит.

Что касается недостатков, то он только один, и это цена провода СИП. Она несколько выше в сравнении с проводом А или АС. Но учитывая огромное количество преимуществ проводников типа СИП, этот фактор не может быть решающим.

Как подключать

SIP-кабели используются для прокладки линий на открытом воздухе. Эта связь представляет собой концентрированную линию. Чтобы самостоятельно подключить этот кабель к центральной линии, необходимо согласовать работу с соответствующими организациями, к которым относятся эти сети. Перед этим обязательно разработать проект.

Обратите внимание! Для установки кабелей понадобятся специальное оборудование и инструменты. Арматура для СИП

Арматура для СИП

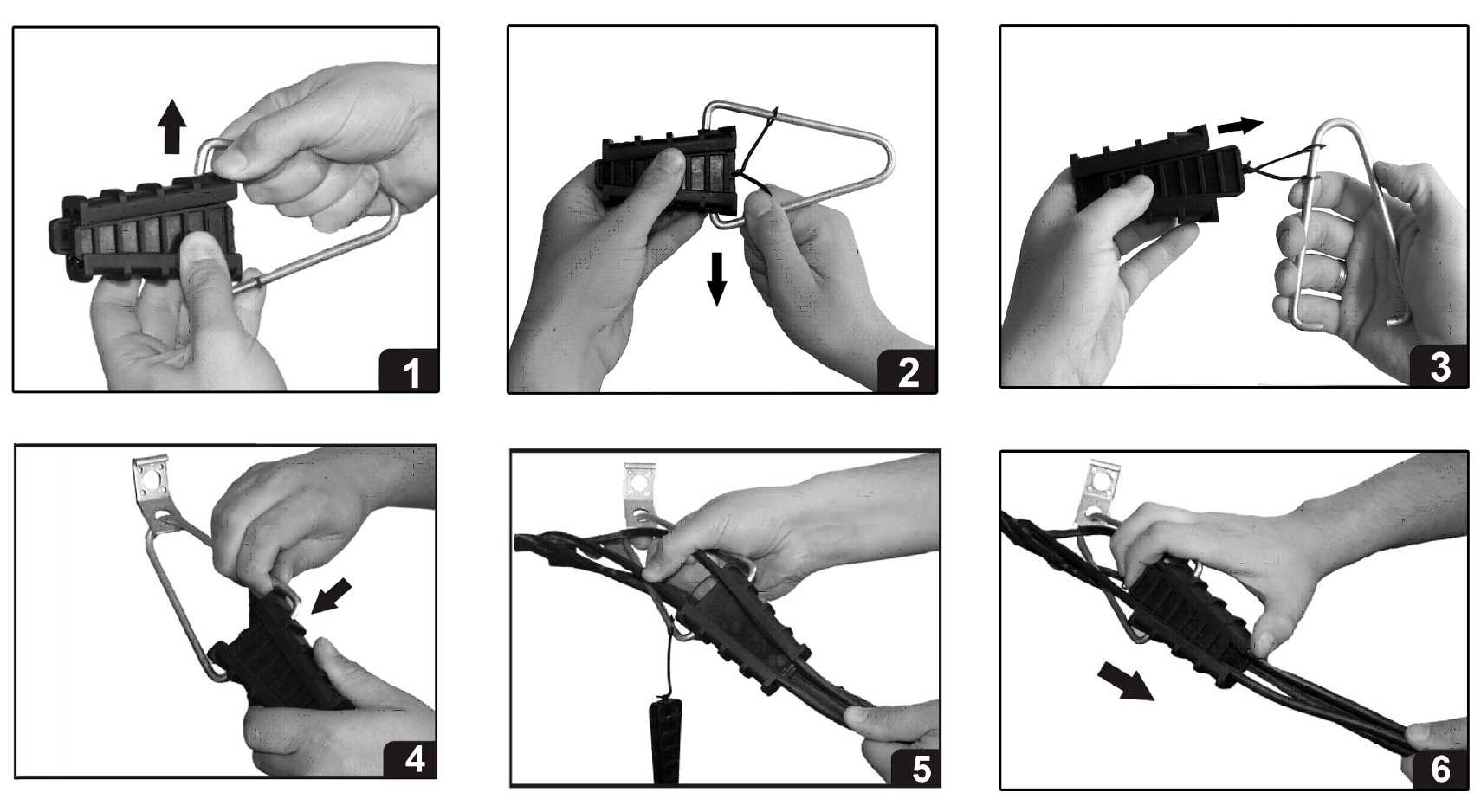

Чтобы вставить провод, нужен зажим, который можно использовать для соединения без снятия изоляции кабеля. Чтобы подвесить провод длиной более 25 м, необходимо протянуть кабель между клеммами. Кронштейн закреплен на опоре для удобного и быстрого монтажа кабеля.

Крепления для провода

Для направления кабелей вдоль наружной стены здания используются специальные анкеры в сочетании со стандартными кабельными комплектами. Количество анкеров и зажимов должно соответствовать количеству свинцовых сердечников.

К сведению! Кабель может быть проложен по зданию на расстоянии не более 1 м, а затем внутри дома. Особенностью изолированных монтажных кабелей является то, что они могут работать без отключения питания.

Если материал конструкции дома негорючий, кабель SIP вдоль наружной стены можно оставить открытым. Конечно, это не добавляет красоты фасаду, поскольку кабели черного цвета хорошо видны на стенах. Чтобы избежать этого, на стене устанавливается пластиковая коробка или специальная гофрированная труба

Это важно, особенно если дом деревянный

Подводка сети к дому

Кабели и провода изолированные и защищенные для воздушных ЛЭП /СИП-3/ производства предприятий ОАО «Севкабель-Холдинг»

Провода самонесущие защищенные с токо-проводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого полиэтилена Ш
ТУ 16-705.500-2006

Область применения

Для применения в воздушных линиях электропередачи на переменное напряжение 20кВ( для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц.
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует национальному стандарту Российской федерации ГОСТ Р 52373­2005.
Вид климатического исполнения провода В, категории размещения 1, 2 и 3 по ГОСТ 15150-69.

Основные технические и эксплуатационные характеристики

Номинальное напряжение 10-35 кВ
Температура окружающей среды при эксплуатации кабеля от -60°С до +50°С
Относительная влажность воздуха (при температуре до +35 град.С) 98%
Минимальная температура прокладки кабеля без предварительного подогрева -20°С
Предельная длительно допустимая рабочая температура жил 90°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) 130°С
Максимальная температура нагрева жил при коротком замыкании 250°С
Минимально допустимый радиус изгиба при прокладке 10 йн
Срок службы, не менее 40 лет
Гарантийный срок эксплуатации кабеля 3 года
1. Токопроводящая жила из проволок из алюминиевого сплава (сечением 35-240 мм2)*

* Возможно изготовление проводов сечением до 150 мм2 на напряжение 20 кВ с ТПЖ из алюминия, упрочненного стальной проволокой по ТУ 3555-034-05755714-2007

2. Изоляция из светостабилизированного сшитого полиэтилена

Марка Конструкция Условия эксплуатации
СИП-3 Жила – уплотненная из алюминиевого сплава;Изоляция – сшитый светостабилизированный полиэтилен Для воздушных линий электропередач в районах с умеренным, холодным и тропическим климатом, в атмосфере воздуха типов II и III по ГОСТ 15150B69, в т. ч. на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков
Число и номинальное сечение жил, мм2 Наружный диаметр кабеля (геометрические размеры), мм Расчетная масса кабеля, кг/км

Провод одножильный с жилой из алюминиевого сплава, с защитной изоляцией из сшитого полиэтилена (СИП-3-20)

1 х 35 11.5 164
1 х 50 12.7 208
1 х 70 14.3 277
1 х 95 16 360.3
1 х 120 17.4 438
1 х 150 18.8 523
Число и номинальное сечение жил, мм2 Наружный диаметр кабеля (геометрические размеры), мм Расчетная масса кабеля, кг/км

НОМЕНКЛАТУРА ТУ 3555-034-05755714-2007

Провод защищенный для воздушных линий электропередачи с изоляцией из светостабилизированного сшитого полиэтилена с токопроводящей жилой из алюминия, упрочнённого стальной проволокой (СИП-3-20)

1 х 35 11.5 196
1 х 50 12.7 251
1 х 70 14.3 337
1 х 70 14.3 337
1 х 95 16 444
1 х 120 17.4 527
1 х 150 18.8 627

Виды проводов

Сегодня можно выделить четыре главных системы СИП, а таблицы размеров проводов легко найти в сети:

Финская, современное обозначение которой СИП-1. Среди жил имеется одна не изолированная, которая берет на себя роль несущей. Разновидность указанной марки СИП-1А, которая имеет существенную отличительную черту. Об этом чуть дальше.

Вторая имеет название Торсада, более привычный в России вариант – СИП-2. В этой системе несущий проводник покрыт изоляционным слоем. Делается это для защиты нулевой жилы в районах, в которых имеет место загрязненный климат. Другое название (устарелый вариант) – СИП-2А.

Третья подразумевает линию электропередач, показатели мощности которой составляют до 35 кВт (включительно). Провода не составляют скрученного жгута, каждый идет на свою фазу. С возрастанием нагрузки требуется монтаж СИП-3.

Четвертая имеет такую особенность, что нагрузку несут все четыре жилы – на нулевую и фазные она распределяется поровну, причем все токопроводящие жилы покрыты изоляционным защитным слоем. Маркировка различна – СИП-4, СИПс-4, СИПт-4 и т.д.

Если взглянуть на фото сип проводов, то становится ясно, что указанный проводник изолируется термопластическим полиэтиленом, что считается более дешевым защитным слоем. Два других проводника покрываются сшитым полиэтиленом, благодаря чему имеют улучшенную термостойкость.

Преимущества и недостатки

В России наибольшей популярностью пользуются провода типов СИП-2, 2А и 4.

При этом пользователи особенно ценят следующие положительные стороны проводки:

  1. Надежное энергообеспечение помещений в любых климатических условиях.
  2. Снижение затрат на эксплуатацию за счет более прочной конструкции и большого срока службы.
  3. Нет необходимости в широких просеках в лесных массивах.
  4. Отсутствие налипания снега и образования льда на поверхности. Поверхность кабеля не имеет неровностей, что не позволяет задерживаться воде.
  5. Простая технология монтажа по фасадным частям зданий. В случае необходимости могут применяться столбы упрощенной конструкции, без системы траверс и изоляторов.
  6. Низкое реактивное сопротивление провода снижает потери электроэнергии при передаче. Например, фазная жила кабеля 2х16 способна выдерживать ток до 100 А (при применении изоляции из сшитого полиэтилена).
  7. Возможность подключения новых потребителей без обесточивания сети.
  8. Сложность несанкционированного подключения. Связано с тем, что для врезки требуется специальное оборудование, которое будет сразу обнаружено.
  9. Безопасность монтажа и отсутствие большого числа скруток и проводов на столбах и фасадах.
  10. Возможность совместной прокладки с проводами низкого напряжения, что уменьшает количество изоляторов, траверс и столбов.

К недостаткам самонесущей проводки относятся:

  1. Более высокая стоимость, чем у обычных голых проводов типов А и АС.
  2. Поскольку технология применения кабелей СИП является новой, то во многих региональных сбытовых компаниях может отсутствовать нормативная документация и обученный работе с самонесущими кабелями персонал.

Плюсы конструкций

Монтаж электросети осуществляется с мощью трёх систем: голая нейтраль, изолированная нейтраль и самонесущая конструкция. Сиповские электропровода — альтернатива оголенным аналогам, которые крепятся на изоляторах. Их плюс заключается в дешевом эксплуатационном обслуживании, стабильных параметрах при передаче электроэнергии. Другие преимущества кабеля сип:

  • устойчивость относительно воздействия атмосферных осадков;
  • лёгкий монтаж;
  • снижение реактивных потерь в 3 раза;
  • снижение процента возврата электроэнергии из-за незаконных подключений;
  • для любых условий эксплуатации предусмотрен определённый тип провода.

Финские сети основаны на системе СИП, состоящей из трёх изолированных фазных жил, намотанных вокруг несущего неизолированного провода. Сама изоляция проводится с помощью полиэтилена низкой плотности марки LDPE либо полиэтилена сшитого марки XLPE. Чтобы подвесить такие изделия, используют крюки с зажимами. Линии монтируют на деревянные опоры.

Последние элементы предварительно пропитывают защитным веществом. Для них характерны некоторые особенности:

  • применение в электрической сети более 100 лет;
  • превышение срока службы над нормативным периодом.

Типы самонесущего провода СИП

Производителями кабельной продукции выпускаются четыре типа проводов СИП: СИП 1, СИП 2, СИП 3, СИП 4, СИП 5.

СИП 1

Данный тип (единица) проводов СИП означает, что алюминиевые не несущие жилы покрыты полиэтиленовой оболочкой, устойчивой к солнечным лучам. В данном типе проводов, нулевая жила является несущей и в марке СИП 1 она без изоляции, а в марке СИП 1а несущая нулевая жила покрыта изоляционной оболочкой. Нулевая жила имеет силовой стальной сердечник. Сечения жил до 120 мм2.

СИП 2

Про данный тип самонесущего провода (двойка) можно сказать всё, что сказано для СИП 1 (1А), только изоляция выполнена не простым, а сшитым полиэтиленом.

СИП 3

«Трёшка» СИП имеет уникальную конструкцию. Это на самом деле одножильный провод. Жила этого провода многопроволочная алюминиевая, а проволоки жилы скручены вокруг центрального стального сердечника. Изоляция провода СИП 3 из сшитого полиэтилена. Сечения жил до 240 мм2.

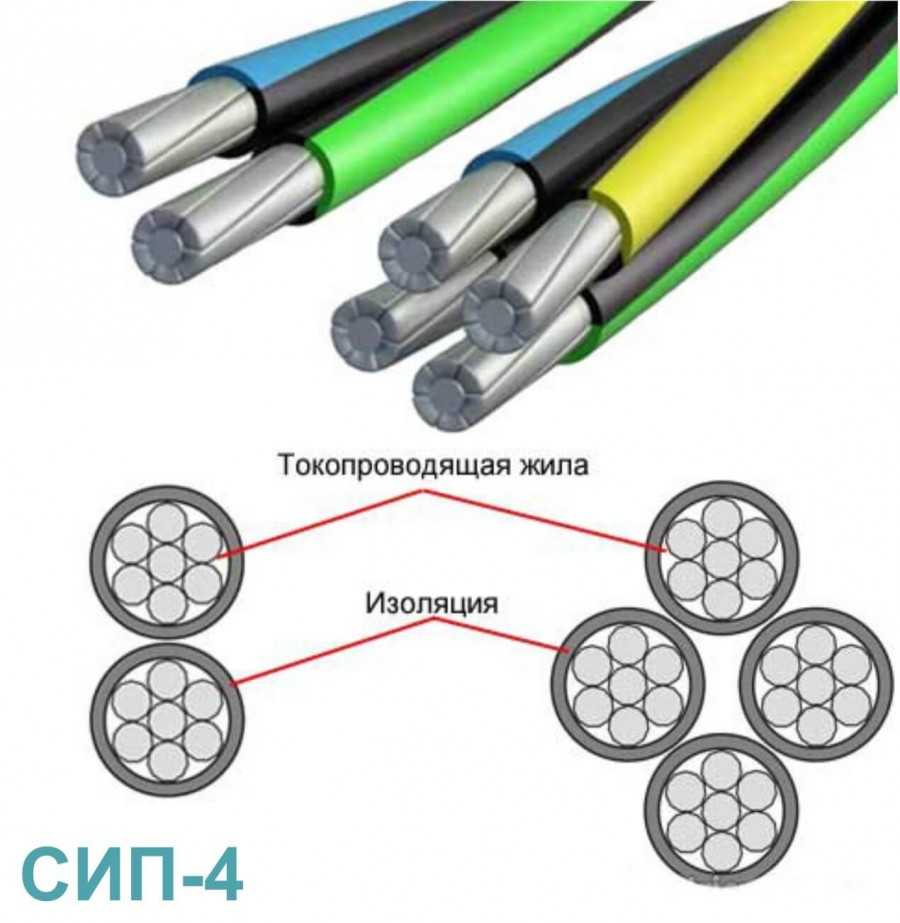

СИП 4, СИП 5

Конструкции этих типов проводов  отличаются только изоляцией. У СИП 4 это ПВХ, у СИП 5 это сшитый полиэтилен. Сечения жил до 120 мм2. Данные провода имеют четное количество жил, две или четыре, без нулевого провода.
