Для чего нужно повторное заземление вли

Для чего нужно

Опоры системы наружного освещения

Заземление для сети опор наружного типа освещения или ВЛ (0,4, 6-10, 20 и 35 кв) играет большое значение, поскольку препятствует риску получения электротравмам при соприкосновении с элементами конструкции в ситуации, когда произошло повреждение изоляции кабеля. При наличии заземления на металлической опоре сети наружного типа освещения или ВЛ, напряжение «разливается» по земле, тем самым становясь безопасным для людей. Данный показатель зависит от того, какое сопротивление имеет почва, в которой установлена опора ВЛ (0,4, 6-10, 20 и 35 кв). В результате, даже если где-то и произошло нарушение изоляции ВЛ, конструкции останутся безопасными.

При штатных условиях работы штыревые изоляторы, смонтированные на опорах, будут обеспечивать надежную изоляцию всех проводов от конструкционных элементов. Но бывают ситуации, когда напряжение в сети
значительно превышает то напряжение, на которое была рассчитана ВЛ (0,4, 6-10, 20 и 35 кв). В такой ситуации перенапряжения возможен пробой изоляции ВЛ и, как следствие, выход сети из строя.
Для того чтобы ограничить значение перенапряжения и повысить безопасность, необходимо понизить сопротивление для «растекания тока». С этой целью и устанавливают на ВЛ (0,4, 6-10, 20 и 35 кв) и подпорах наружного типа освещения защитное заземление.

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

• Порядок подключения проводов к клеммам однофазного счетчика следующий:
• Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)
• Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)
• Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)
• Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

Схема подключения однофазного счетчика в электрощите

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Как сделать заземление правильно в квартире

Чтобы ответить на этот вопрос необходимо понимать какая система защиты установлена именно в вашем доме.

Как правило в старых домах советской постройки применялась Система TN-C, в которой нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник, и они совмещены на всем протяжении системы. Узнать такую систему можно по двухжильному кабелю, который проложен по квартире и по четырехжильному в общем щитке.

Если говорить честно, как правильно сделать заземление именно в квартире в старом фонде, то такая система защищает только от короткого замыкания и возрастает вероятность получения удара током. Поэтому говорить о защитном заземлении в данном случае необходимо с некой долей риска. Есть несколько рабочих вариантов, которые снижают риски, но при этом не являются полноценной защитой, и делаются на ваш страх и риск.

В современных многоквартирных домах используется система TN-S, в ней проводники N и PE разделены на всём протяжении от подстанции до потребителя. Эта система самая безопасная и предпочтительная, но применяется только в новых электроустановках из-за высокой стоимости. В большинстве домов сейчас используется система TN-C-S, в которой проводники N и PE после подстанции соединены в один провод PEN, а потом, на вводе в здание, разделены.

В данном случае организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматик. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.

Для разводки электричества советую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ НГ, для розеточных групп сечением 3 на 2.5 для световых групп 3 на 1.5. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй — на «заземляющий» контакт розетки. Одновременно со сборкой квартирного щитка электрики проверьте подключение заземляющего провода в общем домовом щитке.

Схематично схему защитного заземления в ванной квартире можно представить следующим образом.

Правила и требования к контуру заземления

Для того чтобы контур заземления работал эффективно, он должен соответствовать определенным правилам:

1. Внешний контур должен располагаться на расстоянии не менее 1 м и не более 10 м от дома. Оптимальное расстояние 2-4 м от фундамента.
2. Заглубление электродов выбирается в пределах 2-3 м. На поверхности оставляется часть штыря длиной 20-25 см для соединения полосой.
3. От вводного щита до контура прокладывается шина сечением не менее 16 кв. мм.
4. Увязка электродов между собой обеспечивается только методом сварки. В щите соединение может производиться болтами.
5. Общее сопротивление системы не должно превышать 4 Ом для 380 В и 8 Ом для 220 В.

Внешний контур заземления располагается в земле, что предполагает повышенные требования к его конструкции. Он должен располагаться ниже уровня промерзания грунта, т.к. вспучивание почвы будет выталкивать электроды. В процессе эксплуатации коррозия не должна разрушать металл и чрезмерно увеличивать его электрическое сопротивление. Прочность стержней должна позволять вбивать их в твердый грунт.

Общие понятия.

Заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначено для отвода токов утечки, возникающих на корпусе электрооборудования при аварийном режиме работы этого оборудования, и обеспечение условий к немедленному отключению напряжения с поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился некоторый потенциал фазы. Если оборудование заземлено, то это напряжение потечет по защитному заземлению, обладающему низким сопротивлением, и даже, если не сработает устройство защитного отключения, то при прикосновении человека к корпусу, ток, который остался на корпусе, будет не опасен для человека. Если же оборудование не заземлено — весь ток потечет через человека.

Заземление состоит из заземлителя и заземляющего проводника, соединяющего заземляющее устройство с заземляемой частью.

Заземлителем является металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземляющий проводник – это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).Читать еще: Подключение электродвигателя через конденсатор

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Глухое погружение нейтрали

Системы заземления разделяют на две большие группы: с глухо заземленной нейтралью и с изолированной. В схеме первого типа нейтральный проводник (обозначается N) всегда заземлен и может быть независимым от защитного PE-проводника, а может соединяться с ним, образуя PEN-проводник.

Если нейтральный провод объединен с защитным проводником, он образует систему TN-C, если проводиться отдельно − систему TN-S, в случае, когда объединен на подстанции с защитным проводником, а при входе в здание разделяется на два проводника – защитный PE и функциональный N, образуется система TN-C-S. Еще одним видом является система, при которой нейтральный проводник заземляется на подстанции и к потребителю трехфазный ток поступает по четырем проводам, одним из которых является ноль N. Это − система TT.

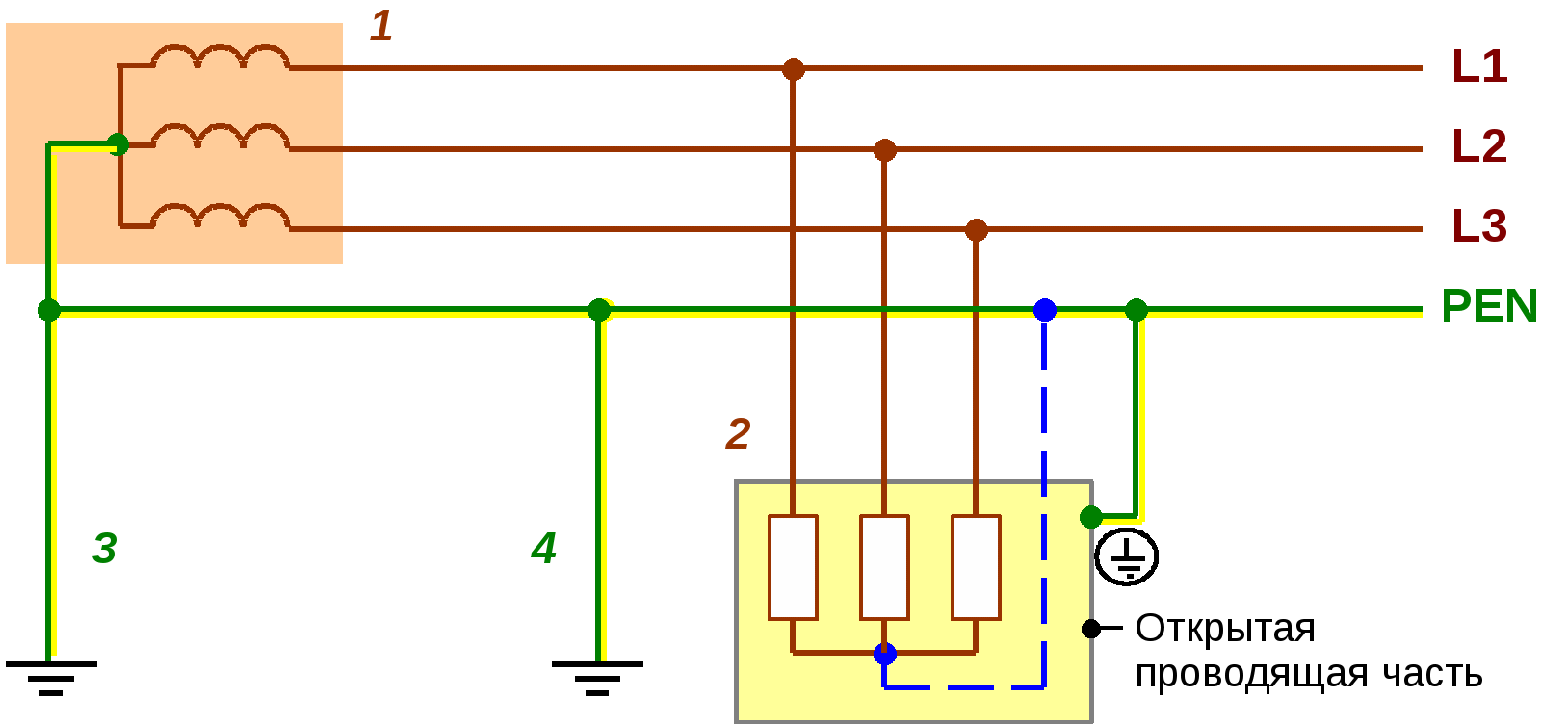

Применение системы TN-C

Система TN-C широко использовалась ранее при так называемой двухпроводной сети. В этом случае в розетках отсутствовал заземленный контакт. В сетях, сконструированных по этой системе, заземлялся нулевой провод, но при обрыве его, все приборы оставались под напряжением. Это вынуждало заземлять корпуса каждого отдельного электроприбора. В современных строящихся зданиях эта система не проектируется. Используется только в старых зданиях.

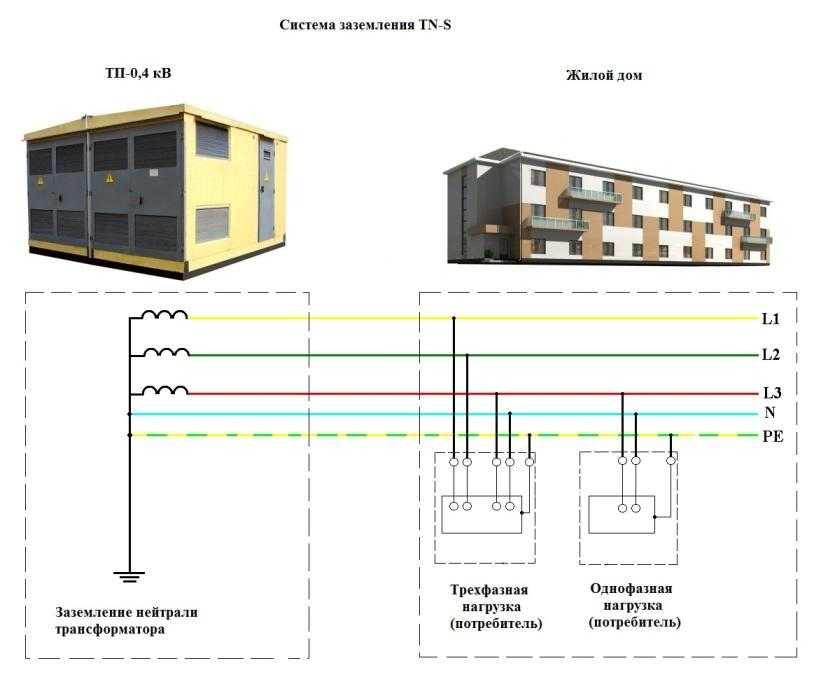

Применение системы TN-S

Система TN-S более совершенна, обладает высокой степенью электробезопасности, так как имеет отдельный заземленный проводник, но стоимость ее неоправданно высока. При трехфазном питании приходится прокладывать от источника пять проводов – три фазы, нейтраль и защитный проводник PE.

Для устранения недостатка системы TN-S была создана TN-C-S. Она предусматривает один проводник PEN, который представляет собой общий провод, заземленный по всей длине от источника питания до ввода в здание, а перед вводом разделяется на нейтраль N и защитный проводник PE. Эта система тоже имеет весомый недостаток. При повреждении проводника PEN на протяжении участка от подстанции до здания, все подключенные внутри здания приборы остаются под опасным напряжением. Для этой системы ПУЭ (Правила устройства электроустановок) требуют проведения мероприятий по устройству дополнительной защиты проводника PEN от механических повреждений.

Тип заземления ТТ

Система ТТ используется для подачи электричества за городом и в сельской местности по линиям электропередач, устанавливаемым на опорах. Подключение электроустановок по этой системе разрешается лишь в том случае, если невозможно обеспечить все условия электробезопасности в системе TN и избежать при этом неоправданных материальных затрат. При контакте с электроприборами защита от тока должна осуществляться путем отключения питания в цепи. Для этого правилами предписываются специальные изделия – устройства защитного отключения – УЗО.

Системы заземления

В соответствии с пунктом 1.7.3 ПУЭ 7 при применении электрооборудования, рассчитанного на напряжение до 1 кВ, применяются способы заземления:

• TN — ноль источника питания (от подстанции или генератора) глухо соединён с землей;
• TN-С — TN, где защитный (PE) и рабочий (N) нулевые провода совмещены в одном PEN-проводнике;
• TN-S — TN, где PE и N нулевые провода разделены на протяжении всей линии от подстанции;
• TN-C-S — TN, где PE и N разделены на определенном участке цепи, а от подстанции до этого участка они объединены;
• ТТ – ноль от подстанции глухо заземлён, а незащищенные электропроводящие конструкции электрооборудования соединены с заземляющим устройством, не связанным с глухозаземленным нулем от подстанции;
• IT — ноль изолирован от земли или соединен с землей через большое сопротивление, а незащищенные металлические конструкции электрооборудования соединены с землей.

Расшифровка символов, первый из которых обозначает положение нуля блока электроснабжения по отношению к земле:

• Т – заземлённый ноль (нейтраль);
• I – изолированная нейтраль.

Второй символ – положение незащищенных металлических конструкций по расположению к земле:

• Т – соединение с землей открытых токопроводящих частей и металлических конструкций, независимо от того, заземлена ли нейтраль от подстанции;
• N – соединение токопроводящих частей с глухозаземленным нулем блока электроснабжения.

Символы, следующие за N, определяют место соединения рабочего и защитного нулевых проводов с заземлителем у потребителя или разделение нуля еще на подстанции:

• S – рабочий (N) и защитный (РЕ) нули — это разные, разделенные проводники;
• С – соединение в едином проводе (PEN) роли нулевых рабочего и защитного проводников.

При занулении нулевые защитные и фазные провода выбираются так, чтобы при пробое изоляции на корпус или нулевой проводник, возникающий ток короткого замыкания обеспечивал отключение автомата защиты или перегорание предохранителя.

Последствия при обрыве «нуля»

Последствия при обрыве нейтрального проводника могут быть совершенно разные. Все зависит от того в какой сети произошло аварийное отключение нуля: трехфазной или однофазной. Рассмотрим оба случая отдельно друг от друга.

1. Трехфазная сеть. Отгорание или обрыв нейтрального проводника в трехфазной сети может привести к полному перекосу питающих фаз в результате которого на одной линии электропроводки, питающей бытовую технику и осветительные приборы может возникнуть повышенное напряжение в 380 В, а на другой понизиться вплоть до нулевой величины. Перенапряжение, а также снижение напряжения электрической сети, является опасным для любых электроприборов и электронных устройств. Предельные величины напряжения в электропроводке могут вызвать возгорание как самих проводов, так и электроприборов, что приведет к пожару в помещение.
2. Однофазная сеть. Совершенно другая картина возникает при обрыве «нуля» в однофазной сети, которая заводится в квартиры и дома от распределительного щита. Каждая линия питания группы осветительных приборов и бытовой техники состоит из двух проводников: «нуля» и фазы. К тому же в большинстве современных многоэтажных домах кабель электропроводки имеет третью жилу для подключения к электроприборам защитного заземления, чего нет в старых постройках. При обрыве «нуля» в однофазной сети на нулевом проводе появляется опасное для человека напряжение в 220 В.

Как мы видим, при обрыве нейтрального провода в любой сети как трехфазной, так и однофазной, может возникнуть ряд негативных и опасных последствий. Что делать, чтобы исключить такое развитие событий? Конечно, выход есть! Необходима защита от отгорания «нуля» или его обрыва! Ниже мы рассмотрим все виды защиты от обрыва или отгорания «нуля» в трехфазных и однофазных сетях.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

1. Розетки в комнатах;
2. Освещение в комнатах и коридоре;
3. Бойлер;
4. Электродуховку (не менее 16А);
5. Освещение в ванной, туалете, на кухне:
6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
2. Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
3. Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
4. Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
5. Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
6. Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.
