Пошаговая инструкция по переносу розетки в другое место

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

• Скрутку.
• Сварку или припой.
• Клеммники.
• Пружинные клеммы.
• Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Перенос розетки этапы работы

Возможно, кто-то считает, что сама тема, как перенести розетку, настолько проста и незамысловата, что какие-то пояснения к ней просто не требуются и все дальнейшие рассуждения окажутся обыкновенным словоблудием, но поверьте, это далеко не так.

Чтобы убедиться в этом, достаточно приступить к работе и тогда сразу же возникнут многочисленные почему и как. Надеюсь, что эта статья поможет ответить на эти вопросы.

Как перенести план вновь создаваемой линии на стены

Карандашом или маркером прямо на поверхности стены нужно нанести траекторию прокладки штробы с указанием мест расположения будущих розеток, распределительных коробок и указать их предназначение.

Несмотря на кажущуюся простоту, этот этап работ требует некоторых пояснительных моментов.

Для того чтобы отобразить действительный диаметр подразетника или разветлительной коробки, надо там, где надо приложить изделие к поверхности стены и обвести его карандашом.

• Про расположение коммутационных устройств в квартире рассказывалось в одной из прошлых статей. Поэтому приведу только один размер, знать который действительно надо, если планируете устанавливать не одиночную розетку, а блок состоящий из 2–6 устройств. Расстояние между центрами окружностей соседних окружностей, должно быть, 71 мм.
• В зависимости от свойств электропровода траектория будущей штробы на бумаге, может, сильно отличаться от действительности. Особенно, это касается мест изменения направления, переходов на другие плоскости. Смоделировать радиус безопасного для провода изгиба можно на небольшом отрезке провода, а затем перенести получившийся радиус на стену.

Распределительная коробка

Другое название этого изделия, коробка разветвительнная, что более точно отражает её функцию. Коробки различаются по форме и размерам. Их выбор зависит от конкретных обстоятельств. Размеры некоторых моделей и ниш под них приведены на картинке.

Установкой распределительных коробок многие пренебрегают, считая их излишними, к тому же и неэстетичными, портящими интерьер.

Может быть, в таком подходе и есть доля истины, но всё до поры до времени. В случае неисправности внутриквартирной электросети, проблему при наличии разветвительной коробки, проще локализовать, а неисправный участок цепи временно отключить, не обесточивая при этом всю квартиру, а во-вторых, распредкоробки для скрытой электропроводки при установке утапливаются в стену и их практически не видно.

Технические требования к перемещению розеток

Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:

1. Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
2. По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
3. Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
4. Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.

Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.

Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

• Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
• Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
• По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Метод укорачивания проводника

Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:

1. согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
2. завести провод и поместить коробку в просверленную нишу;
3. шпаклевкой замазать стену возле коробки и саму;
4. подсоединить к устройству провода;
5. по окончании процесса закрывают новое устройство крышкой.

Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.

Вывод новой линии – перенос в другое место

Такой вариант перемещения розетки считается надежным, но более трудоемким. Вывод новой линии позволяет перенести разъем электрической сети на противоположную стену в помещении. Применяется данный метод в основном в панельных постройках, где достаточно трудно или просто невозможно добраться до проложенных проводов. Подачу тока к старым проводам прекращают и проводят отдельные новые линии.

Для переноса розетки в другое место необходимо:

1. Отключить подачу тока в помещении, где будет устанавливаться разъем.
2. Карандашом обозначить линиями путь, где будет проходить канавка для электропроводки.

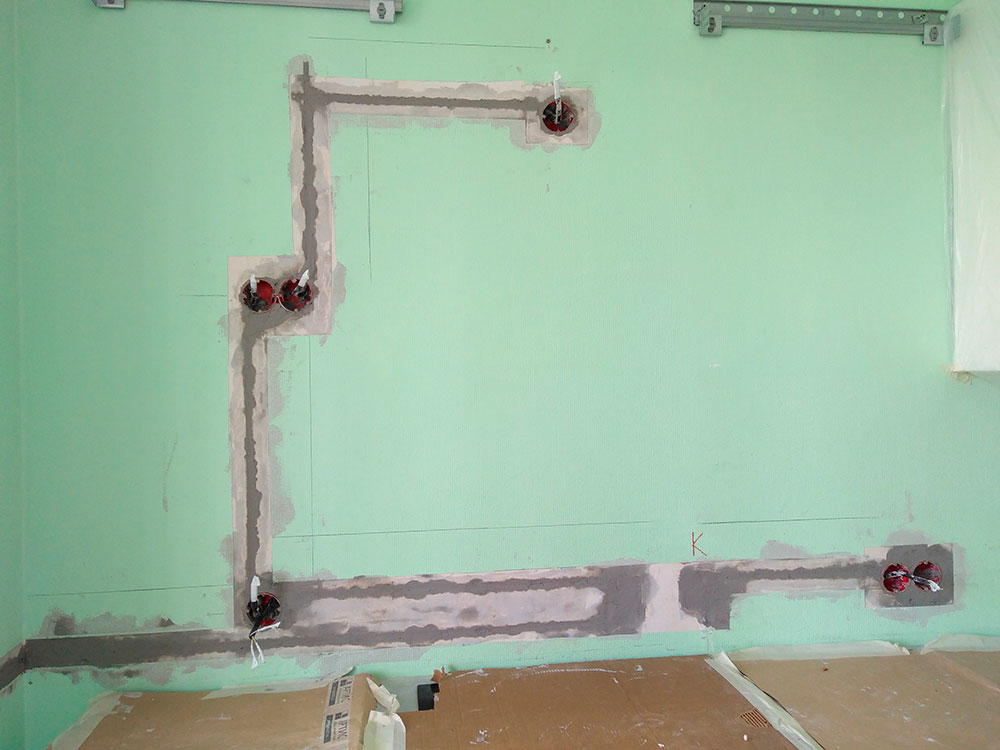

3. После этого перфоратором по отмеченному маршруту проделать штробу такой глубины, чтобы уложенные провода не выглядывали наружу.
4. Для новой розетки вырезается углубление. Его делают тем же перфоратором со специальной насадкой. Глубина ячейки должна быть не менее пяти сантиметров.
5. В нишу в стене вставляется сначала короб, который защищает содержимое розетки. Он должен полностью входить в углубления, не выступая над поверхностью.
6. В проделанную на стене канавку прокладывается кабель и закрепляется хомутами из пластика через каждые семь сантиметров.
7. В распределительной коробке разъединяются провода, чрез которые ток поступал к старой розетке и уже ненужная линия убирается вместе с разъемом. Если демонтируется только розетка, а провода остаются в стене, то их концы тщательно изолируются.
8. Конец нового кабеля подсоединяется к проводу, от которого подавалось электропитание при помощи изолирующих зажимов.
9. Короб фиксируется болтами. Он должен плотно прилегать иначе в процессе эксплуатации может начать выпадать из «гнезда».
10. Провода соединяются за счет пружинных клемм, клеммных колодок и колпачков из пластика.
11. Зачищенные жилы провода подключают к новой розетке через пружинные клеммы. Заземляющий очищенный конец провода соединяют к клемме, которая находится на корпусе разъема.
12. Подключенный блок устанавливают в короб и зажимают винтами. Сверху накладывается защитная панель, которая имеет декоративные свойства. Таким способом можно перенести розетку на большие расстояния.
