Где находятся распределительные коробки в панельном доме

Этапы проведения работ

Замена электропроводки своими руками нуждается в точном следовании этапов работы, а также соблюдения всех рекомендаций опытных электриков. Только в этом случае можно не только получить достойный результат работы, но и выполнить проводку так, чтобы она не стала причиной возгорания.

Устройство времянки

Когда выполняется замена старой электропроводки в доме, электрика в доме должна быть отключена. Но она нужна для работы электроприборов. В таком случае следует сделать ремонтную времянку. Она представляет собой конструкции из пластикового или деревянного бруса, удлинителя и розетки. Данная конструкция подключается к наружному счетчику, чтобы полностью обесточить квартиру или дом.

Демонтаж старой проводки

Демонтаж электропроводки проводится только после того, как полностью отключено электричество в квартире. Для проверки лучше воспользоваться мультиметром. Демонтаж начинается от распределительных коробов, установленных под потолком. Необходимо открыть короб, найти и удалить вводный провод. Если его удаление невозможно, рекомендуется обрезать его как можно дальше и изолировать. По данному принципу демонтируются и остальные провода.

Штробление стен

Проводить штробление стен можно по горизонтали и вертикали. Если работы будут проведены неаккуратно, и канавки получатся кривыми, это может привести к возникновению в дальнейшем аварийных ситуаций.

Границы канавок лучше всего определить с помощью перфоратора, после чего вручную с помощью долото выровнять их. В тех местах, где требуется сделать угол, необходимо выполнять косой срез и выбить лунку. Это лучше всего делать с помощью болгарки. Отсутствие углов позволит кабелю лечь ровно, и избежать изгибов, которые приводят к излому и порче провода.

Для создания отверстий в кирпичных стенах, в которые будут вставлены подрозетники, можно воспользоваться коронкой, надетой на перфоратор. Для бетонных стен такой инструмент будет неэффективным, поэтому лучше всего использовать долото.

Отверстия для подрозетников необходимо выполнить в тех местах, где они будут удобны для использования. Их места следует определить еще на этапе создания чертежа. Розетки для кондиционеров, вытяжек и другие стационарных приборов следует размещать как можно ближе к месту, где будет установлен электроприбор, чтобы скрыть шнур.

Прокладка проводов

Перед прокладкой проводов необходимо подготовить отрезки необходимого размера, а также гофры к ним. После чего провода следует затянуть в гофры, и установить из в заранее подготовленных штробах. Концы проводов необходимо завести в подрозетники.

После прокладывания проводов подрозетники и штробы необходимо замазать раствором. После чего завести провод в электрощит и смазать термопроводящей пастой. Соединения должны быть прочными и надежными. Щиток необходимо прикрепить к стене при помощи дюбелей.

Времянку следует отключить, провода от счетчика и заземление провести в щиток. После чего необходимо изолировать провод от счетчика и уложить его в электрощит. Готовую конструкцию необходимо тщательно закрепить, после чего можно выполнять штукатурку стен и дальнейшую декоративную отделку.

Финальный этап

Замена старой электрической проводки заканчивается установкой подрозетников, розеток, выключателей и осветительных приборов.

Важным этапом замены электропроводки является проверка каждой ветки проводов при помощи тестера на короткое замыкание. Для этого нужно включить электричество, после чего подать ток и найти при помощи индикатора фазу и ноль. Это даст возможность вести нужные провода в соответствующие клеммы.

После введения проводов в нужные клеммы рекомендуется еще раз проверить их на короткое замыкание. Если проблем нет, можно включить главный автомат, и подать электричество в дом или квартиру. Осталось только проверить работу всех розеток, светильников и выключателей.

И только после этого можно начинать выполнять отделку стен и другие ремонтные работы. В противном случае может возникнуть необходимость проводить повторное штробление стен, чтобы выявить места плохого соединения проводов.

Состояние на этапе сдачи

Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».

Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Электропроводка трехкомнатной квартиры

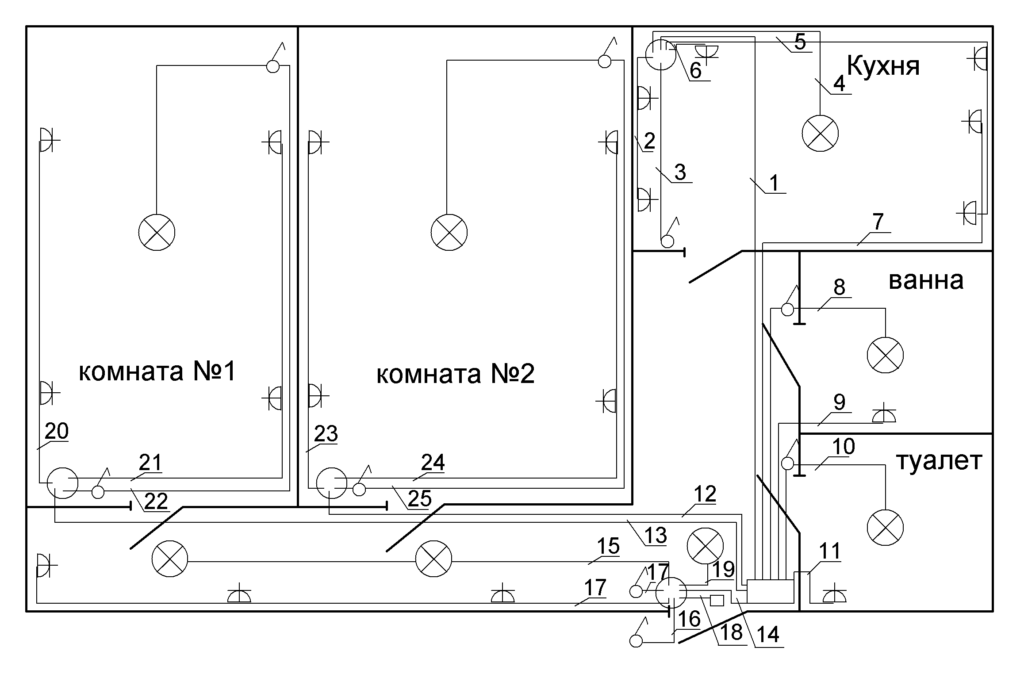

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Применение провода АПВ 6 кв.мм

Провод АПВ 6 кв.мм представляет собой алюминиевые жилы с изоляцией из ПВХ. Провод АПВ 6 кв.мм применяется на напряжение до 450 В (для сетей до до 450/750 В) частотой до 400 Гц или на постоянное напряжение до 1000 В для электрических установок при стационарной прокладке в осветительных и силовых сетях. Также провод АПВ 6 кв.мм используется для монтажа электрооборудования, машин, механизмов и станков.

Прокладка провода АПВ 6 кв.мм возможна в стальных трубах, пустотных каналах строительных конструкций, на лотках и др. и предназначена для монтажа электрических цепей.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

Проводка на кухне своими руками — как рассчитать, выбрать и сделать?

В современных домах и квартирах самой нагруженной в плане потребления электрической энергии является кухня. Ни для кого это не удивительно, все мы знаем, что здесь сосредоточена почти половина бытовых электроприборов. При планировании ремонтных работ электропроводка на кухне должна стать первоочередной задачей. Надо точно рассчитать нагрузки, соответственно подсчётам выбрать проводники и коммутационные аппараты. Чтобы потом не получилось так – работает варочная панель, духовой шкаф, вытяжка, а вы решили нагреть электрочайник, и всё, отключился автомат, электричество кончилось.

Сразу хотелось бы предупредить тех, кто приобрёл квартиру в домах советской постройки. Быть может в других комнатах (спальня, зал) достаточно заменить коммутационные аппараты и поставить пару дополнительных розеток. Но проводку на кухне нужно монтировать полностью новую, даже не пытайтесь произвести ревизию старой.

Последовательность действий

Учитывая необходимость штробления стен, обычно замену проводки в двухкомнатной квартире делают совместно с капитальным ремонтом. Конечно, можно использовать открытый вариант, не предусматривающий нарушения целостности стены, но в этом случае возникают вопросы к эстетике помещений в квартире, теплоотдачи проводов и предотвращения их механических повреждений, а также к ряду других факторов.

Иногда в двухкомнатных хрущевках проводку прячут под стяжку пола. Но в старых домах такой вариант может привести к повреждению электропроводки соседей, поэтому действовать надо аккуратно.

В общем случае можно определить следующие шаги при замене электропроводки в двухкомнатной квартире:

  • создание схемы электрической принципиальной;
  • определение топологии схемы применительно к конкретной квартире (на этом этапе проводится согласование и утверждение как плана, так и схемы);
  • выполнив предыдущие пункты, можно определиться с количеством и сортаментом требуемых материалов и устройств, что сформирует смету;
  • собственно, монтаж проводки выбранным способом;
  • установка устройств (выключатели, розетки, автоматы, УЗО и прочее).

В завершение проводится контроль правильности соединений обычным мультиметром. Замена электропроводки в хрущевке завершена и можно приступать к наклейке обоев или другим работам по благоустройству квартиры.

Электросеть квартиры

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Схема распределительного щита управления

Итак:

  • Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
  • Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
  • От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
