Как устранить обнаруженные недостатки
Не стоит сразу во время проверки электропроводки бросаться исправлять все выявленные дефекты. Эту работу необходимо спланировать.
Когда обнаружены маленькие недоработки на отдельных участках схемы, то их не сложно исправить индивидуально. Например, при нехватке количества розеток для компьютерного оборудования допустимо установить шлейфом один розеточный блок, подходящий к мощности потребителей. (Не забываем про сечение провода питания).
Если же требуется полная реконструкция электрической проводки, то работу следует начать с составления проекта, учесть расположение каждого помещения и собственные потребности.
Следует учесть, что, электропроводка в старых зданиях выполнена по системе заземления TN-C двухпроводными магистралями в однофазной сети. Она представляет опасность в аварийном режиме.
Энергетики ее в ближайшие десятилетия будут переводить на схему питания TN-C-S с тремя проводами, подводя их до этажного щита.
Работа же по модернизации электропроводки внутри квартир будет возложена на ее владельцев. Поэтому заняться ею проще при выполнении ремонтных работ после приобретения квартиры до момента ее заселения.
Стоит проанализировать технические способы переоборудования проводки и просчитать стоимость затрат на них. Вполне вероятно, что экономически выгодно будет провести полную замену оборудования с нуля, чем пытаться дорабатывать ее по частям. Такая работа будет выполнена быстрее, а с учетом того, что помещения пока находятся без мебели и жильцов, то вопросы по ежедневной уборке и борьбе со строительной пылью значительно упростятся.
Для закрепления материала рекомендуем посмотреть видеоролик владельца Королевский электрик “Проводка в квартире. Замена электропроводки.”
Полезные товары
- Ножницы для резки кабеля
- Герметичная бутылочка для воды 550ml
- Регулируемые ящички для хранения
Поэтапная замена электропроводки в квартире
Начинаем, как всегда, с самостоятельного проекта новой электропроводки. На плане квартиры наносим все будущие розетки квартиры, разбиваем проводки на группы, разделяем группы освещения и группы розеток (силовые группы). Приборы одной группы должны потреблять не более 2500Вт, мощности. Исключения составят группы электроплиты, бойлера и другим мощным потребителям (если они планируются).
Старая трассировка электропроводки
После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.
Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.
Монтаж электропроводки по новой схеме
Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.
Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.
По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.
После полной проверки новой электропроводки,
- Заизолируйте (если нужно) все соединения в коробках.
- Коробки закройте.
- Штрабы (борозды в стене) заделайте раствором.
- Короба закройте.
Теперь можно переключить электроснабжение квартиры на новую схему. Для этого
- Отключите вводной автомат:
- Отсоедините питающий кабель старой электропроводки от вводного автомата;
- Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
- Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.
Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.
Медь, земля и дозы
Замена электропроводки в жилом помещении держится на трех китах:
- Замена алюминиевых проводов на медные.
- Переход со схемы электропитания TN–C (глухозаземленная нейтраль) на TN–C–S (с защитным заземлением потребителей).
- Переход от разводки проводов разветвлением на подключение групп отдельными ветвями.
Поясним по порядку:
Алюминиевая электропроводка благодаря своей дешевизне и экологичности (добыча и выплавка меди тогда были чрезвычайно вредными производствами) получила широкое распространение в мире в 30-х – 60-х годах. Однако со временем выяснилось, что алюминий для электропроводов непригоден:
- В течение 20 лет в цепях под током в металле происходят изменения, суть которых полностью не ясна до сих пор; прежде всего – алюминий становится очень хрупким, и на проводку из него буквально дышать нельзя.
- При малейшем попадании влаги алюминий подвержен электрокоррозии, распространяющейся под оболочку; целый на вид провод оказывается истонченным до волоска; отсюда – внезапные отказы, самые аварийные.
-
Алюминий – мягкий металл. Из-под винтов клемм он выдавливается, скрутки ослабевают, а пайка алюминия сложна, дорога и относится к числу вредных производств. Поэтому алюминиевые контакты ненадежны.
У проводов ЛЭП срок службы менее 20 лет, и там пороки алюминия не сказываются. Но в квартирной проводке алюминий ныне запрещен.
Советская схема электроснабжения TN–C применялась вынужденно, из-за необходимости массовой электрификации с условиях острого дефицита цветных металлов и большой протяженности коммуникаций в огромной стране. С 1997 г. в РФ принята система электроснабжения TN–C–S, обеспечивающая безопасность потребителей независимо от состояния электросети. От СССР осталось множество незаземленных многоэтажек, но раз проблема есть, ее нужно решать; не «сверху», так своими силами.
Разветвительная схема разводки также применялась вынужденно, и по тем же причинам, что и TN–C. При этом к более мощным проводам квартирного ввода по их длине подключались ответвления к группам. Ответвления делались в распределительных коробках – электродозаторах (дозах); главная квартирная доза располагается рядом со счетчиком.
Каждое ответвление – снятая изоляция и скрутка либо клеммы: ненадежно и чувствительно к замоканию. Ныне еще не узаконена (но дело к тому идет), но общеупотребительна разводка ветвями: от ввода к каждой группе подключений идет отдельный цельный кусок кабеля в двойной или тройной изоляции. Никаких скруток и клемм, влаги не боится.
Когда нужно менять алюминиевую проводку — до капитального ремонта или после?
Здравствуйте, уважаемые посетители Elektrika56!
Началась эта история пол-года назад.
Один знакомый знакомого нашего друга купил двухкомнатную квартиру на вторичном рынке. Не новую то есть квартиру.
Естественно начал делать капитальный ремонт.
Когда встал вопрос менять ли электропроводку, знакомый знакомого нашего друга решил посоветоваться с знающим человеком.
С мастером-отделочником.
А тот ему и говорит: «Смотри какие у тебя хорошие, надежные алюминиевые провода! Они безусловно прослужат тебе еще …дцать лет, а то и больше! Я думаю не стоит их менять.
Тем более, что замена электропроводки — это дорогое удовольствие. А розетки — выключатели я тебе и сам поставлю.»
Знакомый знакомого нашего друга решил, мастер-отделочник человек опытный, плохого не посоветует.
Взял, да и оставил алюминиевую электропроводку. И начал делать ремонт…
Когда кухня уже была готова, а в зале осталось наклеить обои маме жены счастливого владельца двухкомнатной квартиры приснился сон, в котором с электропроводкой случается какая то беда.
Вроде бы как, розетка стиральной машинки кого-то из домочадцев током бьет.
Задумался парень как же быть?
Решил проложить новую линию от щитка до стиральной машинки. Чтобы избежать беды.
Так в этой квартире появились мы.
Походили, посмотрели.
Рассказали хозяину квартиры, что в общем-то неправильно он поступил, когда старую проводку оставил. Объяснили, что изоляция провода со временем теряет свои свойства и рассыхается.
Что раньше, квартирная электропроводка не рассчитывалась на большое количество мощных потребителей.
Но ремонт на кухне уже закончен!
Плитка выложена, обои наклеены, кухонный гарнитур висит на своем месте.
Да и в зале стены прошпаклеваны, конструкции из гипсокартона собраны.
«Оставляяем как есть», решил хозяин квартиры.
«Только для стиралки давайте линию проведем».
«И в комнату, где ремонт еще не начинался, тоже линию заведем».
Настаивать мы не стали.
Выполнили пожелания заказчика уехали.
Прошло пол-года.
На днях звонок.
Давайте ребята сделаем замену электропроводки в дальней комнате. И еще пара вопросов по электрике.
Приехали, посмотрели, немножко расстроились.
Что получил заказчик, помимо старого провода с рассохшейся изоляцией, когда решил оставить старую электропроводку.
.

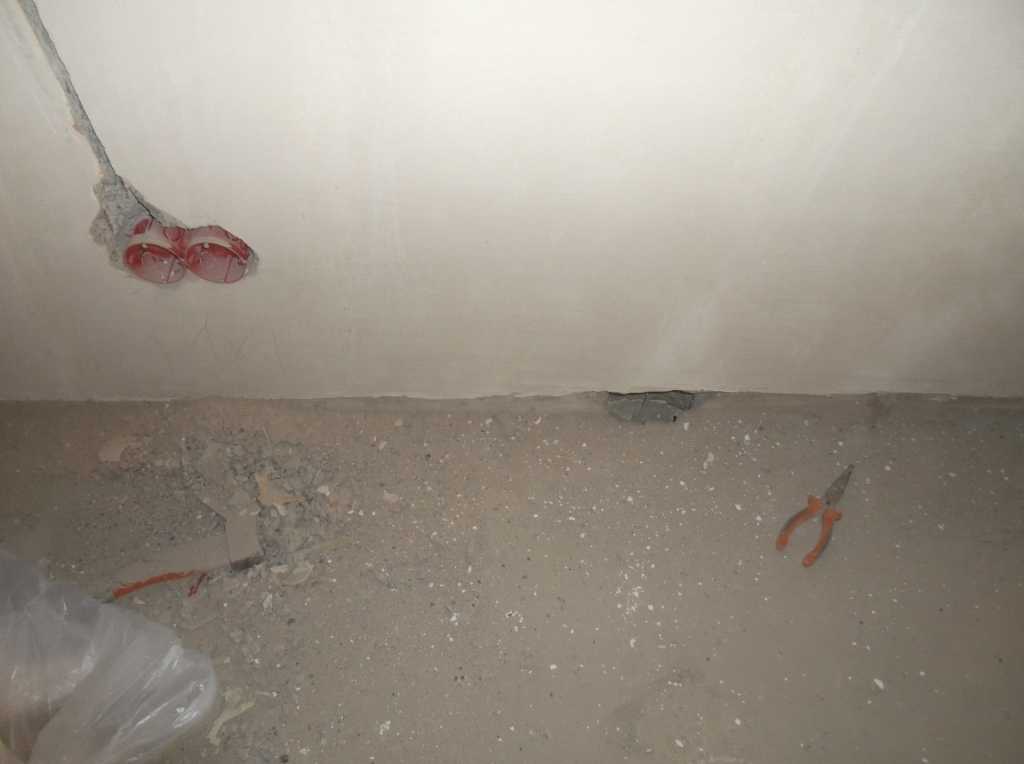

Расположение электропроводки в стенах в произвольном порядке:
Желтая линия — примерное расположение провода в стене.
Естественно, что повреждается такая проводка на раз два. Сложно угадать, где же эти самые провода под слоем штукатурки.
.
Этот провод был поврежден в спальне, во время ремонта, это не так страшно. А повреждение провода в зале или на кухне выльется в небольшой повторный капитальный ремонт участка стены.
#При монтаже новой электропроводки провод от розетки или выключателя поднимается строго вверх. Шансы повредить провод при общестроительных работах или навеске полочек минимальны#
.
Расположение распределительных коробок в не совсем обычных местах.

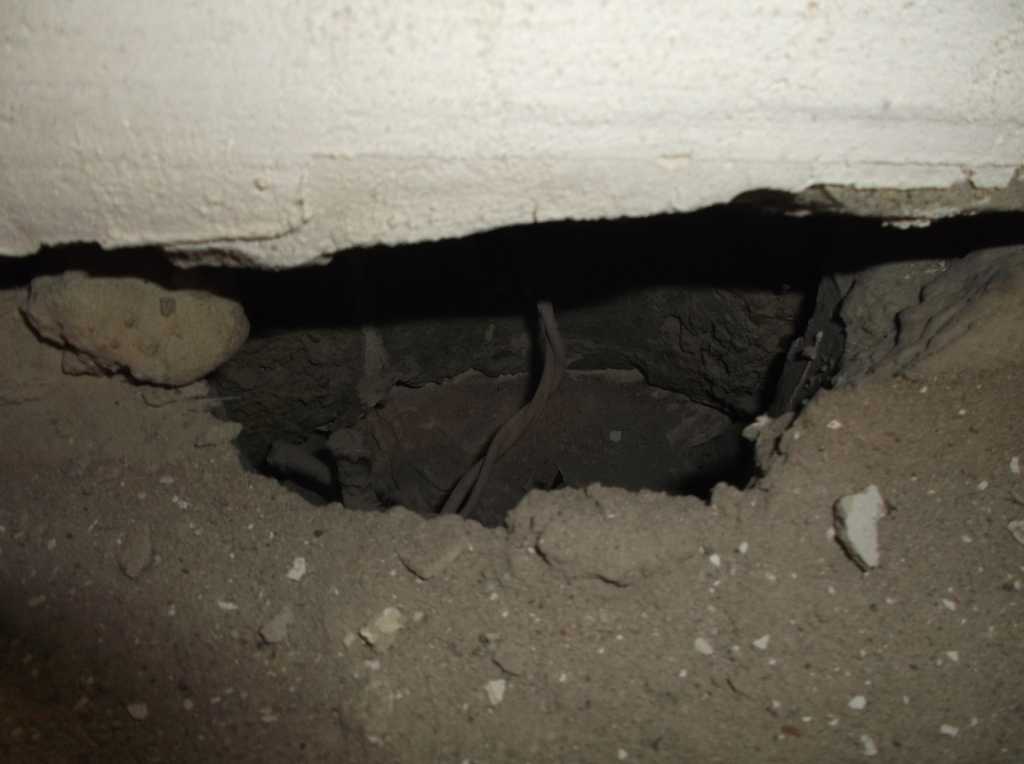

Например в полу:
.
.

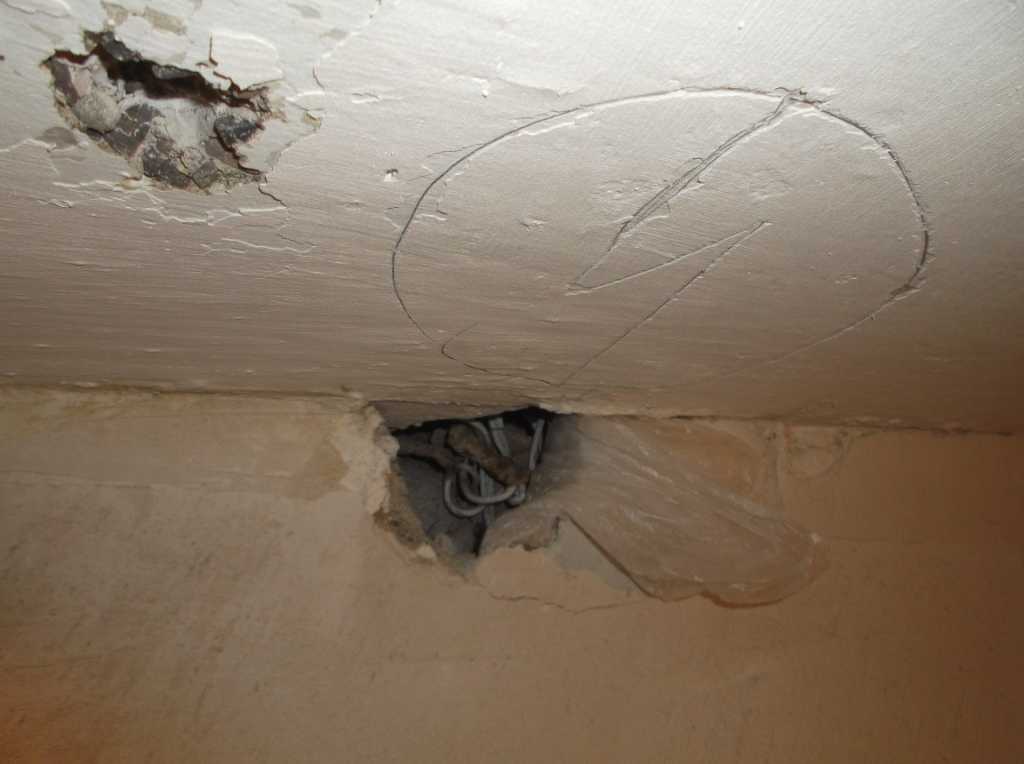

Или в потолке.
.
.
Или вместо выключателя.
#При монтаже новой электропроводки распредкоробки располагаются над розеткой или выключетелем, найти их при необходимости — несложно#
Плюс провода без цветной маркировки фаза-ноль-земля.

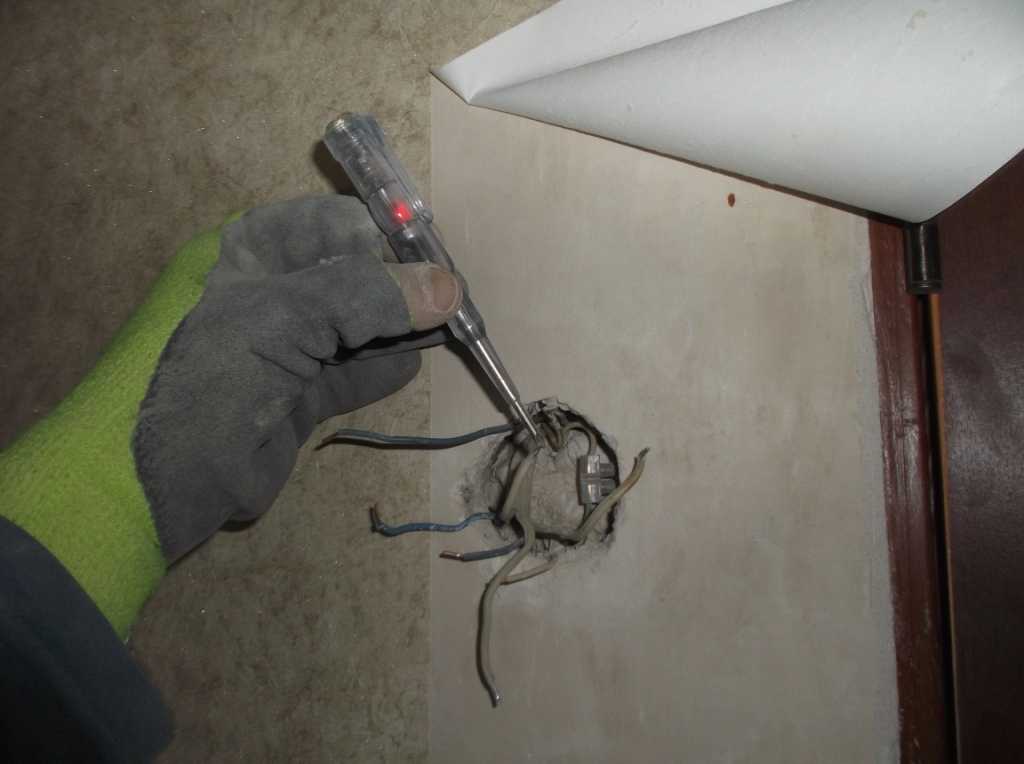

Плюс напряжение на каждом из трех приходящих проводов.
.
.
.

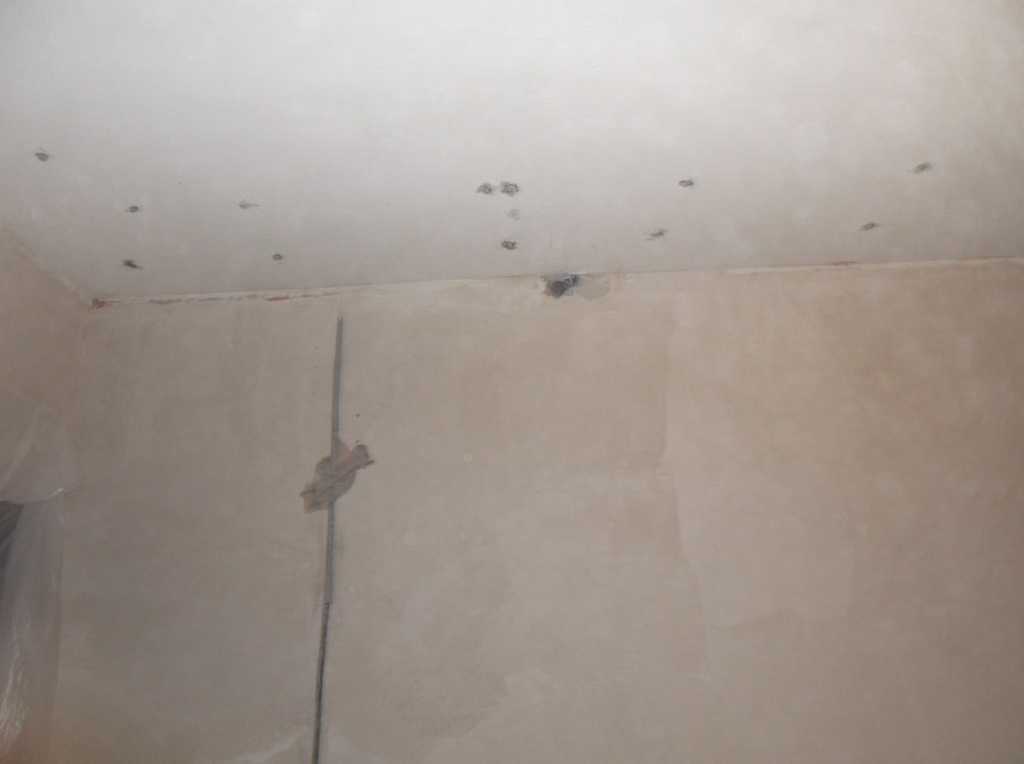

Старая электропроводка в потолке — на люстры.
.

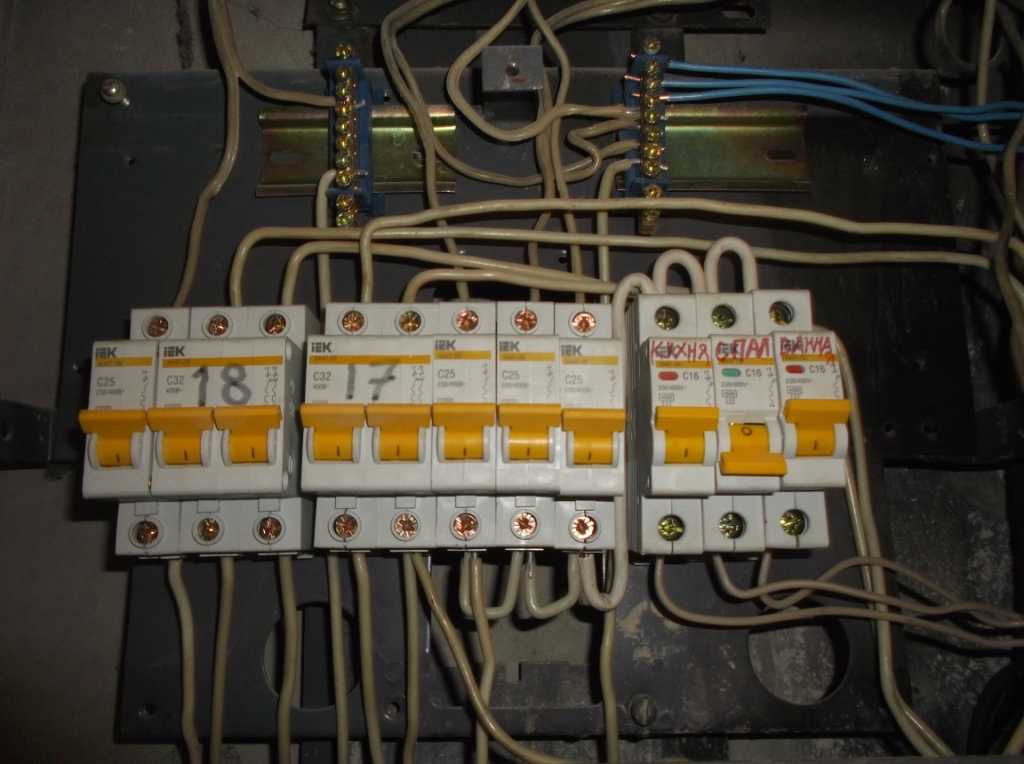

В распределительном щитке часть электропроводки алюминиевая, часть медная, с новыми автоматами.
Что случиться раньше: начнет греться провод или отключиться защитный автомат завышенного номинала — непонятно.
.
#При монтаже новой электропроводки номинал защитного автомата подбирается под сечение провода. Автомат должен отключиться до того,как провод начнет нагреваться#
Освещение в кладовке — выключатель держится на честном слове.
.
Вот такая вот грустная история.
На этом и закончим, потому-что нет слов.
Как установить розетку самостоятельно?
Установка скрытой проводки
Такой вариант предусматривает монтаж проводов в углубления на стенах:
- несквозные отверстия под розетки и/или выключатели
- штробы — под провода
Электропроводка в квартире
Штробы — это канавки, которые делают долотом перфоратора или диском шлифовальной машины. В полученные углубления укладывают провода и быстро прикрепляют к стене алебастром. После того как монтаж будет завершен, штробу замазывают гипсовой смесью или цементным раствором и шпаклюют.
В среднем на одну ямку в бетоне под установочную коробку необходимо 2-3 минуты, а на прокладывание одного метра штробы — 1-2 минуты. Весь процесс сопровождается значительным шумом.
У электриков существует такой термин как “точка” — это смонтированная в одной установочной коробке розетка (выключатель). Выключатели и розетки при необходимости объединяют в блоки до 5 штук. Для этого используют специальную декоративную рамку.
Чтобы при отделке стен не было трудностей, практикуют такой порядок работ:
- устанавливают только коробки
- проводят отделочные работы
- устанавливают выключатели (розетки)
В таком случае вы можете без помех шпаклевать ровно по коробкам. Концы проводов должны быть заизолированы. Конечно, данные работы лучше проводить с выключенным электричеством, но не всегда есть такая возможность. Многие процессы выполняют в вечернее время или в темных помещениях, например, в ванной или санузле.
После того как вы прошпаклюете стены, поклеите обои или положите плитку, нужно отключить электричество на щитке. Подключите и установите выключатели. Включите подачу электричества. Проверьте работу каждого выключателя и каждой розетки.
