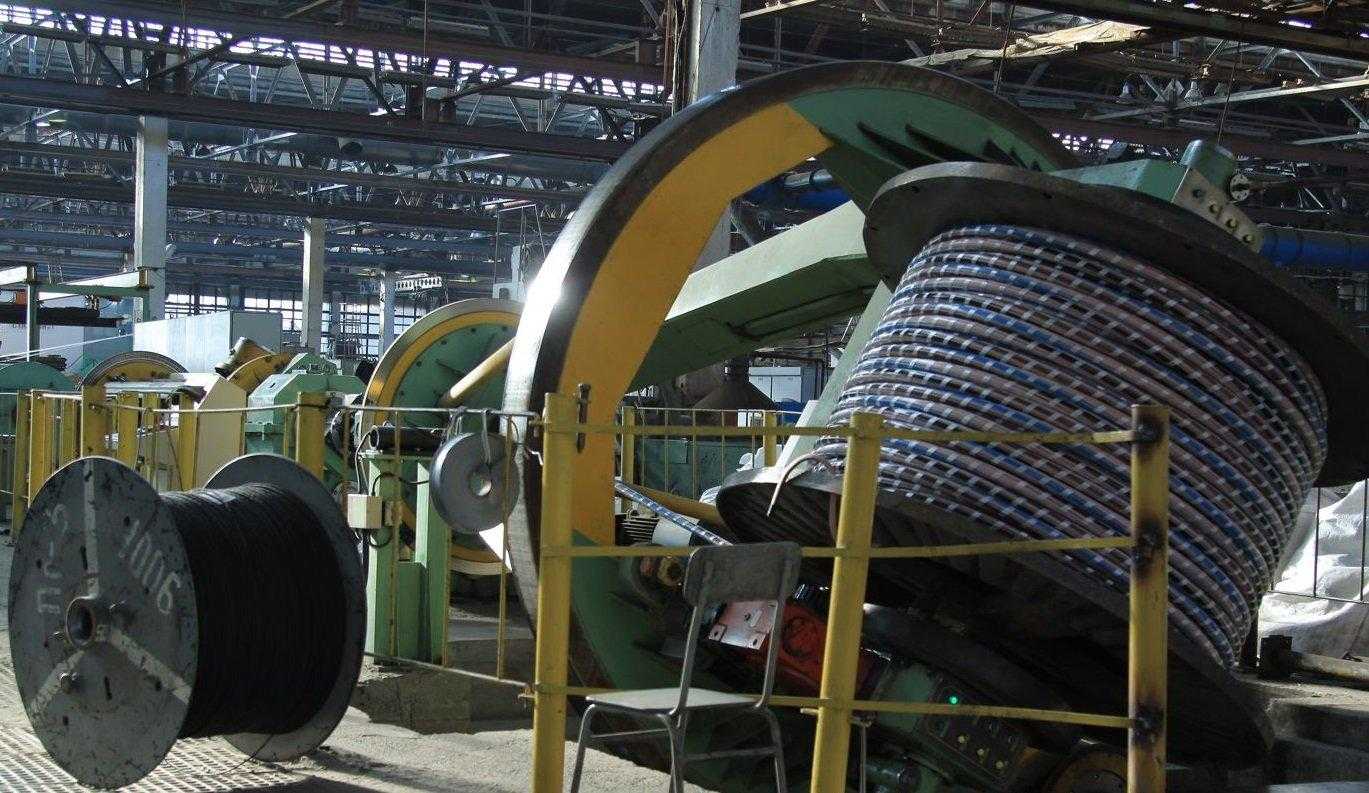

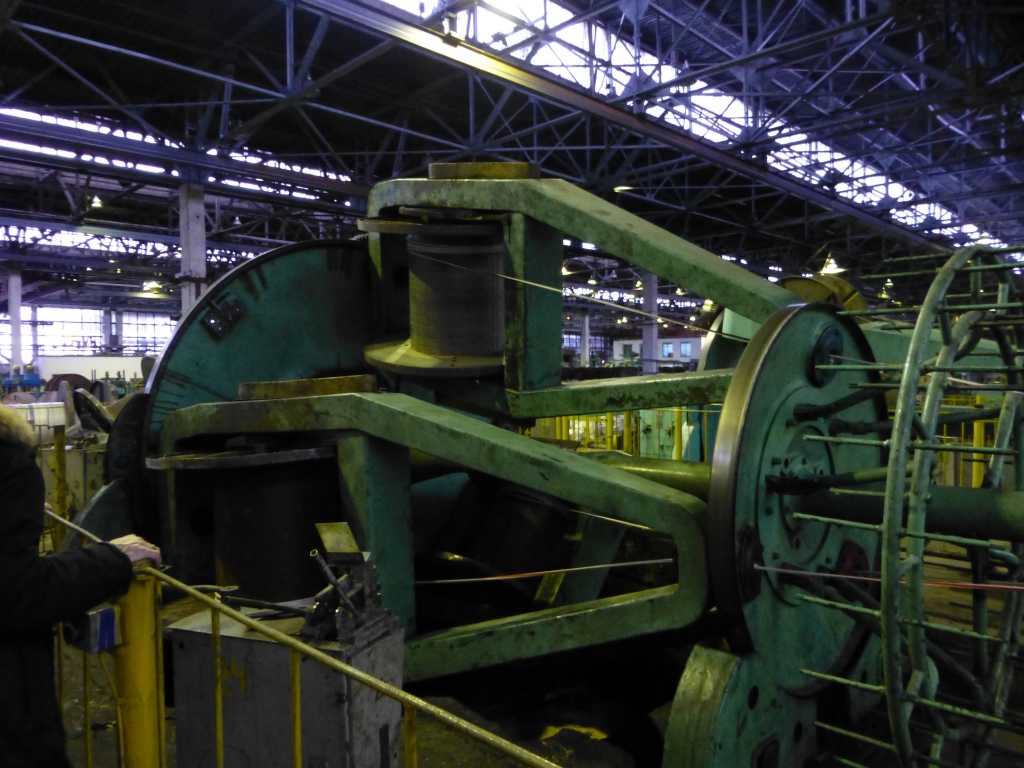

Российские заводы-изготовители
ААБл относится к распространенным кабелям. Его выпускает сразу несколько российских заводов-изготовителей. Самые известные из них «Сарансккабель», «Кавказкабель» и «Камкабель». Последний из них числится в списке лучших производителей кабельной продукции в России.
Кабель марки ААБл выпускается с соблюдением требований ГОСТ 18410-73. У качественных производителей имеются соответствующие сертификаты на продукцию. Государственный стандарт содержит исчерпывающее описание характеристик изделия. Среди них габаритные размеры, вес, длительно допустимый ток и напряжение.
Технические характеристики
Здесь приведены технические параметры, общие для всех кабелей ААБл:
- Рабочий температурный диапазон находится в пределах от -500С до +500С.
- Максимальное сопротивление оболочки – около 100 мОм/км.
- Допустимая температура нагрева в течение длительного времени – +800С.
- Оптимальный срок службы – 30 лет.
- Класс гибкости – 1.
- Максимальный радиус изгиба кабеля – до 250.
- Максимальное напряжение – 10 киловольт.
- Благоприятные условия эксплуатации – 98% влажности при температуре до +350С.
- Во время укладки температура окружающей среды не должна быть менее 00С.
- Оптимальный перепад высот укладки кабеля с разным напряжением составляет:
- до 25м – 1 кВ;
- до 20м – 6 кВ;
- до 15м – 10 кВ.
Выше представленная информация собрана из действующих на сегодняшний день норм из сборников государственных стандартов.
Государственные стандарты
| № ГОСТа | Наименование | Дата введения в действие |
|---|---|---|
| 15150-69 | Исполнения для различных климатических зон | 01.01.71г. |
| 18410-73 | Кабель силовой с бумажной пропиткой ТУ | 01.01.75г. |
| 24641-81 | Оболочки кабельные ТУ | — « — |
| 7006-72 | Защитные покровы кабелей | — « — |
| 22483-2012 | Жилы токопроводящие для кабелей | 01.01.14г. |

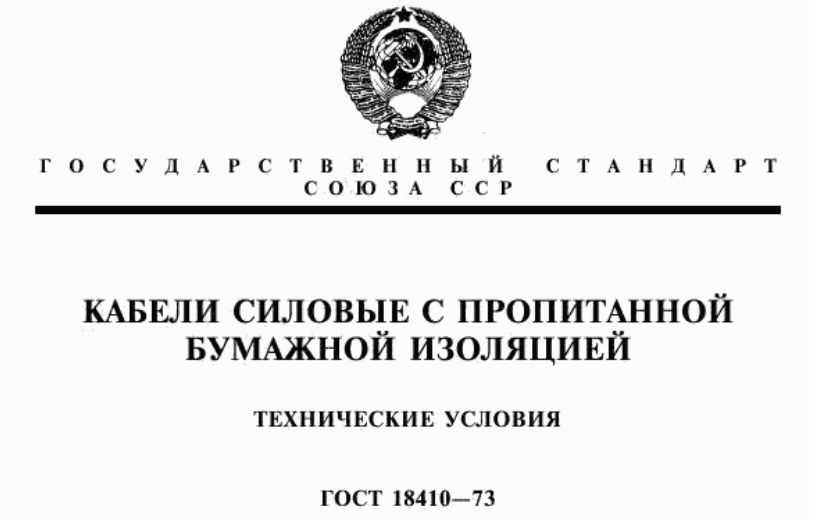

ГОСТ 18410-73
Достоинства и недостатки
Как и любые проводниковые изделия, марка ААБл имеет плюсы и минусы
Они принимаются во внимание при выборе кабеля. Из достоинств отмечается следующее:
- легкий вес за счет тоководов из алюминия;
- устойчивость к влаге и окислению;
- гибкость и удобство прокладки;
- возможность полной переработки отслужившего проводника;
- простое строение и распространенность в электрических сетях;
- малая цена относительно медных проводов того же сечения.
Кабель ААБл отличается хорошей гибкостью и небольшим весом
Недостатки:
- низкая прочность и теплопроводность;
- высокое электрическое сопротивление в отличие от медных проводов;
- склонность кабеля к высыханию.
Параметры, характеристики, назначение
Изоляция:
Назначение изоляции — обеспечить необходимую электрическую прочность. Слой зависит от номинальных параметров, конструкции:
Монолитные проводники,
| Номинальное напряжение кабеля, кВ | Номинальное сечение жилы, мм2 | Номинальная толщина изоляции, мм |
| От 10 до 95 | 1.2 | |
| » 120 »150 | 1.4 | |
| 1 | » 185 »240 | 1.6 |
| » 300 » 400 | 1.8 | |
| » 500 » 630 | 2.1 | |
| 800 | 2.4 | |
| 20 | От 25 до 95 | 7 |
| » 120 » 400 | 6 | |
| 35 | От 120 до 400 | 9 |
Многожильные проводники с защитой имеют соотношение,
| Номинальное напряжение кабеля, кВ | Номинальное сечение жилы, мм2 | Номинальная толщина, мм | |
| изоляции жилы | поясной изоляции | ||
| От 6 до 95 | 0.75 | 0.05 | |
| 1 | 120 и 150 | 0.85 | 0.6 |
| 185 и 240 | 0.95 | 0.6 | |
| 6 | От 10 до 240 | 2 | 0.95 |
| 10 | От 16 до 240 | 2.75 | 1.25 |
Сопротивление изоляции у одного километра длины равно, мОм:
- 100, напряжение 1000 вольт;
- 200, свыше 6000.
Проводники
Поперечное сечение и материал жилы определяет величину электрического сопротивления:
| Номинальное сечение, мм | Минимальное число проволок жилы | Электрическое сопротивление 1 км жилы при температуре 20℃ , Ом, не более | |
| Однопроволочные (1 кл) | Многопроволочные (2 кл) | ||
| 10 | 1 | 7 | 3.08 |
| 16 | 1 | 7 | 1.91 |
| 25 | 1 | 7 | 1.2 |
| 35 | 1 | 7 | 0.868 |
| 50 | 1 | 19 | 0.641 |
| 70 | 1 | 19 | 0.443 |
| 95 | 1 | 19 | 0.032 |
| 120 | 1 | 37 | 0.253 |
| 150 | 1 | 37 | 0.206 |
| 185 | 1 | 37 | 0.164 |
| 240 | 1 | 37 | 0.125 |
| 300 | 1 | 61 | 0.1 |
| 400 | 1 или 35 | 61 | 0.0778 |
| 500 | 1 или 35 | 61 | 0.0605 |
| 625, 630 | 1 или 59 | 91 | 0.0469 |
| 800 | 1 или 59 | 91 | 0.0367 |
| Для однопроволочных жил из алюминиевого сплава, значение электрического сопротивления, указанное в таблице, умножается на 1,162, если иное не установлено в соглашении между изготовителем и заказчиком. |
Проверка
Высоковольтная продукция испытывается напряжениями:
| Испытание переменным напряжением 50 Гц, 10 минут | |||||
| Номинальное напряжение кабеля, кВ | 1 | 6 | 10 | 20 | 35 |
| Испытательное напряжение, кВ | 4 | 17 | 25 | 20 | 35 |
| Значение испытательного напряжения посточянного тока в 2,4 раза больше переменного |
Для изделий 6 кВ, и более, проводится четырехчасовой тест:
| Для кабелей 6 кВ и более: испытание переменным напряжением 50 Гц, 4 часа | ||||
| Номинальное напряжение кабеля, кВ | 6 | 10 | 20 | 35 |
| Испытательное напряжение, кВ | 24 | 40 | 80 | 115 |
Температурные режимы
Применение в качестве изоляции кабельной бумаги позволило расширить диапазон температур эксплуатации, °С:
- Нормальный интервал, -50 ÷ +50;
- Предельно допустимая влажность 98%, 35
- Запрещена укладка без разогрева провода, ниже, 0;
- Долговременный допустимый нагрев, длительностью не более 4 сек короткого замыкания, при перегрузке до 8 часов непрерывно:
| Номинальное напряжение кабеля, кВ | Длительно допустимая температура нагрева жил кабелей, °С | Максимально допустимая температура нагрева жил кабеля, °С | ||
| одножильных или в отдельной оболочке по каждой изолированной жиле | с поясной изоляцией | при токе короткого замыкания | при перегрузке | |
| 1 | 80 | 80 | 250 | 105 |
| 6 | — | 80 | 200 | 105 |
| 10 | — | 70 | 200 | 90 |
| 20 и 35 | 65 | — | 130 | — |
Срок службы зависит от технического состояния кабеля, больше 30 лет.
Строение проводника
Кабель имеет многослойную структуру. От внешней оболочки до токопроводящих жил выделяются следующие слои:
- Наружное покрытие изготовлено из стекловолокна. В некоторых случаях вместо него используют пряжу. Однако стекловолокно менее подвержено гниению.
- Слой брони. Изготовлен из стальной оцинкованной ленты толщиной 0,3-0,8 мм.
- Влагозащитная подушка. В ее основе битум и другие влагостойкие материалы.
- Алюминиевое покрытие. Придает жесткости конструкции и фиксирует жилы.
- Токопроводящий экран. Состоит из бумаги, пропитанной специальным веществом.
- Слой поясной изоляции. Пропитан тем же изолирующим составом.
- Наполнитель. Отделяет разноименные токоведущие жилы.
- Бумажная изоляция. На ней имеется номер или иное обозначение проводника.
- Токоведущая жила, выполненная из алюминия. Сердцевина кабеля, по которой протекает ток.
Строение высоковольтного алюминиевого кабеля
Конструкция и расшифровка маркировки
Конструкция ААБл
Чтобы понять, из чего состоит кабель, нужно виртуально снять с него слой за слоем. На нижнем рисунке изображены все слои покрытия проводников. Конструкция ААБл состоит из следующих элементов.
Устройство кабеля ААБл
Алюминиевые жилы (1)
Секторальное сечение каждого из 3-х и более проводников обеспечивает наиболее плотное их прилегание друг к другу. В то же время сегментарная поверхность алюминиевых жил создаёт совокупное сечение в виде круга. Это сделано для удобной намотки последующих защитных материалов.
Бумажная лента (2)
Каждая жила обмотана лентой из пропитанной композитом бумаги. На обёртке провода наносится маркировка, или лента покрывается определённым узором.
Алюминиевое покрытие (6)
Для большого укрепления всех предыдущих слоев токопроводящий экран покрывают оболочкой из алюминиевого сплава. Она придаёт устойчивость и надежность изоляции жил.
Битумная подушка (7)
Оболочку покрывает слой из битума, образуя своеобразную влагозащитную подушку. В свою очередь, битумное покрытие оборачивают ПВХ лентой с крепированной бумагой.
Броня (8)
Бронирование кабеля выполнено из двух слоёв тонкой оцинкованной стали. Используют оцинковку толщиной от 0,3 до 0,8 мм.
Финишное покрытие (9)
Внешняя оболочка представляет собой слой стекловолокна. В некоторых случаях взамен этого материала оболочку делают из кабельной пряжи.
Для оболочки применяется алюминий марки А5 чистотой 99,5% (ГОСТ 1069-74). При укладке надо следить за тем, чтобы поверхность кабеля не имела вмятин и выпуклостей, увеличивающих сечение покрова выше допустимого уровня. При обнаружении дефектов покрытия длиной более 30 мм и шириной более 3 мм их запаивают. На протяжении всей строительной длины (400 м) не должно быть более 3-х запаянных мест.
Важно! Владея информацией о конструкции линий энергообеспечения, специалисты могут планировать профилактические и ремонтные работы на определённом участке силовой энергомагистрали
Маркировка и расшифровка
Аббревиатура наименования кабельной продукции выглядит в виде четырёх букв. Маркировка после буквенного обозначения отражает кодировку технических характеристик силового проводника. ААБл расшифровка кабеля представляет собой 4 позиции:
- Первая литера «А» обозначает наименование материала, из которого изготовлены токоведущие жилы. Здесь это алюминий;
- Вторая буква тоже «А». Она означает, что оболочка тоже изготовлена из алюминия;
- «Б» – наличие бронировки из стальной ленты;
- «Л» – слой под бронёй сделан из ПВХ ленты.
Если взять проводное изделие с маркировкой «ААБл 10 3Х120», то расшифровка будет такая:
- «10» – величина максимального напряжения. В данном случае это 10 киловольт;
- «3» – 3 токопроводящие жилы;
- «120» – сечение одной жилы в мм2;
- «ОЖ» – монолитные токоведущие стержни. Если это обозначение в маркировке отсутствует, то применены жилы многопроволочные.
Силовой кабель ААБл с многопроволочными жилами
Обозначение на поверхности кабеля наносится способом глубокой печати или тиснением. Цифровой код должен контрастировать своим цветом на общем фоне покрытия. ГОСТом специально оговаривается расстояние между буквами и цифрами, которое должно быть не менее 35 мм.
Наряду с буквенно-цифровым обозначением, применяют цветовую маркировку. Она должна быть яркой и нестираемой. Цветное оформление выглядит в виде лент, обёрнутых вокруг алюминиевых жил, отличающихся цветом или расположением полосок.
Обратите внимание! Зная расшифровку ААБл, работники электроэнергетической отрасли всегда могут сориентироваться, где и какой кабель им понадобится проложить или как его отремонтировать
Число и сечение жил в кабелях
| Число жил | Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ | ||
| 1 | 6 | 10 | |
| 1 | 10-800 | ||
| 3 | 6-240 | 10-240 | 16-240 |
| 4 | 16-185 |
Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.
Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.
В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.
Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.
Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.
Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.
Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.
При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы — 2, третьей жилы — 3, четвертой жилы — 4. При этом номеру 1 соответствует белая или желтая, номеру 2 — синяя или зеленая, номеру 3 — красная или малиновая, номеру 4 — коричневая или черная расцветка.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей
Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.
В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.
Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты — не менее 10 мм. Высота шифра — не менее 6 мм.
Технические характеристики
Здесь приведены технические параметры, общие для всех кабелей ААБл:
- Рабочий температурный диапазон находится в пределах от -500С до +500С.
- Максимальное сопротивление оболочки – около 100 мОм/км.
- Допустимая температура нагрева в течение длительного времени – +800С.
- Оптимальный срок службы – 30 лет.
- Класс гибкости – 1.
- Максимальный радиус изгиба кабеля – до 250.
- Максимальное напряжение – 10 киловольт.
- Благоприятные условия эксплуатации – 98% влажности при температуре до +350С.
- Во время укладки температура окружающей среды не должна быть менее 00С.
- Оптимальный перепад высот укладки кабеля с разным напряжением составляет:
- до 25м – 1 кВ;
- до 20м – 6 кВ;
- до 15м – 10 кВ.
Выше представленная информация собрана из действующих на сегодняшний день норм из сборников государственных стандартов.
Государственные стандарты
| № ГОСТа | Наименование | Дата введения в действие |
|---|---|---|
| 15150-69 | Исполнения для различных климатических зон | 01.01.71г. |
| 18410-73 | Кабель силовой с бумажной пропиткой ТУ | 01.01.75г. |
| 24641-81 | Оболочки кабельные ТУ | — « — |
| 7006-72 | Защитные покровы кабелей | — « — |
| 22483-2012 | Жилы токопроводящие для кабелей | 01.01.14г. |
ГОСТ 18410-73
Это интересно: Прокладка кабеля в земле — нормы, правила и требования
Применение ААБл
- Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 1 кВ номинальной частотой 50 Гц
- Допускается разность уровней между высшей и низшей точками расположения кабеля не более 25 м
- Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью, по эстакадам, мостам
- Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
- Применяются при наличии опасности механических повреждений кабеля
Монтаж провода
Кабель ААБл-10 3х240 используется для подключения неподвижных силовых и осветительных сетей. Наибольшее распространение изделие получило при оборудовании промзданий, шахт.
Прокладка трассы в грунте осуществляется только в том случае, если коррозионная активность не высокая, отсутствуют блуждающие токи, а риск механических повреждений минимален.
При устройстве ВЛ также учитывается риск механического повреждения линии. С помощью проводника можно прокладывать не только горизонтальные, но и наклонные участки магистралей. Средний уклон составляет 15-20 метров в зависимости от габаритных характеристик изделия.
В трехжильных кабелях токопроводящие элементы имеют секторное очертание сечения, что позволяет уменьшить наружный диаметр провода, применять не такие крупные каналы и лотки.
Монтаж провода
Устройство магистрали из кабеля ААБл может производиться в шахтах, коксовых батареях, промышленных помещениях и объектах. Также часто используется проводник при монтаже линий освещения и силовых сетей стационарного типа.
При устройстве ЛЭП в грунте необходимо соблюдать некоторые условия:
- малая или средняя активность коррозии материалов;
- отсутствие блуждающих токов;
- отсутствие растягивающих усилий;
- отсутствие механических воздействий.
При прокладке воздушной линии электропередачи дополнительно следует учитывать возможные механические влияния. К достоинствам силового кабеля ААБл-10 3х120 относится возможность монтажа наклонных и вертикальных трасс. Однако при этом необходимо учитывать требование к уклону – он не должен превышать 15-20 м в зависимости от диаметра кабеля.
Многожильные провода, в которых имеется 3,4 или 5 жил характеризуются секторной формой токонесущей части. Это способствует уменьшению наружного диаметра по сравнению с проводниками с круглыми жилами. Для монтажа таких кабелей используются каналы с меньшими размерами.
Технические характеристики
К основным техническим характеристикам кабеля ААБл 3х120 относятся:
| климатическая категория | УХЛ; |
| категория по ГОСТ 15150-69 | I и V; |
| масса | 3,431 кг/м; |
| температура монтажа | минимум 0 градусов; |
| температура токонесущей части при перегрузке сети | 80 градусов; |
| температура токонесущей части при работе | 60 градусов; |
| температура при КЗ | максимум 250 градусов; |
| влажность при работе | максимум 98%; |
| внешний диаметр ААБл 3х120 | 48,2 мм; |
| толщина изолятора жилы | 2,75 мм; |
| толщина изолятора поясного | 1,25 мм; |
| радиус гиба | минимум 1,2 м. |
Допустимые токовые нагрузки:
| сила тока в воздушной ЛЭП | 234 А; |
| сила тока при монтаже в грунте | 218 А; |
| допустимый ток ААБл 3х120 при КЗ | 10160 А. |
| напряжение при постоянном токе | 25 кВ; |
| напряжение при переменном токе | 10 кВ. |
Технические характеристики проводника сохраняются на протяжении всего периода работы.
Конструкция и расшифровка маркировки
Конструкцию кабеля демонстрирует фото, показывающее на примере ААБл – 6 кВ, из чего состоит каждый изолирующий слой:
Токопроводящие жилы (1) ААБл изготавливаются из алюминия. Об этом свидетельствует первая буква «А» в его обозначении. В поперечном сечении жила имеет секторальную форму, конструктивно она может быть как однопроволочной, так и многопроволочной. О том, что токопроводящая жила монолитная, или однопроволочная, свидетельствуют буквы ОЖ, присутствующие в маркировке. Каждая из жил обматывается бумажной лентой (2), пропитанной не вытекающим изоляционным композитом. Для удобства монтажа применена цифровая либо цветовая маркировка жил. В промежутках между фазной изоляцией укладывается заполнение (3), выполненное бумажными жгутами, после чего следует так называемый поясной слой изоляции (4). Поясная изоляция также пропитывается вязким изолирующим составом.
Цифрой (5) на фото обозначен токопроводящий экран из специальной бумаги. Такой экран входит в конструкцию высоковольтных кабелей, предназначенных для работы в сетях напряжением 6 и 10 кВ. За экраном следует алюминиевая оболочка (6), именно так расшифровывается вторая буква «А» в маркировке ААбл. Далее следует битумная подушка (7), обмотанная поливинилхлоридной (ПВХ) лентой, а сверху еще специальной крепированной бумагой. Наличие в составе подушки лент из пластика определяется присутствием в маркировке буквы «л». Подушка выполняет влагозащитные функции, а также служит основанием для намотки сверху бронирующего слоя из двух стальных лент (8). Ленты могут быть из обычной черной стали, либо оцинкованными. Их толщина находится в пределах 0,3 – 0,8 мм. Броня покрывается слоем стекловолокна или специальной кабельной пряжи (9), который пропитывается вязким битумным композитом, выполняющим функцию защиты брони от коррозии, а также препятствующим слипанию витков кабеля при хранении.
Конструкция кабеля ААБл наглядно показывается на видео:
Производители провода марки ААБЛ
Лучшие производители кабеля ААБл — Камкабель, Кавказкабель и Сарансккабель. Это лучшие заводы, их потребителями являются крупнейшие компании России.
Производство кабелей
«Камкабель»
Расположенный в городе Перми завод обладает мощной испытательный базой и современным технологическим оборудованием, что обеспечивает выпуск самых качественных кабелей с разными видами изоляции. Кабели выпускаются как по российским, так и по зарубежным стандартам. Силовые кабели, выпущенные на этом заводе, составляют 35% объема российского рынка кабельной продукции. На заводе трудятся 3 тысячи сотрудников.
«Камкабель» производит продукцию в следующих видах изоляции:
- Стеклонити.
- Сшитый полиэтилен
- Фторопластиковые пленки.
- ПВХ-пластикат.
- Бумажно-пропитанная.
- Резиновая.
Со всей продукцией завода можно ознакомиться в каталоге на сайте
«Кавказкабель»
Хотя своё нынешнее название завод получил в 2004 году, история предприятия начинается с 1958 года. Сегодня Кавказкабель является динамично развивающейся компанией с огромным опытом работы. Вся продукция выпускается по ГОСТу и сертифицирована.
На заводе «Кавказкабель»
Важно! Обмоточные провода является одной из основных специализаций. «Кавказкабель» имеет широчайший ассортимент данного типа продукции
Изготовление продукции осуществляется в кратчайшие сроки благодаря использованию современных технологий. Его достижения отмечены множеством дипломов.
Сарансккабель
История завода начинается с 1950 года. Для многих отраслей промышленности выпускается широкий ассортимент кабельно-проводниковой продукции. Завод имеет тесные партнерские отношения со многими российскими и зарубежными компаниями.
Провода типа ААБл отлично подходят для использования в городской черте, холодном климате, влажных или пожароопасных помещениях. Самые разные отрасли нуждаются в алюминиевых и медных проводниках электричества высокого качества, и современное производство вполне удовлетворяет этот спрос.
