Какие бывают помехи в электросети и как от них защититься

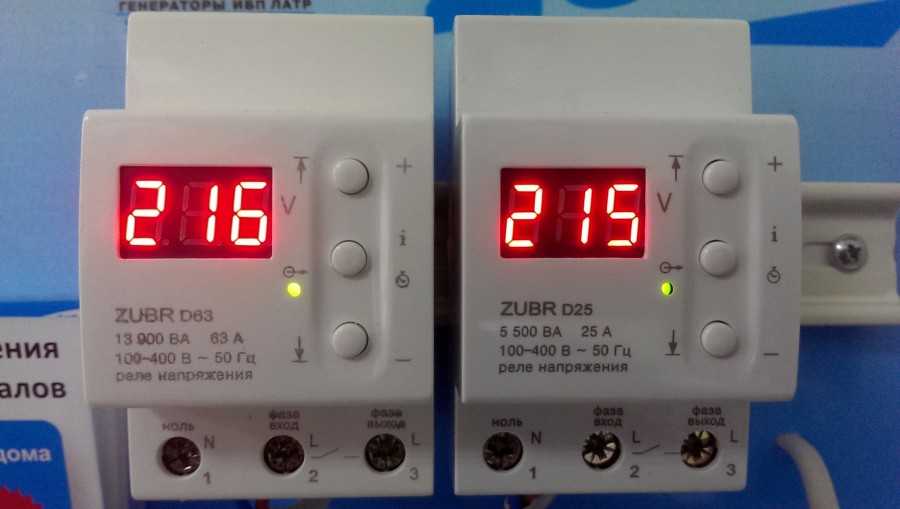

Реле напряжения

Реле напряжения, также называемые реле-прерывателями, производят размыкание электрических цепей при перепадах напряжения. После отключения питания реле через небольшие временные интервалы проверяет состояние напряжения, и при нормальных значениях возобновляет подачу тока.

Некоторые модели оснащения регуляторами, позволяющие настраивать реле под разные приборы, устанавливая верхний и нижний предел перепадов для отключения, а также время последующей активации. Существуют модели реле-прерывателей как для монтирования в электрощиток, так и для отдельной установки в розетку.

Способы защиты

К сожалению, мы не можем управлять качеством электросети, но защитить бытовую технику вполне реально. В зависимости от того к каким искажениям чувствителен конкретный электрический прибор, выбирают соответствующий способ защиты. Снизить уровни помех помогают различные внешние устройства, встроенные электрические схемы, а также экранирование элементов конструкций и заземления.

Пример подавления помех показан на рисунке 3.

Рис. 3. График, иллюстрирующий фильтрацию тока

Эффективными являются следующие внешние устройства:

• стабилизаторы напряжения;
• ИПБ;
• преобразователи частоты;
• регулируемые трансформаторы;
• сетевые фильтры и фильтрующие каскады (принципиальная схема простого фильтра изображена на рисунке 4).

Схема сетевого фильтра Особую трудность вызывает подавление высокочастотных импульсных искажений в диапазоне нескольких десятков МГц. Часто для этих целей используют защиту, применяемую непосредственно к источнику помехи.

Высоким уровнем защиты компьютеров и другой чувствительной электроники обладают бесперебойники. На рисунке 5 показано фото источника бесперебойного питания для защиты компьютера.

Рисунок 5. ИБП

В этих устройствах реализовано несколько защитных функций, но главная из них – снабжение питанием приборов в течение нескольких минут, с последующим корректным их отключением. С целью достижения максимального уровня защиты логично отдать предпочтение бесперебойному блоку питания.

Источники помех

Искажать синусоиду переменного тока способны как природные явления, так и различные техногенное оборудование. В результате их действия происходят:

• кратковременные провалы напряжения;
• отклонения от номинальных частотных параметров;
• изменения гармоники электричества;
• колебания амплитуды тока;
• ВЧ шумы;
• импульсные всплески;
• синфазные помехи.

Остановимся вкратце на основных источниках, вызывающих перечисленные отклонения.

Провалы напряжения.

Данное явление является следствием работы коммутационных устройств в энергосистемах. Это случается при возникновении КЗ на линиях, в результате запусков мощных электромоторов и в других случаях, связанных с изменениями мощности нагрузки. Наличие таких кратковременных помех является неизбежностью при срабатывании защитной автоматики, и они не могут быть устранены поставщиком электроэнергии.

Изменения частотных характеристик.

Отклонение от заданной частоты происходит в результате значительного изменения тока нагрузки. В случае если уровень потребляемой энергии превосходит мощность генерируемых установок, происходит замедление вращения генератора, что ведёт к падению частоты. При заниженной нагрузке возрастает частота генерации.

Автоматика регулирует распределение мощностей, вплоть до отключения нагрузок, однако частотные помехи в сети всё-таки присутствуют.

Гармоники.

Источником данного вида искажений является наличие в сетях оборудования с нелинейной вольтамперной характеристикой:

• преобразовательные и выпрямительные подстанции;
• дуговые печи;
• трансформаторы;
• сварочные аппараты;
• телевизоры;
• циклоконвертеры и многие другие.

Причиной гармонических искажений могут быть электродвигатели, особенно если они установлены в конце длинной линии.

Отклонение напряжения

Изменения стабильности потенциала происходит в результате периодических скачков потребляемого максимального тока. Источником изменения нагрузок являются устройства, регулирующие напряжение, например, трансформаторы с РПН.

График, иллюстрирующий кратковременное перенапряжение показан на рисунке 2 (Фрагмент А – изображает импульсный всплеск).

Рис. 2. Перенапряжение в сети

ВЧ помехи.

Создаются влиянием устройств работающих, в высокочастотном диапазоне. ВЧ помехи, вызванные действием приборов, генерирующих сигналы с высоким диапазоном частот, распространяются эфирно или через линии сети.

Импульсы напряжения.

Несимметрия трехфазной системы.

Причиной таких помех часто являются мощные однофазные нагрузки как бытовые, так и промышленные. Они вызывают сдвиги углов между фазами и амплитудные несоответствия. Путём отключения питания мощных токопотребляющих устройств можно устранить проблему.

Стабилизаторы напряжения

Если подаваемое напряжение в сети не соответствует заданным нормам, стабилизатор нормализует его. К тому же стабилизатор повторяет функции хорошего сетевого фильтра: защита от короткого замыкания, от перенапряжения и высоковольтных импульсов, а также фильтрация помех. Маломощные стабилизаторы можно устанавливать для отдельного электроприбора, например, для холодильника, так как этот прибор наиболее болезненно реагирует на скачки напряжения. Супермощные стабилизаторы устанавливаются для всей сети, такие модели наиболее полезны для загородных домов или в районах, где с напряжением постоянные проблемы.

В сетях 220 Вольт используются однофазные стабилизаторы, в сетях 380 Вольт — три однофазных либо один трехфазный. Хороший стабилизатор хоть и стоит в разы дороже сетевого фильтра, однако он реально защищает технику от серьезных перепадов напряжения и обеспечивает стабильную работу.

Классификация помех в электросети

Помехи, возникающие в электросети, негативно влияют на подключённую технику. Они способны за короткий промежуток времени привести к серьёзным неисправностям. Резкие скачки напряжения могут быть вызваны как воздействием природных явлений (молнии, магнитные поля), так и качеством линии к потребителю или оборудованием энергопоставляющей компании.

В зависимости от природы возникновения помехи могут быть двух видов:

• высокочастотные (ВЧ);
• импульсные.

Высокочастотные помехи появляются от электронных узлов работающего оборудования, включённого в сеть. Например, при работе холодильника, стиральной машины, и другой техники, имеющей в своей конструкции двигатели. В меньшей степени от приборов с импульсными блоками питания: телевизор, магнитофон, компьютер и т. п. ВЧ помехи присутствуют всегда и полностью убрать их невозможно. Хоть такого рода помехи и существуют, но негативное их влияние не велико.

Импульсные помехи проявляются в виде шумов, и могут быть как в виде одиночных импульсов, так и их последовательности. Параметры и форма импульсов обычно хаотичная, возникают они из-за резких перепадов тока и напряжения. Эти броски вызываются коммутационными процессами, связанными с запуском мощного оборудования или при возникновении короткого замыкания, а также магнитными полями.

Бороться с существующими отклонениями в работе электрической сети можно несколькими способами. Доступнее всего использовать стабилизаторы напряжения или защитные фильтры. Применение таких устройств в быту, не требует переделки или модернизации электролинии. Защищаемое оборудование подключается к ним через встроенную в них розетку, а они сами, через вилку непосредственно в сеть 220 в.

Кондуктивные помехи

Как уже отмечено выше, кондуктивными электромагнитные помехи являются с учетом среды их распространения – в проводящих конструкциях и земле в виде токов.

Кондуктивные помехи в цепях с более чем одним проводником, в свою очередь, разделяются на:

помехи «провод–земля». Называются также несимметричными, синфазными, общего вида. Напряжение помехи при этом, как видно из названия, приложено между каждым из проводников цепи и землей.

Обусловлены такие помехи разностью потенциалов в цепях заземления устройств. Могут возникнуть от токов в земле (аварийные либо токи молнии) либо магнитных полей. При синфазных помехах не возникают мешающие напряжения на приемнике, однако они оказывают воздействие на изоляцию проводов относительно земли, а следовательно, могут привести к пробою изоляции;

помехи «провод–провод». Такие помехи называются еще симметричными, противофазными, дифференциального вида. В данном случае напряжение помехи приложено между различными проводниками одной цепи.

Возникновение таких помех происходит через гальванические связи, путем передачи электромагнитным полем, либо из-за преобразования помехи «провод–земля» в помеху «провод–провод».

Если говорить о том, какие же из вышеназванных кондуктивных помех наиболее опасные, то обычно это помехи «провод–провод», из-за того, что приложены они оказываются так же, как и полезный сигнал.

Реальные кондуктивные помехи обычно представлены комбинацией помех «провод–земля» и «провод–провод». Кроме того, из-за несимметричности внешних цепей передачи сигналов и входных цепей аппаратуры возможно преобразование одного вида кондуктивных помех в другой.

Классификация помех

Существует два типа помех в электрической сети: импульсные и высокочастотные. Первые возникают при включении или выключении прибора в электросеть. Они являются опасными, так как могут за короткое время вывести из строя всю электронную технику в доме. Высокочастотные помехи существуют в сети всегда, но считаются не такими опасными, как импульсные.

Причины возникновения явления:

• колебания и отклонения напряжения;
• импульсные напряжения;
• гармоники;
• отклонения частоты;
• короткие провалы напряжения.

Электрическая сеть, в которой присутствует помеха, может подвергаться отклонению и колебанию напряжения. Более подробно узнать о том, что собой представляют перепады напряжения и как от них защититься, вы можете из нашей статьи.

Электрическая сеть подвергается и импульсным напряжениям. Причиной могут служить природные явления в виде грозы или коммутационные операции, что проводятся в сети.

Электросеть с некратной гармоникой может подключаться к трансформатору через статические преобразователи частоты. Периодичность и длительность гармоник будет зависеть от того, какая выходная частота у преобразователя.

Отклонение частоты появляется за счет того, что мощность генераторов, которые вырабатывают электроэнергию, не соответствует потребляемой нагрузке. Электросеть, в которой повышается мощность нагрузки, повышает частоту и скорость генератора.

Если электрическая сеть получила неожиданное и резкое снижение напряжения, то это означает, что возникла такая помеха, как короткие провалы напряжения. Электросеть восстанавливает нормальную работу через определенное время. Такое явление возникает в энергосистемах из-за коммутационных процессов, которые связаны с запуском и работой двигателей сильных мощностей, а также связаны с коротким замыканием.

Потребители должны учитывать тот факт, что устранить или уменьшить количество помех, которые порождены работой энергосистем по устранению коротких замыканий, невозможно.

Перенапряжение в сети

Для начала определимся с вопросом: “Что собой представляют перенапряжения в сети?”

Перенапряжения в сети – это результат аварии или избытка электроэнергии, связанного с ее неравномерным потреблением. Длительная работа при повышенном напряжении ускоряет расход ресурса аппаратуры, а значительное превышение нормального уровня напряжения приводит к выходу из строя и возможному возгоранию.

Итак авария, избыток энергии – несколько туманно, но что кроется за этой формулировкой?

“Почему возникает перенапряжение в сети?”. Причин несколько. Выделим самые распространенные:


Начнем с того, что к электросети переменного тока подключены не только вы один (ваша квартира/дом), а множество таких же как вы потребителей и, что немаловажно, еще и многие промышленные потребители. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно незначительное влияние.
Тут сделаем отступление на тему “А как вообще я влияю на сеть?”:
Представьте, что вся сеть — это огромный накопитель/распределитель энергии(Мега LC фильтр).
Итак Вы сидите дома, у Вас все приборы(вся бытовая техника) работает, в этот момент наш Мега LC-фильтр(с бесконечной, возможной подводимой мощностью) потребляет некий установившийся ток и распределяет его на множество потребителей

Все замечательно напряжение в сети 220В, и тут Вы выключаете всю свою технику — Вы мгновенно перестаете потреблять нужный Вам ток(нужную мощность), а Мега фильтр всё еще подпитывается установившейся мощностью, что происходит когда на конденсатор приходит больше энергии чем от него отбирается? — правильно на нем подскакивает напряжение.
Итак, как мы уже убедились выше, каждый маломальский потребитель вносит в момент вкл/выкл оборудования (динамические переходные процессы) свой вклад в дисбаланс сетевого напряжения.
А если одновременно с вами 1000 человек включат всю свою технику — тогда мы получаем некое перенапряжение, — но не стоит пугаться — оно все равно будет меньше допустимого   ГОСТ-ом   и все ваше оборудование продолжит работу в нормальном режиме.Другое дело, что если одновременно включит/выключит своё оборудование целый завод. Представляете какой скачок будет!!! Данный вариант возможен в районах, где вся инфраструктура завязана на один большой завод. Тогда возможно, что ваша техника сгорит.
Не спешите это еще не все… описанное выше всего лишь одна из возможных причин перенапряжения.

Еще одна из причин бросков напряжения — это обрывы  сетевого провода или КЗ. Представьте города А, Б, и В, потребляли равную мощность и тут на линию электра передачи(ЛЭП), шедшую к городу А, упало дерево — обрыв как результат — скачок напряжения в сети и люди из городов Б и В теряют аппаратуру.

Причина  чисто Российского характера — выключили у вас в подъезде свет — вы позвонили в соответствующую тех. службу. Пришёл Вася электрик и щелкнул не тем тумблером, у вас в подъезде, подключив на фазу вместо 220В сеть 380В…Не надо смеяться, случай распространенный…

Последний, но не по значению, это скачки напряжения, вызванные грозовыми разрядами вблизи ЛЭП. Очень опасно — я настоятельно рекомендую, если у вас нет специального оборудовании для защиты от перенапряжений – выключать бытовую технику из сети во время грозы.


Все вышесказанное для пунктов 1-2  тем хуже, чем меньше мощность сети.

Иногда возникает вопрос для кого опаснее перенапряжения – для жителей мегаполисов или для жителей маленьких городов и деревень. Оказывается, что опасно для  всех. Для горожан опасны пункты 1 и 3, а для деревень и дачных участков 2 и 4, хотя все относительно.

Итак, мы рассмотрели основные причины перенапряжений в сети, но легче от этого не становится, ведь техника уже сгорела, тогда читайте дальше.

Кто ответит за потерянную аппаратуру?

Как это ни парадоксально, несмотря на то, что поставщик электроэнергии обязуется обеспечивать вас напряжением установленного качества,  вы скорее всего не сможете получить компенсацию за утраченное оборудование.

Это связано с тем, что во первых в большинстве случаев поставщик электроэнергии гос. предприятие(сразу отпадают варианты т.к. выиграть суд у государства на территории этого государства это нонсенс), во вторых, как вы сможете доказать, что причина выхода из строя техники есть перенапряжение в сети, а не дефект техники.

Так что вывод весьма печален – на 99% вы ни с кого не возьмете денег за утраченное оборудование.

Что же делать, неужели каждый раз выкидывать технику? Конечно же нет. Существуют методы борьбы с перенапряжениями.

Автоматические устройства защиты электрических сетей

В настоящее время автоматические устройства защиты электрических сетей являются наиболее надежными. Чаще всего применяют следующие виды:

• автоматические выключатели;
• устройства защитного отключения;
• дифференциальные автоматы;
• устройства защиты от импульсных перенапряжений;
• стабилизаторы.

При правильном выборе такого приспособления обеспечивается гарантированная защита электросети от неисправностей, вызванных причинами, указанными выше. Выбор автоматического электрического устройства защиты должен учитывать его тип, назначение, номинал.

Автоматические выключатели

Читайте о том, как подобрать характеристики автоматических выключателей

Эти приборы представляют собой коммутационные аппараты, предназначенные для включения и отключения тока при помощи ручного управления, а также автоматического отключения тока при увеличении его сверх значении, превышающего номинал прибора.

Другими словами, правильно подобранный автоматический выключатель должен прервать линию, как только сила тока превысит допустимую для цепи, в которую он установлен. Ток может увеличится от короткого замыкания или включения мощной нагрузки. Для защиты однофазной электрической сети устанавливают однополюсный или двухполюсный, а для защиты трехфазной — трехполюсный автоматический выключатель. Очень редко применяют четырехполюсные устройства, способные отключать сразу все четыре (включая нейтральный или «нулевой») проводника в трехфазной электрической сети при возникновении аварийной ситуации.

Таким образом, задача автоматического выключателя — обесточивать цепи при возникновении перегрузок и короткого замыкания, вызывающих перегрев проводника.

Устройства защитного отключения

Читайте все об устройствах защитного отключения и их характеристиках

В отличие от автоматических выключателей, устройства защитного отключения (УЗО) предназначены для защиты электросетей от утечки. Она в незначительном количестве всегда присутствует в любой электрической цепи. А вот в опасных значениях утечка может возникать по нескольким причинам:

• неисправность электроприбора из-за пробоя фазного проводника на корпус;
• попадание влаги на контакты для подключения проводов;
• недостаточные свойства изоляции в проводке из-за естественного износа или механического повреждения.

Следствием утечки могут быть поражение человека или домашних животных, а также возгорание изоляции проводов.

Задача УЗО — при обнаружении утечки в цепи, отключить подачу тока в течение короткого промежутка времени. Если это сделано вовремя, воздействие электричества будет настолько мало, что любой живой организм не почувствует его, а горючий материал не успеет воспламениться.

Однако при возникновении перегрузок или короткого замыкания в сети, УЗО не сработает.

Дифференциальные автоматы

Дифференциальный автомат объединяет в своей конструкции УЗО и автоматический выключатель. Поэтому правильное название устройства — дифференциальный автоматический выключатель. Он способен отключать сеть, питающую электроустановку, и в случае утечки тока в ней, и в случае превышения нагрузки или короткого замыкания.

Как правило, дифференциальный автомат устанавливают на отдельную цепь, осуществляющую питание одного мощного потребителя. Это могут быть, например, электроплита, электродуховка, электрический водонагреватель, кондиционер.

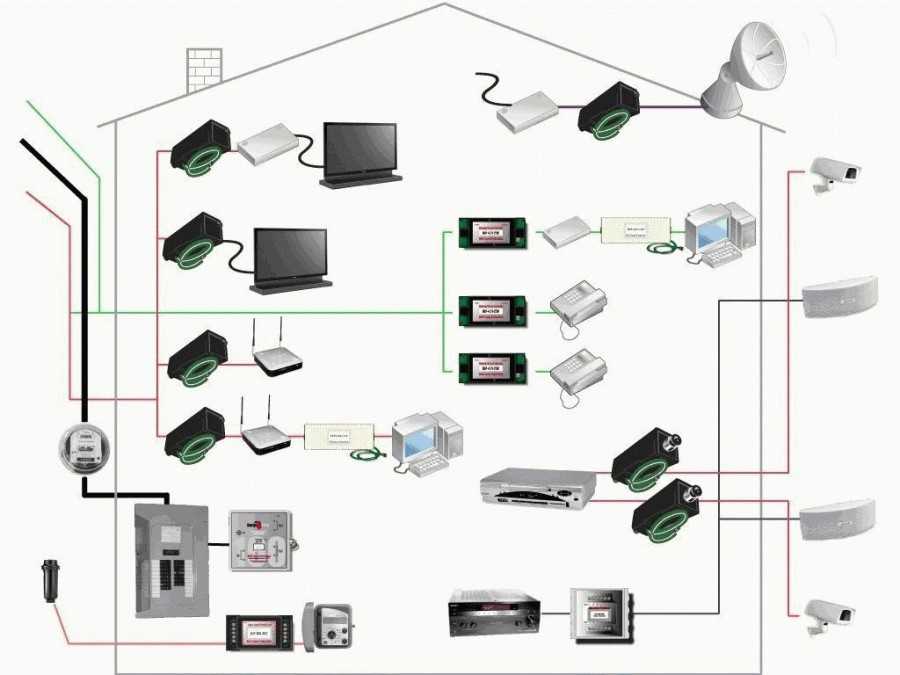

Устройства защиты от импульсных перенапряжений

Эти приспособления предохраняют сети от мгновенных скачков напряжения и тока. Такое может происходить при ударе молнии, перехлестывании проводов воздушных линий электропередач, аварий в питающих сетях, включении оборудования с большой реактивной мощностью.

Устройства защиты от импульсных напряжений устанавливают непосредственно перед потребителем. Основным условием успешной работы УЗИП является наличие качественно выполненного заземления всей электроустановки. В настоящее время такие приборы широко применяют в системах управления оборудованием частного дома «Умный дом».

Стабилизаторы

Стабилизаторы обеспечивают выравнивание напряжения там, где недопустимы какие-либо колебания этой характеристики. Они предохраняют от выхода из строя сложные электронные приборы и оборудование. Основное требование, предъявляемое к стабилизатору — обеспечить в течение заданного времени выравнивание тока при максимально допустимой нагрузке.

Стабилизаторы могут защищать всю электроустановку, а могут устанавливаться для защиты всего одного прибора или электрического агрегата.

Помехи в электросети импульсные защита фильтр

Технологический прогресс последних десятилетий внес в жизнь человечества большое количество различных устройств и приспособлений. Сегодня многие люди не представляют возможным своё существование без компьютера, телевизора, холодильника и без различной бытовой техники.

Вся эта техника призвана помочь, а в некоторых случаях облегчить жизнь человека.

Давно известный факт – срок службы любого приспособления определяется качеством электрической сети. Повышение и понижение напряжения, различные помехи и скачки — неблагоприятные факторы, способствующие преждевременному выходу из строя любой техники. Какие существуют основные виды помех в электросети и как обезопасить себя от непредвиденных расходов?

Основные виды помех в электросети

Существует целая масса причин, из-за которых возникают различного рода помехи. В любой сети могут наблюдаться как импульсные, так и высокочастотные помехи.

Первые возникают во время включения и выключения прибора и являются наиболее опасными для бытовой техники. Физически собой они представляют скоротечное повышение амплитуды напряжения.

По своему происхождению все помехи можно разделить на два вида: вызванные природными и техногенными явлениями. Например, любая помеха может возникнуть из-за разряда молнии или из-за аварии на электрической подстанции.

Что касается высокочастотных помех, то здесь стоит отметить, что они наблюдаются в сети практически всегда. Полностью избавиться от них не представляется возможным.

Наблюдать ВЧ-помехи можно во время работы холодильника, кофеварки и других приспособлений. Передаются они не только по проводам, но и по эфиру.

Однако большой угрозы они не представляют и на срок службы домашней техники практически не влияют.

Как защитить домашние приборы от помех

На сегодняшний день существует несколько действенных способов по борьбе с различными физическими отклонениями в работе электросети:

• стабилизатор напряжения;
• источник бесперебойного питания;
• сетевые фильтры.

Стабилизатор напряжения позволяет контролировать уровень напряжение в сети и, если произойдет резкий дисбаланс, устройство прекратит подачу электричества к потребителю. Сам стабилизатор подключается между источником напряжения и самим потребителем электроэнергии.

Стабилизатор — эффективный способ по защите бытовых приспособлений. Устройство прекращает подачу электроэнергии к потребителю в случае скачка напряжения в сети и, возобновляет подачу, когда напряжение нормализуется.

Правда такой способ борьбы с помехами не всегда подходит в качестве основного

Например, при работе с компьютером пользователю важно, чтобы все несохраненные текстовые данные не исчезли

В таком случае лучше всего использовать ИБП – источник бесперебойного питания.

ИБП включает в себя обычный аккумулятор, который продолжает поддерживать компьютер в работоспособном состоянии еще некоторое время после случившихся помех и последующих перепадов напряжения.

Более дешевый способ придать домашней технике устойчивости перед помехами – сетевые фильтры. Они также хорошо справляются со своей задачей и применяют их чаще всего во время подключения крупной бытовой техники: холодильника, стиральной машины.

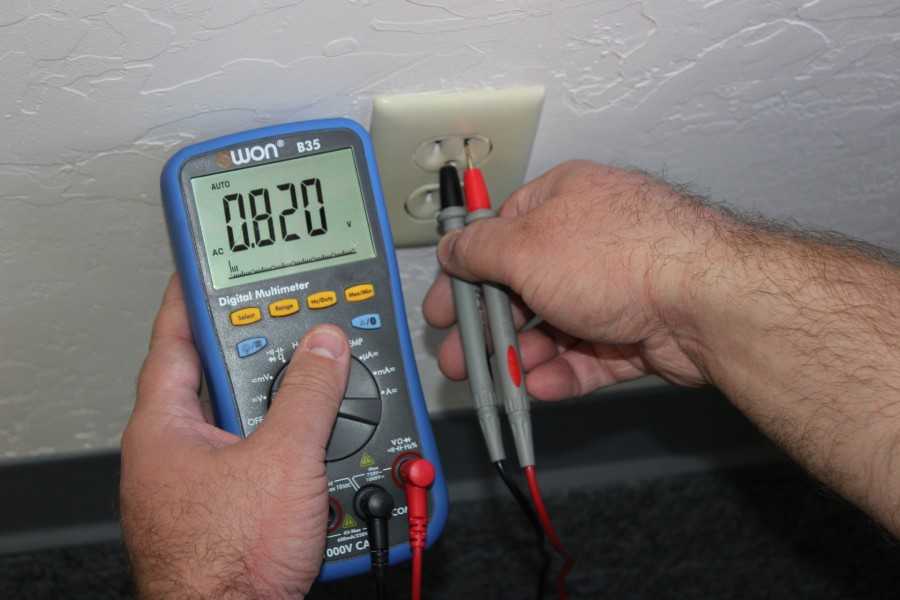

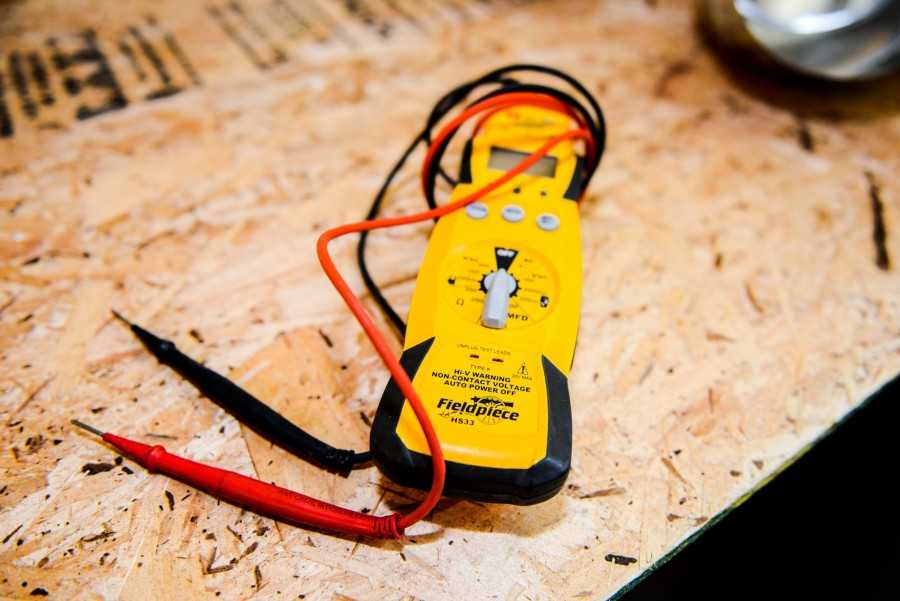

Как и чем измерить помехи

Измерить помехи в электросети и их прямое воздействие возможно с помощью специальных приборов. Приспособление подключается к источнику, в котором наблюдаются помехи.

При этом важно правильно проводить подготовительные работы, которые подразумевают корректное подключение прибора к сети. В противном случае возникнет погрешность в показаниях, что усложнить дальнейший порядок действий по борьбе с помехами

В противном случае возникнет погрешность в показаниях, что усложнить дальнейший порядок действий по борьбе с помехами.

Всю работу можно осуществить, например, с помощью осциллографа. Прибор включается в сеть и на дисплее спустя некоторое время отображаются показатели напряжения и другие характеристики.

Дополнительную информацию по данной теме вы можете почерпнуть из видео ниже:

Для того, чтобы решить имеющеюся проблему с помехами в электрической сети, необходимо индивидуально подходит к каждому случаю.

Однако не стоит затягивать с решением данного вопроса, так как любой непредвиденный скачок напряжения способен моментально вывести из строя незащищенную технику.

Способы защиты от провалов напряжения

Трудно представить современное предприятие, будь то производство, хозяйство или сервис без компьютеров, используемых в различных целях: учёт, автоматизация, связь и др. Сложная компьютерная аппаратура требует надежного и бесперебойного питания, иначе отказов не избежать.

Способы компенсации провалов напряжения интересует многих потребителей. Самым теоретически эффективным является улучшение характеристик качества сети, но на практике это практически невозможно и затратно.

В отдельных случаях, когда ситуация позволяет, дублируют линию снабжения от удаленных участков, которые условно можно считать электрически независимыми друг от друга.

Практически распространенное решение – это покупка устройства для защиты от провалов напряжения или подбор правильной конфигурации при покупке. Хоть это решение с точки зрения затрат самое выгодное, но производители электрики и электроники не особо способствуют в этом покупателям.

Основные виды помех в электросети

Существует целая масса причин, из-за которых возникают различного рода помехи. В любой сети могут наблюдаться как импульсные, так и высокочастотные помехи. Первые возникают во время включения и выключения прибора и являются наиболее опасными для бытовой техники. Физически собой они представляют скоротечное повышение амплитуды напряжения. Резкий перепад напряжения является фатальными для многих микросхем, которыми оснащены современные устройства.

Что касается высокочастотных помех, то здесь стоит отметить, что они наблюдаются в сети практически всегда. Полностью избавиться от них не представляется возможным. Наблюдать ВЧ-помехи можно во время работы холодильника, кофеварки и других приспособлений. Передаются они не только по проводам, но и по эфиру. Однако большой угрозы они не представляют и на срок службы домашней техники практически не влияют.

Причины появления кондуктивных помех

Нарушения функционирования технических средств, как и помехи, непредсказуемы. Объяснением тому служат как множество различных механизмов возникновения помех, так и статистический характер помехоустойчивости у преобладающего числа средств автоматизации.

К причинам появления в системе кондуктивных ЭМП, то есть взаимного влияния приборов либо кондуктивных элементов, относятся:

• напряжение питания с частотой 50 Гц;
• ВЧ и НЧ тактовые сигналы;
• сигналы в проводах управления либо линиях передачи (ЛП) данных;
• коммутационные процессы в индуктивностях;
• искровые разряды в момент замыкания и размыкания контактов.

При данных причинах появления кондуктивных ЭМП они могут иметь различные значения.

В следующей статье мы рассмотрим способы защиты от электромагнитных, в том числе кондуктивных, помех.

Устройство защиты от скачков напряжения 220 вольт для дома

Защита от перенапряжения 220 В – это та задача, которую придется решать самим: думать головой и собирать защиту собственными руками. Современная бытовая и вычислительная техника безопасно работает от 190 до 240 В. Скачок напряжения создает разрушительные последствия для техники, когда напряжение мгновенно увеличивается в разы и резко падает.

Наиболее распространенные причины перенапряжения:

• одновременное отключение/включение большого количества приборов;
• повреждение 0-провода;
• попадание молнии в ЛЭП;
• обрыв провода внешним объектом;
• нарушения схемы подключения проводов в щите.

Промышленность выпускает большой список приборов, способных достаточно надежно обеспечить защиту от перенапряжения сети 220 В, бытовых приборов — от повреждения и высоких параметров сети:

1. РКН (реле контроля напряжения) устанавливаются, когда перепады напряжения — явление редкое. РКН – прибор, отключающий электрическую цепь при изменении разности потенциалов и включающий, когда параметры сети нормализуются, должен иметь собственную мощность, превышающую общую мощность подключенного оборудования.
2. ДПН (датчик перепадов напряжения) срабатывает при изменении разности потенциалов. ДПН вызывает утечку тока, ее обнаруживает уже другой автомат – УЗО, он же и отключает сеть.

Чем опасны перепады напряжения

Перепад напряжения может быть вызван одновременным отключением нескольких мощных устройств, аварией на электросетях, нестабильной работой подстанции из-за перегрузки, эксплуатацией сварочного аппарата, низким качеством материалов электропроводки или ее монтажа. Нередко к существенному скачку напряжения приводит и удар молнии по линии электропередач.

Большинство перепадов незначительны и остаются незамеченными нами, но не техникой. Любой скачок, из-за которого напряжение в сети становится выше 250 Вольт, снижает срок службы подключенных устройств или дестабилизирует их работу. Даже несущественные отклонения на 5-10 %, происходящие регулярно, приводят к сбоям в управляющих блоках, сбросу настроек, возникновению помех. Перепады на 10-25 % сокращают срок службы приборов почти вдвое. А скачки напряжения до 300 Вольт выводят из строя блоки питания, управляющие и сенсорные панели, электродвигатели, сетевое оборудование.

В большинстве многоквартирных домов качество электропроводки оставляет желать лучшего, они не выдерживают нагрузки, ведь в каждой квартире одновременно работают десятки приборов. Безусловно, лучше поменять в квартире проводку, чтобы минимизировать вероятность перепадов и не довести до пожара. Но даже если нет такой возможности, обезопасить себя и родных можно.
