Что делать для устранения неполадок?
Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины. духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.
В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.
Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу
Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной
После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.
Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования
Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!
Принцип работы защиты
Здравствуйте. У меня в доме в щитке один УЗО и много автоматов. С некоторых пор УЗО стало выбивать при включении стиральной машины. При включении в эту розетку пылесоса выбивания не происходит. При включении стиралки через удлинитель в другую розетку выбивания так же не происходит. Я не электрик и моих познаний не хватает, чтобы понять причину такого поведения УЗО. Помогите, пожалуйста.
По видимому ТЭНы в машинке повреждены коррозией, а другой розетке не выбивает скорее всего из-за того, что вилка в розетке меняет свою фазировку, переворачивается. Вызывать нужно специалиста, проводить диагностику.
Как выяснить причину отключения УЗО?
Итак, допустим, в Вашей квартире или доме начались ложные срабатывания УЗО. Приведем алгоритм проверки УЗО для выяснения причины отключения:
Проверка первая. Отключаем вводной в щитке, и пробуем включить вычаг УЗО в состояние ВКЛ. Включилось — переходим к следующей проверке, не включается — сломан спусковой механизм. Рекомендуем заменить УЗО целиком на аналогичное.
Проверка вторая. Отключаем от УЗО выходные цепи Попросту отключаем провода, идущие на потребителей электроэнергии. После этого включаем вводной автомат и переводим рычаг УЗО в состояние ВКЛ.
Если УЗО включится, то переходим к третьей проверке, не включается — неисправна кнопка <Тест>.
Проверка третья. Поскольку УЗО включилось на предыдущих двух этапа, можно утверждать, что оставшиеся возможные причины неисправности:
- ток утечки внутри УЗО
- кратковременный ток утечки
- неправильная схема подключения УЗО
- нарушение изоляции электропроводки.
Проверка четвертая. Выясняем, какую линию обслуживает УЗО, и отключаем из розеток все элетроприборы. Пробуем включать УЗО. Включилось — переходим к проверке 5, нет — возможными причинами могут являться
- неисправная электропроводка в квартире
- утечка внутри УЗО
- неправильный монтаж или схема подключения УЗО
Точную причину сможет найти только опытный электрик, или эксперт электротехнической лаборатории.
Проверка пятая. Подключаем по очереди все электрические приборы в розетки и смотрим за реакцией УЗО. Таким образом выясняем, какой электрический прибор вызывает срабатывание УЗО.
Как выбрать УЗО для квартиры, коттеджа, дачного дома — видео инструкция
Зачем нужно УЗО? Виды аппаратов УЗО, правильное подключение
Почему отключается автомат (автоматический выключатель), как найти короткое замыкание
Навигация по записям
Почему это происходит
Чтобы устранить возникшую проблему, нужно грамотно провести диагностику системы. Проверяется, верно ли произошло подключение схемы прибора. Ошибки при монтаже, к сожалению, встречаются достаточно часто. Они ведут к ложной тревоге системы.
Иногда УЗО может выбить, даже когда все приборы отключены от сети электричества. В таком случае стоит задуматься о том, что человек изначально купил неподходящий прибор. Если установили модель на 32 Ампера, то ее лучше поменять на более мощную, которая будет на 64 Ампера.
Существует множество причин срабатывания УЗО. Это устройство реагирует так как оно настроено (высокий или низкий порог срабатывания), включено в цепь, на токовую нагрузку, пробой изоляции и многое другое. У него срабатывание может быть как ложное так и истинное.
Его задача – отключить цепь от подачи напряжения, когда появились токи утечки при появлении какой-либо неисправности в работе электрооборудования.
Среди всего их многообразия причин, почему сработало УЗО и невозможно его сразу включить, можно выделить следующие:
- Неисправно само устройство;
- УЗО неправильно подключено или его настройки не подходят для характеристик данной цепи;
- Залипание кнопки «Тест»;
- Поломка рычажка, отвечающего за включение;
- Внутри самого устройства возникли токи утечки;
- Как реакция на некоторое оборудование, которое воспринимается как неисправное (импульсные зарядные устройства, фотовспышки);
- УЗО неправильно подключено;
- Устройство обнаружило утечку тока и сработало;
- На корпус электрооборудования поступает ток (отсутствует или повреждено заземление);
- Человек попал под воздействие тока, закоротив электроцепь
Проверка функций УЗО
Существует пять действенных способа проверки на исправность системы отключения дифференциального автомата на ток утечки:
- специальной кнопкой на корпусе выключателя;
- гальваническим элементом, вырабатывающим напряжение в ходе химической реакции, попросту говоря, батарейкой;
- имитацией ухудшения сопротивления изоляции, подключая резистор в цепь устройства;
- с помощью постоянного магнита;
- с помощью специального точного электронного прибора, выпускаемого для этих целей.
Рассмотрим каждый из способов проверки дифавтомата более подробно.

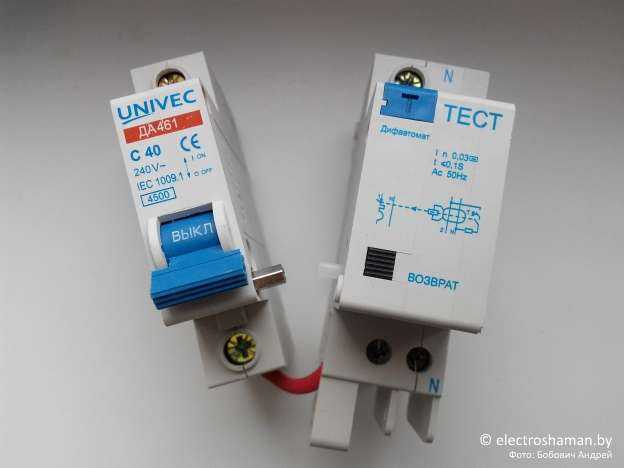

При нажатии на кнопку проверки работоспособности дифференциального автомата сразу же должно произойти автоматическое отключение его, если этого не произошло, то система УЗО, установленная в выключателе, неисправна. То есть, если кнопка тест не работает, последующая эксплуатация не будет обеспечивать надёжной защиты при пробое. Проверять таким способом стоит при правильно подключенном в сеть выключателе, так как некоторые дифавтоматы имеют электронную схему защиты и без подключения или при обрыве одного из питающих проводов, будь то ноль или фаза, срабатывать не будут. Данные автоматические выключатели со встроенным электромагнитным УЗО должны срабатывать и защищать человека от попадания под опасный ток, даже при обрыве нулевого подводящего проводника.
Проверка дифференциального автомата кнопкой ТЕСТ демонстрируется на видео-уроке:
Стоит заметить, что для правильной проверки дифференциального автомата с помощью кнопки «Тест» не обязательно подключение потребителей, то есть нагрузки к его полюсам.
Данным способом проверяются как двухполюсные автоматические выключатели, рассчитанные на 220 Вольт, так и выключатели, предназначенные для трёхфазных цепей. Дело в том, что любое дифференциальное защитное устройство работает на сравнении входящих и исходящих токов, а замыкая контакты батарейки на одном из полюсов автомата, имитируется перекос этих токов, от чего и срабатывает механизм отключения.
На видео ниже наглядно показывается, как проверить дифавтомат с помощью батарейки:
I = U/R
Отсюда R = U/I, где величина напряжения зависит от величины его в сети, то есть 220 В, а ток указан на самом дифференциальном автомате. Например, при указанном токе утечки 10 mA: 220В/10mA = 22 кОм, а при 30 mA: 220В/30 mA = 7,3 кОм. Чтобы увидеть этот ток утечки мультиметром или тестером, нужно выставить его на амперметр и подключить последовательно к резистору.
Данное испытание можно проделать и лампочкой, но у неё очень низкое сопротивление и придется всё равно подключать дополнительный резистор. Для плавного изменения тока, можно в цепь также подключить диммер, применяющийся как регулятор яркости освещения ламп.
О том, как проверить дифавтомат с помощью резистора, подробно рассказывается на видео:
Таким способом в одном из электромагнитов, контролирующих и сравнивающих ток в цепи, наведётся магнитное поле, которое и даст сигнал на отключение автомата. Так проверить можно только электромагнитные, но никак не электронные дифавтоматы.
Данное устройство на уровне лабораторных исследований может произвести проверку и испытание как устройств защитного отключения, так и других более сложных измерений, вплоть до испытания высоковольтного электрооборудования. Но его стоимость для бытового использования, довольно, высока.
На видео наглядно показывается испытание дифференциального автомата измерителем UNI-T UT 582:
Вот мы и рассмотрели, как проверить дифавтомат на работоспособность батарейкой, магнитом и другими действенными способами. Надеемся, предоставленная информация была для вас полезной и понятной!
Рекомендуем также прочитать:
- Как проверить УЗО на срабатывание
- Причины срабатывания дифференциального автомата
- Причины поражения электрическим током
Срабатывание УЗО, причины основные и дополнительные
Самые распространенные причины срабатывания УЗО на бойлере электролюкс или водонагревателе, это недобросовестный завод изготовитель или различные виды неполадок в электрической сети. Если отключается УЗО на водонагревателе, то необходимо еще раз включить его. Если электроприбор работает и УЗО не отключает, значит был кратковременный ток утечки. Далее необходимо воспользоваться кнопкой «Тест». Она имитирует аварийный режим работы.
- Необходимо отключить автоматы, которые включены в сеть совместно с УЗО и определить, почему отключается УЗО. Одновременно с этим отсоединяем нулевые рабочие проводники. После того, как их отсоединили, включаем УЗО. Если оно не отключилось, значит, нажимаем на кнопку «Тест». Если после нажатия «Тест» УЗО сработало, значит оно исправно. Необходимо отметить, что проверка работоспособности устройства защитного отключения необходимо проверять не реже 1 раз в месяц путем нажатия на кнопку «Тест».
- Если во время подключения срабатывает УЗО без нагрузки, значит оно вышло из строя или в месте его установки существуют токи утечки. Если оно исправно, то надо разобраться, почему срабатывает УЗО без нагрузки. В данном случае, если от него подключено несколько автоматов, то сразу всех их отключаем. Потом определяем, почему выключается УЗО и по очереди включаем автоматические выключатели и определяем аварийный участок электрической сети.
Основные виды подключения УЗО
Рис. 3. Одно УЗО и один потребитель
Подключить УЗО сможет любой электромонтер, имеющий как минимум 3-й разряд электромонтера. Схема подключения написана на самом устройстве и там нет ничего трудного. Единственное что надо сделать перед монтажом, это учитывать нюансы при включении в сеть и правильно выбрать количество отходящих автоматов на одно УЗО. Можно установить одно устройство защиты на всю квартиру в этажном щитке, если это многоквартирный дом, как показано на рис.3. Можно установить отдельно на розеточную сеть и осветительную, если хватает место для монтажа. Это будет лучшим вариантом для квартиры. При монтаже и выборе УЗО необходимо учитывать номинальный (рабочий) ток, который должен быть на одну ступень выше номинального тока автомата, который стоит после защитного устройства. К примеру, если автомат на 25 А, то перед ним необходимо установить УЗО с рабочим током на 32 А и т.д. Если это частный дом, то лучше рассмотреть следующую комплектацию, одно УЗО и один автомат, если автоматов не много.
Одно устройство защиты и несколько автоматических выключателей
Рис. 4 схема подключения УЗО
Если, к примеру, в доме стоит много автоматов (один автомат=одна комната, или =один электробытовой прибор), то в данном случае размеры электрощита могут быть огромными. По этим причинам лучше скомплектовать электрощит так, под одно УЗО установить несколько автоматов, но не более 5. В данном случае необходимо правильно рассчитать номинальный ток защитного устройства относительно отходящих автоматов так, чтобы их сумма не превышала рабочего тока устройства защитного отключения. К примеру, отходящие автоматы ВА1 16 А, ВА2 16 А, ВА3 32 А, сумма 16+16+32= А. Значит УЗО должно быть на номинальный ток не менее 64 А, и зная линейку номинальных токов оптимальный вариант устройство защитного отключения на номинальный ток на 63 А.
Как видно на рис. 4 ничего сложного при подключении нет, но в некоторых случаях, интересно будет знать, почему срабатывает УЗО на водонагревателе аристон, если бытовая сеть и устройство защиты находятся в удовлетворительном и рабочем состоянии. Когда срабатывает УЗО, причины могут быть в его не правильном подключении.
Причины ложных срабатываний УЗО
Ложные срабатывания, когда вышибает УЗО происходят по нескольким причинам. Иногда это происходит из-за неисправного механизма кнопки ТЕСТ, с помощью которой контролируется работоспособность устройства. После нажатия через сопротивление создается искусственное замыкание вывода фазы и ввода нуля. Это приводит к появлению тока утечки и срабатыванию УЗО.
Для замыкания используется кнопка с нормально разомкнутыми контактами, иногда застревающими после нажатия. В некоторых случаях на контакты попадает пыль, накапливается в определенном количестве и становится проводником электричества.
Основным проявлением данной неисправности является мгновенное возвращение кнопки в исходное положение после включения. В этом случае выбивает УЗО без нагрузки, так же, как это бывает при серьезной утечке тока или пробитой изоляции. Поэтому диагностику следует проводить очень внимательно и перед проверкой отключить все приборы от электрической сети.
Иногда может быть неисправна сама кнопка, а точнее механизм, удерживающий ее во включенном положении. В результате ненадежной фиксации рычажок соскакивает с крепления под действием легкой вибрации даже при отсутствии нагрузки.
На что реагирует УЗО?
Прежде чем проводить ремонтные работы, нужно узнать, по каким причинам выбивает УЗО. Данные действия помогут выбрать правильный путь устранения поломки, если она действительно есть. Система может сработать по определенным причинам. К ним относятся:
Утечка тока, которую важно своевременно определить. Прибор приобретают для ее определения, поэтому важно, чтобы система работала без сбоев
Если УЗО выбивает в первый раз, то нужно проверить исправность проводки. Изоляция может со временем прийти в негодность, в таком случае не исключена утечка тока. Возможно появление дефектов в местах, где происходят соединения. В некоторых местах может быть повреждена изоляция.
Иногда возникают повреждения кабелей у электрических приборов. Часто встречается, что УЗО выбивает, когда подключается сразу несколько приборов. Если у одного из них поврежден шнур, то устройство своевременно должно отреагировать на возникшую проблему. Встречается, что внутренние элементы приборов неисправны. Например, у водонагревателей ломается ТЭН.
Если коснулись оголенного участка провода, УЗО должно предупреждать удары током. Когда оно начинает сигнализировать об опасности, и человек в это время касается кабеля без изоляции, то устройство отлично справляется со своей работой.
Неправильный выбор УЗО. Важно учитывать все технические параметры при покупке прибора. Может выбивать УЗО, если неправильно произвести расчеты. Часто встречается, что устройство срабатывает без видимых причин. Причина также кроется в неверных расчетах. Важно перед приобретением УЗО проконсультироваться с квалифицированным электриком, выяснить, с какими характеристиками нужно покупать прибор.
Если устройство подключено неправильно, то возникает ложная тревога. Некоторые ошибочно выбирают место в электроцепи, куда устанавливают прибор. При проведении монтажных работ необходимо строго следовать инструкции.
Реальная поломка системы может произойти, если выйдет из строя спусковой механизм. В таком случае даже при незначительных вибрациях будет выбивать данный прибор.
