Подключение сип к автомату - как сделать ввод правильно

Как правильно подключить дифференциальный автомат

Дифференциальный автомат из всех разновидностей коммутационных приборов считается самым практичным, но и одновременно дорогим. Он сочетает в себе функции автоматического выключателя и устройства защитного отключения. Устанавливается такой аппарат не как обычный пакетник, а требует несколько иного подхода.

Дифференциальный автомат подключается следующим образом:

В верхний зажимной контакт устанавливается нулевой провод.
В правый зажимной контакт устанавливается фазный провод.

Следует сразу уточнить, что места контактов могут быть изменены, но при этом изготовитель маркирует гнёзда подключений соответствующими буквами. А под переключателем рабочего или нерабочего положения должна находится специальная кнопка проверки работоспособности прибора.

Нулевой провод, который проходит через дифференциальный автомат, нельзя соединять с другими автоматическими выключателями. При таком монтаже прибор будет постоянно отключаться, так как токи по проводнику протекают совершенно разные.

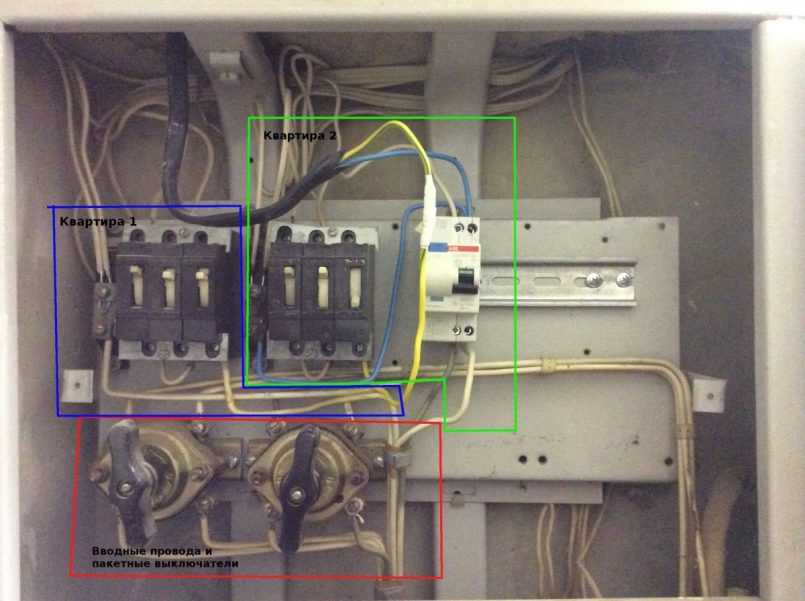

Существуют схемы, при которых дифференциальный автомат подключается к группе пакетников, в других же схемах такие приборы используются исключительно для одного потребителя. При проектировании проводки лучше выбирать второй вариант, в котором при срабатывании прибора будет обесточен только один потребитель, а не целая группа автоматов.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

2222

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

https://youtube.com/watch?v=lCc-ZUFcpPc

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии!

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.

Это неоправданно по нескольким причинам:

Монтаж гильз требует наличия специального оборудования.
Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео:

https://youtube.com/watch?v=Tc-ae0k7Z30

https://youtube.com/watch?v=lCc-ZUFcpPc

https://youtube.com/watch?v=Tc-ae0k7Z30

Почему же «замыкает»

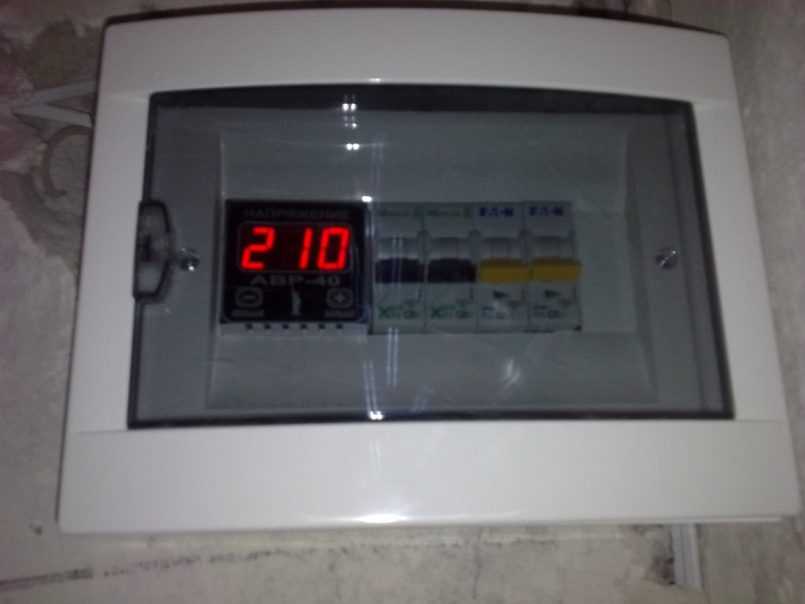

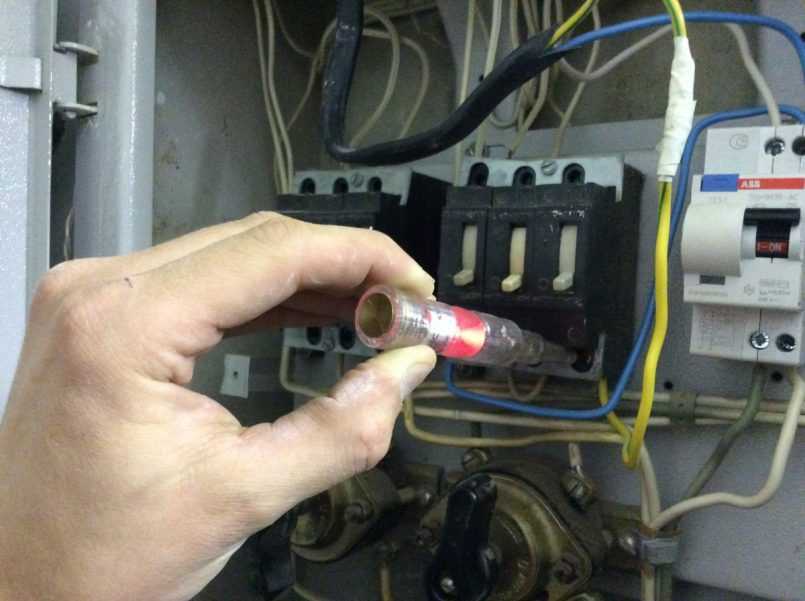

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и инструкция, как соединить автоматы в щитке.

Соблюдение требований безопасности

При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:

запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
не разрешается применять при установке опор поврежденные приспособления и тросы;
в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
запрещается подбрасывать инструменты монтажнику;
подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
не допускать перенатяжения линии;
контролировать процесс монтажа и осуществлять поэтапную приемку работы.

О том, как выбрать кабель СИП, расскажет канал Сами с усамИ.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2 (согласно главы 2.4. ПУЭ т. 2.4.1), в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому от магистрали организовывают переход на другой тип кабеля:

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения. Кстати о том, как как соединить СИП с медным кабелем вы можете прочитать в статье, на которую мы сослались.

Теперь рассмотрим каждый способ по отдельности. Помните, что провести провод через стену, согласно ПУЭ главы 2.1. п.2.1.58 и главы 7.1. п. 7.1.38, необходимо через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

В отдельной статье мы рассказали, как провести электропроводку в доме. Настоятельно рекомендуем ознакомиться с подготовленным материалом!

КАК ПОДКЛЮЧИТЬ ЭЛЕКТРИЧЕСТВО

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому. Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

ВНИМАНИЕ! Все работы следует производить с соблюдением правил безопасности, при снятом напряжении питания и принятых мерах по недопущению его случайного включения. Производить подключение начнем от столба

Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

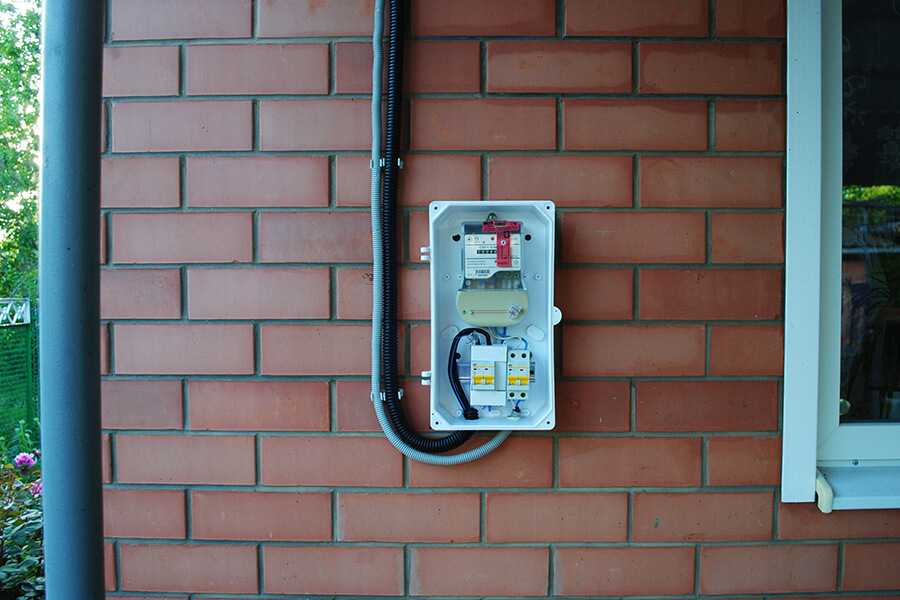

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии. Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим. То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

На фото 4 приведен другой тип зажима:

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

Работа с Энергонадзором

Подаете заявление в местный РЭС для выдачи вам ТУ. Обычно такой документ готовится до 1 месяца. Летом его реально тяжело получить, и приходится ждать весь срок: документ не сложный, но очередь на него случается большая. Чем раньше придете (конец зимы или начало весны) — тем проще будет.
Заключаете договоры: на монтаж сип кабеля от столба к дому, на пользование электроэнергией.
При подаче любых документов необходимо иметь в наличии оригиналы документов на участок, дом, паспорт — это актуально для новых абонентов на адресе. Но в РЭС оставляете только копии.
После получения ТУ на монтаж сип кабеля от столба к дому вы должны согласовать сроки подключения и место установки счетчика (см. выше). Помните одно: место установки счетчика выбираете вы. Главное условие при этом: прибор учета должен находится на высоте уровня глаз от 160 см до 180 см, к нему должен быть подход.
Физическое подключение кабеля сип к дому от столба. Процесс этот занимает порядка 2…3 часов, но на него есть очередь. Кроме того учитывайте, что в случае тяжелых погодных условий бригада, отправленная на ликвидацию аварии также может не прибыть. Это форс-мажорная ситуация, для ее решения необходимо поддерживать телефонную связь с местной энергоснабжающей организацией. Опоздания без причины на работы по подключению быть не может.
