Принцип работы, классификация и схемные решения максимальной токовой защиты трансформатора

Основы релейной защиты ›› 2-2. Максимальная токовая защита без пуска по напряжению и токовая отсечка

РАСЧЕТЫ ЗАЩИТ ПОНИЖАЮЩИХ ТРАНСФОРМАТОРОВ

2-2. Максимальная токовая защита без пуска по напряжению и токовая отсечка Особенности выполнения и расчета. Основные условия расчета максимальной токовой защиты для линий 6 и 10 кВ, изложенные в § 1-1, могут быть применены и для выбора уставок максимальной токовой защиты (без пуска по напряжению) понижающих трансформаторов. Выбор тока срабатывания защиты производится по выражениям (1-1) — (1-4), где только лишь коэффициент надежности согласования кнс выбирается несколько большим при наличии на трансформаторе устройства регулирования напряжения тока под нагрузкой (РПН). При расчетах аварийных токов КЗ за трансформаторами с РПН, а также токов самозапуска нагрузки, следует учитывать существенные изменения сопротивлений рассеяния трансформатора (хтр) при изменении положения регулятора РПН (см. ниже). При расчете токов КЗ и выборе уставок защит необходимо также учитывать все возможные режимы работы трансформаторов при их числе более одного, а также при наличии АВР в питаемой сети.

Уставки

Требования к току срабатывания.

  • Достаточность для уверенного определения аварийных ситуаций.
  • Исключение случаев срабатывания автоматики при максимальных рабочих токах потребителей и их поставарийных перегрузках. Для этого ток сработки должен превышать наибольший ток потребителя, и перегрузки после восстановления питания.
  • Согласование устройства по всем параметрам срабатывания с автоматикой соседних участков электросети. Находящихся как ближе к ИП (в основной зоне), так и дальше от него (в зоне резервирования).

Рис.1 Защитные зоны

Ток возврата реле в исходное положение должен быть больше рабочего тока участка сети, после устранения КЗ. Для того чтобы отключение аварийного участка оператором автоматически приводило к восстановлению питания других, обесточенных защитным устройством потребителей.

Что является источником токов обратной и нулевой последовательностей?

Ток нулевой последовательности это:

Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.

Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное илидвухфазноеКЗ). Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Ток обратной последовательности, как известно из , появляется при любом несимметричном, а кратковременно и при трехфазном КЗ. Ток нулевой последовательности используется для повышения чувствительности пуска ВЧ-передатчика при КЗ на землю, а пусковое реле фазного тока КА — при симметричных КЗ

Практически ток нулевой последовательности получают соединением вторичных обмоток трансформаторов тока в фильтр токов нулевой последовательности (рис. 7.11). Из схемы видно, что ток в реле КА равен геометрической сумме токов трех фаз:Ток в реле появляется только при однофазном или двухфазном КЗ на землю. Короткие замыкания между фазами являются симметричными системами, и соответственно этому ток в реле Iр=0 .

Зёх фазный ток — это когда фазы а,в,с отстоют друг от друга на 120градусов. Когда три фазы повёрнуты в 1 сторону — ток нулевой последовательности. Такое возникает при однофазных замыканиях на землю в сетях с заземлённой нейтралью. Поэтому применяются ТЗНП — токовые защиты нулевой последовательности для защиты от замыканий на землю — появился ток нулевой последовательности, значит есть замыкание на землю, защита срабатывает. . Токи обратной последовательности — это когда нарушен порядок чередования фаз. Возникают при межфазных замыканиях, для зашиты применяю ТЗОП — токовые защиты обратной последовательности. В двух словах так. Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное или двухфазное КЗ).

Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Токи нулевой последовательности по существу являются однофазным током, разветвленным между тремя фазами и возвращающимся через землю и параллельные ей цепи. В силу этого, путь циркуляции токов нулевой последовательности резко отличен от пути, по которому проходят токи прямой или обратной последовательности Для практической реализации метода симметричных составляющих необходимо составлять три схемы замещения: прямой, обратной и нулевой последовательностей. Конфигурация этих схем и параметры их элементов в общем случае не одинаковы.

Схема прямой последовательности является той же, что и для расчета тока трехфазного замыкания. Из этой схемы находят результирующую ЭДС и результирующее сопротивление прямой последовательности: и . Началом этой схемы являются точки нулевого потенциала источников питания, концом – место короткого замыкания, к которой приложено напряжение прямой последовательности . Составляющие обратной последовательности возникают при появлении в сети любой несимметрии: однофазного или двухфазного короткого замыкания, обрыва фазы, несимметрии нагрузки.

Составляющие нулевой последовательности имеют место при замыканиях на землю (одно- и двухфазных) или при обрыве одной или двух фаз. В случае междуфазного замыкания составляющие нулевой последовательности(токи и напряжения) равны нулю.

Этот метод используют многие устройства РЗиА. В частности, принцип работы трансформатора тока нулевой последовательности основан на сложении значений тока во всех трех фазах защищаемого участка. В нормальном(симметричном) режиме сумма значений фазных токов равна нулю. В случае возникновения однофазного замыкания, в сети появятся токи нулевой последовательности и сумма значений токов в трех фазах будет отлична от нуля, что зафиксирует измерительный прибор (например, амперметр), подключенный ко вторичной обмотке трансформатора тока нулевой последовательности.

Для трехфазных транспозированых ЛЭП результат этого преобразования — точная матрица собственных векторов (матрица модального преобразования). Она одинакова как для тока, так и для напряжения.

Основы релейной защиты ›› 3-1. Токовая отсечка и максимальная токовая защита одиночных линий 35 и 110 кВ

Основные условия расчета. Основные условия расчета максимальных токовых защити токовых отсечек, изложенные в Главе 1, справедливы и для линий 35 и 110 кВ без ответвлений и с ответвлениями. В выражении (1-1), коэффициент самозапуска kсзп определяется по суммарному току самозапуска нагрузки всех трансформаторов, подключенных к защищаемой линии и ко всем следующим (по направлению тока) линиям того же напряжения. Для этого в расчетной схеме все нагрузки, подключаемые к каждому трансформатору, представляются сопротивлениями обобщенной или бытовой нагрузки, приведенными к рабочей максимальной мощности трансформатора. Высоковольтные двигатели учитываются отдельно.

Принцип действия

МТЗ – это разновидность защитного механизма электросети с использованием реле, применяемая при угрозе короткого замыкания на некотором отрезке электроцепи.

Принцип действия максимальной токовой защиты достаточно схож с таковым у механизма отсечки. Если при использовании последней ток вырубается сразу же, то при применении МТЗ выключение происходит по истечении некоторого временного отрезка. Он называется выдержкой времени. То, какое значение он примет, определяется близостью места, где происходит инцидент, к поставщику питания. Чем дальше располагается отрезок, тем меньше число. Значение, на которое показатель близлежащего участка отличается от такового для удаленного (ступень селективности), описывает период, по истечении которого защита включается на ближнем участке (отключая и дальний), если она не активизировалась на дальнем, на котором случился инцидент КЗ.

Важно! Показатель ступени надо делать небольшим, чтобы система успела включиться до причинения инцидентом серьезных повреждений электросети

Файл-архив ›› СПРАВОЧНИК ПО РЕЛЕЙНОЙ ЗАЩИТЕ. Под редакцией Берковича

Справочник определяет основные положения релейной защиты и предназначен для решения основных задач по релейной защите. Справочник включает в себя методические указания по расчетам токов коротких замыканий, электрическим расчетам, расчетам уставок и характеристик релейной защиты, основные сведения по электромеханической релейной аппаратуре и комплектным устройствам защиты и автоматики (большинство реле устаревшие), по автоматам, приводам выключателей, электроизмерительным приборам и электротехническим материалам, типовые схемы релейной защиты, АПВ и АВР и рекомендации по их применению.

Справочник отражает основные принципиальные решения в области релейной защиты, АПВ и АВР.

Справочник рассчитан в основном на инженеров, техников и мастеров, а также квалифицированных рабочих, работающих в области эксплуатации релейной защиты и автоматизации энергосистем и промышленных предприятий, а также на работников проектных и наладочных организаций и студентов средних и высших учебных заведений.

Схемы защиты МТЗ

Применяется несколько вариантов конструкций, различающихся устройством.

Трехфазная схема защиты МТЗ на постоянном оперативном токе

Трехфазная конструкция

В главный блок входят два реле: времени и пуска. Используются также указательное реле и еще одно добавочное, ставящееся тогда, когда временное реле неспособно замкнуть цепочку катушки выключения.

Двухфазные схемы защиты МТЗ на постоянном оперативном токе

Они применяются, когда нужно, чтобы система включалась лишь при замыкании между фазами. Существуют схемы с одиночным реле и с парой.

Двухрелейная схема

Ее плюс – реагирование на любые межфазовые замыкания. Минус – меньшая восприимчивость при двухфазных замыканиях за трансформатором. Повысить ее вдвое можно, поставив третье реле. Схема в основном используется для конструкций с изолированной нейтралью – случающиеся в них замыкания происходят только между фазами. Возможно применение при глухом заземлении, но тогда для предотвращения однофазного замыкания ставится добавочная конструкция, срабатывающая при токе нулевой последовательности.

Одно-релейная схема МТЗ

Плюс схемы – легкость конструирования. Минусы – наименее высокая чувствительность, несрабатывание при некоторых типах замыканий с двумя фазами.

4.5. МТЗ на переменном оперативном токе

Схемы МТЗ с питанием оперативных цепей от переменного тока могут
выполняться:

1) с питанием
от трансформаторов тока – на принципе дешунтирования катушки отключения при
срабатывании защиты;

2) с питанием от блока питания;

3) с питанием от предварительно заряженных конденсаторов.

4.5.1. Схема с
дешунтированием катушки отключения выключателей

4.5.1.1. Схема защиты с
зависимой характеристикой

На рис. 4.5.1
изображена схема для привода с двумя катушками отключения. Схема выполняется на
реле РТ–85 или РТ–95, имеющими мощные переключающие контакты (до 150 А).

Рис. 4.5.1

Особенности схем с дешунтированием

1. Для их
выполнения нужны реле, контакты которых обладают необходимой мощностью для
переключения проходящего через них тока КЗ 100…200 А.

2. После
срабатывания защиты нагрузка трансформаторов тока резко возрастает за счет
подключения катушки отключения. В результате чего увеличивается погрешность
трансформаторов тока и вторичный ток, проходящий по реле, уменьшается.
Погрешность трансформаторов тока должна быть такой, чтобы вторичный ток был
достаточен для удержания в сработанном состоянии реле и надежного действия
катушки отключения выключателя.

4.5.1.2. Схема защиты с
независимой характеристикой

Схема защиты представлена на рис. 4.5.2. На схемах: TLA, TLC – промежуточные
трансформаторы реле времени; KT
обмотка электродвигателя реле времени; KL1.3, KL2.3
– контакты, шунтирующие контакт реле времени.

Рис. 4.5.2

Пояснения к схеме.

1. Во избежания отказа реле времени при двухфазном КЗ АС цепь обмотки
TLC разрывается размыкающим
контактом КА1.2. В противном случае,
как показано на рис. 4.5.3, ток, протекающий через обмотку электродвигателя
очень мал и реле не сработает.

Рис. 4.5.3

2. После включения катушек отключения выключателей YAT ток от трансформаторов тока
уменьшается, реле КА и КТ могут разомкнуть свои контакты.
Однако благодаря самоудерживающим контактам промежуточных реле KL1.3
и KL2.3
преждевременного возврата реле KL
при этом не произойдет.

4.5.2. Схемы с питанием
оперативных цепей защиты от блоков питания

Поскольку блоки питания (БП) выдают выпрямленное напряжение, схемы
выполняются так же, как и схемы на постоянном токе.

Главный вопрос при выполнении защит на выпрямленном токе – способы
подключения БП к трансформаторам тока и трансформаторам напряжения. Для защит
от КЗ в качестве основных используют БП, подключаемые к трансформаторам тока.
БП, подключаемые к трансформаторам напряжения, обеспечивают необходимую
мощность при малых значениях тока.

Схемы
включения токовых блоков должны выбираться из условия, чтобы на выходе блока
имелось достаточное напряжение при всех возможных видах повреждения на
защищаемом элементе.

1. В сети с изолированной нейтралью для защит, не рассчитанных на
действие при КЗ за трансформатором с соединением обмоток YD, применяется включение БП на
разность токов IaIC (рис. 4.5.4).

Рис. 4.5.4

2. При необходимости действия защиты при КЗ за трансформаторами YD устанавливается второй БП.

Рис. 4.5.5

3. При соединении трансформаторов тока в двухфазную звезду БП
включается в нулевой провод.

Рис. 4.5.6

В сетях с
глухозаземленной нейтралью применяются аналогичные схемы.

БП, подключаемый к трансформаторам напряжения, включается на
линейное напряжение.

Рис. 4.5.7

БП могут устанавливаться на каждом присоединении или использоваться
как групповые.

Падение напряжения на выходах БП не должно быть меньше 0,8…0,9 Uном. Выполнение этого условия проверяется расчетами.

В токовых БП
принимаются специальные меры для стабилизации выходного напряжения и повышения
отдаваемой мощности.

Схема комбинированного блока питания была представлена ранее на
рис. 1.6.2. Емкость конденсатора С
подбирается так, чтобы в сочетании с индуктивностью обмотки L обеспечивались условия
феррорезонанса, наступающие при некотором токе , когда XL=XC. 5 А.

Рис. 4.5.8

4.5.3. Схема защиты с
использованием энергии заряженного конденсатора

Схема защиты представлена на рис. 4.5.9. Здесь: УЗ – зарядное устройство, питаемое от
трансформатора напряжения или трансформатора собственных нужд.

Катушка отключения выключателя YAT питается током разряда конденсатора.

Рис. 4.5.9

Мтз с независимой выдержкой времени

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.

Рис. 4.2.1

Расположение защиты в начале каждой линии со стороны источника питания. На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.

Трехфазная схема защиты МТЗ на постоянном оперативном токе

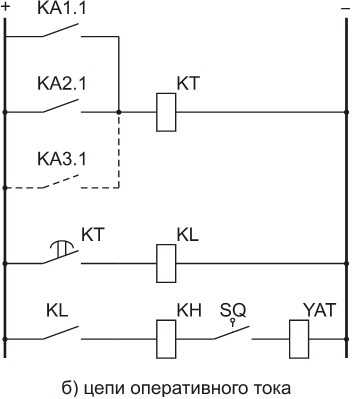

Схема защиты представлена на рис.4.2.2: Основные реле:

  • Пусковой орган – токовые реле КА.
  • Орган времени – реле времени КТ.

Вспомогательные реле:

  • KL – промежуточное реле;
  • KH – указательное реле.

Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.

В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.

Двухрелейная схема

Рис. 4.2.3

Достоинства

1. Схема реагирует на все междуфазные КЗ на линиях.

2. Экономичнее трехфазной схемы.

Недостатки

Меньшая чувствительность при 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр. (В два раза меньше чем у трехфазной схемы).

Рис. 4.2.4

При необходимости чувствительность можно повысить, установив третье токовое реле в общем проводе токовых цепей. Чувствительность повышается в два раза – схема становиться равноценной по чувствительности с трехфазной.

Схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ.

двухфазные схемы применяются в качестве защиты от междуфазных КЗ и в сетях с глухозаземленной нейтралью, при этом для защиты от однофазных КЗ устанавливается дополнительная защита, реагирующая на ток нулевой последовательности.

Одно-релейная схема МТЗ

 Рис. 4.2.5

  • Схема реагирует на все случаи междуфазных КЗ.
  • Достоинства
  • Только одно токовое реле.
  • Недостатки
  1. Меньшая чувствительность по сравнению с 2 – релейной схемой при КЗ между фазами АВ и ВС.
  2. Недействие защиты при одном из трех возможных случаев 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр.
  3. Более низкая надежность – при неисправности единственного токового реле происходит отказ защиты. Схема применяется в распределительных сетях 6…10 кВ и для защиты электродвигателей.

Рис. 4.2.6

Выбор тока срабатывания защиты МТЗ

Защита должна надежно срабатывать при повреждениях, но не должна действовать при максимальных токах нагрузки и её кратковременных толчках (например, запуск двигателей).

  • Слишком чувствительная защита может привести к неоправданным отключениям.
  • Главная задача при выборе тока срабатывания состоит в надежной отстройке защиты от токов нагрузки.

Существуют два условия определения тока срабатывания защиты.

Первое условие. Токовые реле не должны приходить в действие от тока нагрузки:

Iс.з>Iн.макс, (4.1)

где Iс.з – ток срабатывания защиты (наименьший первичный ток в фазе линии, необходимый для действия защиты);

Iн.макс – максимальный рабочий ток нагрузки.

Второе условие. Токовые реле, сработавшие при КЗ в сети, должны надёжно возвращаться в исходное положение после отключения КЗ при оставшемся в защищаемой линии рабочем токе.

При КЗ приходят в действие реле защит I и II (рис.4.2.1). После отключения КЗ защитой I прохождение тока КЗ прекращается и токовые реле защиты II должны вернуться в исходное положение.

Ток возврата реле должен быть больше тока нагрузки линии, проходящего через защиту II после отключения КЗ.

 И этот ток в первые моменты времени после отключения КЗ имеет повышенное значение из–за пусковых токов электродвигателей, которые при КЗ тормозятся вследствие понижения (при КЗ) напряжения:

Рис. 4.2.7

Iвоз>kзIн.макс . (4.2)

Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентом запуска kз.

Учет самозапуска двигателей является обязательным.

При выполнении условия (4.2) выполняется и условие (4.1), так как IвозtввI+tпI+tвI. (4.9)

  • Выдержка времени защиты II может быть определена как
  • tввII=tввI+tпI+tвI+tпII+tзап, (4.10)
  • где tпII – погрешность в сторону снижения выдержки времени защиты II; tзап – время запаса.
  • Таким образом, минимальная ступень времени t может быть вычислена как

t=tввII – tввI=tпI+tвI+tпII+tзап. (4.11)

По формуле (4.11) определяется ступень времени для защит с независимой характеристикой времени срабатывания от тока.

Рекомендуется принимать t =0,35…0,6 с.

Инсталляция МТЗ

Поэтому чем ближе к ИП установлен блок защитного устройства, тем обширнее участок сети на возникновение, неисправности в котором она будет реагировать. К примеру, рассмотрим защиту понижающего трансформатора. Автоматика, установленная на кабель высокого напряжения ближе к ИП, среагирует на возникновение неисправности этого кабеля, устройств коммутации, самого трансформатора, проводки низкого напряжения и подключенных к ней потребителей. А при ее установке на шины пониженного напряжения возникающие дефекты трансформатора и подвода питающего напряжения останутся «незамеченными».

Следовательно, для максимального контроля участка сети защитой ее необходимо устанавливать на кабель, подающий питание возможно ближе к источнику. Но 1 защитное устройство для всего участка сети удобно в эксплуатации только при небольшом количестве потребителей на нем. Так как защитное отключение участка с большим числом электроприемников, во-первых, обесточивает не только вышедшей из строя потребитель, но и все исправные. А во-вторых не позволяет определить, в какой зоне произошла авария. Поэтому для удобства работы и облегчения содержания электросети в исправном состоянии следует также установить автоматику на стороне низкого напряжения.

Некоторые схемные решения

Трехфазное устройство защитного отключения (УЗО). Чувствительно ко всем типам замыкания любой фазы. Основой этого устройства являются токовые реле 1. Они срабатывают при подаче на них сигнала КЗ. Их нормально разомкнутые контактные группы запараллелины, поэтому срабатывание любого из них приводит к пуску времязадающего реле 2.

По истечении установленного промежутка времени оно включает реле-повторитель 3, срабатывающее без задержки и подающее на выключатель сигнал отключения. Реле 3 необходимо в случае, когда мощность катушки выключателя слишком велика для исполнительных контактов реле времени. Реле 4 (блинкерное) служит для индикации срабатывания выключателя. Оно подключается последовательно катушке выключателя. Поэтому его срабатывание происходит одновременно с выключателем УЗО, а выпавший в результате этого блинкер (сигнализатор) указывает на факт отключения питания участка.

Двухфазное УЗО. Отслеживает все межфазные КЗ и замыкание 2 из 3 фаз с землей на участке сети. Не имеет принципиальных отличий от трехфазного устройства. К ее преимуществам можно отнести более низкую стоимость за счет меньшего количества комплектующих и монтажных проводов. А также лучшую селективность при замыканиях с землей в 2 различных точках.

Недостатки: меньшая чувствительность при КЗ во вторичных обмотках понижающего трансформатора.
Благодаря своим качествам этот тип устройств часто используется в электросистемах с изолированной нейтралью. При необходимости повышения чувствительности на нулевой провод устанавливают дополнительное токовое реле.

Основы релейной защиты ›› 2-4. Примеры расчета максимальной токовой защиты с пуском по напряжению ( вольтметровой блокировкой)

РАСЧЕТЫ ЗАЩИТ ПОНИЖАЮЩИХ ТРАНСФОРМАТОРОВ

2-4. Примеры расчета максимальной токовой защиты с пуском по напряжению Пример 5. Выбираются уставки максимальной защиты с пуском по напряжению двух трансформаторов по 10 MB-А, работающих раздельно по схеме, аналогичной рис. 2-10. Ток трехфазного КЗ через один трансформатор при повреждении на шинах 10 кВ в минимальном режиме системы и при наибольшем сопротивлении трансформатора равен 300А, приведенным к напряжению 110 кВ. Коэффициент самозапуска, определенный приближенным методом для обобщенной промышленной нагрузки в максимальном режиме системы и при наименьшем сопротивлении трансформатора, равен 2,8 (аналогично предыдущему примеру).

Файл-архив ›› Библия релейной защиты и автоматики. Федоров В.А.

В уникальном издании «Библия релейной защиты и автоматики» Федорова В.А. материал изложен в форме вопросов и ответов. В книге даются общие сведения по основам электротехнике, электробезопасности, электрооборудовании подстанций. Большая часть учебника посвящена материалам РЗА, начиная от терминологии, описаний простых защит, схем соединений ТТ и ТН, оперативным цепям РЗА, релейной защит ВЛ 110кВ и выше (ЭПЗ-1636, ШДЭ, ПДЭ, ДФЗ), общеподстанционным защитам, трансформатора и автотрансформатора, автоматики и управления и другим вопросам РЗА.

Книга будет полезна как начинающим так и опытным релейщикам. Библия релейщика

Заключение

Мы кратко рассмотрели назначение, область применения и принцип действия максимальной токовой защиты (МТЗ) и её разницу с токовой отсечкой. У каждой схемы есть свои достоинства и недостатки. Например, достоинством МТЗ является то, что она не отключает напряжения при повторных пусках двигателей после исчезновения питания, но её выдержка времени может быть губительна для воздушной линии или линии другого типа. При этом последнее может компенсироваться либо токовой отсечкой, либо вариантом МТЗ с зависимой выдержкой времени. В любом случае бесперебойность работы электрической сети обеспечивается совокупностью систем РЗиА среди которых:

  • АЧР (автоматическая частотная разгрузка);
  • ТЗНП (при нулевой последовательности — замыканиях на землю);
  • МТЗ;
  • ТО;
  • Дифзащиты и прочее.

Некоторые из них мы уже рассматривали в статьях ранее.

Теперь вы знаете, что такое максимальная токовая защита, как она устроена и работает. Надеемся, предоставленные схемы и описание помогли вам разобраться в данном вопросе!
