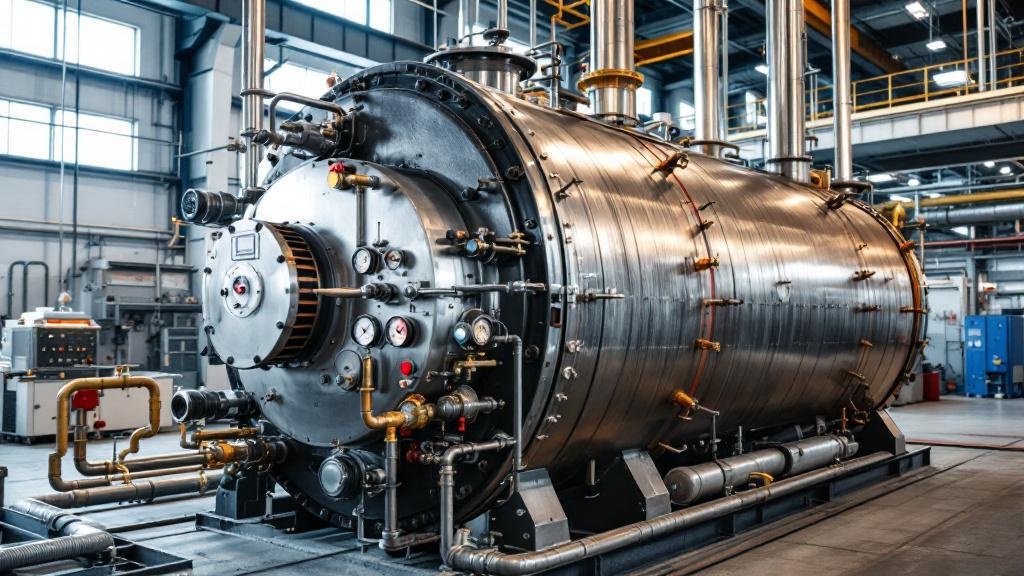

Промышленный пар под давлением выше 0,07 МПа — рабочая среда, без которой невозможны десятки технологических процессов: стерилизация, ректификация, нагрев теплообменников, привод турбин. Газовый паровой котел высокого давления занимает особое место в этом ряду: природный газ обеспечивает стабильную теплотворную способность, а современные горелочные устройства позволяют точно регулировать мощность без просадки параметров пара.
Рабочий диапазон давлений и температур
Котлы высокого давления работают в диапазоне от 1 до 4 МПа и выше. При давлении 1,3 МПа температура насыщенного пара составляет около 191 °C, при 4 МПа — уже 250 °C. Перегретый пар, получаемый в пароперегревателе, может достигать 300–450 °C в зависимости от конструкции. Именно эти параметры определяют, для каких задач подходит конкретная модель.

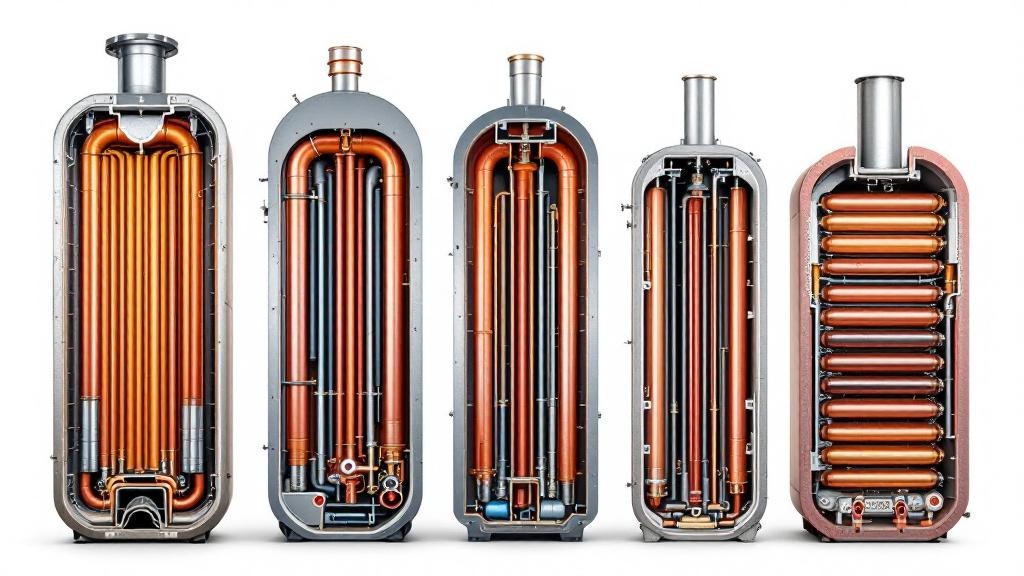

Конструктивные типы и их отличия
По схеме циркуляции выделяют три основных типа:
- Жаротрубные котлы — продукты сгорания проходят внутри труб, омываемых водой. Компактны, просты в обслуживании, оптимальны при давлении до 1,6 МПа.
- Водотрубные котлы — вода циркулирует внутри труб, обогреваемых снаружи. Допускают давление свыше 4 МПа, быстрее выходят на рабочий режим.
- Котлы с принудительной циркуляцией — насос обеспечивает стабильный поток через испарительный контур. Снижают риск локального перегрева труб при высоких нагрузках.
Выбор типа зависит от требуемого давления, суточного графика нагрузки и качества питательной воды. Жёсткая вода с высоким содержанием солей требует дополнительной водоподготовки вне зависимости от конструкции котла.

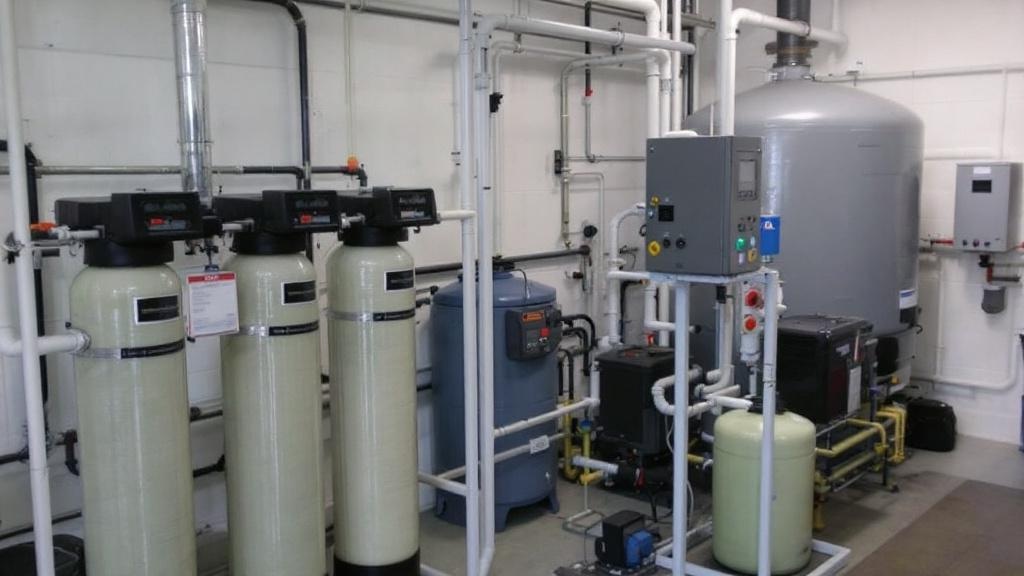

Водоподготовка как условие долгой работы
Накипь толщиной 1 мм снижает теплопередачу примерно на 10% и создаёт локальные зоны перегрева металла. При давлении выше 2 МПа это ведёт к ускоренной коррозии и риску разрушения труб. Минимальный комплект водоподготовки включает умягчение, деаэрацию и дозирование реагентов. Регулярный химический контроль — не опция, а обязательное условие безопасной эксплуатации.

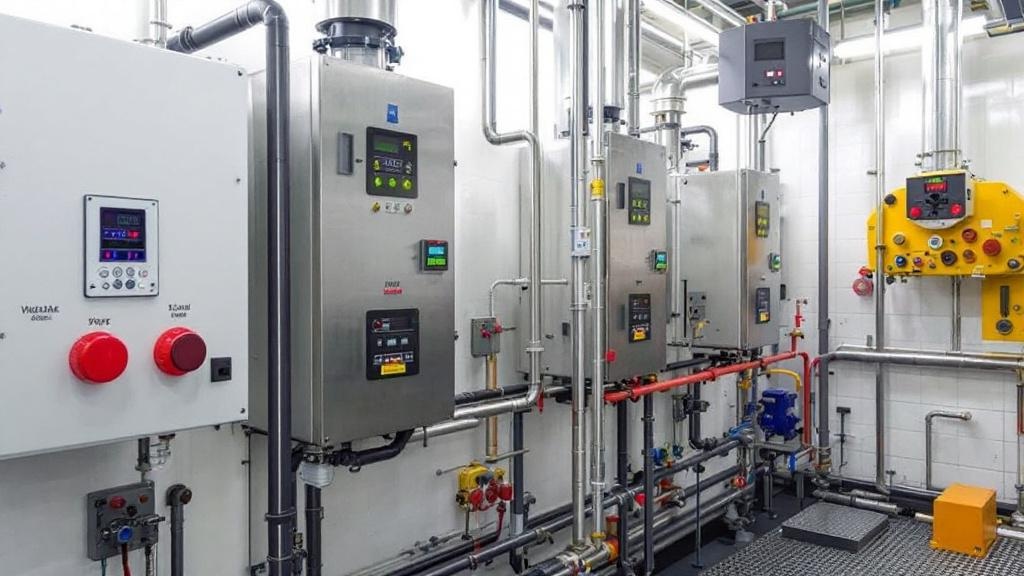

Автоматика и безопасность
Современные котлы оснащаются многоуровневой защитой: по давлению пара, уровню воды в барабане, температуре уходящих газов и качеству факела горелки. Аварийное отключение должно срабатывать за секунды — это требование закреплено в технических регламентах. Интеграция с АСУ ТП предприятия позволяет вести журнал параметров, выявлять отклонения в режиме реального времени и планировать техническое обслуживание по фактическому состоянию, а не по календарю.
Экономика эксплуатации
КПД газовых паровых котлов в номинальном режиме достигает 92–94%. Реальные потери возникают при частичных нагрузках, плохой изоляции паропроводов и утечках конденсата. Возврат конденсата в питательный бак — один из наиболее быстро окупаемых мероприятий: горячий конденсат несёт до 25% тепловой энергии, а его потеря увеличивает расход газа и объём водоподготовки одновременно.
Полный модельный ряд и технические характеристики представлены на странице Котлы для промышленных предприятий. Там же доступны опросные листы для подбора оборудования под конкретные параметры производства.
На что обратить внимание при выборе
Перед заказом котла важно зафиксировать следующие параметры:
- Требуемая паропроизводительность в кг/ч и допустимые колебания нагрузки в течение суток.
- Рабочее давление и необходимость перегрева пара.
- Качество исходной воды по жёсткости, содержанию кислорода и железа.
- Давление газа в точке подключения и наличие резервного топлива.
- Требования к размещению: площадь котельной, допустимая высота, наличие дымохода.
Чем точнее исходные данные, тем меньше запас мощности закладывается «на всякий случай» — а значит, ниже капитальные затраты и расход топлива в реальной эксплуатации.
