Девять способов сделать искатель скрытой проводки самому

Электростатический детектор

На рынке представлен большой ассортимент данных устройств. И от того, где будет использоваться прибор для поиска скрытой проводки, зависит и вид приспособления.

Электростатический индикатор внешне похож на маркер

В ящике для инструментов мужчинам не плохо бы иметь самый обыкновенный электростатический индикатор. Внешне напоминает маркер – аналогичной формы и размера.

Электрический кабель он находит без проблем: сканирует стену на глубину 60 мм. Правда, такой прибор для обнаружения скрытой электропроводки зафиксирует лишь действующий кабель. Тот, куда не подается напряжение, он не увидит. А это может привести к серьезным последствиям. Особенно при ремонте освещения, различных манипуляциях с ним.

Прибор электростатического типа в помещениях с повышенной влажностью не эффективен

Подведет хозяина прибор для обнаружения скрытой проводки электростатического типа и в том случае, если придется работать со стеной, которая отличается повышенной влажностью. Например, стена в ванной комнате. Не сработает он и на металлической поверхности – в гараже, подсобке или сарае, облицованных металлопрофилем.

Вот и получается, что такой детектор проводов хорош лишь для любителей. Простым мужчинам, которым подключить новый электрический светильник, просверлить стену, изменить дизайн интерьера требуется не часто, такой инструмент сослужит отличную службу.

Профессиональным электрикам, отделочникам, которые ежедневно разгадывают сложные ребусы по нахождению электрического кабеля в незнакомых помещениях, лучше выбрать более совершенного помощника.

Бесконтактный детектор напряжения СЕМ AC-8 481400 определяет переменное напряжение в диапазоне от 200 до 1000 В

Так, качественный прибор для определения проводки в стене электростатического типа предлагают китайцы. В районе 650 рублей стоит бесконтактный детектор напряжения AC-8. В аналогичной ценовой категории необходимый ручной инструмент можно приобрести торговой марки GROSS.

Пользуется спросом сигнализатор Е-121 (Дятел). Стоимость составляет около 2 тысяч рублей.

Как правильно использовать

Прежде чем искать скрытый кабель индикатор подвергается калибровке и проверке. Для тестирования прибора можно воспользоваться любым электроприбором, чей включенный в сеть шнур растянут на полу. В процессе приближения детектора к проводу производится установка чувствительности и запоминание показателей, которые будут использованы во время реального поиска.

Обратите внимание! Во время поиска находящихся в стене проводов необходимо учитывать, что при следовании стандартам, укладка кабелей осуществляется строго по вертикали и горизонтали. Однако правило не является абсолютным, поскольку нерадивые электромонтажники нередко им пренебрегают

Поисковые работы во влажном помещении сопровождаются увеличением погрешностей большинства ИСП, а подача напряжения на искомый провод представляет угрозу для жизни.

Разметка скрытого кабеля

Процедура поиска:

  1. Включенный прибор прижимается к стене и водится по ней круговыми движениями.
  2. С появлением сигнала круги уменьшаются до момента, пока сигнал не достигнет максимума.
  3. Настене делается отметка (Рис.8), ИСП перемещается вправо или влево при горизонтальной проводке, вверх-вниз при вертикальной, что также сопровождается отметками.

Соединенные одной линией отметки дают представление о расположении кабеля. Точность измерений зависит от вида и качества примененного детектора.

Важно! Поскольку большинство детекторов скрытой проводки снабжены системой автокалибровки, их включение и начало работы разделены небольшим промежутком времени, определяемым моделью устройства

Типы индикаторов

Сигнализаторы скрытой проводки бывают разных типов. Они различаются по принципу работы, способу оповещения об обнаружении проводов, физическим характеристикам проводки и прочим параметрам. Каждый тип индикатора имеет свои плюсы и минусы.

Таблица: плюсы и минусы детекторов скрытой проводки различных типов

Тип детектора скрытой проводки Принцип действия Плюсы Минусы
Электростатический Определяет электрическое поле, которое образует напряжение при подключении электричества. Простая схема, действие на большом расстоянии. Поиск исключительно в сухой среде, искомые проводники должны быть под напряжением.
Электромагнитный Улавливает электромагнитное поле, которое создаёт электрический ток в проводах. Простая схема, высокая точность обнаружения. Искомые проводники должны быть под напряжением и подключены к нагрузке мощностью от 1 кВт.
Индуктивный (обычный металлодетектор или металлоискатель) При обнаружении проводов определяет изменения в электромагнитном поле, которые создаёт сам. Напряжение не требуется. Сложная конструкция, реагирует на любой металл (в т. ч. забитые в стену гвозди).
Комбинированный (заводское изготовление) Использует различные принципы действия. Повышенная точность, чувствительность и производительность. Высокая цена.

Самостоятельно проще всего сделать электростатический индикатор скрытой проводки, в основе функционирования которого лежит принцип умножения напряжения.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Типы современных приборов для поиска и их характеристики

На сегодняшний день существует большое количество детекторов различных типов. Некоторые устройства помогают найти не только провода в стене, но и случайный обрыв.

По принципу своего действия различают такие виды искателей:

  • Электростатические.
  • Электромагнитные.
  • Металлодетекторы.
  • Комбинированные.

Электростатические тестеры

Электростатические детекторы помогают обнаруживать электромагнитные поля, которые исходят от проводов под напряжением. Это простые искатели, которые можно сделать по определённой схеме самостоятельно.

Особенности и характеристики детекторов:

  • Так как искатель реагирует на определённые электромагнитные поля, то провода в стене должны находиться под высоким напряжением, чтобы их можно было обнаружить.
  • Во время работы с прибором необходимо выбрать определённый уровень чувствительности, так как если он будет слишком низким, то могут появиться проблемы с обнаружением проводов, которые слишком глубоко находятся в стене под штукатуркой. Если уровень будет слишком высоким, то устройство может ошибочно срабатывать.
  • Если в помещении стены сырые или в них находится множество различных металлических конструкций, то поиск проводки будет осуществить практически невозможно.

Но учитывая низкую стоимость, лёгкость в использовании и эффективность такие устройства используются даже специалистами электромонтёрами.

Электростатический прибор для нахождения скрытой электрической проводки

Электромагнитные устройства

Такие приборы помогают найти электромагнитное возбуждение, которое исходит от проводки, подключённой к определённой нагрузке. Качество работы и точность таких искателей намного выше, чем предыдущих.

Также данные приборы имеют одну особенность работы. Для того чтобы определить, где проложена определённая проводка в стене и насколько глубоко, она должна иметь нагрузку не меньше 1 Квт. Например, к электросети можно просто подключить электрочайник или утюг.

Электромагнитный прибор для нахождения скрытой проводки

Детекторы (искатели) металла

Бывают ситуации, когда нельзя подключить напряжение к проводам или нагрузку, то в этом случае применяются детекторы или искатели металла. Устройства работают таким образом: в электромагнитное поле искателя попадают различные металлические элементы, которые вызывают определённые колебания, улавливающиеся детектором.

Такие устройства чётко реагируют на любые предметы из металла, которые находятся в стенах, поэтому кроме проводов они будут находить и их.

Металлодетектор для нахождения проводов в стенах

Комбинированные устройства

Детекторы данного типа являются многофункциональными, так как способны комбинировать в себе несколько видов устройств, которые находят в стенах проводку. Такие функции существенно расширяют область использования детекторов, и повышают степень их эффективности.

Большим спросом пользуется модель TS-75, которая содержит в себе устройство детектора металла и электростатического искателя.

Комбинированное многофункциональное устройство нахождения скрытой проводки

Самодельные детекторы могут быть:

  • Со звуковой индикацией. Во время работы такого устройства при нахождении ним скрытых проводов издаётся характерный звук.
  • Со звуковой и световой системой оповещения (индикацией). При нахождении прибором проводки он издаёт не только звуковое оповещение, но и начинает мигать лампочка.
  • На полевом транзисторе. Данное устройство легко сделать по определённой схеме. Существует несколько различных вариантов сборки прибора со световым оповещением.
  • Сигнализатор поиска без батареек. Устройство работает от электросети, которое также сигнализирует об обнаружении яркой лампочкой, расположенной на корпусе искателя.
  • Детектор на микроконтроллере. Такой детектор работает на отзывчивости искателя к электромагнитному полю, которое образуется током, текущим по проводам. При сборке можно использовать в качестве оповещателя светодиод или звуковой пьезоизлучатель.
  • Двухэлементный прибор. Детектор имеет в качестве индикатора светодиодную лампу, которая начинает светиться при выявлении проводки.

Общие рекомендации по выбору устройства для электропроводки

На сегодняшний день выбор заводских детекторов достаточно обширный, но некоторые люди часто «теряются» в таком многообразии приборов. Поэтому прежде чем покупать такое устройство, специалисты рекомендуют чётко определиться для чего оно необходимо — для единичного использования или для постоянной работы с электрической скрытой проводкой. Опытные мастера обычно выбирают многофункциональные устройства, которые могут распознавать скрытые металлические элементы различных характеристик.

Устройство поиска скрытой электропроводки для профессионалов марки BOSCH

Выбирая детектор необходимо обратить внимание на степень глубины его сканирования. Если устройство будет рассчитано на меньшую глубину, то во время работы можно пропустить провод, расположенный на значительно большем расстоянии от сканируемой поверхности стены

Профессиональные детекторы могут работать на большом расстоянии. Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок.

Бюджетные варианты, которые позволяют найти только проводку, находящуюся под напряжением, намного уступают по своей эффективности дорогостоящим моделям, но они помогут спасти человека от ожогов во время работы.

Металлоискатель

Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.

Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.

Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.

https://youtube.com/watch?v=zNSVKAwadZw

Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.

Такую подстройку желательно проводить время от времени. Для удобства можно вывести регуляторы на корпус металлоискателя.

Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.

Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

Конструкции устройств поиска электропроводки

Принципиальные схемы промышленных устройств содержат в своих конструкциях датчики восприимчивости различного вида сигнала, аналого-цифровые преобразователи, усилительные элементы и индикаторы.

Например, наиболее популярной к повторению является схема детектора скрытой проводки «Дятел».

Принцип действия изделия основан на определении электростатической индукции в электрическом поле переменной величины. Такое поле неизменно возникает вокруг проводника, по которому протекает ток. Индикатор регистрирует напряжение в цепи переменного тока с рабочим напряжением 380 вольт.

В качестве основного элемента используется микросхема CD4049, состоящая из шести буферных инверторов (входов), каждый из которых выполняет логическую функцию НЕ. В качестве коммутационного ключа для прохождения звукового сигнала используется биполярный транзистор n-p-n. Кнопками включения SB выбирается диапазон чувствительности от нуля до 100 см. Антенна выполняется из коаксиального кабеля с волновым сопротивлением 75 Ом.

Схема собирается на печатной плате, при попадании антенны в поле действия поля принятый сигнал усиливается полевым транзистором и попадает на вход микросхемы. На другом её выходе сигнал инвертируется и его уровень открывает транзистор. Вместе с этим импульсы поступают на светодиод и пьезоэлемент (пищалку). Такое устройство, кроме нахождения кабелей, может определять правильность фазирования, исправность предохранителей, наличие полей на различных объектах, и всё это бесконтактным способом.

Простая схема для повторения

При самодельной сборке необязательно использовать интегральные микросхемы и сложные радиоэлементы. Собрать детектор проводки своими руками, содержащий минимум деталей, можно по следующей схеме:

Такой искатель проводки в стене использует возможности включения полевого транзистора КП103И, характеризующегося высокой чувствительностью. Когда затвор мосфета находится в области воздействия электромагнитного поля, то его сопротивление уменьшается, при этом открываются биполярные транзисторы и светодиод зажигается. При необходимости КТ203 можно заменить на КТ361.

Схема металлодетектора

Кроме электростатических схем широко используются металлодетекторы. Устройство на основе такого детектора характеризуется компактностью и может определить местоположение металлических элементов при поиске. Такой прибор называется пинпоинтером, он не обладает высокой чувствительностью, но довольно точно определяет место залегания. Самостоятельно изготовить такое изделие начинающему радиолюбителю будет сложно.

Питание детектора происходит от батареи типа «КРОНА». Катушки могут быть выполнены любой конструкции. Ферритовый стержень изготавливается диаметром 8 мм и длиной 90 мм, на него наматываются 200 витков в один слой провода диаметром 0,25 мм. Плоская катушка выполняется толщиной 2,0 мм с 250 витками провода диаметром 0,18 мм. Она изготавливается из очищенной от меди пластины текстолита. Кольцо имеет диаметр 40 мм с намотанными 150 витками проводом 0,14 мм.

Стабилизатор 78L05 может быть заменён на любого типа с напряжением стабилизации 5 вольт. Заменить транзисторы КТ3102 можно любыми подобного вида, звуковой излучатель используется с сопротивлением катушки не менее 100 Ом. Светодиод любой сверхъяркий. Конденсаторы C2 и C3 плёночные, остальные конденсаторы могут быть любого типа. С помощью регулятора регулируется чувствительность. Такая схема собирается на плате текстолита и не требует сложных настроек.

Originally posted 2018-04-18 12:10:30.

Искатель скрытой проводки своими руками

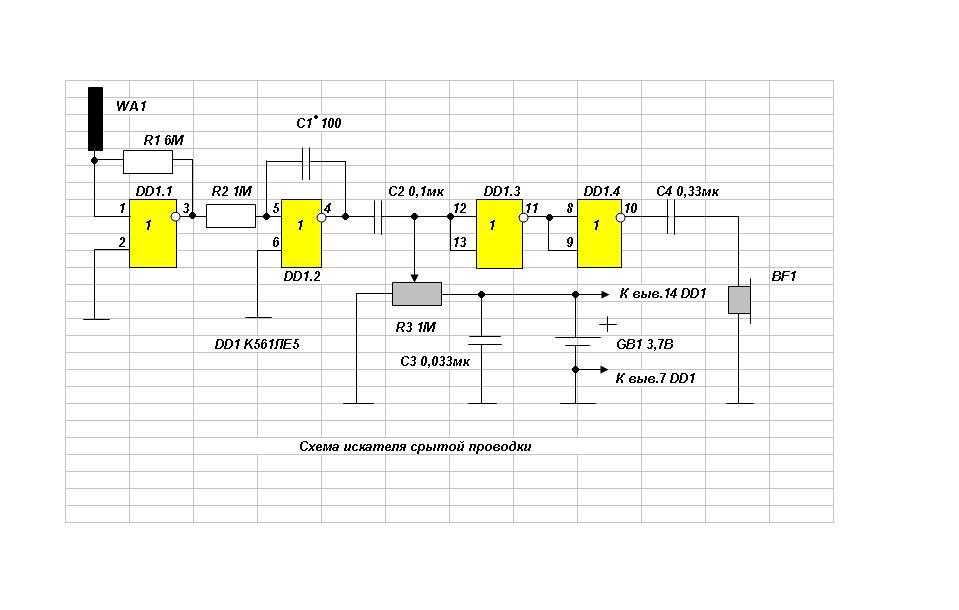

Для сборки простого устройства потребуются пьезоэлемент, микросхема и провод, исполняющий роль антенны.

Вариант для самостоятельной сборки

Микросхема

Вполне подойдет высокочувствительная схема К561ЛА7, считывающая ток и электромагнитное излучение. От воздействия высокой электростатики защищает резисторный компонент.

Антенна

Подойдет одножильный провод из меди длиной 60-150 мм.

Важно! Для достижения баланса между чувствительностью и стабильностью работы предпочтительна средняя длина – 80-90 мм. Большая длина несет риск непроизвольного возбуждения схемы

Пьезоэлемент

Этот компонент обеспечивает возможность услышать сигнал обнаружения излучения. Его можно взять из электронных часов либо воспользоваться миллиамперметром. Если использовать оба устройства одновременно, сигнал будет менее громким. Нужно также заготовить батарейку, рассчитанную на 9 В.

Сборка конструкции

Последовательность этапов имеет такой вид:

  • Микросхему кладут на картонную подложку ножками вниз. На месте каждой ножки делают дырочку швейной иглой и затем продевают эти элементы в отверстия.
  • Собирают начинку для прибора паяльником в 25 Вт в соответствии со схемой.
  • Устанавливают ее в заранее заготовленный корпус с отверстием.
