Как выбрать и пользоваться клеммниками wago для соединения проводов

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Виды клемм

Клеммная колодка активно используется в различных сферах электромонтажа. Существуют клеммы как для отдельных пар проводов, так и для создания системных пар различных уровней.

По способу монтажа различают такие типы клемм:

• для соединения отдельных проводов;
• для печатной платы (применяют в электронике);
• для DIN-рейки;
• для кросс-модулей.

Дополнительно клеммные колодки различают по количеству рядов в одном соединении и по способу зажима проводов: прямые и угловые.

По типу строения клеммы делятся на:

1. Винтовые. Винт служит основным элементом крепления проводов, что видно на фото.
2. Разъемные. Кроме основного разъема для крепления проводов корпус имеет разъем для крепления к другим колодкам.

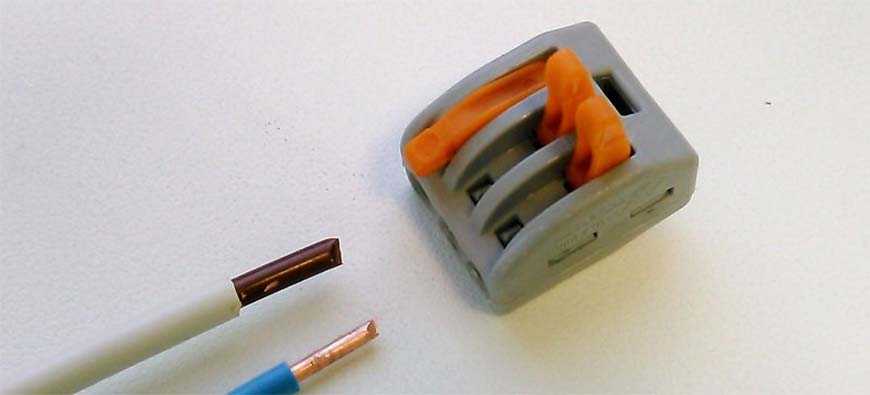

3. Нажимные. Провода фиксируются внутри и закрепляются нажатием на рычажок.
4. Барьерные. Наиболее стойкий к напряжению тип клеммника. Используется в местах с высоким напряжением.
5. Клеммники для DIN-рейки.
6. Проходные. Создают возможность двух параллельных подключений на одной колодке.

На видео специалистом рассматриваются несколько основных видов клеммных зажимов:

Краткий обзор разновидностей

https://youtube.com/watch?v=MAK59qD3CJ8

Что же такое клеммы

Клеммные зажимы — электротехнические приспособления, используемые для выполнения соединения кабелей и проводов. В конструкцию клемм входят от 2 и выше контактов из токопроводящего металла, оснащённых креплениями для жил. Корпус клеммной колодки, во избежание короткого замыкания или поражения электрическим током, выполнен из диэлектрического материала.

Токопроводящие пластины выполняются из меди или сплавов на её основе. Минимальное сопротивление обеспечивается лужением, то есть, покрытием пластины слоем олова или оловянных сплавов. Разновидности клеммных колодок, оснащены пружинами, с проводом контактирует медная пластина, сама же пружина обычно изготавливается из хромоникелевой стали.

В качестве изолирующего материала корпуса используется пластик или фарфор. Материал подбирается с учётом сопротивления к деформациям и высоким температурам.Использование в монтаже клеммных колодок нашло широкое распространение, и постепенно пайка проводов отходит на второй план, уступая место клеммным соединениям. Использование клемм экономически выгоднее, по сравнению с пайкой, и существенно надёжнее. Клеммы доказали свою эффективность при соединении проводки с медными и алюминиевыми жилами, обеспечивая качественное соединение, и предохраняя кабель от механических воздействий при монтаже.

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно

Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов

Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

• клеммы.
• провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
• острый нож для того, чтобы зачистить провод;
• инструмент для обжима кабеля;
• фигурную отвертку;
• дрель;
• короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

1. Обрезаем концы провода с помощью острого ножа.
2. Зачищаем провод при помощи лезвия.
3. Складываем все проводки параллельно друг другу.
4. Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
5. Вставить наконечник в клемму и зафиксировать с помощью винта.
6. Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
7. Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
8. При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
9. После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.

Когда клеммник для электропроводки незаменим

Существует целый ряд случаев, в которых клеммная колодка представляется наилучшим или даже единственным выходом и ситуации.

• Соединение несовместимых по химическим свойствам проводников. В старом доме с алюминиевой проводкой вам необходимо сделать ответвление медными кабелем. Большинство современных клеммников осуществляют токопередачу через независимую шину, одинаково подстроенную по окисные пленки металлов. Коэффициенты эл. сопротивления нивелируются, и система работает надежно.
• Вы решили повесить новую люстру, подключить светильник. Проще простого: главное не забыть какая жилка куда подключалась, взять самозажимной клеммник и быстро повторить соединение.
• Распределение электрооборудования и, как следствие, схема электроснабжения загородного дома выполнены грамотно. Можно рассчитывать, что в этом случае клеммники прекрасно разместятся в распредкоробках и избавят вас от необходимости использования паяльника и изоленты.

Таких примеров можно привести бесконечно много, а вывод один: если клемники для электропроводки кто-то придумал, и они широко используются в электротехнических работах, значит, это полезная и нужная вещь.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

• Вот основные и наиболее распространённые среди них:
• Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
• Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
• Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.
