Создание инфракрасной паяльной станции в домашних условиях

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Технология изготовления паяльной станции из подручных средств

Человек, который владеет элементарными знаниями в области электротехники, сможет собрать паяльную станцию своими руками. Для этого необходимо следовать простым инструкциям, приведенным ниже.

Общие требования к самодельному оборудованию

К самодельному агрегату с феном предъявляются конкретные требования. Он должен обеспечить создание потока воздуха, нагретого до 850°С. Мощность нагревательного элемента не должна превышать 2,6 кВт.

При выборе комплектующих к станции необходимо отдавать предпочтение тем, что имеются в наличии или отличаются невысокой стоимостью. Поэтому целесообразно изготавливать ручной или стационарный агрегат с феном. Последний работает таким образом, что излучатель тепловой энергии находится неподвижно, при этом сама деталь движется. Данный принцип работы создает определенные трудности при осуществлении пайки.

Чтобы повысить эффективность производимых работ, желательно использовать ручной агрегат. Он имеет небольшие размеры и вес, что облегчает эксплуатацию.

Схема импульсного БП для питания миниатюрного паяльного фена

Особенности создания нагревателя

Специалисты рекомендуют самостоятельно изготовить нагреватель их нихромовой проволоки. Она должна иметь диаметр в пределах 0,4-0,8 мм. Необходимо понимать, что большой размер проволоки придаст ей огромный запас прочности, но утруднит достижение оптимальной температуры. Поэтому нецелесообразно применять для этого слишком крупную нить.

Внешний диаметр сформированной нагревательной спирали должен составлять 4-8 мм. Для фиксации созданной детали используют специальное основание, которое устойчиво к воздействию высоких температур. Специалисты рекомендуют отдавать предпочтение керамике. Такое основание можно изъять из обычного бытового фена.

Чертеж для изготовления нагревательного элемента своими руками

Технология формирования нагнетателя горячего воздуха

Чтобы созданная самодельная станция работала эффективно, необходимо оснастить ее вентилятором небольших размеров. Его можно изъять со старого фена или другого ненужного бытового прибора. Вентилятор должен обеспечивать воздушным потоком в 20 л/мин.

Допускается применение воздушного компрессора, который обычно ставят на аквариумы. Чтобы агрегат работал более эффективно, его дополняют ресивером. Для этой цели можно взять обычную пластиковую бутылку.

Формирование корпуса станции с феном

Для создания корпуса паяльной станции необходимо использовать термостойкие материалы. Это можно сделать несколькими способами, используя такие варианты:

• керамика. По обеспечению безопасности отличное, но очень дорогое решение;
• частичная теплоизоляция канала, по которому передвигается нагретый до высоких температур воздух;
• старый корпус от любого бытового прибора. Должен быть объемным и не подвергаться разрушению от высокой температуры.

Сборка и обеспечение работоспособности оборудования

Чтобы созданная паяльная станция работала эффективно, в ее конструкцию добавляют включатель и устройство для регулировки основных рабочих параметров. Последний агрегат должен задавать оптимальную температуру воздуха и скорость его перемещения. Чтобы добиться данной цели, в состав оборудования включают реостаты. С их помощью можно осуществить плавную регулировку мощности.

Создание станции необходимо начинать с формирования спирали. Ее наматывают на качественный изолятор и сверху накрывают стекловолокном. Концы спирали в результате должны выходить наружу. Полученную деталь укладывают в корпус с готовой теплоизоляцией. Спираль в последующем соединяют с силовым проводом, к которому подключен выключатель. С тыльной стороны корпуса монтируют нагнетатель воздуха.

Сборка паяльника с феном своими руками

Конструкция паяльного фена

Паяльный фен часто применяется для расплавления или размягчения олова, небольших листов металла или пластмассы. Эта обработка происходит из-за обдува материала сильно нагретой спиралью. Воздух сильно нагревается и отдает тепловую энергию обрабатываемому материалу.

Для того чтобы сделать подобное универсальное изделие своими руками, нужно изучить его особенности конструкции. В нее входят:

• корпус в виде трубки;
• нагнетатель воздуха, которым может быть обычный вентилятор или насос;
• ручной переключатель;
• удобная ручка.

Специалисты рекомендуют дополнительно оснастить самодельный паяльный фен датчиком температуры и несколькими специальными насадками.

Идея №4 – Простой проволочный вариант

Есть еще один вариант изготовления миниатюрного паяльника – с использованием нихромовой проволоки. Для этого вам понадобится:

1. Кусок нихромовой проволоки. Вытащить ее можно из старых нагревательных элементов, проволочных резисторов, утюгов, фенов и т.д. Главной характеристикой такой проволоки является ее диаметр, ведь именно от него зависит сопротивление катушки и, соответственно, мощность изготавливаемого инструмента. Рассчитать необходимую длину для вашего диаметра можно по формуле, указанной в инструкции к варианту №1. Удельное сопротивление нихрома в зависимости от диаметра приведено в таблице ниже.

2. Кусочек дерева круглого сечения.

3. Кусок медной проволоки диаметром 1,5-5 мм, длинной 15 см.

4. Небольшой отрезок стеклотканевой изоляции для проводов.

5. Немного гипса. Продается в строительных магазинах, еще одно название — алебастр. У многих остается немного после ремонта.

6. Провода.

Процесс изготовления:

1. Просверлите в бруске отверстие под медную проволоку раза в 3 больше, чем ее диаметр.
2. Поместите в него кусок медной проволоки так, чтобы он выступал примерно на 5 см и закрепите его там с помощью густой замазки из гипса, дайте просохнуть.
3. Оденьте на медный пруток, являющийся жалом, изоляцию и намотайте нужное количество нихромовой проволоки, оставляя расстояние между витками. На концы также оденьте изоляцию и подведите их ближе к ручке. Затем соедините на скрутки с проводами. Примотайте их к ручке на изоленту.

Вот и все, у вас получилась еще одна простая и надежная конструкция паяльника, сделанная своими руками.

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

• Как правильно паять провода
• Какие инструменты должны быть у электрика
• Как сделать мини дрель своими руками

30.04.2019

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Импульсные

Из трансформатора своими руками собирают импульсные паяльники, они менее популярные, но однозначно незаслужено — это эффективные и долговечные приборы. Их жало нагревается через 4–7 сек. до готового к работе состояния, поэтому их часто называют паяльниками «моментального нагрева», «Момент». Впрочем, индукционные модели разогреваются еще быстрее. Сделать импульсный паяльник своими руками можно из балласта (небольшая плата с электродеталями) от ламп экономных и дневного света, минимально модифицировав схему.

Более мощные импульсные паяльники основываются на трансформаторах: напряжения, тока, импульсные, кадровой развертки (из старых телевизоров).

Мини формат из плат осветительных приборов

Импульсный паяльник из электронного трансформатора всегда содержит в своей конструкции выключатель, и это целесообразно, поскольку жало разогревается чрезвычайно быстро.

Что потребуется:

• силовой блок (плата, она же «балласт») ламп галогеновых, обычных экономных, ЛДС;
• кольцо феррита импульсного трансформатора. Подойдет изделие с 100–120 витками первичной обмотки, с проволокой ∅ 0.5 мм. Вторичка — это медная шина (1 виток), нам потребуется диаметр до 3.5 мм;
• жало — медный стержень ∅ 2–3 мм.

Этапы:

1. Снять крышку с БП галогенного светильника или разобрать экономную лампочку (поддеть ножом пластиковый плафон), вытащить плату.
2. Сделать корпус-ручку под размеры схемы.
3. Закрепить ферритовое кольцо термоклеем на конце платы.
4. Все что потребуется — подсоединить жало к вторичным виткам (скрутка, спайка, место изолируют), оно же по факту их часть. Первичку — подключают к выводам на плате от светильника. Финишный этап — конструкцию закрепляют в корпусе.

Такая сборка питается от обычной сети 220 В. Принцип: плата от светильника создает переменное напряжение, подаваемое на первичку кольца (трансформатора), ток при этом возрастает многократно. Один виток (вторичка) — это, по сути, жало паяльника (выполняет также роль резистора), нагреваемое на замкнутом конце, рассеивая тепло. К схеме можно приделать обычный минивыключатель.

Ниже один из вариантов создания импульсного паяльника в изображениях на основе балласта галогенового светильника. С трансформатора удалили низковольтную обмотку, оставили высоковольтную, плату распилили на две части под корпус и приделали микровыключатель. Концы жала обязательно закороченные:

Габаритные мощные импульсные паяльники из трансформаторов

Элементы:

• корпус (можно взять из большого пистолета для силиконового клея) или деревянная ручка;
• трансформаторы из старых советских телевизоров и подобной техники. Чтобы обеспечить характеристики как у фабричного изделия (ЭПЦН-25), потребуется трансформатор на 60–65 Вт;
• жало, медная шина (длинная пластина), она же — вторичка.

Потребитель — жало, подключается к вторичной катушке, оно же может и являться ею. Эта часть может состоять из одного витка. Первичная — подключается к источнику тока.

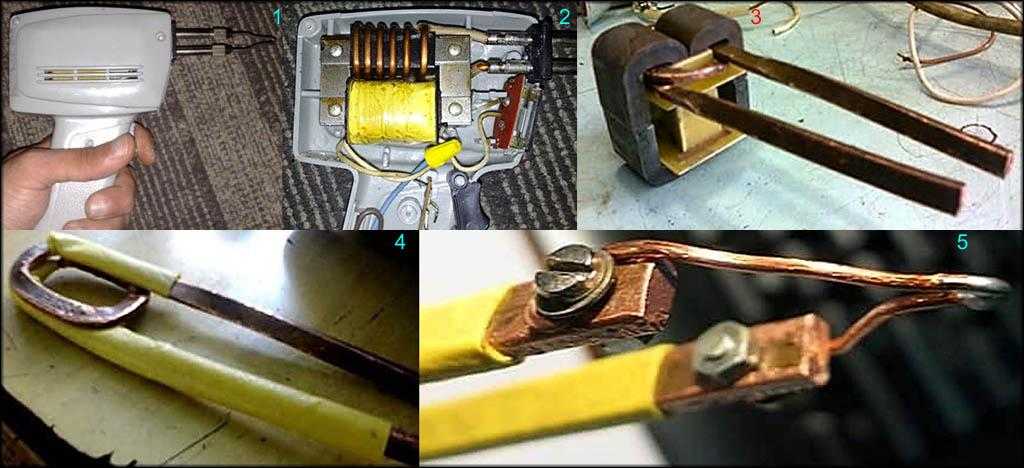

Процесс изготовления паяльника «Момент»:

1. Медная дужка прикрепляется к выводам вторичной обмотки. И она же является ею, обязательно замыкается на концах — это жало.
2. Первичная обмотка подключается к линии или жилам кабеля питания, куда также приделывают обычный выключатель.
3. Конструкцию помещают в корпус или прикрепляют ручку как в пистолете.

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60-150 тыс. руб.) стимулирует домашних мастеров к изготовлению такого оборудования самостоятельно. При наличии определённого опыта сделать своими руками самодельный инфракрасный паяльник вполне реально. Материальные затраты обычно не превышают 10 тыс. руб. Нужно подготовить материалы и компоненты, необходимые для сборки ИК станции.

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

• лист жести;
• гибкая спиральная металлическая трубка светильника;
• рычажный штатив от старой настольной лампы;
• галогеновые лампы;
• оцинкованная мелкая сетка;
• алюминиевый профиль в виде узких реек;
• 2 термопары;
• плата Ардуино Mega 2560 R3;
• плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
• адаптер постоянного тока 5 вольт, 0,5 А;
• провода.

Сборка

Монтаж паяльной станции состоит из нескольких этапов:

1. Термостол;
2. Инфракрасный нагреватель;
3. ПИД-регулятор на Ардуино.

Термостол

Делать термостол своими руками желательно в условиях оборудованной домашней мастерской. Конструкция представляет собой нижний нагреватель, состоящий из следующих компонентов:

• корпус, отражатель, лампы;
• система крепежа платы;
• гибкая трубка термопары;
• светильник.

Корпус

1. Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
2. Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

Установка металлической сетки

1. Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
2. Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

Монтаж отражателя

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Два отрезка профиля закрепляют на широких бортах корпуса, в канавках которых будут передвигаться винтовые фиксаторы поперечных реек. Всё станет понятно из нижнего фото.

Крепёж платы

Гибкая трубка термопары

Спиральную металлическую трубку устанавливают в одном из углов рамы, протягивают провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Светильник

На конце гибкой трубки закрепляют патрон с пятивольтовой лампочкой с отражателем. Основание металлического шланга крепят в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

1. Керамическая пластина в корпусе.
2. Держатель.

Крепление штатива к корпусу верхнего нагревателя

Керамическая пластина в корпусе

Дополнительная информация. Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

Для держателя идеально подходит двухсекционный кронштейн настольного светильника. Основание кронштейна крепят к раме станции. Верхний поворотный шарнир соединяют с корпусом верхнего нагревателя.

ПИД-регулятор на Ардуино

Сделанная ИК станция своими руками обязательно комплектуется блоком управления. Для него нужно сделать отдельный корпус. Внутри помещают плату Ардуино и ПИД регулятор. Примерная схема компоновки деталей блока управления станцией видна на фото.

Блок управления ИК станции

Микропроцессорная платформа Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК излучателя и платформы термостола. К плате Ардуино присоединены провода вентиляторов (верхний и нижний), ПИД регулятора, термопар и светильника.

Программирование паяльной станции осуществляется через интерфейс контроллера. Его экран отражает текущий процесс нагрева печатной платы с обеих сторон.

Самодельная ИПС

В роли тестера выступают термопары. Они, в конечном счёте, являются источниками информации о состоянии уровня нагрева тыльной стороны печатной платы и верхней поверхности микропроцессора.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

• термовоздушные;
• инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

• головы или верхнего подогрева;
• нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко.

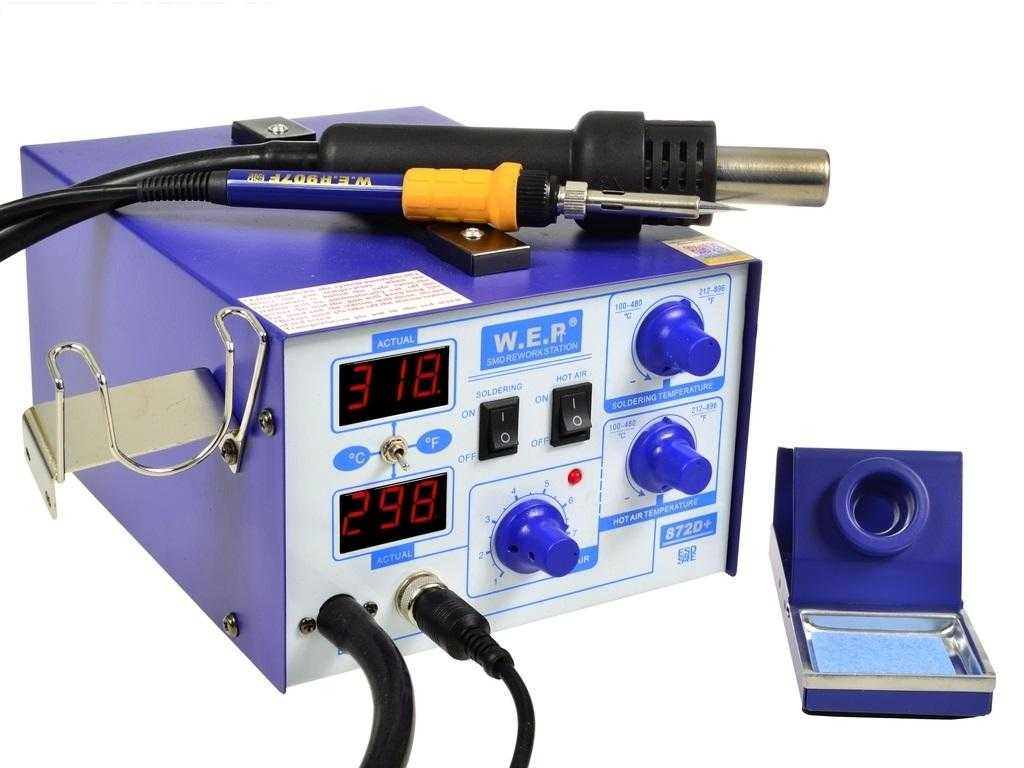

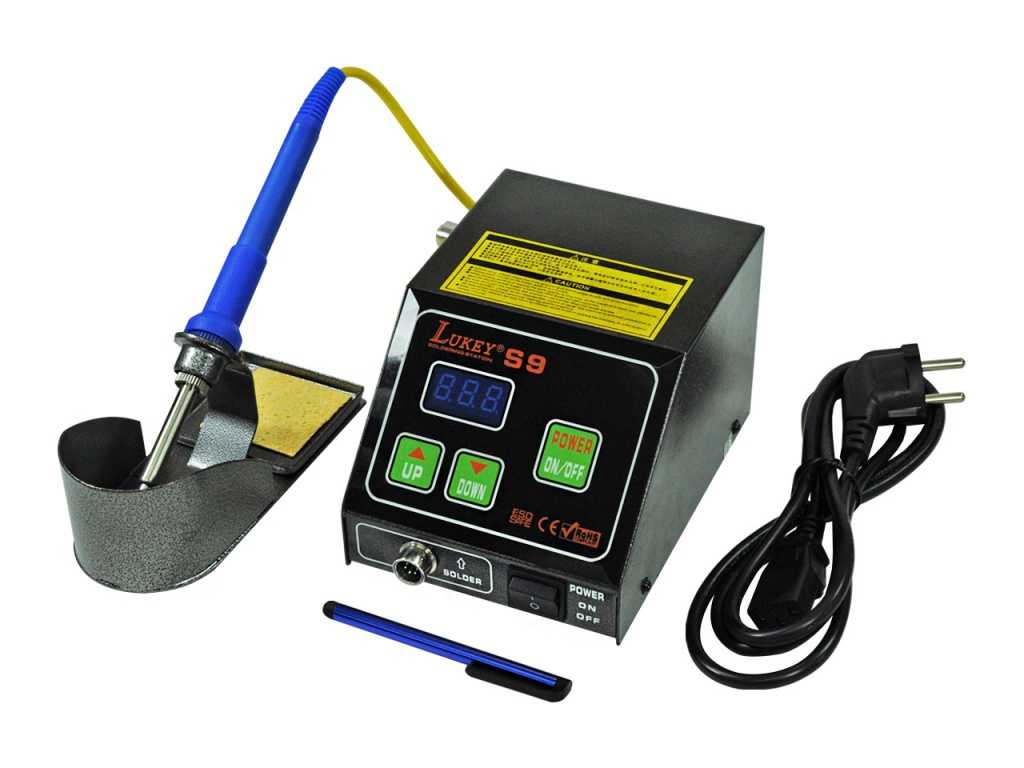

Что такое паяльная станция

Такое устройство называют ещё паяльной установкой. Это набор инструментов и приспособлений, включающий в себя основные элементы:

• паяльник;
• сменное жало;
• подставка;
• термический фен;
• удалитель олова;
• блок регулировки.

По сравнению с ценой на традиционный инструмент для пайки, такая установка стоит в десятки раз дороже. Перед обычным паяльником станция обладает рядом преимуществ:

• возможность подключать более одного паяльника;
• осуществление точной регулировки с плавной подачей напряжения, по сигналу электронного блока управления;
• защита от воздействия на обрабатываемые элементы статического электричества;
• защита от перегрузки;
• смена насадок на рабочую часть паяльников;
• освобождение поверхностей от излишков припоя.

Кроме того, она предохраняет оператора от поражения электрическим током, по причине подачи питания на паяльники пониженного напряжения. При профессиональной работе или мелком единичном ремонте электронной аппаратуры это устройство повышает качество спаянных соединений.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

1. Поток воздуха сдувает мелкие детали.
2. Неравномерный прогрев поверхности.
3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

• Диаметр наконечника;
• Мощность;
• Производительность турбины;
• Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

• Корпус;
• Нагревательная часть;
• Устройство, посредством которого будет подаваться воздух;
• Держатель;
• Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Бесконтактный паяльник

Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.

Применение и устройство

Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.

В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.

Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.

Изготовление

Чтобы собрать инфракрасный паяльник, необходимо извлечь нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо присоединить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подвести любой медный провод в изоляции.

К «рубашке» элемента, контактирующей в автомобиле с массой, необходимо подвести медный одножильный провод сечением не менее 2,5 кв. мм. К этому проводу уже можно припаять другой гибкий медный проводник.

Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, одев на соединение термоусадочную трубку. ПВХ изоляционную ленту использовать не стоит, так как она может расплавиться.

Для корпуса инфракрасного паяльного инструмента необходимо использовать любой стержень из тугоплавкого материала. Можно даже использовать неисправный паяльник, закрепив нагревательный элемент прикуривателя на жало.

Для этой цели используют стальные затягивающиеся хомуты. При этом необходимо следить, чтобы два питающих провода не соприкасались друг с другом неизолированными отрезками. Устройство соединяется с блоком питания гибким кабелем или электрошнуром достаточной длины.

Самодельный фен для пайки мелких деталей

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.
