Рейтинг лучших паяльных станций

Эксплуатация станций

Выбрать лучшую паяльную станцию непросто еще и потому, что на данный момент создано огромное многообразие разных видов оборудования по технической части паяльного устройства. Поэтому до того, как купить ту или иную паяльную станцию, нужно тщательно изучить технические особенности этого аппарата и область его использования.

Дело в том, что те, кто любят мастерить все самостоятельно, обычно покупают классический паяльник, который может «убить» ремонтируемую деталь, ведь она попросту перегреется или, наоборот, не получит нужного количества тепла. Наверное, именно поэтому те, кто считают себя больше чем просто любителями, предпочитают брать аппараты с блоком управления, который значительно упрощает и облегчает работу за счет возможности изменения температурного режима и напряжения.

Чем грозит неправильный подбор техники? Если температура будет очень высокой — не избежать перегрева микросхем. Проблема решается очень просто – покупкой новой микросхемы, которая не всегда стоит дешево.

При работе с тугоплавким припоем жало паяльника легко рушится от высокой температуры, а та часть, которая отвечает за нагрев, просто выходит из строя. Как результат – отвратительное качество спаивания и перегрев дорожек платы. И это лишь то малое, что может случиться из-за неверного подбора паяльной станции.

Типы паяльных станций

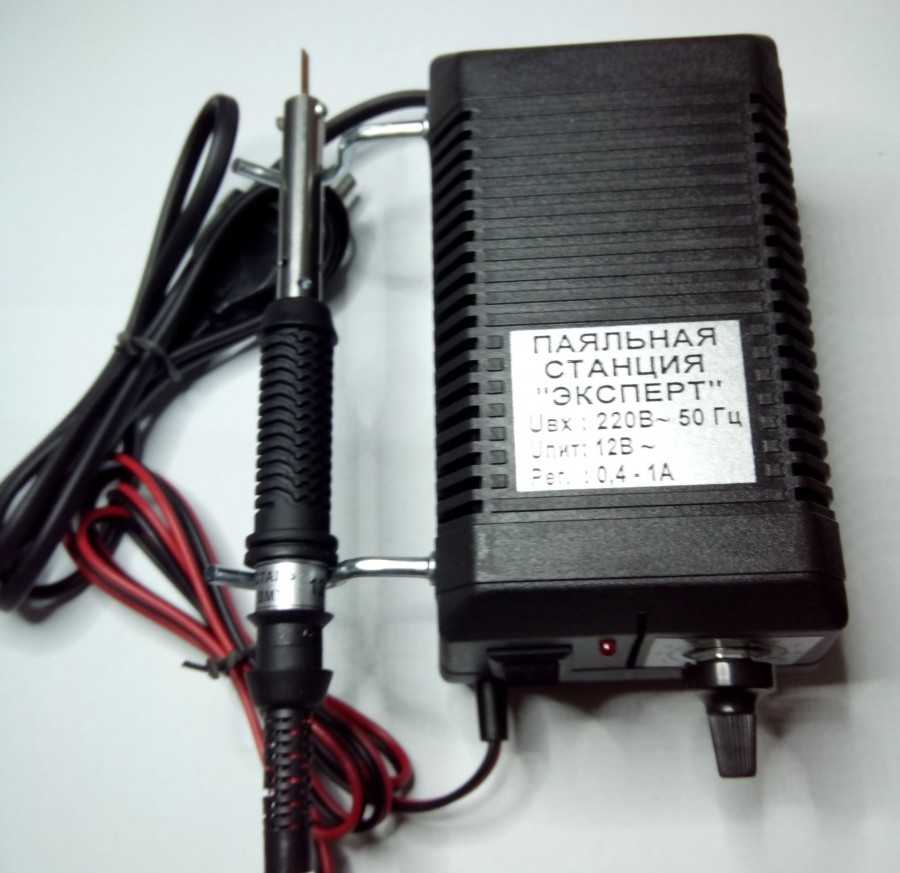

Контактные агрегаты для запаивания

Станции такого типа по своей конструкции и внешнему виду походят на паяльник с электронным блоком для регулирования температуры. Контактные установки по типу используемого припоя разделяются на два вида:

• для работы со свинцово-оловянными составами;
• для работы без использования свинца.

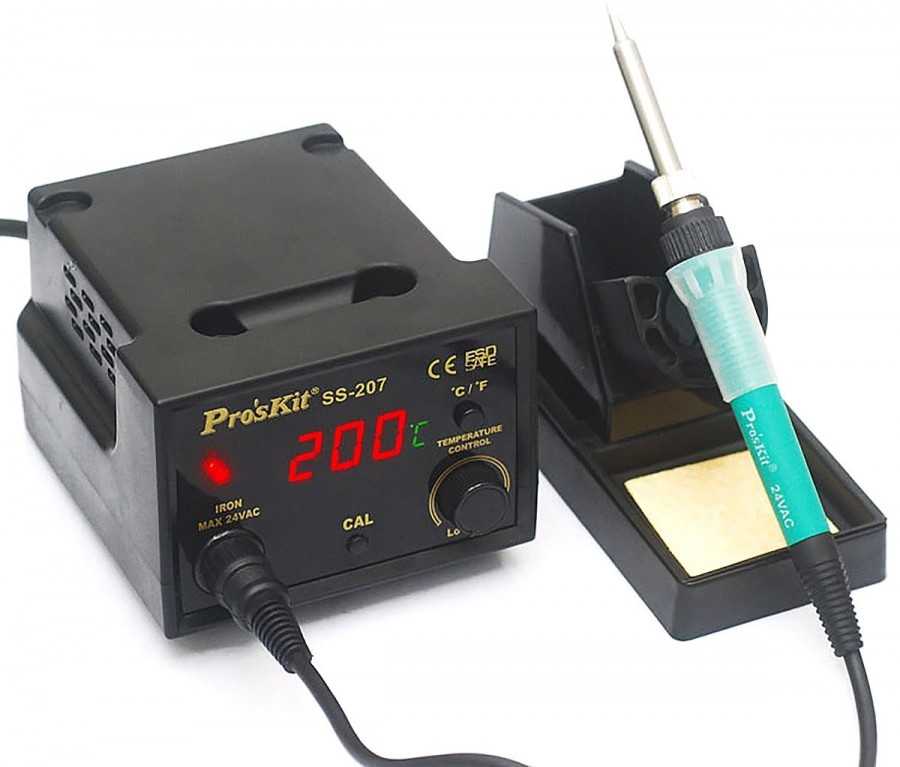

Станция паяльная контактная ProsKit отличается компактными размерами и удобством в работе

Цифровые и аналоговые паяльные станции

Паяльная установка STAYER 55370 предназначена для пайки проводов и работы с электроникой

По принципу работы управляющих блоков паяльные установки разделяются на два типа. Регулирование нагрева в аналоговых станциях выполняется таким образом:

• работа нагревательного элемента продолжается до тех пор, пока температура сердечника паяльника не достигнет установленного значения;
• при понижении температуры сердечника ниже установленного предела происходит подключение нагревателя и повторный нагрев жала.

Работа паяльника регулируется электромагнитным реле, управляющееся термодатчиком и электроникой. Основное достоинство аналоговых установок — доступная цена. Среди минусов можно указать на невысокую точность, порой являющуюся причиной перегрева жала, из-за чего спаиваемые элементы нагреваются слишком сильно, а само жало требует замены.

В станциях цифрового типа управление нагревателем осуществляется посредством PID-регулятора, работа которого проверяется специальной программой, заложенной в микроконтроллере, благодаря чему обеспечивается более высокая точность пайки по сравнению с аналоговыми приборами.

Индукционные установки с катушками

Жало паяльника в таких станциях нагревается от индуктивной импульсной катушки, работающей благодаря колебаниям высокой частоты, образующим в покрытии ферромагнетика вихревые токи. Прогревание производится до значения температуры, получившего название точки Кюри, затем происходит изменение магнитных характеристик ферромагнетика и прекращение нагревания жала.

Бесконтактные паяльные старнции для ремонта микросхем

Установки бесконтактные применяются для выполнения ремонта микросхем с большим числом выводов, демонтажа и замены их отдельных элементов. Бесконтактные станции разделяются на несколько видов:

• термовоздушные;
• инфракрасные;
• комбинированные.

Бесконтактная малогабаритная паяльная станция HY-850, паяющая при помощи горячего воздуха

Для демонтажа используются специальные устройства с термофеном, если фен отсутствует, то в качестве него можно использовать обычную газовую горелку либо промышленный фен. При этом высокого качества выполнения работ добиться практически невозможно, так как мощная струя разогретого воздуха способна убрать с платы все детали.

Станции такой модели могут оснащаться цифровыми контроллерами, что, естественно, сказывается на стоимости устройства. Для регулирования потока воздуха на фенах устанавливаются специальные насадки. Работа инфракрасных станций основана на разогреве кварцевого либо керамического излучателя. Такие станции по сравнению с термовоздушными обладают следующими преимуществами:

• возможно выполнение работ с компонентами сложного профиля;
• нет нужды в замене насадок для пайки определенной микросхемы;
• элементы микросхемы не сносятся воздухом с платы;
• места спайки нагреваются равномерно.

Паяльные комбинированные установки сочетают в себе оборудование обоих типов: и паяльник, и фен.

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

• Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
• Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
• Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

• Паяльник со сменными жалами различной формы;
• Термовоздушный фен, штатив для его вертикального крепления;
• Катушка с трубчатым припоем;
• Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Лучший флюс – паяльная кислота

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

• Канифоль (затвердевшая сосновая или еловая смола);
• Спиртовой раствор канифоли;
• Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Как определить, что перед вами: керамика или нихром?

У нагревателя со спиралью из нихрома на торце своеобразная «капелька» – он как бы закруглённый.

У керамического же нагревателя на торце есть характерная «ступенька». В керамических нагревателях также встроен прецизионный тонкоплёночный терморезистор — датчик температуры. Узор в керамике от термодатчика и нагревателя виден даже невооружённым глазом. Вот взгляните.

Чтобы убедиться полностью – включите паяльник и оцените скорость нагрева жала. Если долго разогревается, то это нихром.

В своей Lukey 936D я обнаружил керамический нагреватель HAKKO 1321 (А1321) – на нагревателе соответствующая надпись.

Ещё когда выбирал её в магазине, обратил на это внимание. А вот у более дешёвой Lukey 936A (она без цифрового индикатора) я обнаружил нихромовый нагреватель с каплей на торце и надписью TAIWAN (Тайвань)… Поэтому её покупать не стал

Жутко не люблю, когда паяльник долго разогревается

У станции Lukey 936+ (не А) уже керамический нагреватель Hakko-1321, а не нихром. Маленькое такое различие в названии, а какая разница в цене и качестве.

А вот уже нагревательный элемент паяльной станции A-BF GS90D на 90 Вт. Он также керамический, со ступенькой.

Если приглядеться, то на корпусе можно обнаружить надпись А1329 DC и «узоры».

Выглядит эта паяльная станция как обычный паяльник без отдельного блока. Несмотря на это, этот паяльник – настоящая термостатированная паяльная станция. Правда, без гальванической развязки — трансформатора в ней, естественно, нет

Использование контактных паяльных станций

Основной отличительной чертой таких станций является использование различных припоев: олово со свинцом либо без свинца. Технически обе станции очень похожи. Паяльники имеют керамический нагреватель, сенсор температуры, один конический наконечник (для выполнения разных работ, желательно приобрести набор подходящих к паяльнику наконечников).

Потребляемая мощность сорок ватт, напряжение двадцать четыре вольта, есть заземление, поэтому можно работать с деталями, которые боятся статического электричества.

Необходимо иметь запасные насадки. Они отличаются конфигурацией и предназначены для пайки разных деталей. Чтобы определиться какие жала нужны для паяльной станции, нужно рассмотреть все возможные варианты предстоящих работ, которые могут возникнуть в будущем.

Нельзя забывать о правильном выборе материала, из которого выполнены насадки потому, что разные металлы имеют не одинаковую теплопроводность.

Классификация аппаратуры

Компоненты, которые содержатся в коробке с паяльником, могут меняться в зависимости от специализации последнего. Комплектация устройства напрямую определяет профиль его эксплуатации. В среднем различают 4 вида аппаратуры.

Термовоздушный. В его комплектацию входит фен, благодаря которому возможно спаивание при помощи горячего воздуха. Такой вариант оправдывает себя во время ремонта бампера автомобилей и других пластиковых частей в целом. Инфракрасный. Он позволяет работать с мельчайшими деталями. Ремонт техники по типу ноутбуков, планшетов, телефонов и так далее, проходит легче и проще. Индукционный. Название само говорит за себя. Эти аппараты небольшого размера, но не стоит обманывать себя, ведь в них прячется огромная мощь. Импульсивный. Такой тип аппаратуры рассчитан на монтирование, а также снятие современных схем

Нельзя сказать, что он пользуется большой популярностью, но среди обилия паяльных станций нужно обратить внимание на несколько вариантов такого типа

Но и это не все, что нужно знать для того, чтобы определить какая паяльная станция лучше.

Термовоздушные паяльные станции

Как работает термовоздушная паяльная станция и какую выбрать? В таких приспособлениях место пайки разогревают до необходимой температуры с помощью потока горячего воздуха. Конструктивно такая станция состоит из:

• приспособления для подачи горячего воздуха (фена);
• нагревательного элемента;
• нагнетательного насоса (турбины или компрессора);
• блока управления.

Различают две разновидности таких станций:

• компрессорные (нагревательный элемент и насос установлены в блоке управления, а горячий воздух подается к фену через шланг);
• турбинные (нагревательный элемент и насос смонтированы в самом фене, который соединен с блоком управления с помощью электрического кабеля).

Обе разновидности имеют регуляторы температуры и интенсивности воздушного потока.

Какую паяльную станцию с феном выбрать для дома: компрессорную или турбинную? Первые оснащают более долговечными нагревательными элементами и насосами, однако при их использовании необходимо не допускать перегибов (или зажимов) воздушного шланга

Вторые более удобны в эксплуатации, и что немаловажно дешевле. Несомненным преимуществом обеих разновидностей является возможность одновременного прогрева нескольких выводов любого радиоэлектронного компонента, независимо от его геометрической конфигурации

На заметку! Для автомобилистов ответ на вопрос какую паяльную станцию выбрать для бамперов (ремонт трещин и сколов у которых приходится производить достаточно часто) однозначен – термовоздушную. Ведь в качестве припоя можно без труда подобрать кусочек пластика (аналогичного материалу, из которого изготовлен обтекатель бампера вашего автомобиля).

Лучшие производители и модели

Ну и последнее, о чем хотелось бы рассказать, какую паяльную станцию лучше выбрать для дома (любителям ремонта бытовых электроприборов), работы (ремонт электроники), а также пайки пластиковых деталей автомобилей.

Прежде всего поговорим о производителях приборов. Лучшими на сегодняшний день являются немецкая фирма Ersa и китайская Quick. Однако для любителей ремонта электроприборов в домашних условиях выбрать паяльное оборудование компании Ersa будет не самым рациональным решением. Дело в том, что цена аппаратуры достаточно высокая, поэтому такой вариант лучше подойдет для профессионального использования. В то же время Quick имеет в своем ассортименте бюджетные паяльные станции, более менее хорошего качества.

Еще одной популярной фирмой является Lukey. Многие мастера и радиолюбители утверждают, что это самый дешевый Китай, который быстро ломается и к тому же может стать причиной возникновения пожара. Другая же часть мастеров рекомендует выбрать паяльную станцию Lukey для начинающих радиолюбителей, т.к. некоторые модели оборудования достаточно хорошо изготовлены и за свою цену являются оптимальным вариантом для домашней мастерской. Чтобы определиться с выбором, рекомендуем просмотреть обзоры на ютубе. Можно найти множество видеобзоров новой техники, в которых показываются основные функциональные возможности, комплектация и недостатки определенных паяльных станций.

Все же наиболее популярными моделями из недорогих являются Lukey 702, 852D+ и 868. Из Quick чаще всего покупают 202D ESD (для любителей) и 702 ESD (для профессионалов).

Для ремонта бамперов подойдет термовоздушная станция. Хороший вариант – Lukey 868, работа с которой демонстрируется на фото:

Напоследок рекомендуем просмотреть видео, в котором подробно рассмотрены все нюансы выбора паяльной станции для дома и работы:

Вот и все, что хотелось рассказать вам относительно этого, достаточно сложного вопроса. Надеемся, теперь вы знаете, как выбрать паяльную станцию и какая лучше в 2017 году!

Будет интересно прочитать:

• Как правильно паять провода
• Выбор шуруповерта для дома
• Как выпаивать радиодетали из плат

Виды паяльных станций

Все современные станции различаются по таким признакам, как способ пайки, тип управления нагревом паяльника (температурой фена или инфракрасного излучателя), предназначение.

Контактные и бесконтактные

В зависимости от способа пайки радиодеталей, все паяльные станции подразделяются на:

• Контактные – в таком оборудовании радиодетали припаиваются с помощью паяльника с острым жалом. По способу нагрева жала такие станции бывают индукционные (жало нагревается за счет вихревых токов, образующихся при подаче высокого напряжения на расположенную вокруг него катушку), импульсные (нагрев паяльника происходит не постоянно, а только в момент соприкосновения жала с рабочей поверхностью);
• Бесконтактные – пайка в таких станциях происходит за счет потока горячего воздуха или теплового излучения. Бесконтактные устройства подразделятся, в свою очередь, на две разновидности: термовоздушные (пайка происходит за счет высокотемпературного фена, подающего на рабочую поверхность разогретый воздух) и инфракрасные (паечные работы происходят, благодаря паяльникам с инфракрасными излучателями).

К сведению. Такая классификация условна – во многих современных станциях комплектация состоит из контактных и бесконтактных устройств для пайки.

Аналоговые и цифровые

Аналоговая и цифровая паяльные станции

По способу регулирования нагрева рабочего органа паяльные станции подразделяются на 2 вида:

• Аналоговые – в таких станциях нагрев жала контролируется одним датчиком, который связан с реле, замыкающим и размыкающим цепь нагревательного элемента паяльника;
• Цифровые – нагрев жала паяльника в таких станциях регулируется при помощи переключателей и кнопок размещенного в модуле управления контроллера (микросхемы).

Аналоговые паяльные станции, благодаря своим конструктивным особенностям, более надежные и ремонтопригодные. Однако на этом их преимущества заканчиваются – цифровое паяльное оборудование, по сравнению с ними, обладает более точной настройкой нагрева, что позволяет его использовать при пайке очень чувствительных к температуре радиоэлементов.

Монтажные и демонтажные

В зависимости от предназначения, паяльные станции подразделяются на:

• Монтажные – оборудование, конструктивно предназначенное для пайки радиодеталей на печатные платы;
• Демонтажные – паяльные станции, которые применяются для быстрого и качественного удаления припоя, демонтажа перегоревших радиодеталей.

В большинстве случаев демонтажные станции применяют только на крупных радиотехнических производствах – простые радиолюбители производят удаление остатков старого припоя, демонтаж вышедших из строя радиодеталей при помощи обычных монтажных паяльников.

Ремонтные

Паяльное оборудование данного вида применяют для проведения большого комплекса работ. В его состав входят не только различные виды паяльников, но и специальный оловоотсос для удаления частиц припоя и дыма, зажим для фиксации детали (платы), светильник для освещения рабочей поверхности. Такая станция, благодаря расширенной комплектации, совмещает в себе функции описанных выше монтажных и демонтажных видов данного оборудования.

Особенности использования инфракрасных паяльных станций

Классические микросхемы или чипы, у которых контакты расположены по периметру корпуса в виде металлических «усиков», можно с успехом выпаять/впаять с помощью теплового фена (а в некоторых случаях даже применяя обычную контактную станцию). Широко используемые в современной компьютерной технике микросхемы в корпусе BGA имеют характерную технологическую особенность: контакты расположены на нижней части корпуса и представляют собой миниатюрные металлические площадки, поэтому монтаж/демонтаж таких элементов невозможен с использованием стандартных методов пайки.

Если не знаете, какую паяльную станцию выбрать для ремонта ноутбуков и телефонов (а также различных игровых консолей), где чипы BGA используют достаточно широко, обратите внимание на специальное высокотехнологическое приспособление с инфракрасным тепловым излучателем, работающим в диапазоне от 2 до 10 мкм. В конструкции таких устройств установлено два нагревательных элемента: верхний и нижний

Первый равномерно прогревает контакты чипа. Причем для предотвращения перегрева соседних деталей применяют специальные фокусирующие шаблоны, размеры которых соответствуют габаритам заменяемого элемента. Второй прогревает плату снизу (в месте установки чипа), что значительно облегчает процесс пайки и предотвращает температурное искривление текстолита

В конструкции таких устройств установлено два нагревательных элемента: верхний и нижний. Первый равномерно прогревает контакты чипа. Причем для предотвращения перегрева соседних деталей применяют специальные фокусирующие шаблоны, размеры которых соответствуют габаритам заменяемого элемента. Второй прогревает плату снизу (в месте установки чипа), что значительно облегчает процесс пайки и предотвращает температурное искривление текстолита.

Ответ на вопрос о том, какую инфракрасную паяльную станцию выбрать, зависит от того, как часто и для каких целей вы планируете ее использовать. Если вашим хобби является ремонт ноутбуков для друзей и знакомых, то целесообразно приобрести сначала простейший комплект, состоящий только из инфракрасной пушки-излучателя и блока управления. Потренировавшись на предназначенных на выброс материнских платах и докупив дополнительные необходимые (исключительно по вашему мнению) аксессуары (например, штатив и нижний подогреватель), через совсем короткое время вы по достоинству сможете оценить преимущества ИК-приспособлений для пайки. Если же в процессе профессиональной деятельности приходится сталкиваться с восстановлением работоспособности материнских плат не только ноутбуков, но и серверов, различных игровых консолей и другой современной цифровой электроники, то без многофункциональной ИК-станции, оборудованной специальным монтажным столом и укомплектованной всеми необходимыми приспособлениями не обойтись.

Насадки для паяльных станций

Важнейшими аксессуарами для любого типа паяльной станции являются специальные насадки, расширяющие область использования и функционал установки. Существует широкий выбор различных типов насадок, позволяющих выполнять монтаж или демонтаж радиоэлектронных деталей с максимальной эффективностью.

Насадки производятся таких видов:

• резцы — плоский и острый;
• удлиненный конус — прямой и наклонный;
• жало — притупленное, тонкое круглое, наклонное;
• резцы наклонные — под 30°, 45°, 60°;
• специальные насадки для термоэлементов.

Описание и ориентировочные цены на некоторые виды насадок приведены в таблице:

Вид насадки	Производитель	Описание	Стоимость, руб.
Наконечник ATP-8416	Китай	Паяльные наконечники из бескислородной меди со стальным центром и никель-хромовым внешним покрытием.	580
Насадка на фен А1125 QFP10X10	Китай	Универсальная насадка для выполнения различных видов работ	550
Наконечник ATP-8791	Китай	Для монтажа и замены корпуса микросхемы типа SIP 25L	2000
Жало Proconnect	Китай	Для ручной сборки микросхем	540
Картридж-наконечник AOYUE-WQ-4C	Китай	Сменяемое паяльное жало с односторонним срезом для точной бессвинцовой пайки	1700

Компактный паяльный фен XINGWEIANG (220 В)

Заказал 08.01.19. Посылка отправлена 09.01.19. В Нижегородскую область доставили 29.01.19. При оформлении заказа просил продавца прислать чёрный фен, продавец прислал чёрный. Трек-номер отслеживался. Доставка транспортной компанией CDEK. Товар пришёл без повреждений, полностью соответствует описанию. В комплекте фен и инструкция (на английском). Длина сетевого провода примерно 90 см, провод мягкий. Длина фена 22.5 см. Диаметр сопла 9.5 мм. Фен куплен для усадки термоусадочных трубок. С этой задачей справляется хорошо. Температура на выходе сопла — более 200 градусов. Вес — примерно 220 граммов.

Manris

Нормальный фен, после включения запах отсутствует, спасибо продавцу. Товар рекомендую, шел около 3 недель.

Bludmoon

Хороший фен. Подойдёт как для усадки термотрубки таки для снятие дисплеев и тачскинов — по ремонту . Температура на выходе сопла 200-230 по С на расстоянии 5-10 см от сопла в районе 150 градусов . Сборка хорошая — правда шумновато работает — что не критично . Если подключить через драммер , возможно будет регулировать температуру .

Positive style

Посмотреть на АлиЭкспресс:

Популярные модели контактных паяльных станций

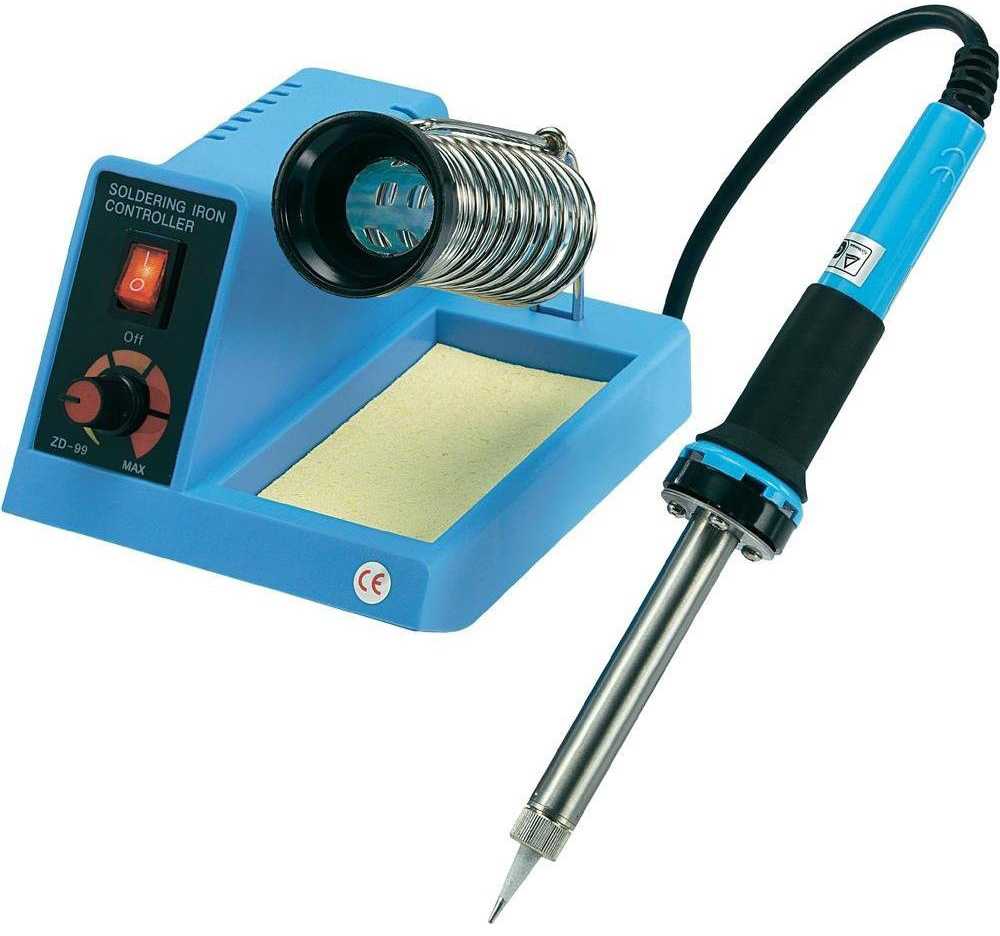

Компактная контактная паяльная станция Rexant ZD-99 с аналоговым регулятором температуры (в диапазоне от 100 до 450 градусов), 48-ми ваттным паяльником (с керамическим нагревательным элементом), удобным держателем (с губкой для очистки жала) на сегодняшний день стоит 1700-1800 рублей.

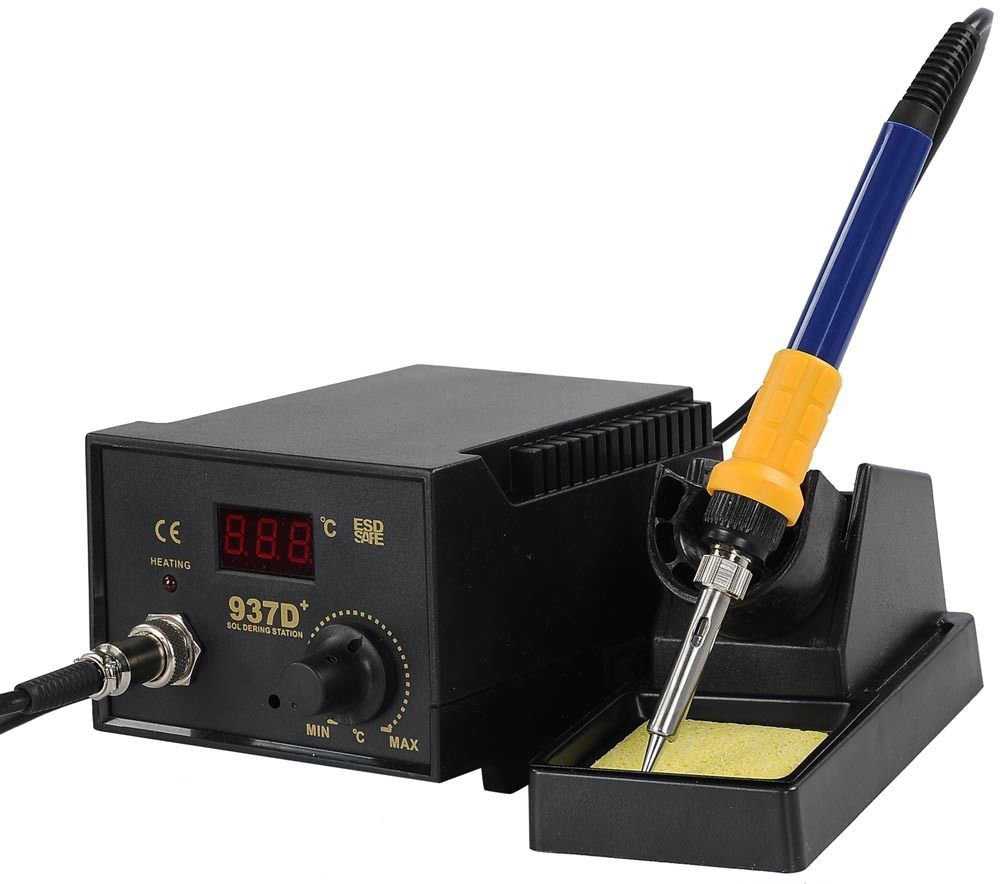

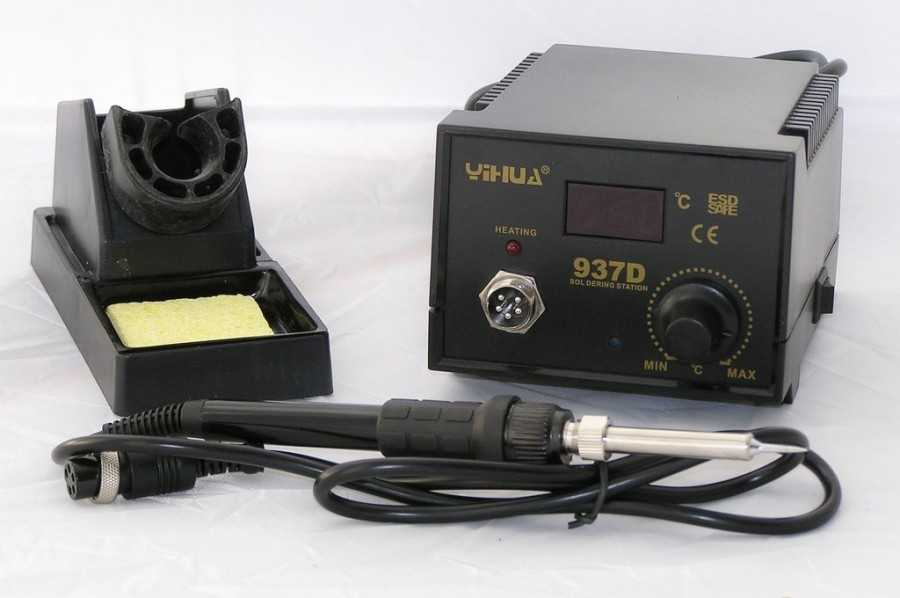

Стоимость цифровой контактной станции 937D составляет около 3000 рублей. На российском рынке она известна под различными брендами: Kendal, Element, WEP, Zeny. Из особенностей стоит отметить светодиодный индикатор рабочей температуры и набор из шести сменных жал (входящих в комплект поставки). Мощность – 50 Вт, рабочая температура – 200-480 °С.

Какую выбрать паяльную станцию — аналоговую или цифровую? Если захотите сэкономить – то первую, если вам важна точность установки рабочей температуры (и как следствие безопасный монтаж радиоэлектронного компонента) – то вторую.

Индукционная станция Quick 202D обеспечивает сверхбыстрый разогрев жала токами высокой частоты (400 кГц). Мощный паяльник (90 Вт) и широкий диапазон регулировки температуры (от 80 до 480 °C) позволяют применять это приспособление для пайки самых различных элементов и деталей (в том числе и бессвинцовыми припоями). Термодатчик, вмонтированный в кончик жала, обеспечивает точное (±2 °С) поддержание заданной температуры на протяжении всего процесса пайки. Регулируемый режим автоотключения (в диапазоне от 1 до 99 мин.), жидкокристаллический дисплей и звуковая сигнализация (при отклонении температуры от заданных значений) дополняют удобство при использовании. Стоимость такого устройства составляет 9500-9700 рублей.

Принципы управления температурой

В зависимости от вида паяльной станции, регулирование температуры нагрева рабочего органа происходит при помощи следующих устройств:

• Реле и термодатчик – жало паяльника нагревается до определенной температуры, после чего термодатчик, подавая сигнал на реле, разрывает цепь питания паяльника и прекращает его нагрев. Терморегулирование при помощи реле и термодатчика обладает высокой надежностью и простотой. Однако такая простая система имеет один существенный недостаток – она, предотвращая жало от нагрева выше определенной температуры, не позволяет производить точную и тонкую регулировку нагрева.
• Контролер – электронное устройство, управляющее нагревом паяльника. В отличие от реле и термодатчика, контролер при помощи различных кнопок и переключателей позволяет точно задавать температуру паяльнику. Благодаря этому, его часто применяет при пайке очень чувствительных к перегреву деталей.

Классификация аппаратуры

Контактные агрегаты для запаивания

Индукционная паяльная станция

Данный вид оборудования представляет собой самые распространенные и простые станции, пайка при помощи которых происходит, благодаря прямому контакту нагретого жала с припоем или поверхностями радиодеталей, печатных плат.

Цифровые и аналоговые паяльные станции

В зависимости от типа регулировок и управления нагревом паяльника и фена, станции подразделяются на:

• Аналоговые – управление и регулировка нагрева происходят, благодаря отключению нагревательного элемента посредством электромагнитного реле и простых переменных резисторов (вращающихся аналоговых регуляторов, расположенных на передней панели модуля управления);
• Цифровые – в отличие от аналоговых, в моделях данного вида поддержание температурных показателей нагревателей фена и паяльника происходит, благодаря микроконтроллеру (PID-регулятору) и кнопочным переключателям.

Индукционные установки с катушками

Устройство индукционного нагревателя

Отличие таких станций от других видов заключается в конструкции нагревательного элемента паяльника – катушки (индуктора), внутрь которого вставляется жало с ферромагнитным покрытием. Нагрев жала происходит при поступлении на индуктор высокочастотного переменного тока, образующего магнитное поле, которое, в свою очередь, вызывает перемагничивание насадки с выделением большого количества тепла.

Бесконтактные паяльные станции для ремонта микросхем

Оборудование данного вида производит пайку, благодаря нагреву припоя и рабочих поверхностей при помощи потока разогретого до 4000С воздуха. В отличие от контактных моделей, в комплект такого оборудования входят модуль управления и термовоздушный фен с 3 насадками соплами различного диаметра.

Принципы выбора паяльного оборудования

Рассмотрим, какую паяльную станцию выбрать для дома.

Выбор паяльного комплекта для домашней мастерской зависит от вида работы. Вначале определяют ценовую категорию, затем сравнивают дополнительные параметры и возможности оборудования. Лучшая паяльная станция будет та, в которой оснастка рекомендована для специфики ваших работ по монтажу.

Обязательно ознакомьтесь с инструкцией, как пользоваться паяльной станцией, как устанавливать температурные режимы, какие дополнительные возможности она предоставляет. Инструкции предоставляются в комплекте и не будут особо сложными для понимания даже начинающему пользователю.

Диапазон рабочих температур

Рабочая температура задается исходя из типа используемого припоя.

При недостаточной температуре припой не расплавится полностью, произойдет «холодная пайка». Холодный припой прилипает к нагреваемому контакту, но не смачивает его, и не соединяет элементы. Между контактом и припоем остается микроскопический зазор, такое соединение недолговечно.

Чрезмерно высокая температура изменяет свойства припоя, пайка становится пористая, элемент и печатная плата перегреваются.

Если температура выбрана правильно, после остывания припаянный контакт блестит, капля припоя ровная, без пор, окислов, и неоднородных включений.

Для монтажа на печатной плате обычно используют припой ПОС-60, с оптимальной температурой жала паяльника 190–200 градусов.

Температура жала паяльника выше, чем 250 градусов, и ниже, чем 180 градусов, используется редко.

Паяльные комплексы предлагают значительно более широкий диапазон рабочих температур, но такая возможность, чаще всего, избыточна.

Точность удержания температуры

Для качественной пайки температура на жале паяльника, или в зоне дистанционного нагрева, должна отклоняться от температуры, заданной на приборе, в пределах не более 10 градусов.

Очень хорошим считается диапазон отклонений +/- 5 градусов. Также большое значение имеет точность и инерционность датчика контроля температуры в паяльнике.

Скорость установления рабочего режима

Паяльные станции могут быть оснащены датчиками простоя, и, если паяльник некоторое время лежит на подставке, станция его отключает. Этим действием экономится электроэнергия, и гарантируется отключение забытого горячего прибора. С другой стороны, во время работы отключение мешает, так как приходится каждый раз терять время, ожидая разогрев паяльника до рабочей температуры.

Комплектность насадок на фен и на паяльник

Чем больше типоразмеров насадок на фен, и сменных жал паяльника, производитель положит в коробку, тем шире возможности мастера по работе с различными конфигурациями рабочей зоны монтажа. Чем разнообразнее печатные платы и наборы радиоэлементов, с которыми необходимо работать, тем важнее наличие в комплекте разнообразных насадок.

Бренд

Неофициальным стандартом паяльного оборудования служит японская фирма «Хакко». Поэтому в описаниях аксессуаров паяльных станций можно встретить термин «хакко — совместимый паяльник», или «хакко — совместимый фен». Это не значит, что прибор укомплектован оснасткой от этой фирмы. Но это значит, что приобретаемый аппарат совместим с насадками, оборудованием и запчастями «Хакко». При необходимости расширить ассортимент насадок, или починить вышедший из строя инструмент, проблем не возникнет.

На сегодня в Китае работает несколько производителей, выпускающих хакко — совместимые паяльные станции неплохого качества по доступной цене. Они показаны в обзоре, приведенном ниже.

Если вам требуется высокое качество оборудования, можно приобрести японскую, или немецкую станцию. Но цена у них будет соответствовать качеству.

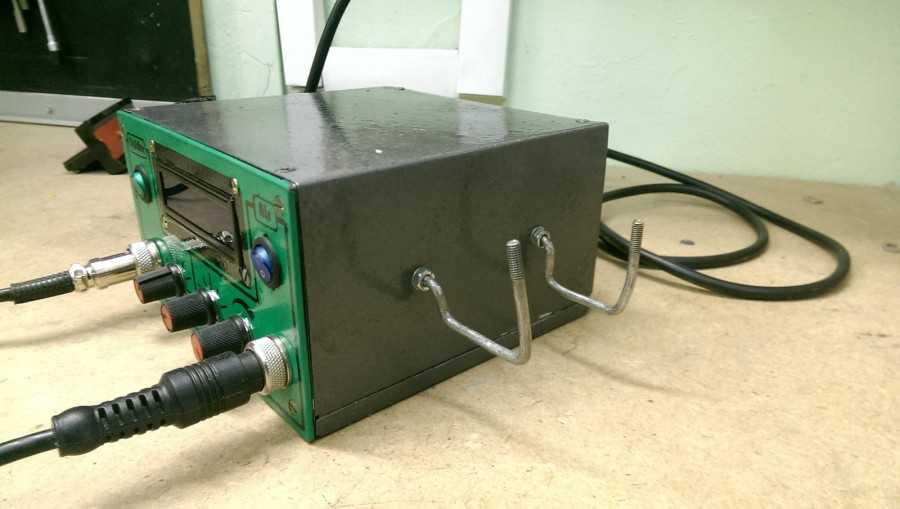

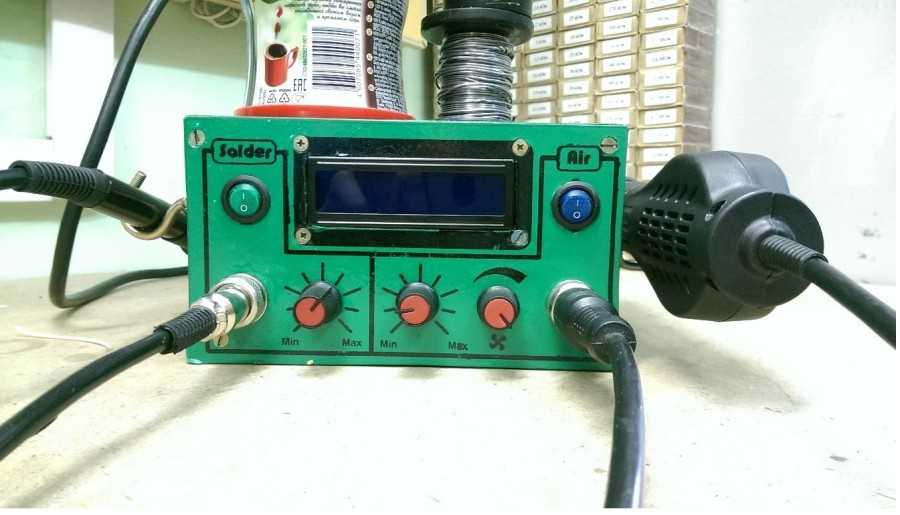

Возможность построить своими руками

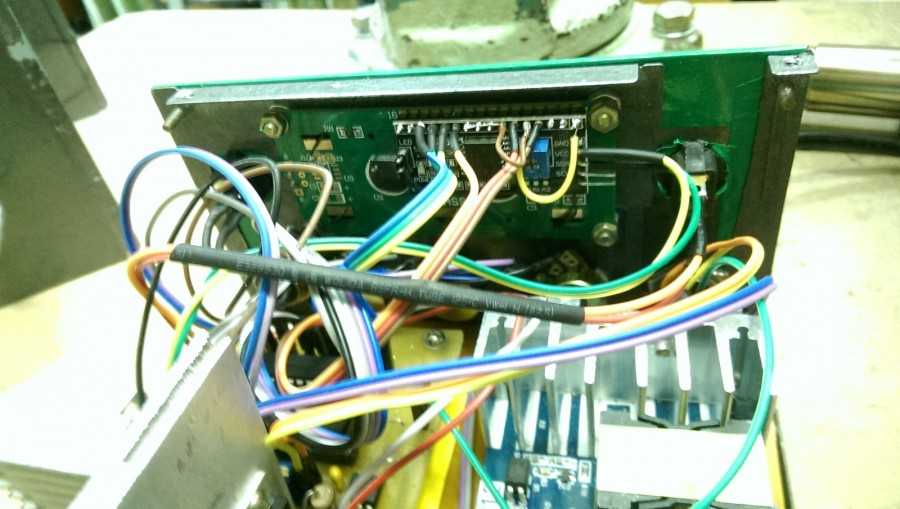

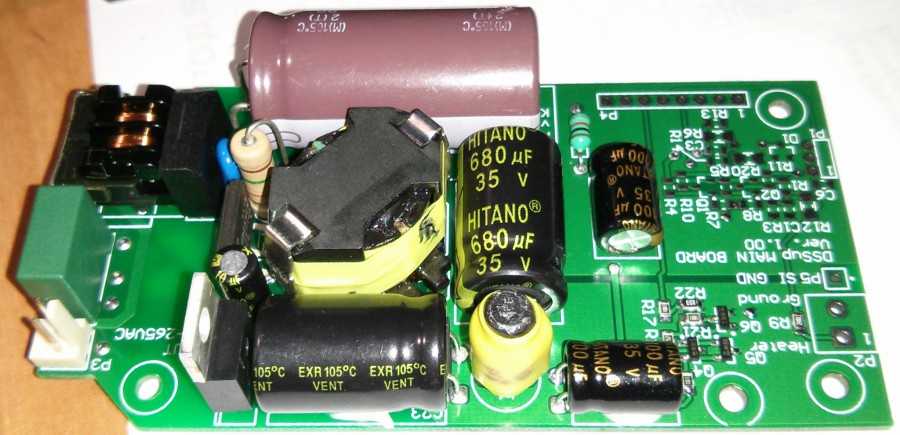

Как сделать паяльную станцию? Какие компоненты паяльной станции можно сделать своими руками? Для ремонта или изготовления аппаратуры на основе микропроцессоров чаще всего нужна пара устройств:

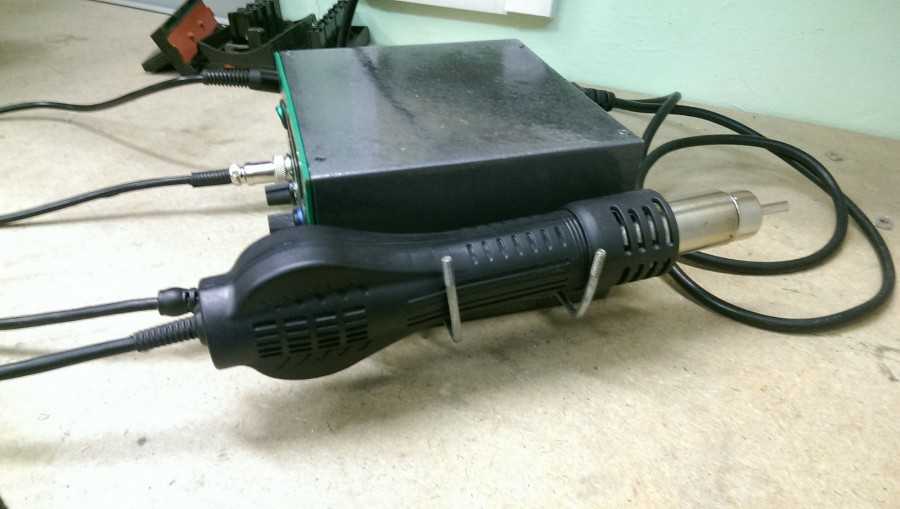

• фен, подающий нагретый воздух;
• инфракрасный тепловой излучатель;

Выходное сопло сделать из термостойкого кольца. Мощность необходима около 500 ватт. В качестве компрессора можно использовать небольшой вентилятор. Для регулирования температуры воздуха необходимо установить термопару.

Часто для ремонта процессора компьютера нужен инфракрасный паяльник. Он состоит из таких частей: нижний нагреватель, верхний нагреватель, штатив и блок управления.

Нагреватель можно сделать из нихромовой спирали или галогеновой лампы. Нижний и верхний блоки – стальные коробки. Для контроля температуры используют две термопары – на корпусе процессора и на поверхности материнской платы.

Таким образом, паяльная станция – это хороший помощник, как домашнему мастеру, так и профессионалу.

Основные технические характеристики

Мощность паяльной станции

Паяльная станция – принцип работы и разновидности

В зависимости от предназначения, мощность данного оборудования колеблется от 24-40 до 100 и более Вт. Самые распространенные и широко используемые модели имеют мощность от 60 до 90 Вт.

Сменные жала

Сменные жала

В комплект паяльной станции входит 5 видов жал (сменных насадок) следующих видов:

• Иглообразное – тонкое жало, используемое при пайке очень мелких радиодеталей;
• Конусовидное сплюснутое – стандартное жало в виде конуса, сплюснутого у кончика;
• Жало со срезанным под углом кончиком – достаточно толстое жало, имеющее срезанный под небольшим углом плоский кончик;
• Капля – отличается от предыдущего вида меньшей толщиной и небольшим углублением, в которое помещается капля припоя;
• Жало с кончиком в виде ножа, расположенного к оси насадки под небольшим углом.

Наиболее популярными являются жала данных видов, входящие в серию 900 М-Т.

Защита от статического электричества

В качестве защиты от электростатического электричества в паяльных станциях используют технологию ESD SAFE, суть которой заключается в дополнительной изоляции нагревательного элемента слоем диэлектрика и подключении нагревателя к заземляющему контакту сетевой вилки.

Контроль температуры жала (термостатирование)

Контроль температуры жала происходит, благодаря встроенному в него терморезистору, подающему сигналы на управляющую плату, которая, свою очередь, на основании произведенных пользователем настроек определяет продолжительность нагрева жала.
