Холодильник
8. Отдельно стоящий холодильник встроить нельзя
Если в плане новой кухни значится пенал под холодильник, то вам придется покупать новый холодильник. Ваш старый распашной попросту туда не войдет. Встраиваемый холодильник имеет совершенно другую конструкцию. Вместо привычных декоративных дверей, дверь встройки «черновая», имеет огромные петли и монтируется прямо к фасаду пенала. Невозможно со старого холодильника снять дверь и прицепить к шкафу. Также у отдельно стоящих моделей иная система охлаждения, которая требует циркуляции воздуха возле стенок прибора.
И, наконец, нужно учитывать габариты. Если отдельно стоящие обычно идут от 60 см в ширину, то встраиваемый под 60-сантиметровую тумбу – более узкий, чтобы вместиться внутрь.
9. Встраиваемый холодильник менее вместительный
И это правда. Стандартная проблема современных кухонь – хочется встраиваемый холодильник, но его объема не хватает. В этом случае есть три варианта. Первый – встроить сразу два холодильника либо заказывать кухню по индивидуальным размерам и искать большой холодильник на 2 двери. Но это если позволяет место. Второй вариант – отказаться от встройки вообще и обыграть отдельно стоящую модель, и третий – взять встраиваемый холодильник без морозилки и отдельно морозильную камеру под столешницу. Прежде чем заказывать кухню, пройдитесь по магазинам и оцените, каким должен быть подходящий для вас встраиваемый холодильник.
Подключение индукционных панелей
Такие плиты экономичны и эффективны. С помощью индукционного блока нагревается только дно кастрюли, а сама поверхность остаётся холодной. Поверхности с данным типом нагрева являются самыми дорогостоящими на рынке.

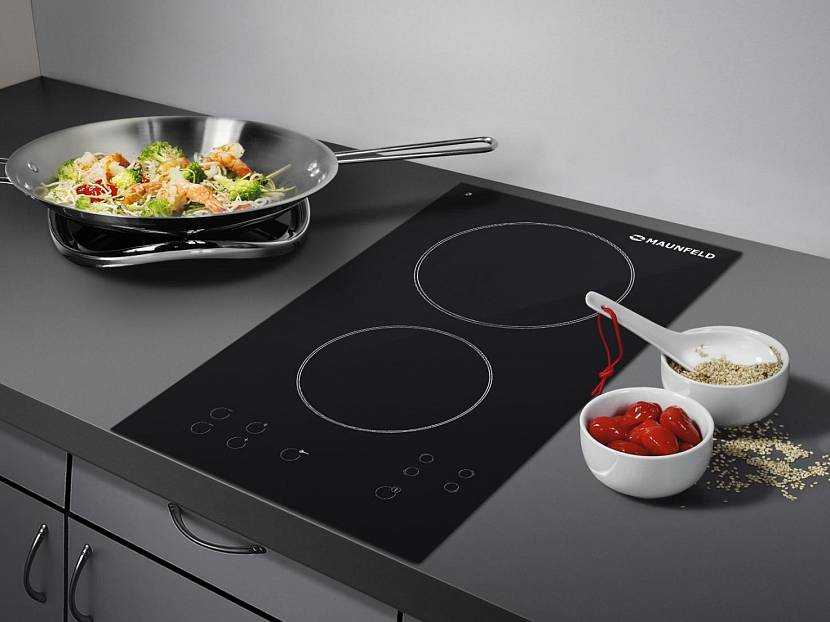

Индукционная варочная поверхность – стильное и современное устройство на кухнеИсточник tehnikaportal.ru
Чтобы подключить индукционную варочную панель требуется пройти определённый алгоритм действий.
- Существуют два вида электрических шнуров. Чтобы подключить плиту, вам нужно купить только тот провод, который приспособлен к проводке вашего жилья.
- Теперь требуется открыть крышку на задней стороне поверхности. Здесь вы должны найти маленький прямоугольник. Его необходимо демонтировать.
- Открывая крышку, находим необходимые клеммы. Предварительно монтируем провода в зажимы. Они должны быть надёжно затянуты. Так надёжно удерживается кабель из коробки.
- Следующий шаг – снятие медной пластины. Индукционная плита старого образца имеет три ядра. Современная модель, может похвастать 4 ядрами. Нейтральный вход находится посередине. Фазовые отверстия расположены по бокам. Клемму заземления можно найти снизу.
- Требуется установить надёжное соединение между проводами и клеммами. Для их монтажа откручиваем крепления и вставляем конец провода в отверстие. Предварительно подключается заземление. На следующем этапе присоединяется «ноль». Завершающим шагом является подключение фазовых отверстий.
Как подключают индукционные панелиИсточник mekelektro.ru
- Медный элемент устанавливается между клеммами фазы.
- Обязательно осуществить проверку прочности всех соединений.
- После процесса подключения проверяем работу аппарата, включив его в электросеть.
При подключении на первое место выходит электрический фактор. Поверхность нагревается за считанные секунды, поэтому конфорки могут мгновенно приступать к своим функциям, создавая комфортность пользования
К недостаткам таких панелей можно отнести потребление электроэнергии в больших объёмах. Следовательно, подключение варочной поверхности накладывает определённые требования безопасности при проведении описанных работ.
Наглядно о подключении варочной панели смотрите в следующем видео:
Заключение
В принципе произвести самостоятельный вариант подключения любой варочной панели – процесс несложный. Но он требует точности соблюдения представленных алгоритмов и соблюдения мер безопасности во время работы с электричеством.
Вытяжка
10. Все типы вытяжек работают одинаково
Бытует мнение, что купольная вытяжка – априори мощнее и круче, чем встройка. На самом же деле, круто – это когда вытяжка подобрана под ваше помещение, а также предполагаемую интенсивность готовки. Во всем остальном принцип работы у всех вытяжек абсолютно одинаковый. А выбор базируется только на ваших личных предпочтениях. Хотите скрыть ее с глаз долой – берите встройку. Планируете сделать ее классным дизайнерским акцентом – смотрите купольные или подвесные.
11. Вытяжка на рециркуляции не избавляет от запахов
Если вы не имеете подключения к основной вентиляции и думаете, что вытяжка на угольных фильтрах вас спасет – не обольщайтесь. Она может решить вопрос оседания жира и нагара на поверхностях, а также очистит воздух от примесей. Но вот запах никуда не денется. И если вы решили приготовить что-то очень ароматное (или не очень), пахнуть будет все равно.
12. Отдельная вытяжка помогает скрыть ассиметрию
Если вы решили сэкономить и заказываете кухню не по индивидуальным размерам, а из стандартных модулей, то часто при расположении гарнитура остаются лишние 5–10 сантиметров, которые невозможно чем-то занять. В этом случае отлично спасают вытяжки купольного или подвесного типа. Они не зависят от шкафчиков, вы можете отцентровать их, тем самым скрыв оставшиеся сантиметры пространства.
Например, у вас между шкафами 65 сантиметров, а ближайший шкаф только на 60. Остается промежуток 5 сантиметров. Отказываемся от встраиваемой вытяжки и шкафа и вешаем купольную ровно над плитой. Лишние 2,5 см по бокам от вытяжки вы не заметите, а весь гарнитур в итоге будет смотреться гармонично.
Электромонтажный комплект
Чтобы подключить оборудование к электросети потребуется подготовить:
- кабель для прокладки линии;
- автоматический выключатель;
- розетку;
- вилку;
- гибкий провод.
Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.
Требования к электропроводке и ее прокладке
Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита
То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту
Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.
Провод 5 жил для 3-х фазной сети
Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.
Кабель в штробе
Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.
Таблица 1. Соотношение сечения жил и мощности варочной поверхности.
| Мощность, кВт | Сечение жил, мм2 | |
|---|---|---|
| 1-фазная сеть | 3-фазная сеть | |
| 3-5 | 2,5 | 1,5 |
| 5-7,5 | 4 | 2,5 |
| 7,5-10 | 6 | 2,5 |
Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.
Гибкий удлинительный провод
Выбор розетки и требования к ее установке
Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений
Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола
При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.
Розетка под тумбой
Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.
Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.
Выбор автоматического выключателя
Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание
Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать
Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.
Цены на дифавтоматы
Дифавтомат
Стандартный автомат для щита
Таблица 2. Соответствие тока автомата мощности плиты.
| Ток автомата, А | Мощность цепи | |
|---|---|---|
| 220В | 360В | |
| 5 | 1.1 | 2.6 |
| 6 | 1.3 | 3.2 |
| 8 | 1.7 | 5.1 |
| 10 | 2.2 | 5.3 |
| 16 | 3.5 | 8.4 |
| 20 | 4.4 | 10.5 |
| 25 | 5.5 | 13.2 |
| 32 | 7 | 16.8 |
| 40 | 8.8 | 21.1 |
Подключение жарового шкафа или электроплиты
Итак, мы выяснили, что для подключения жарового духового шкафа можно обойтись подключение розетки в обычную сеть 220 Вольт. Варочная панель должна подключаться только на отдельный автоматический выключатель, рассчитанный на силу тока не менее 32 А (C32). Розетка должна обязательно быть оснащена заземляющим контактом, провод выбирается не менее 4 мм2 сечения, причем нужно использовать силовой медный провод с тремя жилами (NYM, ВВГнг). Возможно, когда в квартире двухфазная сеть и провод имеет четыре жилы.
Посмотрите, сколько проводов идет от варочной панели — если три, то можно подключить и к однофазной сети, а вот если четыре — сеть должна быть двухфазной. Что же делать, если в вашем доме сеть однофазная, а плита требует две фазы? Не стоит пугаться, можно справиться и с этой проблемой. Скрутите два фазных провода от плиты вместе (обычно они маркируются черным и коричневым цветами, подробнее нужно смотреть на схеме подключения от производителя). У вас получится одна скрученная жила, ее следует подключить к фазе от сети (черный, коричневый или белый провод от стены).
Заземляющая жила желто-зеленого цвета подключается к заземляющей клемме силовой розетки, если в вашей сети всего два провода (дома старой постройки), выводите землю в общий электрощиток на подъезд. Всегда соблюдайте полярность — «фаза» должна подключаться к «фазе», «нулевая» жила к «нулю», а «земля» к «земле»
Уделить особое внимание требованиям изготовителя по подключению: в наших домах часто уже стоят готовые силовые розетки под электроплиту, но они могут не подходить к варочной панели, которая бывает и на 220 В, и на 380. Если варочная панель требует 220 В, не подключайте ее к готовой розетке на 380 В, а делайте новую
Схема подключения варочной плиты в однофазной/двухфазной сети
В данной статье вы найдете полную информацию о правильном выборе розетки для варочной панели и духового шкафа, а также всех нюансах подключения данных электроприборов к сети.
Духовой шкаф и варочная поверхность являются наиболее энергоемкой техникой на кухне, поэтому правильный выбор и подключение розетки является залогом вашей безопасности.
