Измерение силы тока при помощи амперметра

Содержание / Contents

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.

Комментарии

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая

Содержание:

Ключевая разница:

Есть два разных способа измерения электричества; токи и напряжения. Такие устройства, как амперметры и вольтметры, основанные на гальванометре, устройстве, используемом для обнаружения малых токов, используются для измерения электричества. В то время как амперметры используются для измерения токов, вольтметр используется для измерения напряжения. Оба устройства отличаются по функциональности и схемотехнике.

Чтобы амперметр мог измерять ток, ток должен проходить через амперметр и, следовательно, он должен находиться в последовательном режиме внутри цепи. Полярности должны соответствовать, положительная и отрицательная полярность должны совпадать с положительными и отрицательными на схеме. Хотя в идеале амперметры должны иметь нулевое сопротивление, в действительности они имеют относительно низкое сопротивление по сравнению с вольтметрами. Если сопротивление слишком высокое, оно может заблокировать слишком большой ток и повлиять на токи в цепи и изменить показания. Если случайно подключить амперметр параллельно источнику напряжения, это может вызвать короткое замыкание и привести к перегоранию предохранителя. Показания амперметра не всегда могут быть точными, так как многие факторы, такие как выход из строя диода в выпрямителе генератора или проскальзывание ремня генератора, могут изменить показания.

Чтобы вольтметр мог измерять напряжение, он не требует прохождения тока через него. Он размещен параллельно цепям, которые они должны измерять. Также ожидается, что полярность будет наблюдаться при размещении вольтметров. В идеале вольтметры должны иметь бесконечный импеданс, но это не так с реальным вольтметром; они имеют конечное значение сопротивления. Хотя вольтметры не должны потреблять ток из цепи, им требуются токи для создания отталкивающего магнитного поля. Токи, извлекаемые из схемы, можно минимизировать, используя усилители для более точного считывания. Если внутреннее сопротивление вольтметра слишком мало, оно не заблокирует достаточный ток и не даст неверные показания. Точность вольтметра зависит от многих факторов, включая изменения температуры и напряжения питания. Вольтметры проще и намного безопаснее в установке, а также обеспечивают более точное считывание по сравнению с амперметрами.

Мультиметры также могут использоваться вместо амперметров и вольтметров. Мультиметр — это инструмент, который можно использовать для измерения как токов, так и напряжений. Он также может выступать в качестве омметра, устройства, используемого для измерения сопротивления. Мультиметры доступны в аналоговом или цифровом формате.

	Амперметр	Вольтметр
соединение	Должен быть подключен в последовательном режиме	Это должно быть подключено в параллельном режиме
сопротивление	Имеет сравнительно низкое сопротивление	Имеет высокое сопротивление
Пользы	Он используется для определения количества тока, протекающего в цепи	Используется для нахождения разности потенциалов в цепи
схема	Цепь должна быть отключена, чтобы присоединить амперметр	Цепь не должна быть отключена
точность	Считается менее точным	Считается более точным по сравнению с амперметром

Гальванометры (аналоговые счетчики)

Аналоговые счетчики располагают иглами, которые поворачиваются, чтобы отмечать на шкале цифры. Это и отличает их от цифровых приборов, выводящих цифровые символы прямо на экран. В центре большинства аналоговых приборов находится гальванометр (G). Ток проходит сквозь него и приводит к пропорциональному перемещению (отклонение иглы).

Гальванометр характеризуется сопротивлением и текущей чувствительностью. Последнее – ток, осуществляющий значительное отклонение иглы гальванометра (максимальный ток). К примеру, гальванометр, чья токовая чувствительность составляет 50 мкА достигает максимального прогиба в 50 мкА.

Если подобный прибор обладает сопротивлением в 20 Ом, то только напряжение V = IR = (50 мкА) (25 Ом) = 1.25 мВ создает полномасштабное считывание. Объединив с ним резисторы, можно рассматривать его в качестве вольтметра или амперметра.

Принцип действия

Способ измерения основывается на работе нескольких элементов:

1. На оси между постоянными магнитами располагается якорь со стрелкой.
2. Благодаря воздействию магнитов, стальной якорь находится вдоль силовых линий, в нулевой позиции.
3. При подаче тока появляется магнитный поток с силовыми линиями, перпендикулярными магнитам.
4. Вследствие этого воздействия якорь стремится повернуться под прямым углом, чему мешает основное магнитное поле.
5. Итоговое отклонение стрелки – результат взаимодействия двух потоков.

Принцип работы амперметра

Благодаря простому принципу работы амперметра, механические устройства долгое время отличались лишь материалом изготовления элементов.

Вольтметр — Чем амперметр отличается от вольтметра? — 22 ответа



В разделе Другое на вопрос Чем амперметр отличается от вольтметра? заданный автором Ёенька лучший ответ это Амперметр отличается от вольтметра внутренним сопротивлением прибора.

Амперметр должен иметь минимальное, а вольтметр наоборот — максимальное. Независимо от конструкции.Добавлено после многочисленных ответов.

Вопрос не о том, что измеряют эти приборы, а о том чем они отличаются друг от друга.

Ответ от LOKA
Вольтметр измеряет напряжение, а вот ампирметр силу тока. Это физика
Ответ от ЕкатеринаАмперме́тр (см. ампер + …метр от μετρέω — измеряю) — прибор для измерения силы тока в амперах.

(Примером амперметра с трансформатором являются «токовые клещи» )Вольтметр (см. вольт + …метр) — прибор для измерения напряжения или ЭДС в электрических цепях (в мкВ, мВ, В, кВ). Подключается параллельно нагрузке или источнику электрической энергии.

Конструкции амперметра и вольтметра аналогичны — это приборы магнитоэлектрической системы, в которых измеряемая величина подводится к обмотке, магнитный поток которой воздействует на постоянный магнит. Конструкция может выполняться с подвижным магнитом, связанным со стрелкой или подвижной катушкой.

Основное отличие амперметра от вольтметра состоит в том, что измерительная катушка амперметра подключена к шунту, установленному в приборе или вне его, по которому протекает измеряемый ток, измерительная же цепь вольтметра включается непосредственно в место измерения напряжения.

Ответ от FaustmanВольтметр предназначен, как уже отмечалось, для измерения значений напряжения (включается к точкам где нужно измерить напряжение). Поэтому его внутреннее сопротивление должно быть как можно больше, что бы он своей нагрузкой не вносил погрешность в измерения. В некоторых специальных случаях применяют даже электронные усилители тока (да именно так и зовутся) , что бы повысить входное сопротивление вольтметра.

Амперметр (измеряет значение тока в цепи и включается последовательно с нагрузкой) напротив, должен иметь минимальное сопротивление, иначе на нём может падать напряжение, что может быть недопустимым, а также будет выделяться значительное колличество тепла, которое будет приводить к дополнительным погрешностям. При значительных токах большинство амперметров включаются в цепь при помощи так называемого шунта (мощный резистор, с крайне низким значением сопротивления) , через который проходит весь ток нагрузки, а сам амперметр включается параллельно к шунту.

Ответ от Алекс
Амперметр измеряет силу тка, а вольтметр-напряжение. И подключаются они по разному, хотя и там и там 2 провода.
Ответ от Айрат Салимуллин
у стрелочного вольтметра полярность перепутаешь стрелка в обратную сторону пойдет, у электрон, на индикаторном табло знак поменяется+/-. амперметр- или сгорит или не покажет ни чего.
Ответ от Ѓразаева ТамилаАмперметр — это прибор, который в электрической цепи измеряет силу переменного и постоянного тока.

Вольтметр — это прибор, измеряющий величину напряжения или электродвижущей силы.

Отличие от тестера

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями

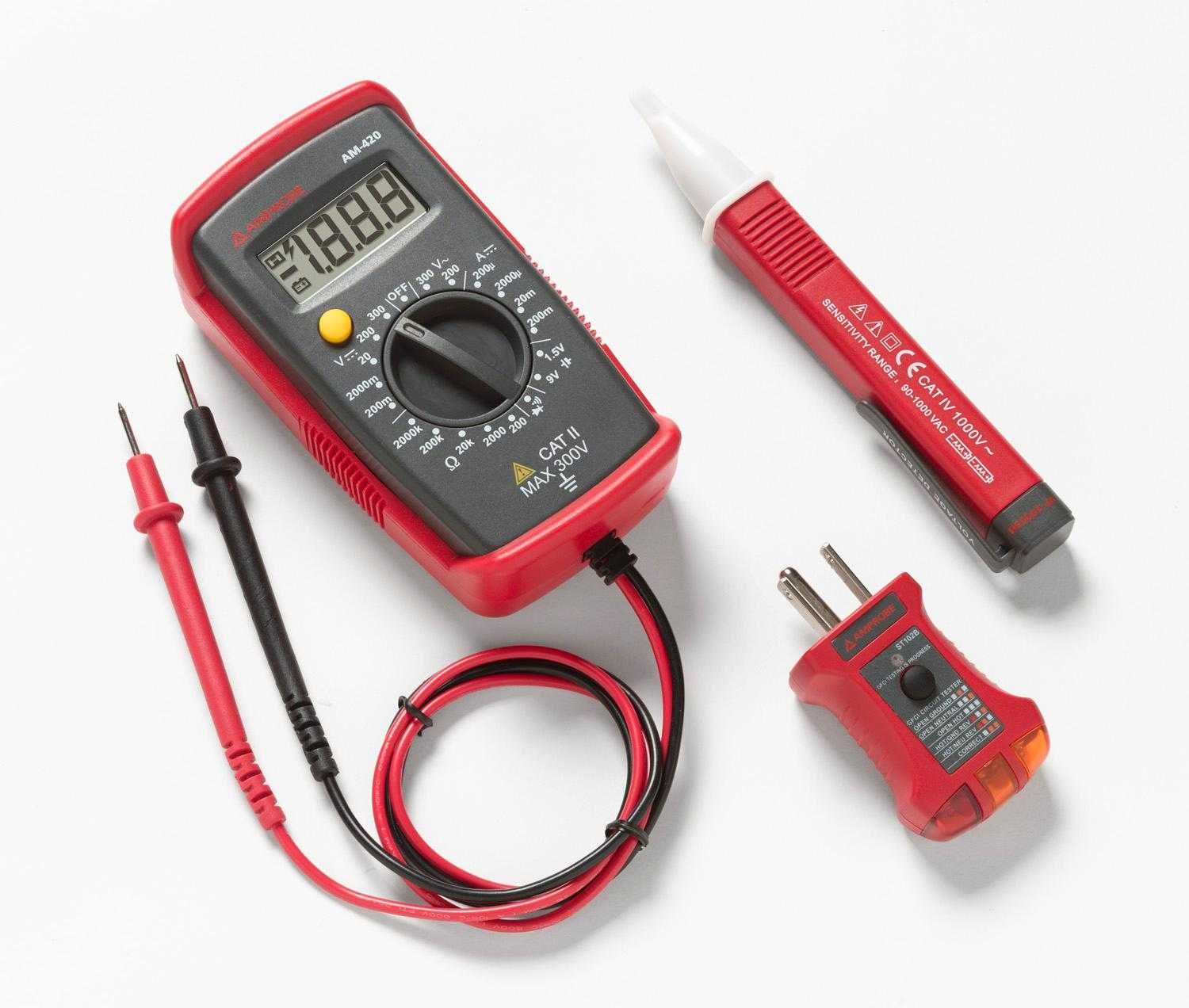

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Как выбрать амперметр или вольтметр

Архивы документов (Рад) Постоянная ссылка | Все категории

Амперметры, вольтметры и частотомеры являются панельными цифровыми приборами и предназначаются для энергосетей и различных отраслей промышленности для измерения переменного тока, напряжения, 1/3-фазной активной и реактивной мощности, частоты, коэффициента мощности.

Амперметр — это прибор, предназначенный для измерения количества проходящего через проводник тока.

При выборе амперметра следует учитывать, что внутреннее сопротивление амперметра должно быть очень маленьким (0-1 Ом), т. к. амперметры включаются совместно с потребителем электроэнергии.

Ток потребителя электроэнергии должен беспрепятственно проходить через измеряющий его амперметр.

В микроамперметрах и миллиамперметрах подвод тока к рамке осуществляется через спиральные пружинки или очень тонкие растяжки, и при больших токах возникает опасность нагрева и перегорания пружинок или растяжек, поэтому верхний предел таких простейших приборов составляет 50 мА. Нижняя граница измеряемых токов составляет 10 нА.

Для увеличения предела измерений амперметры подключаются совместно с шунтом (низкоомным высокоточным резистором, который включается параллельно обмотке рамки) или через трансформатор тока. В настоящее время производятся амперметры переносные и щитовые, однопредельные и многопредельные, всех классов точности, от класса 0,1 до 4,0.

Вольтметры — приборы, измеряющие напряжение или разность потенциалов в сети. Вольтметры подключаются параллельно к объекту измерения и величина проходящего через него тока пропорциональна величине напряжения. Вместе с тем внутреннее сопротивление вольтметра должно быть большим и в связи с этим катушка вольтметра конструктивно отличается от катушки амперметра, имея большее количество витков.

Цифровые вольтметры обычно применяются вместо аналоговых вольтметров и позволяют измерять постоянные напряжения в широком диапазоне от единиц нановольт до тысячи вольт, а с внешним делителем и более высокие напряжения. Относительная погрешность измерения колеблется от 0,5% до 0,001%.

Цифровые вольтметры имеют широкое применение в виду того, что они не имеют движущихся механических частей и являются более надежными в эксплуатации, более компактными и имеют минимальные эксплуатационные затраты.

Цифровые вольтметры намного превосходят электромеханические приборы, а по габаритам они соизмеримы с электромеханическими вольтметрами, хотя в некоторых случаях они могут иметь большие габариты, например, если прибор имеет очень высокий класс точности.

При выборе цифрового вольтметра для проведения измерений, наряду с перечисленными характеристиками, необходимо также учитывать, какое значение постоянного напряжения измеряет вольтметр. Также рекомендуется выбирать вольтметры с внутренним сопротивлением, равным измеряемому сопротивлению изоляции.

Среди электромеханических вольтметров, магнитоэлектрические вольтметры обладают самой высокой чувствительностью, самым малым собственным потреблением энергии из измеряемой цепи и самой малой погрешностью от взаимодействия. Поэтому, в большинстве случаев при измерении напряжений на постоянном токе используются именно магнитоэлектрические вольтметры.

Существуют также и частотомеры, которые являются устройствами, измеряющими частоту и показывающими количество циклов в секунду. Частотомеры подключаются к измеряемой сети параллельно, как и вольтметры, его можно подключить между фазой и нейтральным приводом или между двумя фазами.

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.

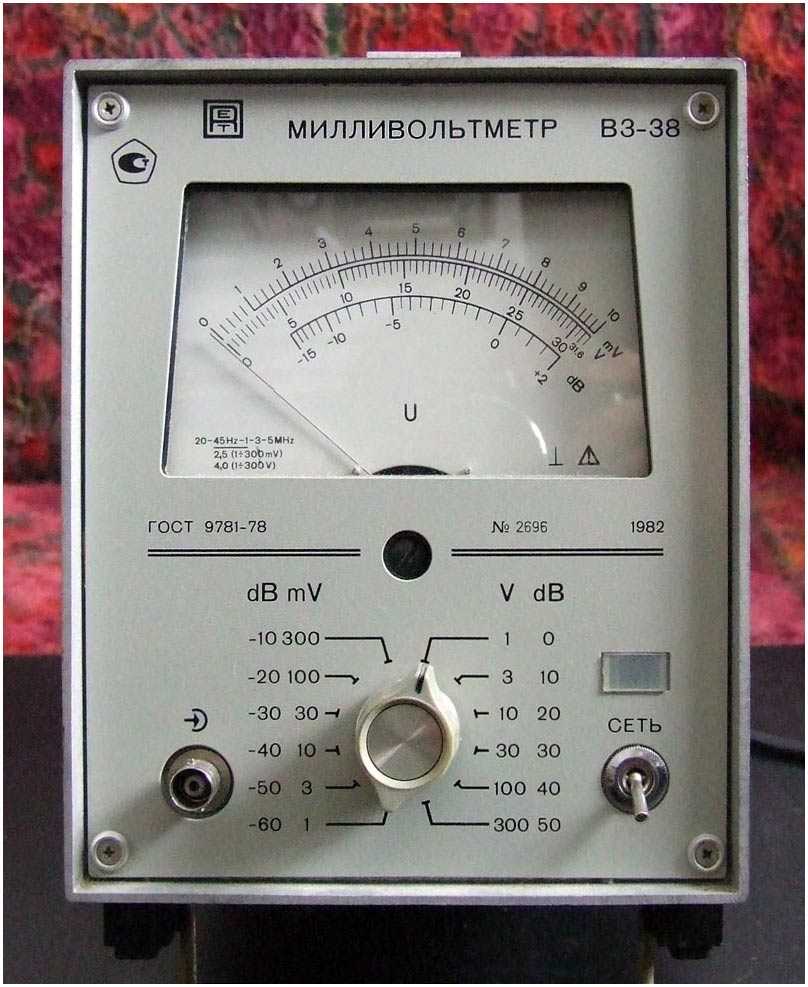

Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.

Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать

Устройство амперметра

В основе устройства амперметра – взаимодействие между двумя элементами при прохождении электрического тока. В зависимости от того, что измеряет амперметр, используются свои варианты устройств. Замер сил разного типа тока предполагает особое строение и чувствительность. Существует несколько категорий:

1. Магнитоэлектрические. В основе лежит подвижная катушка, закрепленная на оси между двумя магнитными полюсами.
2. В электромагнитных амперметрах используется сердечник, отодвигаемый на пропорциональное силе тока расстояние.
3. Термоэлектрические. Ключевой элемент – термопара, припаянная к проводке. Величина нагрева по мере подачи тока разной величины трансформируется в показатель его силы, после чего выводится на дисплей.
4. Электродинамические. Подвижная и неподвижная катушки. В быту малоприменимы из-за высокой чувствительности к магнитным полям. Применяются для точных измерений либо в демонстрационных целях.
5. Ферродинамические. Самые точные и дорогие из механических приборов. Благодаря замкнутому проводу, не реагируют на внешние магнитные поля.
6. Цифровой. Используется интегратор, преобразующий величину тока в цифровой эквивалент. От его типа и настройки зависит то, как работают амперметры. Различают несколько классов точности по погрешности измерений.

Несмотря на разницу в конструкции, в основе всех механических приборов лежит общий принцип действия.

Инструкция и меры безопасности

Вольтметр — простейший и узкоспециализированный инструмент для определения параметров электрической цепи. Его основная и единственная задача — определение напряжения на определенном участке цепи. К сожалению, не все знают, как пользоваться таким простым прибором.

Важно! Стоит помнить, что прибор должен подключаться параллельно к сети. В противном случае показания будут неточными

Это не зависит от его типа и размеров.

Цифровой стационарный прибор

Порядок измерения следующий:

• Проверить стрелку, если аппарат аналоговый. Делается это путем вставки плоской отвертки в задний шлиц прибора. Поворот в разные стороны будет поворачивать и стрелку. Ноль измерений всегда выставляется пред каждым измерением, особенно, если прибор старый;
• Присоединить провода к контактам. Находятся они на тыльной стороне прибора. Если он рассчитан на постоянный ток, то там будут «+» и «-». У электронных аппаратов они уже присутствуют и не нуждаются в переподключении;
• Произвести измерение, присоединив «щупы» параллельно к сети.

Важно! Если известно, что напряжение больше 60 Вольт, то нужно пользоваться резиновыми диэлектрическими перчатками или другой изоляцией. Корректировка стрелки аналогового прибора

Корректировка стрелки аналогового прибора

При измерении показателей электрической сети вольтметром следует соблюдать простейшие меры безопасности:

• Не проводить измерение высоковольтных сетей без средств защиты;
• Не проводить изменение влажными или мокрыми руками и предотвращать попадание влаги в прибор;
• Не использовать вольтметр в агрессивных средах по типу кислот, щелочей и масел;
• Соблюдать требования ГОСТ 12.3.019-80, описывающего правила эксплуатации электроизмерительных приборов.

Схема 10-диапазонного вольтметра постоянного тока

Как подключать

Электрические измерительные приборы подключаются:

Амперметр подключается в цепь последовательно, рядом с резистором, возле которого будет проведен замер величины тока.

Как пользоваться амперметром? Данная схема достаточно проста, для того чтобы разобрать, как правильно пользоваться амперметром.

На рисунке 5 указаны:

1. R – резистор;
2. А – элемент измерения тока;
3. I – направление электрического заряда.

Как пользоваться вольтметром? Электроприбор имеет параллельные соединения, в тех местах, где будет измеряться напряжение.

На рисунке 6 указаны:

1. R – элемент сопротивления;
2. V – измеритель напряжения.

Как пользоваться авометром? Эта разновидность (вольтметр амперметр) – комбинированное устройство. В случае измерения токового сигнала – подключается как измеритель электрозаряда. Если измеряется напряжение – как измеритель напряжения.

Более удобным в работе считается цифровой вольтметр амперметр. При использовании электрических приборов, необходимо соблюдать все правила пожарной безопасности и для правильно работы – учитывать все их конструктивные характеристики.

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.

Тема: как поставить измеритель тока и напряжения на источник питания.

Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.

Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.

Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).

Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).

Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания

В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.

Видео по этой теме:

P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.

Контроль тока заряда аккумуляторной батареи автомобиля

При использовании зарядного устройства существует необходимость замерять силу тока амперметром. Это позволяет контролировать процесс накопления энергии аккумулятором и избегать перезаряда с недозарядом.  В результате срок службы АКБ значительно увеличивается.

После включения цепи амперметр покажет ток заряда. Точность измерений и прочие характеристики амперметра не столь важны для контроля передачи энергии. Погрешность измерения тоже не столь важна, так как следить необходимо за уменьшением показаний стрелки амперметра. Прибор, показывающий через несколько часов одно и тоже значение, говорит об полном заряде аккумулятора.

При работе множества аппаратуры возникает необходимость контроля силы тока. Стрелки амперметров или цифры на экране дискретного прибора показывают пользователю эту физическую величину. Производимые измерения необходимы как для поддержания рабочего состояния так и для сигнализации об возникновении аварийной ситуации.

Переделка вольтметра с AliExpress в амперметр.

Припаиваем измерительный зеленый провод.

Далее мотаем из нихрома измерительный шунт (у меня вышло примерно 2 Ома). Сравнивал показания по мультиметру при одинаковой нагрузке. И собираем схему.

Результат меня вполне устроил. На рабочем столе освободилось много места, уменьшилось количество проводов, намного легче стало работать.Я не гонюсь за прецезионной точностью, в домашних условиях этого и не нужно. Если поставить переключатель то данный приборчик можно использовать как в режиме вольтметра так и амперметра если использовать один прибор.

Из плюсов –неплохая точность показаний этого вольтметра, хорошо видно показания при слабой освещенности, небольшие габариты, приемлемая цена.
Этот стенд заменяет два мультиметра.

Как добавить амперметр в китайский вольтметр

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. Вот его характеристики:

• рабочий диапазон 2,5 В — 30 В
• цвет свечения красный
• габаритный размер 23 * 15 * 10 мм
• дополнительного питания не требует (двухпроводной вариант)
• есть возможность подстройки
• частота обновления: около 500 мс/время
• обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Схема доработки V-метра

После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.

Пошаговая инструкция

Итак, действие первое – из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.

Второе. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)

Третье. На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).

Испытание новой схемы

Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.

А вот тут проводов побольше, хотя всё и просто:

После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра. Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.

Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом. Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.

Видео

Приобретение данных вольтметров считаю удачным, вот только жаль, что их нынешняя цена в том магазине сильно выросла, без малого 3 доллара за штуку. Автор Babay iz Barnaula.
