Самостоятельное подключение терморегулятора для теплого пола

Подключение электрического теплого пола

Электрический пол бывает нескольких разновидностей. У каждого есть свои особенности подключения.

Перед тем как начать подключение кабельного пола, сначала необходимо выровнять поверхность. После этого вдоль стены прокладывают демпферную ленту, далее устанавливают теплоизоляцию. Если снизу было отапливаемое помещение, то кабель можно уложить и на старую поверхность, не используя подкладку. Для подключения к термостату в первую очередь к нему протягивают все провода, а затем укладывают кабель.

Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы. Кабель укладывать можно по любой схеме, но помните, что его участки не должны соприкасаться и пересекаться. Наиболее популярный и удобный способ — это «змейка». Производится кабель, уже уложенный «змейкой» и закрепленный на сетке. Приобрести его можно в рулонах.

Разложив кабель равномерно по полу, его необходимо затем прикрепить. Помните, что края теплого пола не должны доходить примерно 10 см до мебели и стен. Затем на расстоянии около 40–50 см от витка нагревательного элемента уложите термодатчик, который расположен в трубке. Это и есть весь процесс укладки кабеля и датчика.

Обязательно при помощи тестера проверьте, каково сопротивление самого нагревательного элемента. После того как вы удостоверитесь, что оно совпадает с паспортными данными, заливайте всё стяжкой и подождите, пока она полностью застынет. После этого проведите подключение проводов к терморегулятору и проверьте, исправна ли система. Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится.

В матах

Подключение теплого пола в матах имеет много общего с кабельным, и для этого вам не придется долго разбираться в системе. Существует всего несколько особенностей, о которых не стоит забывать.

Сначала давайте разберемся, что такое мат. Итак, тепловой мат — это термоустройчивая пленка. Именно на пленку и прикрепляют сам нагревательный элемент. Вам заранее необходимо рассчитать площадь, которую вы собираетесь обогревать, а также ту мощность, которая для этого понадобится. А шаг и форма укладки являются характеристиками матов, уже заложенными при производстве материала.

В соответствии с рассчитанной площадью расположите маты на поверхности пола. Потом залейте тонким слоем бетонной стяжки. Если в качестве финального покрытия планируется укладывать кафель, то можно просто нанести слой плиточного клея. Помните, что отсутствие термоизоляции может стать причиной перегрева или неисправности системы. В случае нехватки длины холодных выводов для подключения используйте часть мата. Соединительная муфта заливается стяжкой.

Это достаточно новый вид теплого пола, который производят из специальной нагревательной пленки. Это довольно сложная система, подключение которой может вызвать трудности даже у тех, кто давно занимается установкой теплого пола. Для этого необходимо хорошо пониматься систему этого вида оборудования.

В специализированный термостойкий материал запаяны карбоновые и биметаллические элементы нагрева. На концах пленки есть контакты, изготовленные из меди, именно благодаря им происходит подсоединение к сети. Провода припаиваются к клеммам и выводятся к терморегуляторам — это и есть процесс подключения системы.

У этого вида теплого пола есть подложка с поверхностью, изготовленной из фольги. Именно благодаря этому достигается максимальная эффективность нагрева за счет отражения тепла от нижней части поверхности и направления его вверх.

Термодатчик монтируют в углубление под пленкой. Разместить его можно на поверхности, но все же чаще всего устанавливают непосредственно под нагревательной плоскостью. Пленочную поверхность можно разрезать по нанесенным производителем меткам, которые расположены в 30 см друг от друга. После того как укладка закончена, листы подсоединяют параллельно.

Этот способ подключения теплого электрического пола подходит почти для любых поверхностей. Исключением является только ковролин, так как возможно повреждение целостности самой пленки. В иных случаях электрический теплый пол будет вас долго радовать.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно
Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание
При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно
Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Ограничитель возвратной температуры

Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола 2. Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.

Регулятор для водяного теплого пола Unibox Rtl Oventrop

Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом – через Rtl-регулятор.

Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.

При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.

Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.

Конструктивные размеры клапанов Rtl

При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.

Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.

Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.

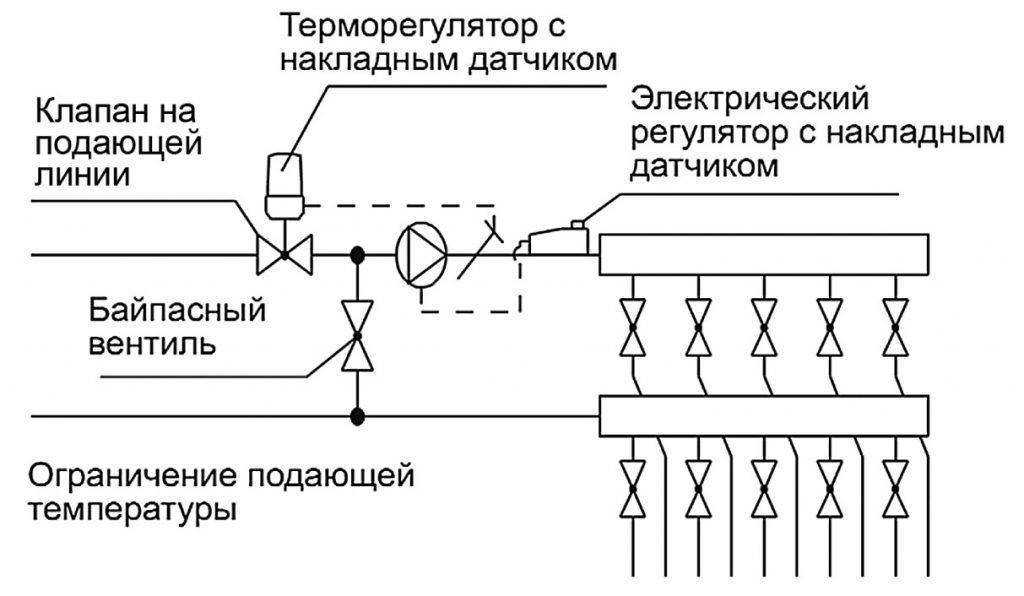

Схема регулирования водяного теплого пола

Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

• до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
• не проводите запуск устройства, которое находится в разобранном состоянии;
• эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
• проводите своевременную очистку термостата от пыли;
• очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
• ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
• следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

4 вида регуляторов теплого пола

По функциональности терморегуляторы можно условно разделить на 4 разновидности:

• механические, работающие по температуре воздуха;
• релейные с минимальным набором функций и встроенным воздушным датчиком;
• электронные устройства на 2 термодатчика с дисплеем и возможностью программирования;
• то же, с wi-fi модулем дистанционного управления.

Принцип действия всех термостатов абсолютно одинаков, разница – в наличии дополнительных функций и удобного интерфейса

Любой из перечисленных термостатов может иметь 2 или 3 коммутационных контакта. В чем разница:

1. 2-контактный регулятор «умеет» только разрывать цепь (отключать питание) при достижении температурного порога.
2. Универсальный 3-контактный прибор одновременно замыкает первую линию и размыкает вторую.

Последний пункт требует разъяснения. Если терморегулятор управляет сервоприводом типа NO (нормально открытый), то для перекрывания теплоносителя нужно наоборот подать напряжение, а не отключить. Значит, при достаточном нагреве помещения цепь должна замыкаться, провода подключаются к клеммам №2 и №3 термостата.

Термоэлектрический привод для водяного пола типа NC нормально закрыт при отсутствии напряжения. Чтобы прекратить подачу теплоносителя в контур ТП, регулятор должен обесточить сервопривод. Тогда кабель присоединяется к контактам №1 и №3, как показано на схеме.

Когда реле срабатывает, третий контакт замыкается со вторым, а линия на первой клемме обесточивается

Простейший механический термостат способен лишь поддерживать температуру помещения на одном заданном уровне, работая в паре с сервоприводом NC теплого водяного пола. Более продвинутые электронные регуляторы имеют множество дополнительных функций:

• возможность подключения 2 температурных датчиков;
• 3 коммутационных контакта;
• режим защиты от замерзания – включение нагрева в случае охлаждения дома до +3…5 °C;
• регулирование величины гистерезиса;
• сенсорный дисплей управления, показывающий время, дату и контролируемую температуру;
• термостат программируется на сутки/неделю вперед, количество событий в день – 6 и более;
• индикация неполадок, самодиагностика, самообучение;
• встроенный модуль wi-fi для управления термостатом через приложение смартфона.

Первые 3 функции имеются практически во всех релейных терморегуляторах. Если хотите получить больше, придется купить цифровую модель прибора.

Подключение терморегулятора

Монтаж теплорегулятора водяного теплого пола заключается в присоединении к трубопроводам системы двух- или трехходового клапана. Для этого требуется к имеющимся разъемам клапана присоединить соответствующие трубопроводы.

При этом надо учитывать конструкцию теплого пола — при использовании бетонной стяжки очень важен порядок действий. Так, заливка бетона производится на контуры, находящиеся под давлением, для чего надо иметь полностью смонтированную систему, готовую к использованию. Должны быть подключены все датчики, предназначенные для заливки в стяжку.

Для электрических полов, проблемы как подключить теплый пол к терморегулятору не возникает. Необходимо:

1. Определить местонахождение управляющего блока. Руководствуются обычно наличием вблизи электропроводки для подключения и удобством доступа — отсутствие громоздкой мебели или бытовой техники рядом с управляющим блоком.
2. Прикрепить устройство к стене (или в специальную нишу, шкаф).
3. Подключить все провода и датчики. Правильность подключения проверять по паспорту устройства и прилагающейся к нему электрической схеме.
4. Замерить все сопротивления, сопоставить полученные данные с паспортными.
5. Произвести пробное включение и проверить работоспособность системы.

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

• Оптимальная высота на стене 1,2-1,5 м.
• Недалеко от розетки.
• Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
• Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

1. Просто включить его в розетку через штепсельную вилку и провод.
2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

• Коричневый это фаза, он обозначается буквой «L».
• Синий – это ноль, обозначается «N».
• Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу

Она для всех простых моделей практически одинакова. Теперь проводим подключение:

• Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
• Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
• Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

• Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
• Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
• Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком

Здесь важно ничего не перепутать

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.

Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.

Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Типы кабелей отопления:

1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Подключение теплого водяного пола к терморегулятору

В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.

Механический терморегулятор для теплого пола

Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.

При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором

Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева

В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.

Помните, что монтаж электрических цепей в доме необходимо проводить при выключенном защитном автоматическом выключателе.

Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.

Видео инструкция — установка терморегулятора своими руками

• Подключение терморегулятора к теплому полу
• Терморегулятор для теплого пола
• Cхема подключения теплого пола
• Электрический тёплый пол под плитку своими руками

Калибровка регулятора

Калибровка электромеханического регулятора проводится следующим образом:

• Измерьте температуру в комнате. Это будет калибровочный ноль (норма);
• Снимите крышку регулятора (1);
• Отверткой выставите лимб ручки на температуру комнаты (2,3);
• Поставьте ручку на место.

Выводы

Беря во внимание, что терморегулятор устройство не сложное, то выбор терморегулятора нужно ориентировать на ваши финансовые возможности и дизайн интерьера. А на самом деле, продавец дает гарантию на проданный теплый пол и сам комплектует систему терморегулятором, вы выбираете только его тип
