Характеристики кабеля мкэш

Часто допускаемые ошибки

Три главные ошибки, при прокладке кабеля:

  • забывают о количестве жил. Первым делом желательно решить сколько жил нужно для управления объектами сети. В основном, вводится на каждый элемент общий кабель и или экран с заземлением. Если, например управление будет с четырьмя объектами, то нужно пять проводов
  • иногда люди не умеют рассчитывать площадь сечения. Для систем с небольшим напряжением подойдет сечение до 0.35 — 05 мм2. Для систем с 220 и выше, используется 0, 75 мм кв.;
  • при прокладке не выполняют заземление экранирующего слоя кабеля и делают гидроизоляцию на концах.

Маркировка изделия

Конструкция

Структурно поперечный разрез выглядит так:

  1. Центр занимает жгут из скрученных, изолированных поливинилхлоридом (ПВХ) жил. Каждая свита, не менее чем, из семи тонких луженых проводков из меди. Минимальная толщина изоляции 0,4 мм. Стандартное число проводников: 2, 3, 5, 7, 10 и 14 штук. Для сечений 0,35, 0,5 установлен четвертый класс гибкости, для 0,75 — третий;
  2. Сердечник, сформированный обтягиванием круглого жгута тонкой полиамидной пленкой. Не экранированные образцы этой группы могут быть без этой пленки;
  3. Поверх сердечника из медных проволок диаметром 0,2 мм наплетается экранирующая сетка;
  4. Завершает композицию герметичных ПВХ шланг толщиной:
Число жил Толщина оболочки
Неэкранированный Экранированный
2, 3, 5, 7 1 1.2
10, 14 1.2 1.4

Примененные материалы обеспечивают надежную работу конструкции в электрических сетях, напряжение которых не превышает 0,5 кВ переменного, частотой до 0,4 кГц, и постоянного до 0,75 кВ.

Особенности аббревиатуры кабеля

Структурированная кабельная система существует в любом здании, независимо от того является ли оно офисом или производственным помещением. Она, по сути, и есть то необходимое звено, объединяющее элементы рабочего процесса в единое целое.

Но всегда существует опасность распространения пожара по проложенной кабельной системе.

При прокладке экранированных кабелей следует обязательно учитывать нормы пожарной безопасности. Существуют провода с обозначением КСПВ нг-FRLS.

Расшифровка обозначений этого кабеля следующая. Аббревиатура «нг» является индексом нераспространения горения. Это классы пожарной опасности ПРГТ. Расшифровка ПРГТ — предел распространения горения при групповой прокладке. Разделяют следующие классы пожарной опасности ПРГТ:

  • НГ — категория А класс ПРГТ 1,
  • НГ (А F/R) — категория (А F/R) класс ПРГТ 1,
  • НГ (В) — категория В класс ПРГТ 2,
  • НГ (С) — категория С класс ПРГТ 3,
  • НГ (Д) — категория Д класс ПРГТ 4.

По способу исполнения кабельную продукцию разделяют на несколько видов с обязательным учетом объема горючей загрузки. При этом также учитывают одиночную или групповую прокладку.

Расшифровка нг-FRLS применительно к такой характеристике будет означать, что провод с этой маркировкой применим для питания электроприемников в системах пожарной защиты. Его можно использовать в больницах и стационарах для операционного оборудования, а также для других приемников, сохраняющих работоспособность во время возможного пожара. Как правило, это экранированный провод.

Согласно требованиям пожарной безопасности расшифровка нг-FRLS означает, что провод с такой маркировкой является огнестойким. Он не распространяет горение при групповой прокладке. Непосредственное обозначение FRLS поясняет, что при возможном пожаре у него пониженное дымо — и газовыделение.

Все провода с маркой FRLS должны соответствовать следующим характеристикам.

  • Противостоять процессу горения. При пожаре провод не должен гореть, а только плавиться. Причем это должно происходить с погашением искр.
  • Минимум распространения дыма, поскольку причиной большинства случаев летальных исходов является непосредственно удушье. А провод FRLS почти не дымит.
  • Минимальная токсичность продуктов горения при возможном пожаре.

Отличительной особенностью кабеля FRLS является то, что он выполнен из безгалогеновой пластмассы. Этот материал в полной мере обеспечивает довольно высокий уровень изоляции.

Вышеуказанные марки продукции весьма востребованы. Надежность и способность противостоянию внешних помех, способствует широкому спектру их применения.

Расшифровка названия

Маркировка МКЭШ расшифровывается следующим образом:

  • Буква «М» обозначает, что данное изделие относится к категории монтажных, то есть необходимо осуществлять определенные действия и операции, чтобы сигнал начал проходить. Кроме того, это означает, что его установка также должна производиться с использованием специальных инструментов и специалистами соответствующей квалификации;
  • Наличие буквы «К» в маркировке означает, что в изоляции используется капрон. Наличие слоя из такого материала повышает прочность изделия, при этом сохраняя его гибкость, что облегчает процесс монтажа;
  • Буква «Э» в названии обозначает наличие экрана, который обеспечивает устойчивое прохождение сигнала по проводу с минимальными помехами, что особенно актуально при обеспечении телефонной или других видов связи;
  • «Ш» указывает на вид оболочки. У кабеля МКЭШ это шланг, изготовленный из поливинилхлорида – материала с низким уровнем горения и газообразования, значит, он полностью соответствует требованиям пожарной безопасности.

Дополнительная информация. Расшифровка кабеля МКЭШ полностью соответствует ГОСТу. На ее основании, зная необходимые параметры сечения и диаметра провода, можно легко подобрать нужное изделие для имеющихся потребностей. Существуют разновидности данных кабелей, например, МКШ (у него отсутствует экранный слой) или МКЭШВнг (помимо указанных характеристик, он не распространяет горение при групповой прокладке) и так далее.

Помимо букв МКЭШ, расшифровка требуется и для цифр в названии продукции. Например, изделие, в названии которого присутствует цифры 4х0,5, состоит из четырех жил, сечение каждой из которых составляет 0,5 мм. Это позволяет выбрать провод с оптимальными характеристиками для решения определенных производственных задач.


Маркировка кабеля

Маркировка, устройство

Название марки МКЭШ раскрывает, соответственно ГОСТ 10348-80, устройство и основные параметры:

  • М – монтажный многожильный;
  • К – кабель. Хлорвиниловая изоляция оболочки и гибких жил из луженой проволоки;
  • Э – экранирование пучка проводов сеткой с тонкими медными жилками повышает защиту от наводок;
  • Ш – шланговая наружная оболочка обеспечивает общую защиту.

Эта группа продукции включает в себя также марку МКШ. За счет отсутствия экрана стоимость ее ниже, устойчивость помехам маленькая. Ее модернизированный вариант МКШМ еще дешевле. Здесь жилы из нелуженой проволоки:

Марка кабеля Наименование конструктивных элементов
МКШ с многопроволочной жилой из медных луженых проволок, с изоляцией из поливинилхлоридного пластиката, в общей оболочке из поливинилхлоридного пластиката
МКЭШ то же, в общем экране под оболочкой в виде оплетки из тонких медных проволок
МКШМ то же, что МКШ , с жилой из медных не луженых проволок

Марка может предназначаться для иных климатических условий. Исполнение «УХЛ» обеспечит возможность работы при пониженных температурах окружающей среды. Теплый влажный климат потребует вариант «Т». Изделие стойко переносит воздействие грибков и спор плесени.

Кабель МКЭШ, примеры расшифровки:

Марка и типоразмер Расшифровка
МКЭШ 14х0,35 14 жил, поперечное номинальное сечение каждой 0,35 мм 2
МКЭШ-УХЛ 7х0.5 7 жилами сечением 0,5 мм 2 , климатическое исполнение разрешает использовать кабель при пониженной на 10 С° от нормального интервала, температуре
МКЭШ-Т 5х0,75 5 жил по 0,75 мм 2 , предназначен для работы во влажной и теплой среде, благоприятной для развития бактерий и микроорганизмов. Верхняя граница на 10 С° выше стандарта

Справа от названия указывается ГОСТ.

Конструкция

Кабель ТППэп представляет собой устройство для передачи электрических сигналов малой мощности, конструктивно включает в себя такие элементы.

Рис. 1.: Конструкция кабеля ТППэп

Как показано на рисунке, конструктивно он состоит из:

  • 1 — основной стержень токоведущих жил, состоящий из попарно соединенных проводников. В качестве проводникового материала используется медь. Диаметр такой жилы может составлять от 0,32 до 0,9 мм, а их количество и тип скрутки  определяет порядок нумерации и способ соединения в кабеле. Всего выделяют два типа скрутки для ТППэп – повивную и пучковую.
  • 2 — изоляция жил, изготовленная из полиэтилена. Имеет различную цветовую окраску, позволяющую легко разграничивать провода в парах. Такое отличие помогает быстрее ориентироваться при разводке проводов в муфте.
  • 3 – экран выполненный из алюмополиэтиленовой ленты, предназначен для удаления электромагнитных помех, наводимых  из вне. Дополнительно с ним устанавливается проводник для отвода наведенного потенциала.
  • 4 – голая луженная проволока из меди, предназначена для подключения экрана, позволяет снимать наводимый потенциал с экранирующей поверхности.
  • 5 – внешняя оболочка  — предназначена для защиты основного стержня  ТППэп от внешних факторов. Выполняется из светостабилизированного полиэтилена.

Тип скрутки жил

Как оговаривалось выше, кабель ТППэп может иметь два типа скрутки – повивную и пучковую. В настоящий момент выпускают пучковый тип ТППэп, но в эксплуатации до сих пор широко используется и тот, и другой. Поэтому детально рассмотрите отличия между обоими типами.

Повивная скрутка ТППэп – подразумевает под собой такое расположение пар в кабеле, при котором провода в нем образуют несколько слоев. Эти слои и получили название повивов, откуда и пошло наименование типа скрутки.

Рис. 2. Конструкция повивной скрутки

Отличительной особенностью  такой конструкции ТППэп кабеля является яркая маркировка первой и второй пары – красная и синяя соответственно. От их расположения зависит и направление счета– по часовой или против часовой стрелки. Остальные жилы не отличаются ярким окрасом, но каждый повив отделяется от предыдущего ниточной скруткой, удерживающей каждый из них отдельно. Поэтому распуская один из повивов, остальные остаются собранными и не создают путаницы при подключении.

Но, из-за отсутствия цветовой маркировки жил, значительно усложняется процесс определения нужных пар при подключении, поэтому их приходится прозванивать. Значительным преимуществом перед пучковой скруткой ТППэп является гораздо меньший наружный габарит.

Пучковая скрутка представляет собой такое расположение жил в кабеле, когда несколько пар ( 5 или 10, в зависимости от общего их числа в стержне) объединяются в один общий пучок.

Рис. 3. Конструкция пучковой скрутки

Отличительной особенностью ТППэп кабеля пучкового типа является выделение каждого пучка при помощи намотанной нити, которая закрепляет в нем пары и не дает им распадаться. В такую оплетку включается цветной ниточный или ленточный индикатор, позволяющий выделить конкретную группу проводников. Но, следует отметить, что встречаются марки ТППэп, в котором присутствует несколько пучков с одинаковым цветом. В таких ситуациях ориентироваться по цветовой маркировке при подключении нельзя, провода обязательно стоит прозванивать.

Производители

В настоящее время существует очень много фабрик по производству кабельной продукции. Чтобы не попасть на подделку, рекомендуется выбирать самые проверенные из них. Если человек затрудняется какой же фабрике отдать предпочтение, можно посетить форум электриков, которые точно подскажут какие фирмы более востребованы. Ниже представлен ряд лучших производителей.

Как правильно перевозить

ОАО «Беларускабель»

Завод основан в Республике Беларусь еще в конце 50х годов прошлого века. В наличии есть терморадиационные провода, теплостойкие, радиочастотные и многие другие. Занимаются поставками в Европу и Россию. Сотрудничают с известными фирмами. В наличии всегда более 30000 видов изделий. Выполняют доставку по воздуху или железной дорогой в самые отдаленные точки страны. Максимальная гарантия на продукцию 5 лет.

ООО «ТД «Белкаб»

Фирма основана относительно недавно, в 2009 году. За это время стали одним из крупных заводов в Беларуси и открыли несколько филиалов в России. У производителя есть в наличии все подвиды МКЭШ кабеля. Единственным минусом будет то, что пока у предприятия нет своего сайта с ассортиментом. Поэтому, чтобы узнать о наличии товара, приходится звонить или связываться по электронной почте.

АО «Кабельный завод «Кавказкабель»

Одна из первых кабельных фирм, которая занимается поставками по стране от любой суммы заказа. Работают с известными промышленными и судоходными предприятиями. Фирма имеет множество положительных отзывов и наград за безупречную работу. В наличии более 35000 тысяч макроразъемов изделий.

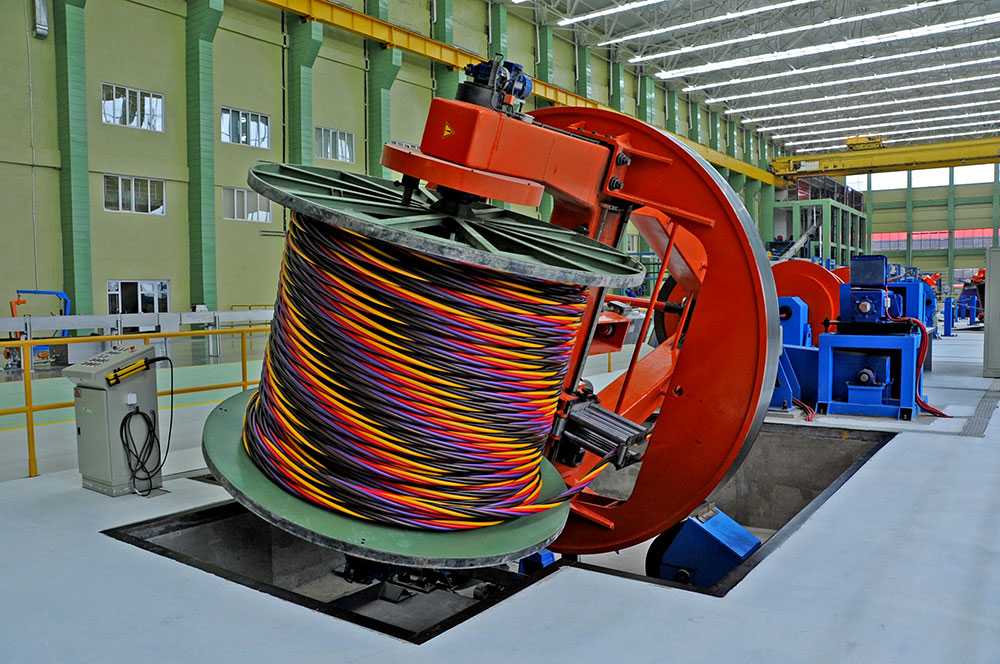

Процесс производства

ТОО «КазЭлектроМаш»

Завод зародился в городе Семипалатинск в 1990 годах. За годы функционирования, предприятие протянуло больше ста километров кабельных линий. В наличии более 20000 тысяч видов макроразъемов. На территории предприятия построен исследовательский центр, поэтому вся продукция имеет высокое качество. Индивидуальный подход к каждому заказу, даже небольшому. Одна из самых быстрых доставок продукции до клиента.

В заключении необходимо отметить, что МКЭШ провод отлично подходит для телефонных и охранных систем, камер видеонаблюдения. Все больше офисов переходят именно на эту модель кабеля. При покупке желательно почитать отзывы о каждой фабрике или обратиться за помощью к опытному электромонтеру.

Основное назначения кабеля МКЭШ

Кабель успешно используется при пуско-наладочных работах электронного оборудования для коммутационных соединений в цепях подключения контрольно-измерительных приборов. Особенно кабель востребован во вторичных цепях (слаботочных) систем автоматического управления, где к управлению аппаратурой подключается компьютерная техника:

  • Для дистанционного управления приемо-передающей аппаратурой на радиотелевизионных центрах;
  • В системах с телемеханическим оборудованием;
  • В системах охранной сигнализации и видеонаблюдения на других объектах, где необходим телеметрический контроль параметров и управление отдельными элементами в комплексе электронного оборудования.

Общий вид кабеля МКЭШ

Аббревиатура МКЭШ расшифровывается специалистами как перечисление признаков назначения и материалов, из которых изготовлен кабель:

  • М – монтажный;
  • К – капроновая изоляция;
  • Э – экранированный;
  • Ш – с элементами полиамидного шелка.

В процессе монтажа перечисленных объектов прокладываемые кабели марки МКЭШ обеспечивают электрические соединения между отдельными приборами оборудования. Подключение осуществляется через клемные колодки на кроссах коммуникаций связи методом пайки проводов на контакты. Иногда применяются специальные модификации кабеля МКЭШ, адаптированного для ЧМ датчиков в цепях, где обрабатываются цифровые сигналы.

Сфера применения

Основное назначение этого кабеля — надежная передача различных коммутационных сигналов в коммутационных сетях различной природы и назначения. Именно для защиты от воздействий внешних электромагнитных полей и наводок сторонних токов и служит медный экран с коэффициентом плотности 0.65 (который иногда применяется в качестве единого нулевого провода). Как уже упоминалось, существует кабель МКШ, лишенный такого экрана. Его допустимо использовать там, где опасность помех в результате наводки близка к нулю — например, при одиночной прокладке.

МКЭШ же может применяться для прокладки пучком, в том числе при близком соседстве с силовыми кабелями, дающими мощные помехи. В частности, он применяется:

  1. На АТС — автоматических телефонных станциях, для коммутаций внутри станции и, реже, для соединения между собой разных АТС.
  2. Для сопряжения блоков передачи данных на телецентрах.
  3. В коммутационных блоках электрических систем для передачи автоматике управляющих сигналов (например, для подачи импульса на магнитный пускатель, реле, включающее или выключающее двигатель, и тому подобное).
  4. Для подключения контрольно-измерительных приборов и автоматов (КИПиА), в том числе различных датчиков.
  5. Для различных слаботочных систем — охранной и пожарной сигнализации, видеонаблюдения, видео- и обычной телефонии.

Способ соединения — клеммный либо с помощью пайки. Экран обязательно должен быть заземлен, а разделанные концы провода — гидрозаизолированы. Это значит, что в разделанный конец, из которого извлечены все необходимые провода, должен быть обжат и залит эпоксидной смолой.

Прокладка допускается любым закрытым способом — в кабель-канале или гофре. В исключительных случаях допустимо вмуровывать кабель МКЭШ без гофры в гипсовую стену.

Сфера применения

МКЭШ кабель в основном применяется в таких отраслях как:

  • видеонаблюдение и сигнализация;
  • блоки коммутации электронных систем;
  • в измерительных приборах;
  • в телефонии;
  • для подсоединения разнообразных датчиков.

В плане использования МКЭШ кабель — один из популярных и широко используется в разных сферах. Его применяют для выполнения стационарного соединения электрического оборудования как в бытовых, так и в производственных помещениях. Из-за своей конструкции данный провод не всегда может использоваться. В качестве ограничения выступают предельные значения переменного тока.


Процесс прокладки снаружи

Расшифровка маркировки кабелей

Основная классификация силовых кабелей:

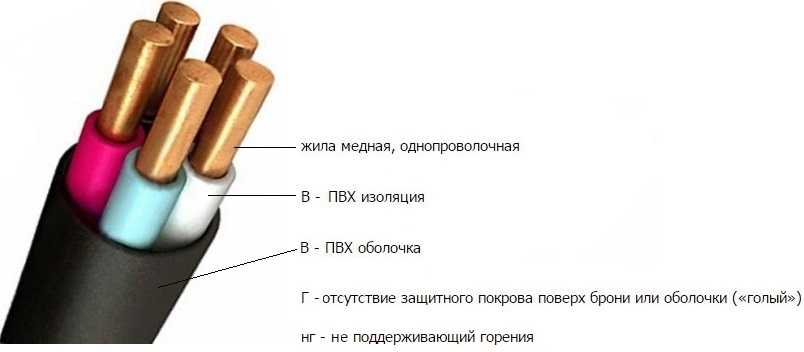

  • Символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — означает, что внутренняя изоляция выполнена из ПВХ материала;

Конструкция изделия

  • В — вторая буква, указывает на то, что внешняя оболочка изготовлена из более толстого ПВХ;
  • Р — указывает на то, что в данном проводе применяется каучуковая изоляция. НР означает что каучук не распространяет горение;
  • П — указывает на то, что внешняя оболочка изготовлена из полиэтилена;
  • Если указано два символа АС и АА, то это говорит о том, что жилы алюминиевый с оболочкой из свинца;
  • Б или Бн означает что электропровод защищен бронированный слоем, который устойчив к возгоранию;
  • Г — этот символ позволяет использовать такой кабель для прокладки электропроводки в горных местностях. Этой буквой также может определяться голый провод или нет;
  • г — будет обозначаться, что провод имеет высокую герметизацию;
  • Шв, Шп, Шпс — означает, что внешнее покрытие выполнено из шланга, который производится из ПВХ, полиэтилена или других негорючих составов;

Таблица для силовых кабелей

  • О — обозначает что для каждого электропровода нужно установить свою защитную оболочку;
  • нг — негорючий электрокабель;
  • Э — указывает что изделие используется для шахтного размещения в особо опасных зонах.

Примерами таких кабельных изделий могут выступать АВБбШв, ВБбШв, ВВГнг, КГНВ, СИП и так далее.

Ниже указано как правильно расшифровывать контрольные провода:

  • К — основное обозначение контрольного провода. В основном располагается на первом месте в маркировке;
  • символ А — указывает на то, что жила изготовлена из алюминиевого сплава. Если этой буквы в названии нет, то значит жила медная;
  • В — указывает на то, что вокруг фазных жил располагается поливинилхлоридная оболочка;
  • В — вторая буква, указывает, что внешняя оболочка изготовлена из более толстого ПВХ;

КСБКНГ А -FRLS 2×2х0.8

  • Ф — изоляционная оболочка произведена из фторопласта;
  • Г — голый кабель;
  • Ш — говорит о том, что это шнур;
  • Э — экранизированный провод.

Примерами таких проводов выступают КГВШ, АКВВГ, КВВГнг.

Правила перевозки и хранения

Как и вся кабельная продукция, МКЭШ необходимо хранить в сухом и умеренно влажном помещении. При влажности выше 90%, на изделии может образоваться плесень и грибок, которые со временем повредят изоляционный слой. Все мотки провода нужно хранить на специальных кабельных барабанах (катушках). На складе не должно быть грызунов, так как они с легкостью прокусят ПВКХ оболочку. Разрешается хранение под навесом на открытом воздухе, но не более 1000 часов в общем и без попадания прямых солнечных лучей.


Хранение в катушках

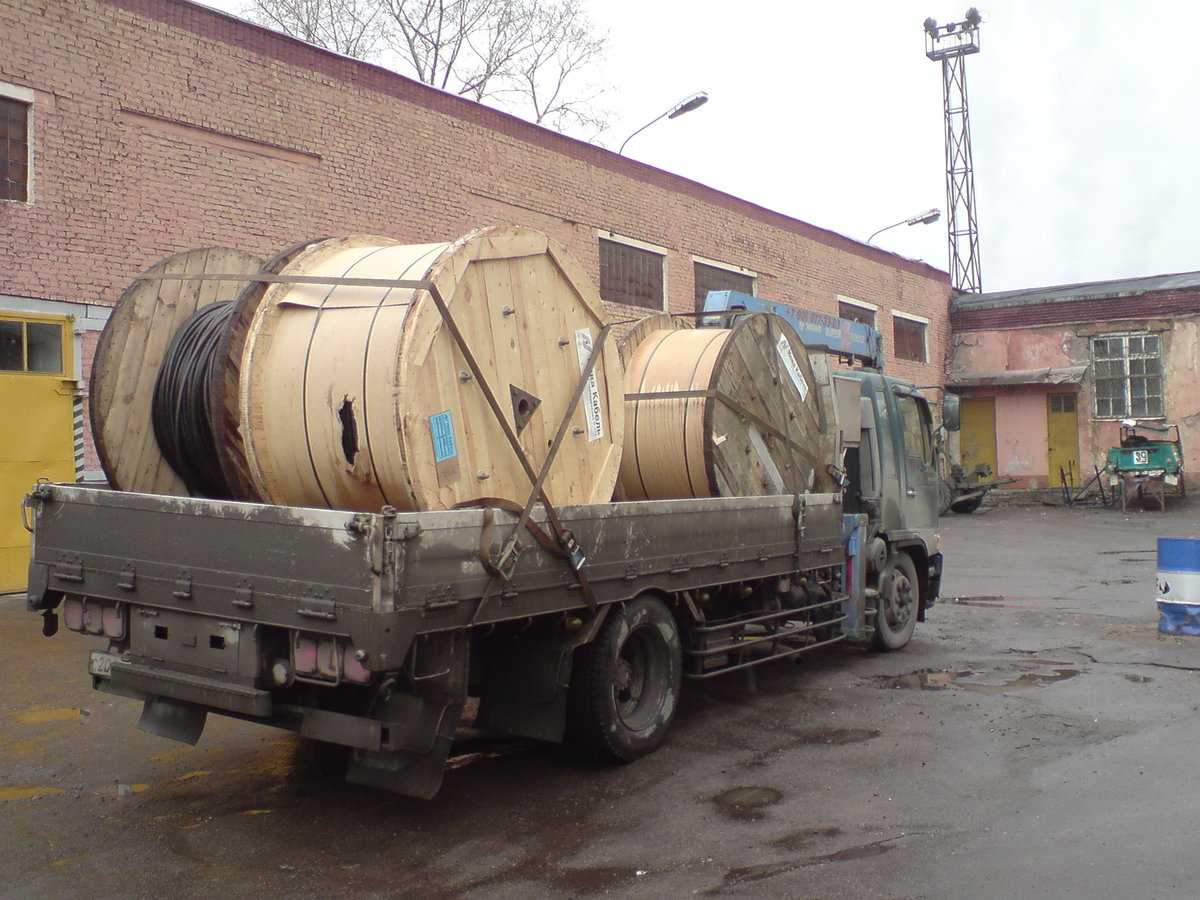

Перевозить катушки с кабелей необходимо только в специальной грузовой машине, предварительно закрепив их. Погрузка и разгрузка выполняется при помощи небольшого крана.

Обратите внимание! Вытаскивать катушки своими руками опасно для жизни. Если при хранении были допущены ошибки, то это значительно сократит срок эксплуатации изделия

Если при хранении были допущены ошибки, то это значительно сократит срок эксплуатации изделия.

Для чего необходима

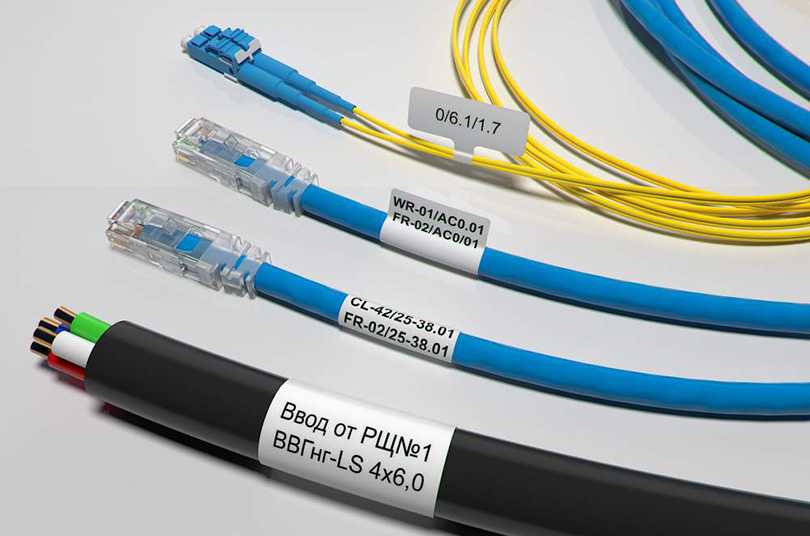

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

  • из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
  • из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
  • также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода

Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Технические характеристики

Итак, переходим к главному вопросу статьи – технические характеристики кабеля МКЭШ. Перечислим их с дополнениями и пояснениями.

Кабель данного типа можно использовать в сетях с переменным током и постоянным. В первом случае он может быть установлен в электрические сети напряжением до 500 вольт и частотою тока до 400 Гц. Что касается постоянного напряжения, то максимальное значение, до которого кабель может быть установлен, это 750 вольт.
Температурный диапазон, при котором МКЭШ может быть эксплуатирован – это от минус 50С до плюс 60С. При этом изгибать изделие можно только при температуре не ниже -15С, противном случае полимерная изоляция начнет ломаться и трескаться.
Существует так называемая допустимая температура нагрева (длительного характера), которую кабель может выдерживать. В случае с МКЭШ этот температурный показатель равен +70С.
Специалисты рекомендуют эксплуатировать эту разновидность кабельного изделия в помещениях или на открытых пространствах только под навесами. При этом оптимальная температура эксплуатации не должна превышать +35С, а влажность быть не более 98%.
МКЭШ можно прокладывать в одну линию или в пучке с другими кабелями

В одиночной прокладке он не поддерживает горение, что очень важно именно для прокладки внутри помещений.
Радиус изгиба соответствует пяти диаметрам провода.
При испытаниях проложенного кабеля используется повышенное напряжение. Если на линию подается напряжение 25 кВ, то время испытания должно составлять 10 минут

Если подается напряжение 2 кВ, то достаточно и одной минуты.
Сопротивление жил провода должно составлять один мегаом на один километр длины. Это при температурном режиме эксплуатации в +20С.
Кабель МКЭШ прекрасно справляется с механическими и ударными нагрузками. К тому же эти нагрузки могут быть как длительными, так и периодическими с быстрым ускорением.
Гарантированный срок службы – 15 лет.

Кабель МКЭШ: описание, назначение, технические характеристики изделия

Кабель МКЭШ относится к конструкциям из поливинилхлорида с медной экранированной оплеткой и токопроводящими лужеными жилами. Он широко применяется в системах автоматической телефонной связи в нашей стране.

Назначение

МКЭШ-кабель активно используется в цепях контрольно-измерительного оборудования при создании коммутационных электрических соединений. А также во многих автоматических слаботочных системах управления с применением вычислительных машин и компьютерной техники, в промышленном телевидении, в многочисленных типах систем телемеханики и охранных системах видеонаблюдения. При создании всех вышеперечисленных конструкций и сетей проводники марки МКЭШ предназначены для осуществления непосредственного (фиксированного) электрического соединения устройств и приборов с клеммными переходами на кроссах связи методом пайки проводов. Следует отметить, что существуют модификации данного кабеля, которые предназначены для расключения разнообразных датчиков ЧМ-типа – с цифровым сигналом.

Кабель МКЭШ можно применять в системах с постоянным электрическим током, напряжение которого не должно превышать 750 В, и с переменным током с напряжением до 500 В. При этом максимальная частота его составляет 400 Гц. Рабочая температура такого проводника находится в диапазоне от -50 до +50 градусов по Цельсию с относительной влажностью в пределах 98%, а в условиях монтажных загибов — не менее -15 градусов. Допустимая продолжительная температура нагрева проводника составляет 70 оС. При одиночном прокладывании кабель МКЭШ не распространяет горение. При монтажных работах следует учитывать радиус допускаемого изгиба, он должен быть в пределах пяти наружных диаметров изделия. При температуре окружающей среды, равной 20 градусам, при различных сечениях его жил сопротивление не превышает 0,1 МОм/км. Данное изделие характеризуется конструкцией, устойчивой к ударным, а также периодическим механическим воздействиям и к длительным вибрационным нагрузкам, как к постоянным, так и временным. Заводом-изготовителем гарантируется эксплуатационная наработка изделия в 10000 часов.

Каждая токопроводящая жила представляет собой многопроволочный медный луженый проводник. Количество которых может варьироваться в зависимости от типа от 2 до 14. Каждая жила покрывается пожароустойчивой изоляцией из ПВХ-пластификата. Все жилы по длине проводника скручены между собой. Каждая пара имеет свой цвет. На сердечник поверх разделительного пласта наложена специальная синтетическая пленка. Экран кабеля состоит из медной проволоки, он не подвержен различным электромагнитным помехам. Благодаря этому обеспечивается качественная и стабильная работа изделия в телефонных сетях. Перед монтажом кабель МКСЭШ необходимо оконцовывать с обязательной гидроизоляцией.

Сколько стоит кабель МКЭШ?

Цена такого изделия зависит от многих факторов, из которых основными будут тип провода и объем закупаемой продукции. Средняя стоимость МКЭШ-проводника с двумя токопроводящими жилами составит 7-15 рублей за метр, а вариант с 14 жилами будет стоить в пределах 60-90 рублей.

Вы закончили заниматься сексом. Возможно, это было хорошо, может быть, это было плохо, но дело не в этом. Процесс закончился. Итак, что вы должны дела…

Сексуальность

Нет никаких сомнений в том, что кошки любят нас настолько, насколько мы их любим. Если вы не относитесь к разряду людей, относящихся благосклонно к эт…

Домашние животные

В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально…

Сон

Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр…

Одежда

Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями….

Знаменитости

Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с…

Брак

fb.ru

Как подключать

Главным преимуществом, при прокладке кабеля МКЭШ будет возможность располагать его в кабель-каналах, трубах, траншеях и других местах с моделями иного назначения.

 Экранирование кабеля на схеме

Экранирование кабеля на схемеЭкранирующий слой не позволяет электромагнитным помехам с других проводов проникать в жилы МКЭШ. Это способствует надежной передаче импульсов управления, без шумов на дальние расстояния.

Но для гарантии правильной передачи данных необходимо грамотно выполнить монтаж провода МКЭШ. Иногда в распределительных щитках концы жил кабеля разъединялись на контакты кросса.

В настоящее время выполняется большое число кроссировочных колодок, где происходит надежная фиксация и электрический контакт.

 Последствие КЗ

Последствие КЗЧерез каждый конец провода, передается сигнал на тот или иной прибор, поэтому подключать нужно все по схеме. Иначе аппаратура не только выйдет из стоя, но и вызовет КЗ. Правила подключения:

  • на внешнюю изоляцию провода одевается пластмассовая воронка, фиксируется с помощью хомута и вынимаются все жилы. Изделие ставится в вертикальное положение и в эту воронку нужно поместить эпоксидную смолу. После того, как провод засохнет, его можно начать распаивать на кроссы;
  • если температура внешней среды ниже −15, то прокладку не выполняют, или заранее прогревают кабель в помещении;
  • провод разрешается прокладывать под почвой в металлических, асбестовых или пластиковых гофрах, по воздуху или в стене помещения.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
