Монтаж теплого пола электрического с использованием термоматов

Если в качестве будущего напольного покрытия выбрана кафельная плитка, то кабельный нагревающий мат — лучшее решение для обустройства теплого пола.Такие термоматы могут быть одножильными или же двужильными:

  1. Первый кладется на подготовленную стяжку и отлично нагревает напольное покрытие до максимально комфортной температуры. Отличительная особенность одножильных термоматов — это два, так называемых, «холодных конца», длиной от 2,5 до 5 м.
  2. Второй (двужильный) укладывается практически под любое финишное покрытие на пол. Это электросистема с много большей, нежели у одножильной, теплоотдачей. Имеет 2 конца — один «глухой», другой «холодный». В монтаже такой теплый пол чрезвычайно прост и гарантирует обогрев всего помещения, а не какой-то одной его части.

Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей. Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.

Отличными потребительскими и эксплуатационными характеристиками обладают утеплители для водяного пола, выпускаемые российской торговой маркой Экопол.

Производитель предлагает гладкие плиты из пенополистирола и маты с бобышками. Панели снабжены замковым соединением и покрыты пленочной гидроизоляцией.

Основные виды утеплителей, подходящих для монтажа системы водяного пола. Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения (+)

Вес системы водяного теплого пола на 1 кв.м. составляет порядка 200 кг, толщина слоев – примерно 150 мм. Основная нагрузка приходится на нижний слой. Высокая плотность пенополистирола обеспечивает прочность матов и позволяет им удерживать на себе тяжелую конструкциюПодбор теплоизоляции в немалой степени определяется тем, для какого отопления (основного или дополнительного) она предназначается (+)Рулонный утеплитель самый простой и недорогой вид теплоизоляции, однако он может применяться только при определенных условиях.Плиты выпускаются толщиной 2.5 см. Ширина матов составляет 100 см, длина рулона – 5 метров. В некоторых моделях на край панелей нанесен самоклеющийся слой для удобной стыковки матовВ производстве матов используется пенополистирол с плотностью не менее 40 кг/м3, который прекрасно справляется с любыми нагрузками.Высота выступов – 20-25 мм, что вполне достаточно для прокладки труб диаметром до 20 мм, которые обычно используются для теплого пола. Общая толщина утеплителя в зависимости от модели составляет 40-50 мм. На приведенной схеме видно, из каких величин складывается общая толщина слоев водяного пола, и какую высоту помещения может он забрать

Монтаж профильных матов осуществляется достаточно легко, специальные замки способствуют быстрой и качественной сборке теплоизолирующего материалаЗамковое соединение позволяет просто и очень быстро скрепить между собой плиты из полипропиленаДля скрепления рулонного материала используется специальная фольгированная лента, которая фиксирует полотна и герметизирует стыки между нимиПлиты с бобышками имеют размеры 100 х 100 см, они выпускаются двух видов: с термо- и шумоизолирующими свойствами, а также без термоизоляции.Плиты имеют размер 145  х  85 см и подходят для прокладки трубопровода диаметром от 14 до 17 мм. Общая толщина утеплителя составляет 50 мм. В комплект поставки входят фиксаторы для закрепления труб.Фольгированные плиты покрыты защитной пленкой, они выпускаются в виде рулона или книжки, имеют размеры 100 х 500 см, толщина утеплителя составляет 2.5 смМаты выпускаются в трех вариантах: с теплоизоляцией 20 и 30 мм и без теплоизоляции. Размеры плит 115 х 85 мм, общая толщина слоев составляет 38 мм

Особенности монтажных работ

Перед тем, как сделать теплый пол в ванной комнате, необходимо учесть следующие моменты:

Основание. Рабочую поверхность требуется выровнять и почистить: присутствующие неровности не должны превышать 10 мм.

Чтобы теплоизоляционная прослойка не деформировалась, черновое основание обычно выравнивается тонким слоем песчано-цементного раствора.Подготовительные мероприятия. Готовясь к укладке теплоизоляционного материала, необходимо проверить, разрешается ли проектом дома монтировать теплые полы в помещении ванной.

 Если подобное разрешение имеется, то поверх почищенного и выровненного основания проводится укладка паро- и гидроизоляции рулонного, обмазочного или наливного типа.

При использовании наливного слоя на битумной основе необходимо дождаться полного его высыхания, прежде чем монтировать пенополистирольную теплоизоляцию.

Теплоизоляционный слой. Для теплоизоляции теплых полов в ванной можно применить пенополистирол, жесткие минеральные плиты, пробковый утеплитель или специальную фольгу. Особенно способствует увеличению эффективности электрических полов применение отражающей алюминиевой фольги.

Однако следует избегать использования фольгированного материала без дополнительного защитного слоя. Дело в том, что в растворе стяжки зачастую присутствует щелочь, которая быстро разъедает алюминий. Как следствие, такие полы будут нуждаться в частом ремонте.

Из такой фольги, как правило, обустраивают пароизоляционный слой: под цементно-песчаную стяжку ее лучше не укладывать. Алюминиевые отражающие утеплители разрешается применять только под стяжками на гипсовой основе (фольга в таких случаях должна быть достаточно толстой).

Очень удобным вариантом, как положить теплый пол в ванной, является использование готовых изоляционных плит.

Как правило, они оснащаются специальными посадочными местами для нагревающих кабелей, что заметно упрощает работу.

Монтируя этот утеплитель, важно соблюдать максимальную плотность укладки, т. к

любая щель или зазор становится местом утечки тепла.

Особенности монтажа

Нужно знать следующее:

  • Начинать укладку нагревательных матов на поверхность пола следует с составления плана монтажа. После этого тщательно очищается поверхность, и делается разметка. Кабельный мат можно укладывать как на старое полотно пола, так и на бетонную стяжку. В последнем варианте проверяют поверхность на отсутствие дефектов, сколов и трещин, наносят грунтовку. На черновой пол будет не лишним уложить теплоизоляцию, чтобы система обогрева работала на подачу тепла только вверх, а не в нижний слой бетона.
  • Определяется и фиксируется место терморегулятора – точка, от которой будет производиться разворачивание мата. Оборудуется место для установки распределительной коробки, крепежа термостата. Эти детали системы должны располагаться не ниже 30 см над уровнем пола.

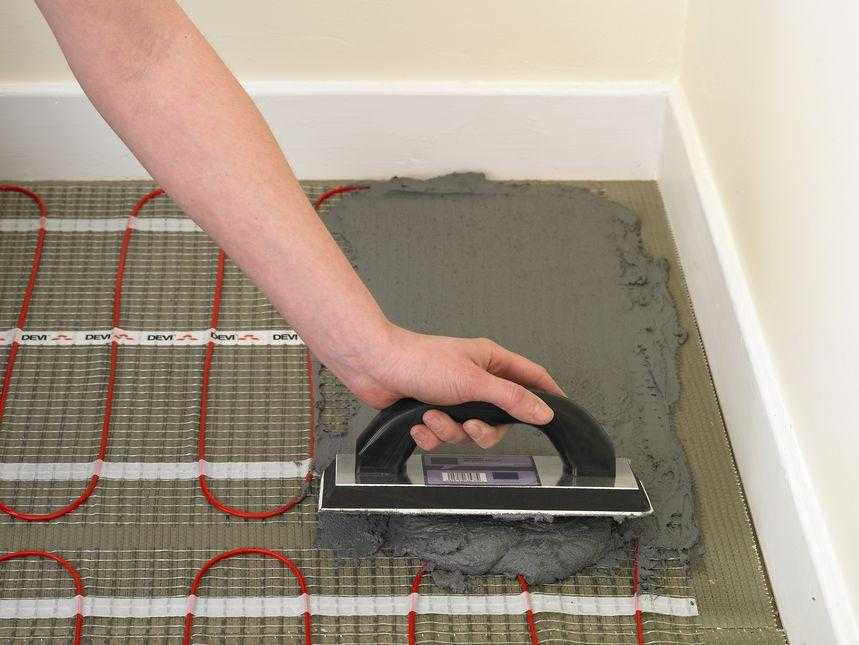

  • После установки термостата от рулона отматывается нужная по длине часть материала и укладывается на разметку. Сетка отрезается по нужной длине, а кабель перекидывается на вторую и последующие полосы.

  • После того как кабель распределен по поверхности пола, следует проверить его работоспособность. С помощью тестера проверяется сопротивление и изоляция. Если все в порядке, систему можно включить и дать ей нагреться. Тепломаты нагреваются достаточно быстро и держат температуру, регулируемую термостатом.
  • Убедившись, что система работает исправно, можно приступать к укладке плитки. Специалисты рекомендуют нанести на всю поверхность пола термостойкий плиточный клей, который будет выдерживать высокую температуру. Достаточно, чтобы слой клея покрывал промежутки между кабелем. Укладка плитки производится по стандартной технологии прямо на поверхность нагревательного мата (без стяжки).

Монтаж нагревательных матов

Укладка должна проводиться с максимальной аккуратностью, так как возможны механические повреждения греющих кабелей. В работе не стоит применять режущие или острые предметы. К тому же желательно, чтобы вы были в мягкой обуви, это, опять же, для исключения повреждений кабеля. Необходимо стараться не наступать на них, ну, а если приходится, то смотрите, чтобы не было какого-либо мусора. По завершению укладки плитки тоже не стоит терять бдительность, т.к. при зачистке швов тоже можно нанести повреждение.Нагревательные маты могут быть смонтированы на следующие покрытия в следующих последовательностях.

Бетонные основания:

1. Бетонное основание;2. Теплоизоляционный слой;3. Выравнивающая стяжка;4. Амортизирующий материал, который работать при температурных расширениях;5. Нагревающая система;6. Слой плиточного клея;7. Плитка.

Деревянное основание:

1. Основание из древесины;2. Теплоизоляция (ЭПП или пенопласт);3. Нагревающая система;4. Выравнивающий слой (ДСП, стекловолоконные плиты);5. Чистовое покрытие.

Последовательность действий

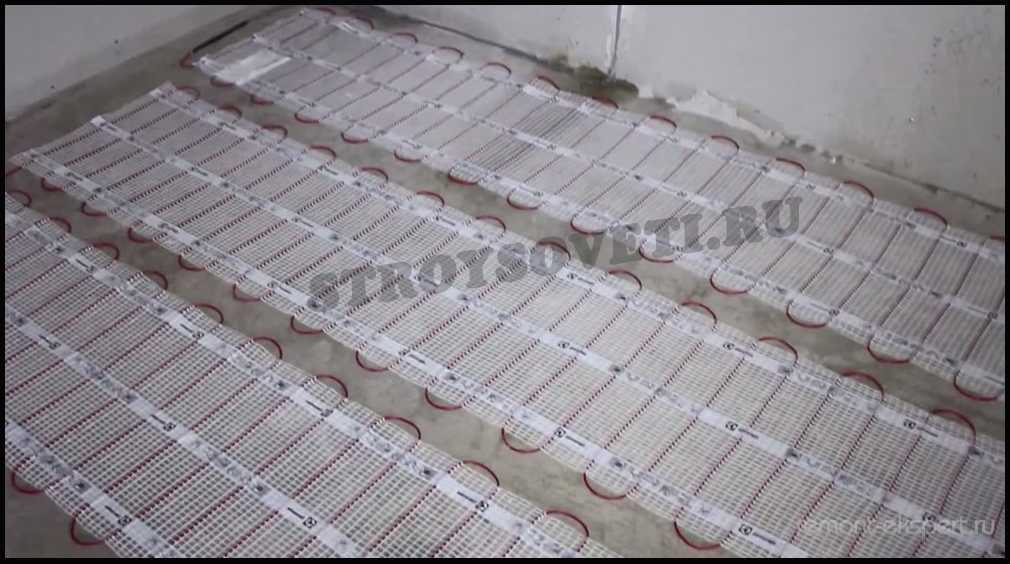

Процесс монтажа нагревательных матов происходит в следующей последовательности

1. Подготовка плана работы и схемы монтажа;2. Крепление установочных коробок и трубки для датчика температуры в соответствии со схемой;3. Подготовка основания пола – если необходимо, то выравнивание или удаление трещин;4. Проверка электросопротивления матов;5. Раскройка материала;6. Укладка и фиксация матов;7. Проверка электросопротивления. На этом этапе допускается включение системы на непродолжительное время;8. Укладка плитки;9. Проверка электросопротивления.10. Монтаж регулятора температуры.

Обращаем внимание! Запускать систему в работу запрещается до момента окончательного застывания плиточного клея.

Подготовка к укладке

До того, как приступить к работе, вам необходимо проверить поверхность основания. Если имеются различные трещины, то их нужно заделать. Поверхность пола не должна содержать мусора, грязи или пыли. Если работа ведется на деревянном основании (плиты), то все элементы должны быть жестко закреплены.

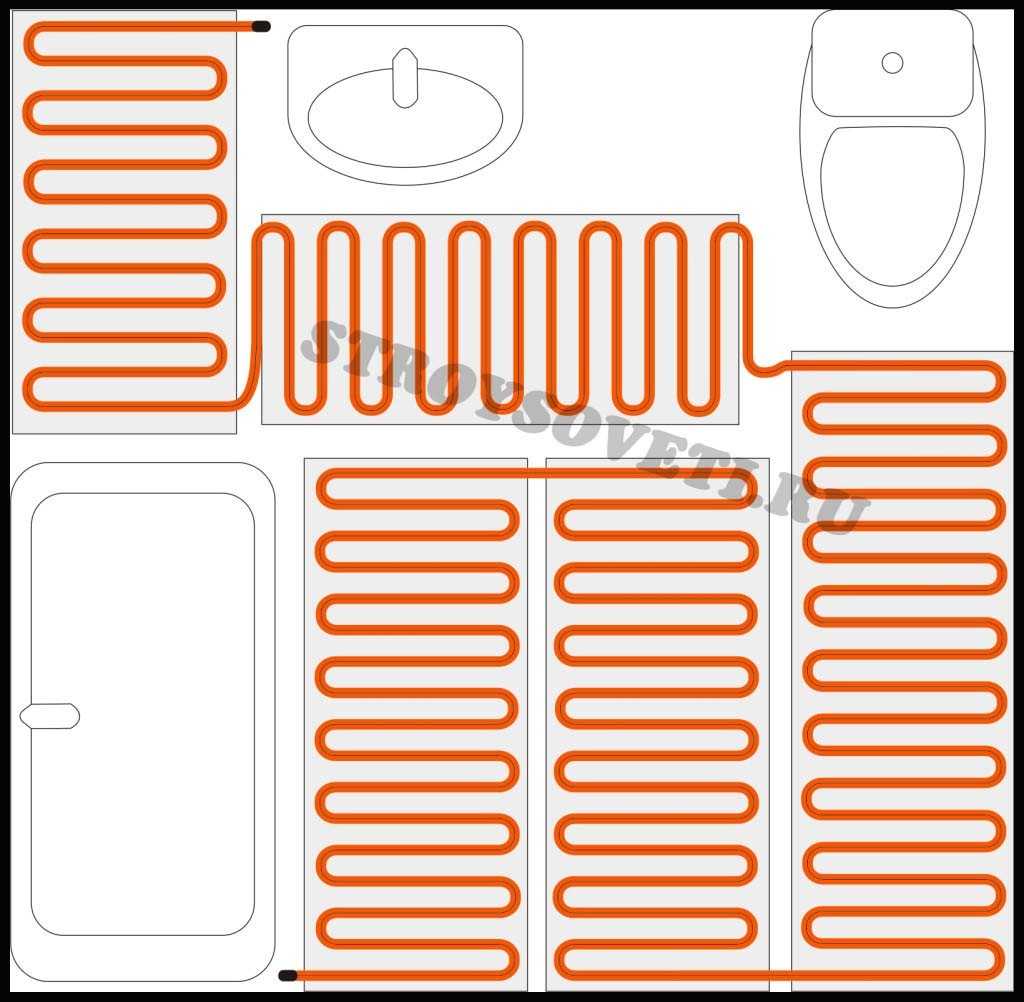

Как уже говорилось выше, до начала работ вам нужно подготовить монтажную схему. Она должна содержать площадь обогрева, схему укладки матов, точки установки датчика и регулятора температуры. К тому же нужно заблаговременно подготовить и подвести линию питания к точке монтажа регулятора температуры.

Также до укладки нагревательных матов в полу требуется сделать бороздку для укладки трубки температурного датчика. Трубку следует крепить к канавке на расстоянии равноудаленном от нагревающих кабелей и должна быть установлена на уровне верхнего конца мата. С одной стороны трубку нужно чем-то закрыть во избежание попадания в нее клея для плитки. Для этого используйте изоленту или скотч.

Способы укладки

Укладываться нагревательные маты могут двумя основными способами. Ниже поговорим о них подробнее.

1 способ – нагревательные кабели направлены вверх.

Этот способ самый популярный. В принципе этот способ является логически верным, но и второй способ имеет место быть. Его суть в следующем. Нагревательный мат на поверхность укладывается сеткой вниз, а греющие кабели остаются наверху. Далее с помощью клея он фиксируется к полу. После закрепления поверх наносится клей для плитки и укладывается непосредственно плитка. Когда наносится клей, нужно наблюдать за тем, чтобы не появлялись пустоты. Они способны вызвать перегрев и перегорание кабеля.

2 способ – нагревательные кабели направлены вниз.

Его технология следующая. Нагревательные маты раскраиваются и укладываются греющими кабелями вниз. Необходимо раскроить сетку, но нужно быть внимательным, чтобы не порезать сами кабели. После подобной выкройки следует мат вновь смотать в рулон, а после этого уже наносить первый слой клея (до 3 мм). Затем вы раскатываете нагревательный мат по нанесенному плиточному клею и немного вдавливаете кабели вниз. При этой процедуре нужно наблюдать за тем, чтобы между нагревающими кабелями было расстояние не меньше, чем 5 сантиметров. Далее наносится уже второй слой клея, на который будет укладываться плитка.

О стоимости теплых полов с использованием термоматов

Сравнивая стоимость теплых полов, изготавливаемых при помощи термоматов, стоит отметить отличия, например, по отношению к применению нагревательного кабеля.

Однако следует учитывать и необходимость выполнения значительных работ, связанных с выполнением теплоизоляции и дополнительной стяжки при устройстве кабельного обогрева. Это тоже влияет на общую стоимость работ, и определить, какой тип полов экономически более выгоден, будет довольно проблематично.

В то же время надо учитывать, что когда используют, монтируя электрический теплый пол, маты, цена его будет зависеть от требуемой для обогрева помещения мощности и от особенностей конкретного исполнения кабеля. Не стоит забывать о дополнительных возможностях, которые представляют термоматы. В частности, поместить, монтируя теплый пол, маты под ламинат – одно из самых распространенных решений.

Создание обогреваемых полов с помощью термоматов – один из возможных путей обеспечения дополнительного комфорта в помещении. Причем этот нагревательный элемент позволяет обойтись без использования дополнительной стяжки и проведения значительных изменений в квартире.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить маты для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

https://youtube.com/watch?v=8l9tpD2ZM_c

https://woks.ua/warm-floor.html

https://cotlix.com/category/teplyj-pol

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

http://gidotopleniya.ru/teplyj-pol/jelektricheskij-teplyj-pol-pod-plitku-svoimi-rukami-7700

http://ir-leasing.ru/company/irinfo/teplyj-pol-v-vannoj-komnate-svoimi-rukami-vodjanoj/

Подключение нагревательных матов

При самостоятельном выполнении такой работы необходимо помнить следующее:

  • Системам необходим терморегулятор. С его помощью не только можно регулировать температуру, при интенсивном нагреве он автоматически понижает ее во избежание перегрева кабеля и возникновения короткого замыкания. При невысоких постоянных температурах его можно спрятать под напольным покрытием, но специалисты советуют разместить его на стене на высоту 30-100 см от пола;
  • При небольшой площади мата (до 10 кв. м) его можно подключить к ближайшей розетке. При большой площади кабель выводят на отдельный автомат в целях защиты;

  • При наличии датчика температуры необходимо сделать штробу для сигнального кабеля. Провод укладывают в гофр, свободный конец глушат и изолируют. Делается это для защиты от влаги;
  • Нагревательный мат имеет один или два холодных конца. Их при монтаже обрезают до нужной длины, ведут и подключают к распределительной коробке. От распределительной коробки идёт внешнее питание системы;
  • Возможно изменение формы самого мата. Для этого необходимо разрезать армирующую сетку, не нарушая целостность греющего кабеля. Загибать маты лучше на угол до 90 градусов;

  • Укладка мата разрешена в тех местах, где не будет низкой мебели. Также необходимо соблюдать отступ от стен в 15 см. В тех местах, где планируется мебель с ножками от 10 см, устанавливать тёплые полы разрешено;
  • После монтажа систему необходимо подключить и проверить. Она включается на 10-15 минут и при достаточном прогреве считается подключённой успешно;

  • После выполнения всех вышеописанных действий можно приступить к укладке плитки. Для защиты от механических воздействий и возможных повреждений необходимо всю площадь между кабелями покрыть слоем плиточного клея;
  • После засыхания клея необходимо снова включить и проверить систему;
  • Далее следует укладка покрытия. Укладывать керамическую плитку необходимо по стандартной технологии прямо на маты. Необходимо помнить, что включать тёплые полы нельзя ровно до тех пор, пока всё не засохнет.

Широкий ассортимент различных систем тёплых полов всегда позволяет сделать грамотный выбор. Однако необходимо правильно применить знания об укладке нагревательных матов, чтобы их работа приносила только тепло и беззаботность, а не мучительный разбор полов и плитки. Укладывая такой пол, следует запомнить, что счета за электричество станут немного, но больше.

О том, как установить нагревательные маты под плитку, смотрите в следующем видео.

Что такое нагревательный мат?

Нагревательные маты задуманы для того, чтобы прогревать не надолго прогревать пол. Они используются тогда, когда отсутствует возможность или желание делать стяжку для теплого пола и, тем самым, увеличивать толщину пола. Маты же укладываются в слой плиточного клея во время укладки плитки. В таком случае они помещаются в 2-3 мм слой клея. Процесс регулирования температуры происходит при помощи терморегулятора, который связан с температурным датчиком, встроенным в полу.

Устройство нагревательных матов

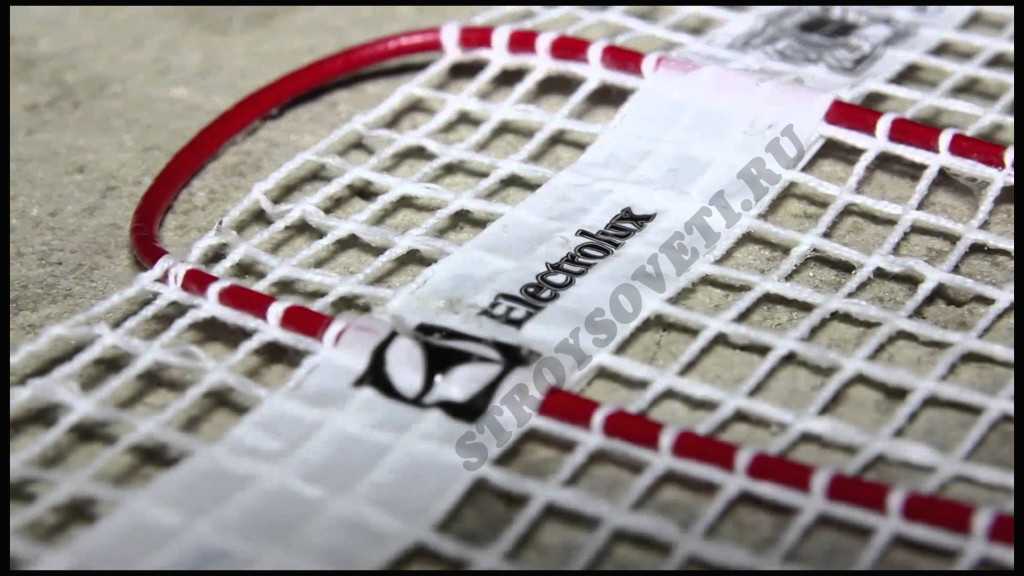

Конструктивно нагревательные маты представляют собой греющие кабели небольшого диаметра (2,5-4,5 мм), уложенные волной на стекловолоконной сетке с фиксированным шагом. Ширина шага обычно составляет 50 сантиметров. Непосредственно кабели могут быть как одножильными, так и двухжильными. Естественно они обладают повышенной изоляцией для обеспечения электробезопасности. Снизу греющие кабели имеют защитный отражающий экран. Подключаются они к бытовой сети 220 В с помощью обычного провода. Соединение нагревающих кабелей и обычного провода происходит через соединительную муфту, которая также имеет защитную оболочку.

Преимущества и недостатки нагревательных матов

Сразу скажем, что про достоинства и недостатки этой системы нельзя сказать что-либо однозначно, так как все достаточно относительно. По сути, у них отсутствуют недостатки, но имеются свои особенности. Для примера приведем следующий момент. Двухжильные нагревательные маты обладают одним холодным концом (для включения в сеть). Поэтому процесс монтажа будет немного проще, т.к. вам не потребуется протягивать вторую сторону мата к точке крепления терморегулятора (в принципе в начало). У одножильных имеется 2 провода для подключения и поэтому вам придется один из проводов возвращать в начало укладки. С первого взгляда может показаться, что второй вариант более проблематичен, однако это не совсем так.

Использование 1-жильных нагревательных матов ведет к получению определенных выгод по сравнению с их 2-жильными аналогами. Преимуществами будет следующее:

1. Одножильные системы будут дешевле 2-жильных;2. 1-жильные тоньше своих аналогов;3. 1-жильные обладают повышенной мощностью и из-за этого скорость нагревания будет выше.

Если посмотреть на уровень электромагнитного излучения, то у нагревательных матов он существенно ниже, чем у обыкновенной проводки и в связи с этим без опаски могут использоваться домах.

Как выбирать нагревательные маты

Процесс выбора нагревательного мата происходит из расчета обогреваемой площади. То есть вам нужно рассчитать в вашем помещении площадь, которая будет обогреваться и после этого подбирать мат необходимого размера. Особенностью выбора нагревательных матов будет то, что нельзя уменьшать их размер. Снижать длину можно только проводов для подключения к сети. Именно поэтому вам потребуется покупать материал, который наиболее близок размером к вашей обогреваемой площади.

К примеру, вам необходимо обогревать площадь 9,3-9,7 м². Ближайшие размеры матов составляют 9 и 10 м². Поэтому вам придется покупать размер 9 м².

Общее строение «теплого пола» с нагревательным кабелем

Чтобы принимать решение о выборе того или иного «теплого пола», надо, думается, понимать, что выбранная система собою представляет, и с чем простоит столкнуться в ходе выполнения монтажных работ.

Итак, подогрев пола с помощью электрического кабеля.

Примерная схема устройства «теплого пола с электрическим нагревательным кабелем.

1 — плита перекрытия.

2 — стой термоизоляции, необходимый для эффективной работы системы «теплый пол».

3 — тонкая стяжка, закрывающая термоизоляцию и выравнивающая поверхность под укладку нагревательного кабеля.

4 — тонкая термоизоляционная подложка, обычно – из вспененного полиэтилена, с фольгированной поверхностью. Отражающая фольгированная поверхность должна смотреть вверх.

5 — уложенный нагревательный кабель «теплого пола».

6 — Монтажные ленты (шины), облегчающие укладку кабеля. Необязательный элемент – кабель часто просто подвязывают к армирующей полимерной сетке, как показано на первой иллюстрации этой публикации.

7 — цементно-песчаная стяжка, толщиной от 20 до 50 мм, закрывающая кабель, становящаяся не только основой для последующего настила финишного покрытия пола (поз. 8), но и распределителем и аккумулятором выработанного кабелем тепла.

9 — соединительные муфты, обеспечивающие коммутацию нагревательного кабеля с проводами питания, или, как их еще называют, «холодными концами» (поз. 10).

11 — термодатчик в трубке, вмурованной в стяжке, для постоянного отслеживания температуры нагрева «теплого пола».

12 — Терморегулятор, расположенный в удобном для пользователя месте. Выполняет функции общей коммутации всех подходящих проводов («холодных концов», кабеля домашней электросети 220 В, сигнального провода термодатчика) и управления – отлаженная система будет поддерживать температуру нагрева поверхности, заданную пользователем, или по запрограммированному алгоритму.

Схема, безусловно, лишь примерная, и на деле могут быть как мелкие, так и довольно серьезные изменения, в зависимости от конструкции пола. Но общий принцип сохраняется: в любом случае – под нагревательным кабелем обязательно должен располагаться слой термоизоляции.

Стяжка, заливаемая поверх кабеля – это оптимальное решение. Но если посмотреть внимательнее на проекты, опубликованные в интернете, то видно, что иногда даже обходятся без нее. Пример показан на иллюстрации ниже.

Один из вариантов размещения нагревательного кабеля в «недрах» деревянного пола

В данном примере между лагами деревянного пола уложены жесткие плиты высокоэффективного утеплителя с внешним фольгированным покрытием. По ним произведена укладка нагревательного кабеля. Сверху кабель ничем не заливается – просто по лагам осуществляется монтаж половиц.

Да, такая схема тоже будет работать, но надо правильно понимать, что высокой эффективности ожидать от нее не приходится. Для создания каких-то «зон комфорта» – возможно, но в качестве альтернативы отоплению – и речи быт не может.
