Как подключить генератор трехфазного тока к сети дома

Hyundai создал уникальный генератор – однофазный и трехфазный (2 в 1)

Все вышеизложенное выглядит сложно, проблемно и, казалось бы, неразрешимо. Но сегодня корейская компания Хюндай предлагает легкое и простое решение. Ее новый трехфазный генератор – это устранение «головной боли» по поводу перекоса фаз и распределения мощности.Корейские инженеры создали универсальную мини-электростанцию, которая совмещает в себе сразу два вольтажа: 220В и 380В.

Уникальность прибора в том, что ген работает в двух режимах:

Вроде, как и все, – разочарованно скажете вы. Да нет. Совсем по-другому. Без урезания мощности в три раза и без явления, именуемого «перекос фаз». Практически, это прорыв, так сказать, революция в области фазности.Технология совершенно новая. Работает благодаря инновационному переключателю. Он называется Voltage Transfer Switch (переключатель предаваемого напряжения).

Как переключить схему двигателя в “Звезду” и в “Треугольник” вручную

Если не нужна никакая автоматика, а двигатель работает постоянно в “Звезде” или в “Треугольнике”, то используя рожковый ключ, можно переключить схему соединения обмоток вручную.

Шильдик двигателя 220 / 380 В 0,37 кВт

На оборотной стороне крышки борно, как обычно, приведена схема:

Схема подключения 220 – 380 на крышке двигателя

Двигатель питался напрямую от трехфазной сети 380 В через контактор и был собран в “Звезду:

Клеммы двигателя в подключены в схеме “Звезда”

Откручиваем гайки М4, снимаем перемычки и провода питания:

Разбираем схему, откидываем провода

Собираем схему в треугольник, на пониженное напряжение 220 В:

Собираем треугольную схему на 220 В

Переделка понадобилась в связи с тем, что нужно изменить скорость вращения двигателя, а для этого применить частотник. А частотники на такую мощность, как правило, однофазные. В результате – поехали!

Кстати, по частотникам планирую цикл статей, подписывайтесь!

Как подобрать ёмкости конденсаторов

Чтобы не вдаваться в подробности инженерного расчёта, используя громоздкие формулы, можно использовать простой и понятный расчёт ёмкости конденсатора, исходя из условия, что на каждые 100 Вт принимается 7 мкф. Если двигатель имеет мощность 1 киловатт (1000 Вт), то рассчитывается 7 умноженное на 10, в итоге получается 70 мкф.

Полученная ёмкость при расчёте не всегда может совпадать с табличными значениями выпускаемых конденсаторов. Для получения необходимой ёмкости нужно соединить конденсаторы параллельно между собой для суммарного значения расчётной ёмкости. Пусковые конденсаторы имеют сокращённое время работы только при пуске, что даёт возможность использования недорогих ёмкостей, специально предназначенных для этих целей.

Использовать можно плёночные конденсаторы или металлобумажные (МБГО, МБГЧ, К78−17, К75−12, БГТ и другие). Запас допустимого напряжения должен на 30% превышать напряжение питающей сети, что отражено на корпусе конденсатора.

Подключение электродвигателя 380 В на 220 В через конденсатор позволяет также изменить направление вращения электродвигателя.

Реверсное переключение можно производить при помощи магнитного пускателя. Необходимо на одну из обмоток (А) подать питание 220 В (фаза и ноль), а две другие обмотки (В и С), соединённых последовательно, подключить параллельно обмотке (А). К средней точке между обмотками (В и С) включают вывод конденсатора, а другой его вывод подключен либо к нолю, либо к фазе, что меняет направление вращения асинхронного электродвигателя.

Originally posted 2018-07-04 07:40:34.

Не рекомендуем:

1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
5. Пренебрегать правилом заземления самого корпуса генератора.
6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Примеры подключения и возможные варианты

Итак, в общем, схема подключения генератора к сети дома выглядит примерно так:

Обратим внимание на то, что не указано расположение счетчика, поскольку сейчас в частном жилом секторе подавляющее большинство приборов учёта находятся вне территории участка с домом или дачей. Поэтому на приведённом рисунке счётчик находится за пределами схемы

Согласно такой схеме подключения генератора к сети дома, он может обеспечить резервное питание при переключении. Переключатель на схеме может быть:

• С полностью ручным управлением, перекидной рубильник с двумя или тремя положениями. Третье положение можно использовать при необходимости стабилизировать напряжение, в ситуациях неполного отключения.
• С полуавтоматическим управлением, когда используется реле отключения генератора при возобновлении питания от внешней линии. Полуавтоматы, обеспечивающие только пуск генератора, при отключении внешнего питания используются реже.
• С полностью автоматическим управлением, когда и старт, и остановка генератора производится в автоматическом режиме.

Собственно говоря, это весь диапазон вариантов как подключить генератор к сети дома, схема приведенная выше универсальна

Но, обратим внимание на то, что данная схема подключения генератора к сети дома не обеспечивает бесперебойного питания нагрузки. Поэтому давайте посмотрим на другую картинку:

Обратим внимание, что это максимально полный вариант обеспечения резервного питания частного дома. Почему полный? Такое подключение генератора к сети загородного дома позволяет:

• Обеспечить бесперебойное питание нагрузки;
• Обеспечить гарантированное питание нагрузки, даже в условиях длительного отключения (если есть запас топлива для генератора);
• Позволяет переключение в ручной режим управления резервом;
• Позволяет использовать резервное питание без использования ИБП (полезно в случае запланированных отключений, о которых энергетики обычно сообщают заранее);
• Позволяет получить гарантированно стабильное напряжение в случае скачков напряжения во внешней линии.

Кстати, эта схема позволяет защитить потребителя даже от суровых пиков вроде подачи 380В вместо 220. На этой схеме подключения генератора к сети дома, ИБП – источник бесперебойного питания, должен иметь расчётную ёмкость и время поддержания напряжения в зависимости от потребляемой мощности. Чаще всего (что намного дешевле) это расчётная мощность критически важных потребителей. Чтобы обеспечить питание именно важных приборов, придётся изменить схему включения линий в электрическом щитке.

АВР – автоматика ввода резерва может быть в любом исполнении. Наличие в схеме ИБП позволяет сэкономить на полной автоматике. В приведенной схеме подключения генератора к сети дома всё питание осуществляется через ИБП, отсюда и бесперебойность, и гарантированность. Примерно так обеспечивается питание ЦОД (центры обработки данных) с большим количеством серверов, непрерывная работа которых обязательна. Но снижение цен на автоматику и ИБП позволяет и в частном доме получить такое же надёжное энергоснабжение.

Подключение генератора!

Итак, как же правильно подключить генератор? Способов подключения несколько.

1) Перекидной рубильник либо переключатель

Самый простой способ — это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору

Обращаем ваше внимание на то, что рубильник либо переключатель должен находиться после счётчика, но перед вводными автоматами

2) Простейший блок АВР на контакторах

Второй способ немного сложнее. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост.

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению. Также необходимо учесть, что для работы установки в автоматическом режиме, генератор должн быть оборудована электростартером.

Сообщества › Сделай Сам › Блог › “преобразователь однофазного тока в трёх фазный”.

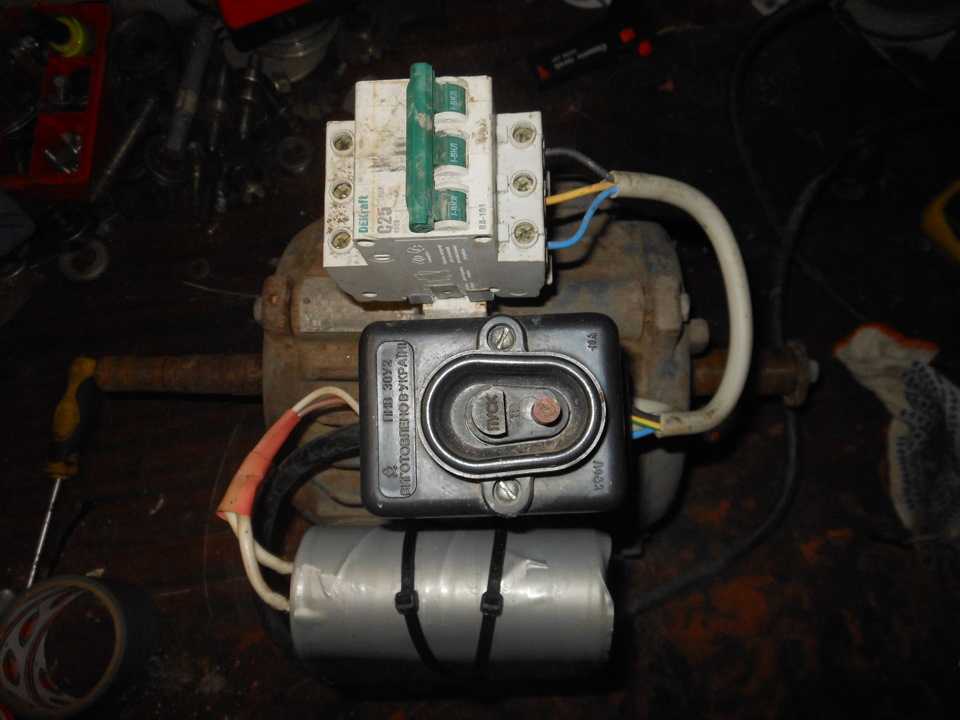

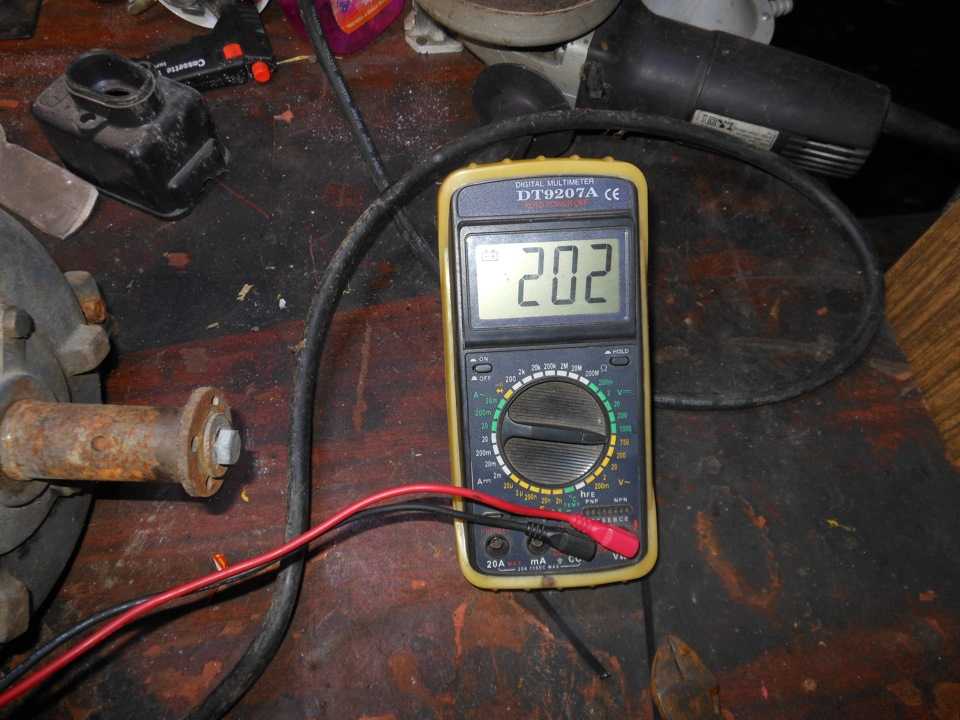

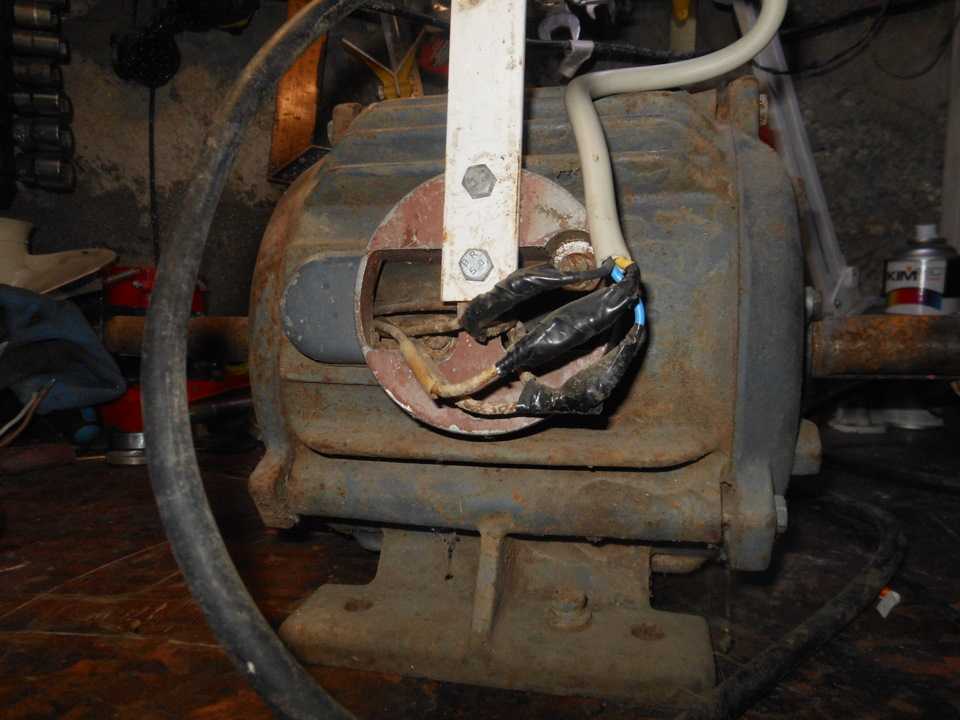

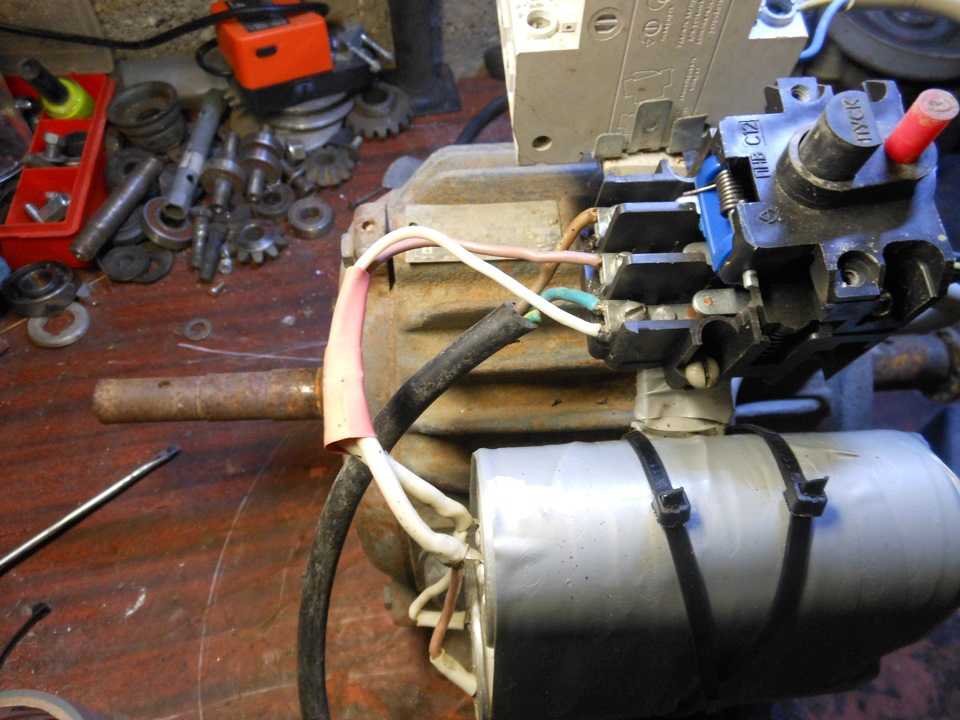

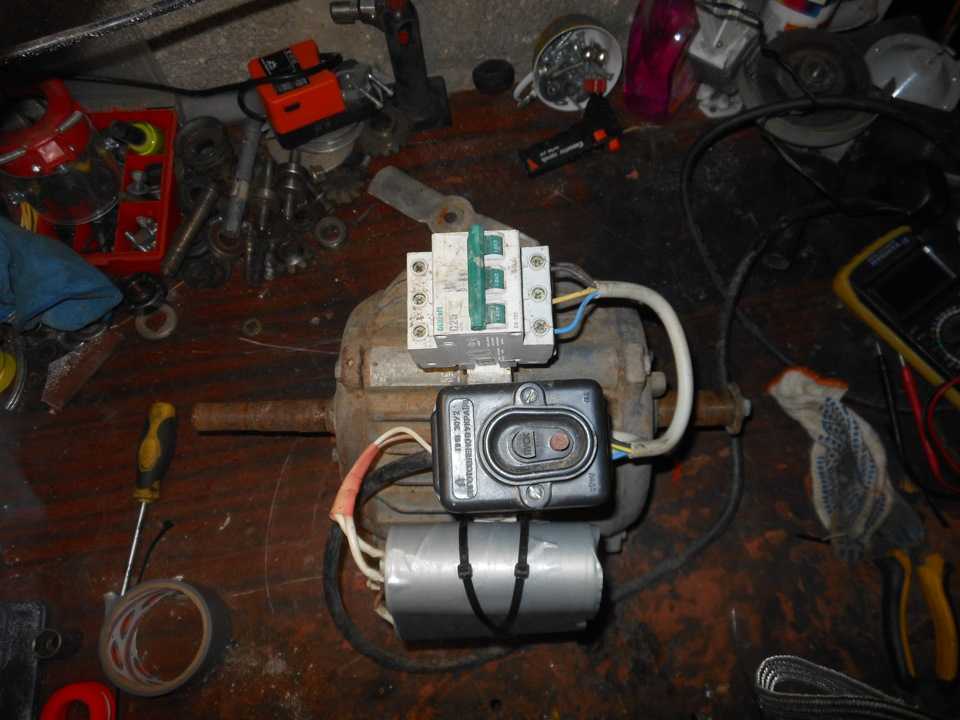

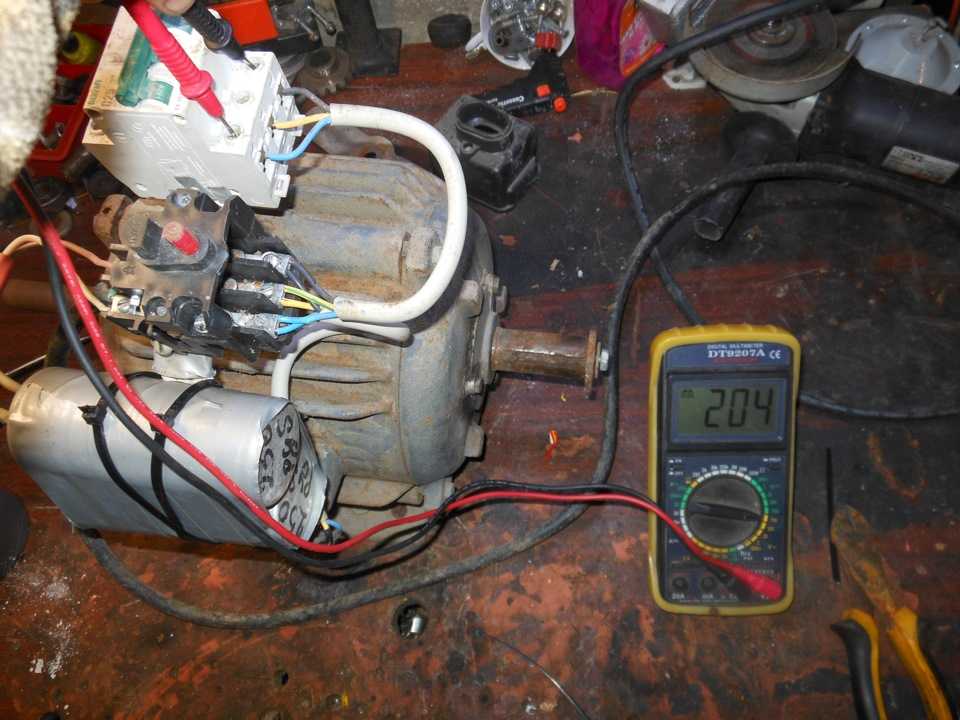

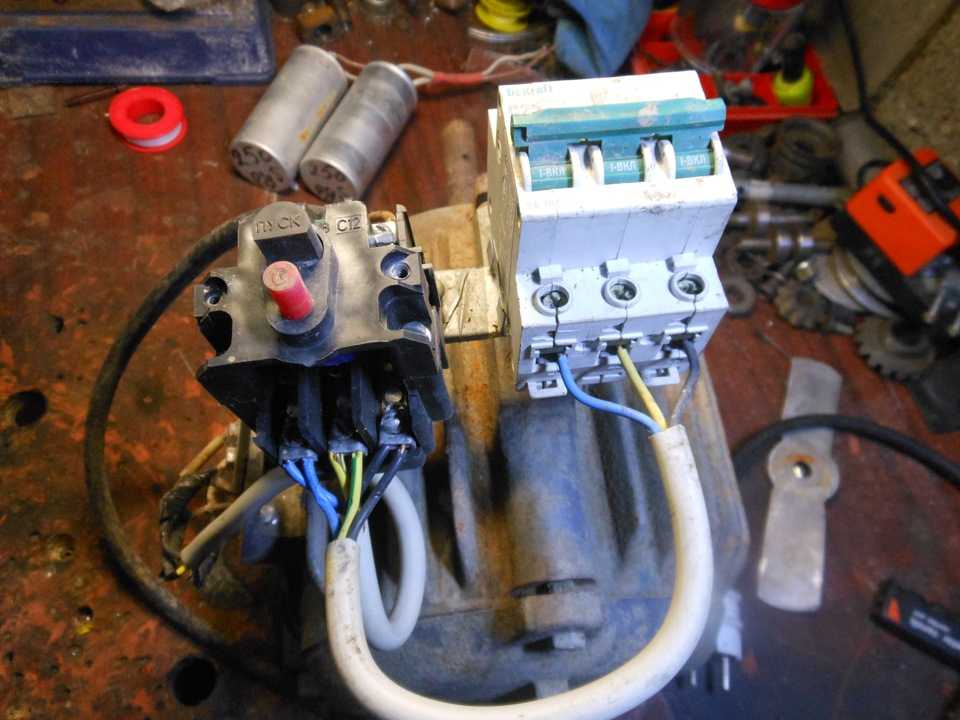

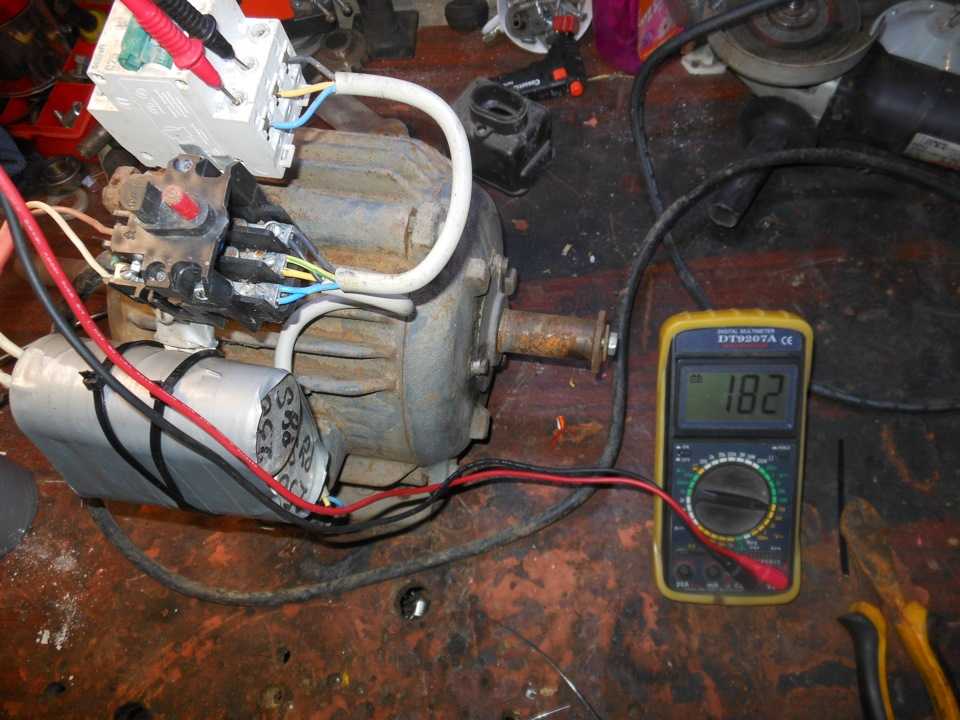

Всем привет !Очередная моя самоделка, которую я с успехом использую много лет.Не знаю как точно, по научному его назвать, но думаю “преобразователь однофазного тока в трёх фазный” подойдёт.Сказать честно, да и многие знают, какие мучения доставляют асинхронные эл. двигатели, при работе в однофазной сети, особенно при максимальной нагрузке.Однажды от папы услышал, что электрики както делают такие генераторы, но тогда ещё интернета не было спросить не укого, а те у кого спрашивал, не давали ответа (видимо не у тех спрашивал))) ).Вот тут то и начались эксерименты, а то, что из них вышло ниже на фото:

Данные двигателя

На что стоит обратить внимание при включении в однофазную сеть 3ех фазных электродвигателей:

• полезная мощность снижается до 70–80%,
• при рабочих значениях 380/220,Ỵ/Δ, подключать на одну фазу нужно треугольником. При соединении звездой не будет максимальной мощности,
• если на шильде указано только одно значение – 380В, звезда, тогда придется двигатель разбирать, чтобы сделать переключение на треугольник, что не совсем удобно. При возможности стоит поискать другой двигатель.

Реверс в однофазной сети

Существуют и другие варианты решения этой проблемы, но они более сложные и дорогостоящие.

Как видно из вышесказанного, трехфазные асинхронники – это довольно универсальные электрические машины. Они хорошо зарекомендовали себя в работе, их можно включать не так, как записано в паспорте, а также в зависимости от варианта исполнения, могут работать в самых разных условиях.

Как это работает?

Тот, кто боле-менее продвинут в компьютерных технологиях, хорошо знает, что такое Switch (свитч). Это своего рода многопортовый мост для соединения элементов компьютерной сети. Что-то подобное происходит и в генераторе. «Свич» переключает, только не порты, а обмотки – однофазную и трехфазную.Чтобы обеспечить это переключения из режима в режим, обмотки соединены зигзагообразно.

Последовательное соединение сменяется встречным. Получаемый зигзаг выполняет определенную функцию. Он делает так, что электродвижущая сила в однофазной обмотке идет обособленно и никак не зависит от трехфазной. Как, впрочем, и мощность, и сила тока.

Принцип работы однофазного двигателя

Основу устройства классического однофазного двигателя образуют две обмотки, которые находятся под прямым углом относительно друг друга. У каждой из них имеется свое предназначение, что подразумевается их названием:

• главная;
• вспомогательная.

Эти обмотки могут включать в себя несколько секций, что определяется числом полюсов.

Решив использовать для подключения к дому асинхронный однофазный двигатель, следует изначально помнить о том, что он имеет определенные ограничения. Возможности статора заложены его конструкцией, которая и определяет, для решения каких задач он может использоваться. Речь идет о том, что при создании каждого электродвигателя заранее учитываются, какая из задач будет для него самой значимой: обеспечение максимального КПД, вращающего момента, рабочего цикла и пр.

Подобные асинхронные двигатели создают в процессе эксплуатации более высокий уровень шума, нежели двухфазные аналоги, что связано с наличием у них пульсирующего поля. У двигателя же с двумя фазами этот недостаток проявляется в меньшей степени, поскольку они оснащены пусковым конденсатором. Именно последнее устройство и создает условия для плавной работы электродвигателя.

Асинхронные однофазные двигатели требуют учета определенных правил их эксплуатации, чем они выделяются на фоне трехфазных аналогов. Недопустимым считается включение однофазных двигателей в режиме «холостого хода». Работа при малых нагрузках приводит к сильному их нагреву. Оптимально, когда такой двигатель работает при нагрузке, которая составляет более 25% от полной.
