Установка электрического накопительного водонагревателя своими руками: схемы подключения

Подключение к водопроводу

Сегодня используются четыре основных схемы такого подключения:

• Для настенных агрегатов применяется соединение через трехходовой канал. При определенных и заранее заданных условиях, встроенный в нагреватель термостат производит переключение клапана, что позволяет горячей жидкости циркулировать по змеевику-нагревателю, расположенному в накопителе. Как только нужная температура достигается, в систему поступает сигнал, прекращающий циркуляцию. Такая схема подключения бойлера к котлу требует наличия специального расширительного бачка и циркуляционного насоса.
• Система двух насосов, при которой работа отопительного устройства производится только в одну сторону. Когда надо нагреть воду в накопительном баке, система циркуляции отопительного контура отключается и появляется возможность для продвижения жидкости в накопитель. После того, как происходит нагрев до нужной температуры, теплоноситель вновь начинает циркулировать в отопительной системе, но нагрев воды прекращается. Такое подключение бойлера к котлу имеет один существенный недостаток: периодически приходится прерывать процесс отопления жилища.
• Подключение бойлера к системе с несколькими контурами. Подобный вариант применяется тогда, когда для обогрева строения одновременно применяется несколько нагревателей. Для нормального функционирования такой системы нужно скрупулезное регулирование посредством вентилей.
• Подключение через «стрелку» — гидравлический коллектор. Подобную схему используют тогда, когда от одного отопительного прибора работает и «теплый пол», и основное отопление. Бойлер, нагревающий воду от газового котла, также подключается к такой гидравлической стрелке.

Для соединения труб лучше всего использовать шаровые краны. При этом на оборудовании имеется 2 разъема:

• синий – для холодной воды;
• красный – для горячей воды.

https://youtube.com/watch?v=M2_WSzsUzxE%3F

Применение водонагревателя

Подключение водонагревателя не считается сложным процессом и является доступным для каждого. Некоторые люди говорят о том, что его можно использовать для отопления, но это бывает крайне редко. Применять его можно, но только в том случае если ваше помещение не будет иметь сложную систему. Если вам необходимо обогреть 10 квадратных метров, то его мощности вполне хватит на это помещение. Если вы желаете произвести подключение водонагревателя для того, чтобы он смог обогреть небольшой домик, тогда вам может потребоваться установка циркуляционного насоса. Если этого не сделать, тогда горячая вода просто не сможет распространяться по помещению.

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

• Давать хозяину возможность в течение всего срока его эксплуатации.
• Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Основной процесс

Инструкция по подключению бойлера к электросети будет предоставлена с того места, когда вся отопительная система будет подведена к месту установки агрегата. Все, что Вам остается – повесить водонагреватель на стену и подсоединить его к электропитанию.

Крепление к стене

Рассмотрим более сложный вариант, когда будет применяться установка бойлера накопительного типа, т.к. монтаж проходного водонагревателя менее трудоемкий (из-за меньшего веса и габаритов изделия). Сначала нужно разметить стену в соответствии с размещением креплений. Для этого отмеряем расстояние, необходимое для установки крепежных ушей, и переносим его на стену. Обязательно используйте строительный уровень, чтобы уши были размещены строго горизонтально.

Любой перекос повлияет на работоспособность агрегата, а следовательно, на его срок службы и эффективность использования. Бак должен быть размещен идеально ровно как в горизонтальной, так и в вертикальной плоскости.

После разметки берем дрель, засверливаем отверстия в стене и вбиваем в них дюбеля. Далее вкручиваем в них анкерные крюки и вешаем бойлер на стену, как показано на фото ниже.

Не переживайте за декоративную отделку стен. Если даже уже сделан ремонт в квартире, при аккуратном монтаже Вы не повредите поверхность. Подробную инструкцию по установке и подключению бойлера настенного типа Вы также можете увидеть на видео примере:

Как установить водонагреватель на стену

Подключение проводов

Когда водонагреватель будет надежно закреплен на стене, требуется самостоятельно подвести к нему электропроводку. Рассмотрим два существующих варианта подключения проводки от счетчика.

Вариант 1 – Питание от розетки

Такой вариант используется, если мощность агрегата не превышает 3,5 кВт. В этом случае необходимо подвести розетку к месту подключения бойлера к электрической сети, как показано на схеме выше. Минимальное сечение кабеля должно составлять 2,5 мм.кв. (жилы медные). Рекомендуется заблаговременно осуществить расчет сечения кабеля, чтобы он смог выдержать возникающие нагрузки.

Вариант 2 – Питание от щитка

Если Вы приобрели устройство мощностью свыше 3,5 кВт, использовать питание от розетки запрещается, ведь она попросту не выдержит такой нагрузки. В этом случае необходимо подвести к водонагревателю кабель напрямую от распределительного электрощитка, установленного в квартире либо доме.

Следует обратить Ваше внимание на то, что подключение бойлера к однофазной сети можно осуществлять в том случае, если его мощность составляет не более 4 кВт. Если номинальная мощность выше, обязательно сеть должна быть трехфазной (напряжение 380 Вольт)

После того как Вы определитесь со способом подключения бойлера к электричеству, нужно самому запитать устройство и переходить к следующему этапу. На видео ниже рассматриваются различные схемы подключения водонагревателя:

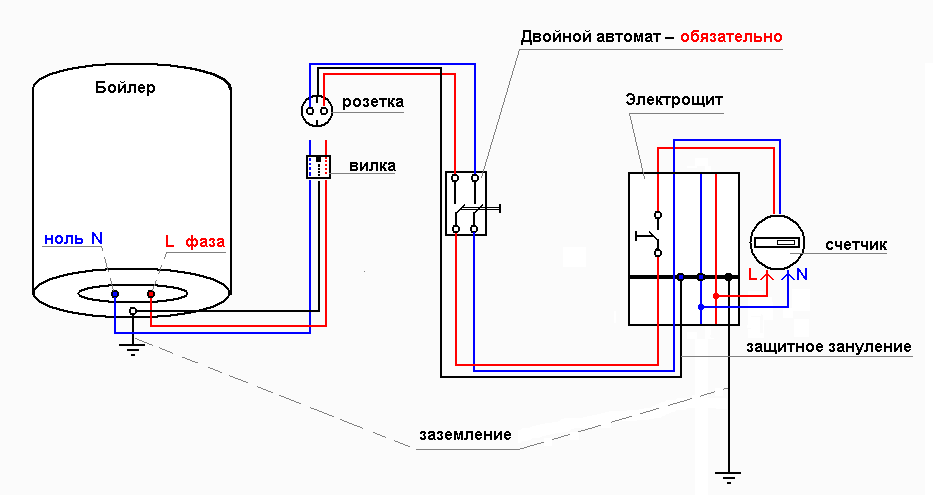

Электрические схемы монтажа

Установка защиты

Так как при создании системы отопления Вы будете иметь дело с мощным оборудованием, а также близким расположением воды и тока, необходимо позаботиться о защите бойлера и самого себя.

В первую очередь нужно осуществить подключение УЗО и автоматического выключателя к линии, которая будет обслуживать агрегат. Если питание будет происходить от розетки, устанавливать защитную аппаратуру рекомендуется на распределительном щитке. В том случае, если питание будет происходить напрямую от щитка, устройства защиты должны быть вблизи самого объекта чтобы можно было удобно и безопасно осуществлять его обслуживание. Не забываем о том, что при близком размещении УЗО и АВ необходимо обеспечить защиту устройств от попадания влаги. Для этого рекомендуется помещать изделия в герметичный короб.

В сети 220 В необходимо обязательно подключать электробойлер через двухполюсный автоматический выключатель

Помните важное правило — автоматика устанавливается с верхним подключением вводной фазы и нуля

Первый запуск

Когда все электромонтажные работы будут окончены, следует переходить к пуску оборудования. Первым делом необходимо проверить все соединения проводов и труб на целостность и герметичность. Если никаких отклонений не обнаружено, можно приступать к включению электропитания. Для этого сначала открываются задвижки на трубах (холодного и горячего контура), после чего можно включать автомат и УЗО. Настоятельно рекомендуем просмотреть видео инструкцию, в которой весь процесс рассмотрен наглядно:

Видео урок: подключение электрического бойлера к сети и трубопроводу

https://youtube.com/watch?v=3MPlGi1Zqss

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

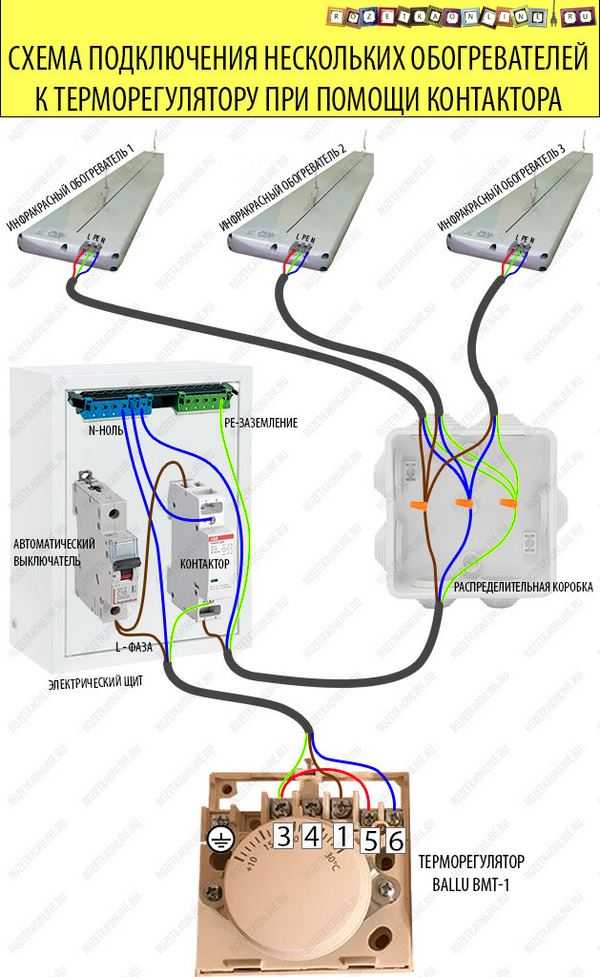

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Этап №2: подсоединение водонагревателя к электричеству

Подобные электрические приборы как бойлеры, обладают довольно высокой мощностью, соответственно требования к электросети у них высокие.

Несколько вариантов подключения, рекомендованных специалистами:

Чтобы верно произвести подключение вам нужно протянуть от распределительного щита дома/квартиры отдельный кабель, сечение медной жилы которого должно составлять не меньше 2,5 мм
А распределительный щит, в свою очередь, должен быть оборудован прибором УЗО, который защитит вас и других жильцов дома от поражения током, в случае попадания электричества на поверхность бойлера, то есть на корпус. Обратите внимание, возможно, УЗО (устройство защитного отключения) предлагается вам в комплекте с самим водонагревателем. Наиболее простая схема подсоединения водонагревателя предполагает подключение изделия в розетку

В таком случае бойлер обязательно должен быть заземлен, для чего вам понадобится трехполюсная розетка. Очень важно, чтобы розетка была защищена от попадания влаги
Мы всегда должны помнить, что подключение электрического прибора осуществляем в ванной комнате. Однако столь простая схема подсоединения в розетку походит лишь простым не слишком мощным устройствам. Так как большая мощность бойлера заставит розетку слишком нагреваться, что приведет к ослаблению соединения вилки и розетки

А подобное явление чревато образованием зазора между контактами, ведущим к появлению искры. В конечном счете, вы можете получить возгорание розетки, поломку дорогостоящего прибора и целый пожар в ванной комнате.
Более безопасный способ подключения водонагревателя предполагает минимизация соединений электрических кабелей в помещении столь высокой влажности. Для подобной операции вам нужно протянуть кабель от электрического щита к водонагревателю без розеток. Специалисты рекомендуют выделить для устройства персональный распределительный щит, который, в свою очередь, должен располагаться в коридоре, главное – не в ванной и не кухне.
На вопрос, как подключить бойлер к электричеству, может ответить третий вариант подсоединения: использование автоматического выключателя (автомата). Этот вариант хорошо тогда, когда нет ни вилки, ни розетки, тогда функция выключения устройства будет возложена на автомат. Преимущество подобного прибора в том, что он может сохранить бойлер в целости и сохранности в случае скачков тока в сети. Подбирая автоматический выключатель, обратите внимание на модели, которые лишены высокой чувствительности, иначе прибор будет выключаться постоянно. Специалисты рекомендуют использовать для мощных устройств автоматы, рассчитанные на силу электрического тока – 16 А. Помните, автомат защищает лишь электрические приборы от любых повреждений, а нас – устройство защитного отключения (УЗО).

Обратите внимание: сила тока, на которую рассчитано УЗО, должна быть немного меньше, нежели сила электрического тока защитного автомата. В таком случае, если произойдет скачек тока, автомат сможет отключиться раньше, нежели УЗО выйдет из строя

Итог наших вариантов:

1. Распределительный щит: можно подключить прибор и в общий щит, но лучше сделать индивидуальный.
2. Трехжильный кабель соответствующей длины.
3. Защитный автоматический выключатель, рассчитанный на электрический ток не более 16 А.
4. УЗО с электрическим током не меньше 30 мА, которое, в свою очередь, рассчитано на работу в электрической сети не более 16 А.

На рисунке изображена примерная схема подсоединения водонагревателя к электросети.

Нужно выбрать удобное место для установки бойлера

Очень важно во время работ с электричеством соблюдать все правила безопасности и рекомендации специалистов. Работа сложная, но возможная, поэтому проявите внимательность и не рискуйте без точных знаний

https://youtube.com/watch?v=HA9JlpwQXTI

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

• перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
• маркер;
• рулетка для измерений;
• сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
• защитный клапан;
• лента ФУМ;
• дюбеля и крепежные крюки;
• строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

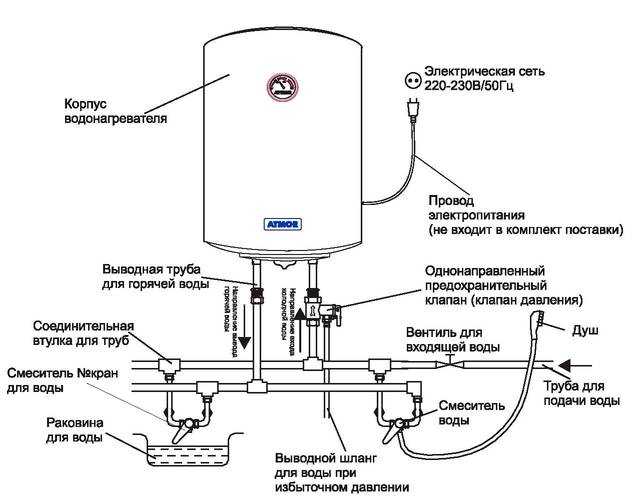

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Схема газового водонагревателя

Удачной работы!

Основные монтажные работы

1. Крепление водонагревателя к стене – первым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера. Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

1. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:

подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм. кв.;
прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки

Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

1. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

1. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство. После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Подключение водонагревателя (бойлера) к водопроводу в квартире

Внимательно посмотрите на бак. Видите два резьбовых штуцера? Как раз они и будут задействованы в процессе подключения. Некоторые модели оснащают еще и третьим штуцером. Его обычно используют при демонтаже бойлера, когда возникла необходимость слить воду. О самом процессе слива мы поговорим чуть позже, а пока вернемся к основным штуцерам. Там, где виднеется синее кольцо, будет вход холодной воды, красное кольцо идет на горячую воду.

Давайте определимся, каким способом мы будем подключать бойлер. Для подсоединения можно использовать полипропиленовые или металлопластиковые трубы, а также обычные гибкие шланги. Последний вариант самый простой и доступный, но не забывайте, что такие шланги имеют узкий проход. На производительность водонагревателя это повлияет не самым лучшим образом. Металлопластик устанавливают все реже, поскольку его вытесняет отличный во всех отношениях материал полипропилен. Его мы и рекомендуем в качестве основного материала для подключения.

Не исключено, что вам придется повозиться с полипропиленовыми трубами. Но не забывайте, что само подключение будет более надежным, да и выглядит данный материал куда лучше, чем какие-то шланги. Что касается диаметра штуцеров, в большинстве случаев он равен 15 мм.

Что понадобится для подключения водонагревателя?

Составляем список необходимых материалов и отправляемся в ближайший строительный или хозяйственный магазин. Обязательно покупаем парочку полипропиленовых муфт с креплением типа «американка» и два шаровых крана из латуни и полипропилена, латунный тройник. В качестве предохранителя возьмем клапан обратно-предохранительный. Можно взять у знакомых или приобрести отдельно специальный аппарат, предназначенный для пайки труб.

Сколько метров полипропиленовой трубы брать? Одного метра будет вполне достаточно. Не забудьте также приобрести две соединительные муфты.

Многие спрашивают: а зачем вообще эти муфты с «американками»? Они обеспечивают гладкий переход на полипропилен с металлической резьбы. К тому же, такое соединение позволяет легко демонтировать бойлер, если возникнет необходимость.

Мы взяли два шаровых крана: полипропиленовый и латунный. Полипропилен ставим на выходе из бойлера, чтобы можно было перекрывать воду. Что касается обратно-предохранительного клапана, он выполняет сразу несколько функций и крайне необходим:

• Следит за давлением и предотвращает его скачки в баке
• Всю лишнюю воду сбрасывает в канализацию
• Не дает воде двигаться в обратном направлении

Как слить воду из водонагревателя в квартире

Выше мы упомянули о третьем штуцере на бойлере, который предназначен для слива воды. К сожалению, далеко не все водонагреватели имеют отдельный выход для оттока жидкости. Проблема решается установкой латунного или пропиленового тройника на выходе горячего потока воды или прямо на входе перед обратно-предохранительным клапаном. Уже сбоку на этот тройник мы поставим шаровой кран с бабочкой. Берите латунный – это самый лучший вариант.

Предварительно натягиваем на кран какой-нибудь шланг (можно взять обычный поливочный). Если возникнет необходимость слить воду, просто подставляем под шланг какую-нибудь емкость и ждет, пока не вытечет вся вода.

Итак, вы воспользовались нашими рекомендациями, успешно повесили и подключили бойлер. Осталось только одно – проверить, насколько герметичны соединения. Нигде ничего не пропускает? Поздравляем! Вы сэкономили немало денег на услугах специальной бригады и освоили еще один навык – подключение водонагревателя своими руками. Это оказалось проще, чем вы думали, не так ли?

В качестве бонуса — видео-инструкция по подключению бойлера. Смотрите и берите пользу.

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Шаг 2 – Крепим корпус на стену

Тут все просто – выбираем подходящее место установки электрического проточного водонагревателя и засверливаем отверстия для его крепления. Обычно в комплекте идут либо кронштейны, либо специальные петли

Единственно, но очень важное условие – устройство должно быть закреплено идеально ровно во всех плоскостях. Даже небольшой перекос может стать причиной выхода ТЭНа из строя (нагревательный элемент будет не полностью покрыт водой и перегорит через время)

Чаще всего проточные водонагреватели, работающие от электросети, устанавливают на кухне (для мытья посуды) либо в ванной комнате (для купания). В первом случае из-за небольших габаритов устройства его можно установить под мойкой, а во второй случае – под раковиной, что также позволит сэкономить свободное пространство. В любом варианте без сверления не обойтись, так что подготовьте правильное сверло — по бетону для плитки либо по дереву для крепления на деревянной стене.

Как подключить бойлер, схема подключения бойлера с учетом ограничения выделенной мощности

   Любая проводка проектируется и монтируется под определённые нагрузки. Они назначаются электро-снабжающей организацией. В современной квартире у владельца жилплощади работает большое количество электрических приборов. Они могут легко превысить тот лимит мощности, который для них выделен. Эксплуатировать домашнюю проводку таким образом опасно: она может перегреться и создать пожар.

   Чтобы его предотвратить требуется отключать мощные потребители при создании критических нагрузок. Учитывая то, что ТЭН бойлера включается периодически для подогрева воды, температура которой быстро не снижается, то его нагрев обычно и приостанавливают, обеспечивая работу других приборов, например, холодильника, стиральной или посудомоечной машины.

   С этой целью используют электронное устройство, обладающее функциями:

   В качестве такого прибора можно использовать заводской ограничитель мощности ОМ-110.

   Как подключить бойлер, схема подключения ограничителя мощности

   Он предотвратит частые отключения сети автоматическим выключателем от перегрузок, создаст нормальный режим потребления электроэнергии для всех подключенных электроприборов. Ограничитель мощности ОМ-110 предназначен для работы с нагрузками до:

Как установить проточный напорный водонагреватель

1. Приготовьте инструменты и материалы

• Водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• сверло по керамике;
• уровень;
• молоток;
• гаечные ключи;
• отвёртка;
• рулетка;
• карандаш;
• дюбели или шурупы;
• ФУМ-лента;
• 2 гибких шланга;
• 2 тройника диаметром ½ дюйма;
• 2 крана Ду15;
• кабель ПВС 3 × 4;
• дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

YouTube-канал Clage Russia

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

5. Подключитесь к электросети

YouTube-канал Clage Russia

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

• https://www.asutpp.ru/podklyuchenie-vodonagrevatelya.html
• https://stoki.guru/santehnika/boylery-i-vodonagrevateli/ustanovka-vodonagrevatelya-svoimi-rukami-osobennosti-i-video.html
• https://lifehacker.ru/ustanovka-vodonagrevatelya/
