Дифференциальная защита шин (дзш)

Отключение от технологических защит

Мощные двигатели 6(10) кВ являются сложными устройствами с рядом вспомогательных систем. Например, системой обеспечения давления масла в подшипниках двигателя. Или системой принудительного охлаждения. Кроме того в двигатель могут устанавливаться термодатчики со своим блоком контроля.

Такие системы образуют собственные технологические защиты двигателя, с которыми должен взаимодействовать терминал релейной защиты.

Это взаимодействие осуществляется через дискретные входы терминала

ВАЖНО!

При отключении синхронного двигателя защита должна действовать не только на выключатель в ячейке 6(10) кВ, но и на автомат гашения поля, который обесточивает цепь возбуждения СД.

В следующий раз мы рассмотрим дуговую защиту ячеек КРУ и завершим цикл статей по типовым присоединениям 6(10) кВ.

На рисунке

Терминал защиты и автоматики двигателя 6(10) кВ типа БМРЗ-УЗД.

Разработчик НТЦ «Механотроника», www.mtrele.ru

Терминал содержит все перечисленные в статье защиты и автоматику

Классификация реле

При рассмотрении данной темы нельзя не остановиться на видах релейной защиты. Классификация реле представлена следующим образом:

• Способ подключения: первичные (включаются в цепь оборудования напрямую) и вторичные (подключение осуществляется через трансформаторы).
• Вариант исполнения: электромеханические (система подвижных контактов расцепляет схему) и электронные (отключение происходит с помощью электроники).
• Назначение: измерительные (осуществляют замер напряжения, силы тока, температуры и других параметров) и логические (передают команды другим устройствам, осуществляют выдержку времени и т.д.).
• Способ воздействия: релейная защита прямого воздействия (связана механически с отключающим аппаратом) и косвенного воздействия (осуществляют управление цепью электромагнита, который отключает питание).

Что касается самих видов РЗА, их множество. Сразу же рассмотрим, какие бывают разновидности реле и для чего они используются.

1. Максимальная токовая защита (МТЗ), срабатывает если ток достигает заданной производителем уставки.
2. Направленная максимальная токовая защита, помимо уставки осуществляется контроль направления мощности.
3. Газовая защита (ГЗ), используется для того, чтобы отключать питание трансформатора в результате выделения газа.
4. Дифференциальная, область применения – защита сборных шин, трансформаторов, а также генераторов за счет сравнения значений токов на входе и выходе. Если разница больше заданной уставки, релейная защита срабатывает.
5. Дистанционная (ДЗ), отключает питание, если обнаружит уменьшение сопротивления в цепи, что происходит в том случае, если возникает ток КЗ.
6. Дистанционная защита с высокочастотной блокировкой, используется для отключения ВЛ при обнаружении короткого замыкания.
7. Дистанционная с блокировкой по оптическому каналу, более надежный вариант исполнения предыдущего вида защиты, т.к. влияние электрических помех на оптический канал не такое значительное .
8. Логическая защита шин (ЛЗШ), также используется для выявления КЗ, только в этом случае на шинах и фидерах (питающих линиях, отходящих от шин подстанции).
9. Дуговая. Назначение – защита комплектных распределительных устройств (КРУ) и комплектных трансформаторных подстанций (КТП) от возгорания. Принцип работы основан на срабатывании оптических датчиков в результате повышения освещенности, а также датчиков давления при повышении давления.
10. Дифференциально-фазная (ДФЗ). Применяются для контроля фаз на двух концах питающей линии. Если ток превышает уставку, реле срабатывает.

Отдельно хотелось бы также рассмотреть виды электроавтоматики, назначение которой в отличие от релейной защиты наоборот включать питание обратно. Итак, в современных РЗА используют автоматику следующего вида:

1. Автоматический ввод резерва (АВР). Такую автоматику часто используют при подключении генератора к сети, как резервного источника электроснабжения.
2. Автоматическое повторное включение (АПВ). Область применения – ЛЭП напряжением 1 кВ и выше, а также сборные шины подстанций, электродвигатели и трансформаторы.
3. Автоматическая частотная разгрузка, которая отключает сторонние приборы при понижении частоты в сети.

Помимо этого существуют следующие виды автоматики:

Вот мы и рассмотрели назначение и области применения релейной защиты. Последнее, о чем хотелось бы рассказать – из чего состоит РЗА.

Особенности: релейная защита и автоматика

Созданная в энергосистеме на основе регулярного совершенствования автоматика и служба релейной защиты, или иными словами РЗА, регулирует дополнительно многие другие сложные процессы.

А именно такие как:

• Системы управления, включающие дистанционные, местные и удаленные способы;
• Блокировка некоторых устройств;
• Цепи сигнализации;
• Измерение электрических величин;
• Анализ качества сделанных замеров.

Довольно сложная первоначальная конструкция, выполненная на основе электромеханических изделий, постоянно совершенствуется. Для работы защиты вводятся принципиально новые технологические разработки. Их объединяет практически неизменный алгоритм происходящих процессов, каждый из которых изменяется и совершенствуется для каждого конкретного случая.

Ответственный подход к безопасности и надежности применение электроэнергии обозначило основные требования, которым должна соответствовать система РЗИА. Однако, стоит отметить, что такое устройство также относится к техническим и обладает возможностью нарушения работоспособности.

Нарушение работы системы возможно при:

• Неисправности внутри защиты;
• Частых срабатываниях;
• Ложной работе.

Для исключения вероятности отказов в процессе эксплуатации осуществляется разработка проекта, монтирование и автоматизация обслуживания оборудования релейной защиты с учетом всех разработанных требований. Устройства базовой защиты объединяют между собой алгоритм процессов, которые модернизируются для каждого определенного случая.

Среди основных функций защитных устройств нужно выделить такие как:

• Блок наблюдения;
• Логики;
• Сигнализации;
• Селективности;
• Быстродействия;
• Чувствительности.

Основная функция блока наблюдения заключается в мониторинге происходящих электрических процессов в тщательно продуманной системе, на основе проведенных замеров от трансформаторов тока или напряжения. Выходные сигналы могут передаваться с логической схемы для сравнения с заданными величинами отклонений.

Принцип действия исполнительного блока характеризуется тем, что он постоянно находится в готовности к срабатыванию происходящих команд логического блока. При этом происходит переключение электрооборудования по заранее предусмотренному алгоритму, исключающему повреждение оборудования. Блок сигнализации отвечает за основные процессы защиты, которые происходят настолько быстро, что не успевают произойти слишком сильные изменения и нарушения.

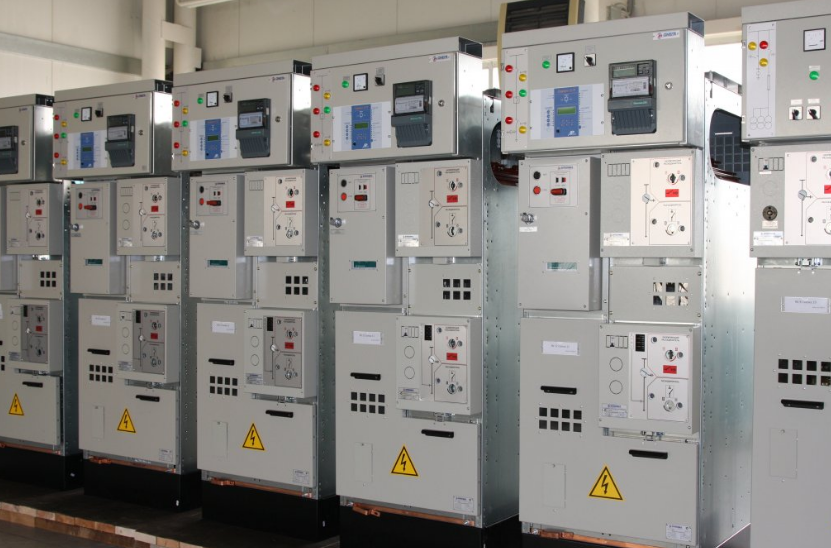

Требования нормативных документов

Необходимо отметить, что требования и методы испытаний дугостойкости элементов оборудования КРУ, требования к быстродействию и типу дуговой защиты, сегодня не регламентированы. В существующих директивных (Приказы РАО «ЕЭС России» от 01.07.98 N 120 «О мерах по повышению взрывопожаробезопасности энергетических объектов» и от 29.03.2001 N 142 «О первоочередных мерах по повышению надежности работы РАО «ЕЭС России») и нормативных («Правила технической эксплуатации электрических станций и сетей», 15-я редакция, п. 5.4.19) документах существуют лишь требования о необходимости наличия быстродействующей защиты от дуговых коротких замыканий внутри шкафов КРУ.

В итоге можно сформулировать следующее основное требование к защите ячеек КРУ от дуговых замыканий:

Полное время ликвидации КЗ не должно привышать 60 мс.

Файл-архив ›› Типовые схемы защит ПС 150- 110/ 35/ 10-6 кВ с использованием реле МРЗС Киевприбор

Настоящая работа предназначена для работников проектных и эксплуатационных организаций, а также предприятий изготовителей электротехнического оборудования при использовании устройств серии МРЗС-05 производства ПО «Киевприбор». Работа содержит комплекты схем защиты линий, секционных выключателей, вводов напряжением 6-10кВ с различными типами выключателей на переменном и постоянном оперативном токе.

Схемы разработаны для применения на ПС 150/35/10-6кВ и РП. В схемах разработаны  АЧР, ЛЗШ, УРОВ, и АВР со схемой восстановления нормального режима, которые выполняются по усмотрению заказчика или проектной организации.

Надежность ЛЗШ

ЛЗШ, с точки зрения тестирования на работоспособность, имеет отличие от прочих видов защит. Она редко срабатывает при испытаниях сотрудниками измерительных лабораторий. Объясняется это тем, что ЛЗШ отводится менее значимая роль, соответственно, она имеет более длительные по времени выдержки срабатывания и просто не успевает опередить другие виды защит.

Чаще всего логическая защита шин даёт сбой вследствие КЗ трансформатора тока либо его виткового замыкания. К счастью, происходит такое довольно редко. В этом случае трансформатор просто не в состоянии корректно измерить протекающий через контролируемую им шину ток. Поэтому не может сформироваться сигнал блокировки защиты ЛЗШ, что приводит к её непреднамеренному срабатыванию.

Важно! Перед отключением проводов от трансформатора тока его выводы требуется замкнуть между собой. В противном случае в обмотке ТТ возможно наведение высоковольтного потенциала, который опасен для жизни обслуживающего персонала и может привести к повреждению оборудования

ЛЗШ является сравнительно простой и действенной системой по обеспечению бесперебойной работы энергосистемы. Её применение ощутимо снижает негативные последствия аварийных ситуаций, а также существенно уменьшает риск их возникновения.

РЗА: расшифровка

Расшифровка РЗА обозначает релейный захист в современной системе электрической цепи.

Среди основных элементов современной электроэнергетики можно выделить такие как:

• Опоры линий электропередач;
• Переплетения проводов;
• Подстанции и электростанции.

Определить все виды релейной защиты и их назначение может только опытный инженер-релейщик, а также существует специальный учебник для начинающих и чайников. Несмотря на высокую надежность, даже при надежной, качественной защите, электрические системы рано или поздно повреждаются и приводят к возникновению различных аварийных ситуаций. Микропроцессорные системы позволяют управлять энергетическими блоками так, чтобы потребители совершенно не замечали последствий возникающих повреждений и нежелательных воздействий. Из-за недостатка времени и надобности высокой точности выполняемых действий, управление устройствами происходит при помощи систем автоматики и релейной защиты.

Важно! Релейная защита – огромная управляющая система, при воздействии которой происходит оперативная блокировка и действие целенаправленных элементов между собой

ОБЩИЕ ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ ЗАЩИТНЫХ РЕЛЕЙНЫХ УСТРОЙСТВ

Защитные устройства на базе реле разнообразны и могут быть построены по отличающимся принципиальным схемам, реализованным на различной элементной базе.

Общим для всех устройств релейной защиты является наличие одних и тех же функциональных блоков:

• измерительных органов;
• логики;
  исполнительных устройств;
• сигнализации.

Измерительный орган реле получает в непрерывном режиме информацию о состоянии контролируемого объекта, которым может быть отдельная установка, элемент или участок электрической сети. Существует несколько подходов к классификации структурных блоков релейных защит.

Измерительные релейные органы иногда называют пусковыми, но это не меняет сути. Контроль состояния объекта заключается в получении и обработке технических параметров электроснабжения – тока, напряжения, частоты, величины и направления мощности, сопротивления.

В зависимости от значения этих параметров, на выходе релейного органа измерения формируется дискретный логический сигнал («да», «нет»), который поступает в блок логики.

Логический орган, получив дискретную команду релейного блока измерения, в соответствии с заданной программой или логической схемой формирует необходимую команду исполнительному блоку или механизму.

Блок сигнализации обеспечивает работу сигнальных устройств, которые отображают факт срабатывания релейного защитного комплекта или отдельного его органа.

Для успешного выполнения своего предназначения, УРЗА должны обладать определёнными качествами. Выделяют четыре основных требования, которые предъявляются к аппаратуре РЗ. Рассмотрим их по отдельности.

Селективность.

Это свойство защитных систем заключается в выявлении повреждённого участка электрической сети и выполнении отключений в необходимом и достаточном объёме с целью его отделения. Если в результате работы защитной автоматики произошло излишнее отключение оборудования системы электроснабжения, такое срабатывание автоматики называется неселективным.

Различают системы защитной автоматики с абсолютной и относительной селективностью. К первому типу относятся устройства, реагирующие только на нарушения режима строго в пределах защищаемого участка.

Примером такой защитной системы может служить дифференциальный токовый защитный комплект, срабатывающая только при повреждениях между точками сети, в которых контролируется разность токов.

Относительной селективностью обладают системы максимального тока, которые, как правило, реагируют на нарушения режима на участках, смежных с непосредственно защищаемой ими зоной. Обычно во избежание неселективного срабатывания, такие системы автоматики имеют искусственную выдержку времени, превосходящую время срабатывания защитных комплектов на смежных участках.

Примечание. Искусственной называют выдержку времени, создаваемую специальными органами задержки срабатывания (реле времени).

Быстродействие.

Отключение повреждённого участка или элемента сети должно быть осуществлено как можно быстрее, что обеспечивает устойчивость работы остальной части системы и минимизирует время перерыва питания потребителей.

Главным показателем быстродействия служит время срабатывания защищающего устройства, которое отсчитывается от момента возникновения аварийного режима до момента подачи защитой сигнала на отключение выключателя.

Иногда время срабатывания системы автоматики трактуют как время между возникновением повреждения и отключением повреждённого участка, то есть, включают в него время работы выключателя.

Это не совсем верно, так как выключатель не является частью УРЗА и по его параметрам нельзя оценивать эффективность релейной защиты сетей и систем электроснабжения.

То есть, учитывать время отключения выключателя необходимо, но следует помнить, что это не характеристика РЗ. Для справки можно заметить, что время отключения выключателя значительно больше времени срабатывания собственно реле автоматики (без учёта искусственной задержки).

Чувствительность.

Данное качество характеризует способность системы автоматики к гарантированному срабатыванию во всей зоне её действия при всех видах нарушений режима, на которые данная автоматика рассчитана. Чувствительность системы автоматики является точным численным показателем, значение которого проверяется в расчётных режимах с минимальными значениями параметров её срабатывания.

Надёжность.

Универсальная характеристика всех технических устройств, заключающаяся в способности РЗ функционировать длительно и безотказно. В соответствии со своим основным предназначением.

Надежность ЛЗШ

ЛЗШ, с точки зрения тестирования на работоспособность, имеет отличие от прочих видов защит. Она редко срабатывает при испытаниях сотрудниками измерительных лабораторий. Объясняется это тем, что ЛЗШ отводится менее значимая роль, соответственно, она имеет более длительные по времени выдержки срабатывания и просто не успевает опередить другие виды защит.

Чаще всего логическая защита шин даёт сбой вследствие КЗ трансформатора тока либо его виткового замыкания. К счастью, происходит такое довольно редко. В этом случае трансформатор просто не в состоянии корректно измерить протекающий через контролируемую им шину ток. Поэтому не может сформироваться сигнал блокировки защиты ЛЗШ, что приводит к её непреднамеренному срабатыванию.

Важно! Перед отключением проводов от трансформатора тока его выводы требуется замкнуть между собой. В противном случае в обмотке ТТ возможно наведение высоковольтного потенциала, который опасен для жизни обслуживающего персонала и может привести к повреждению оборудования

ЛЗШ является сравнительно простой и действенной системой по обеспечению бесперебойной работы энергосистемы. Её применение ощутимо снижает негативные последствия аварийных ситуаций, а также существенно уменьшает риск их возникновения.

Основная защита присоединения

Согласно определению ПУЭ (п. 3.2.14) – “На каждом из элементов электроустановки должна быть предусмотрена основная защита, предназначенная для ее действия при повреждениях в пределах всего защищаемого элемента с временем, меньшим, чем у других установленных на этом элементе защит.”

Таким образом на любом присоединении всегда есть основная защита (см. Миф 2). Это любая защита, которая защищает весь участок и действует быстрее, чем другие защиты. Все просто и понятно. Теперь примеры.

Для линии 0,4, 6 или 10 кВ основная защита – это максимальная токовая защита (МТЗ). Защищает всю линию и работает быстрее остальных защит. Токовая отсечка срабатывает быстрее, чем МТЗ, но она защищает только часть линии, т.е. не может являться основной защитой. То же самое с защитой от перегрузки – хоть и реагирует на повреждения на всем участке, но срабатывает намного медленнее, чем МТЗ.

МТЗ вообще является основной защитой для большей части присоединений 0,4-6 кВ, за исключением генераторов и мощных двигателей, там основная защита – дифференциальная. Как это получается? МТЗ остается на присоединении, она реагирует на все виды КЗ, но появляется еще одна защита – дифференциальная. Дифференциальная защита двигателя или генератора также реагирует на КЗ на всем участке, но срабатывает быстрее, чем МТЗ. Звание основной защиты переходит ей, а МТЗ становится резервной.

Еще один пример с защитой силовых трансформаторов. Трансформаторы мощностью до 6,3 МВА имеют в качестве основной защиты МТЗ, а вот начиная с 6,3 МВА и выше добавляется дифференциальная. Она и становится основной вместо МТЗ, а МТЗ переходит в разряд резервных.

Таким образом не важно на каком принципе работает защита (см. Миф 1), главное, чтобы выполнялись условия п.3.2.14

Может ли быть несколько основных защит на одном присоединении? (см. Миф 4) Да, может.

Например, для масляных силовых трансформаторов 6,3 МВА и больше обычно 2 основных зашиты – дифференциальная и газовая. Обе подходят под определение по п.3.2.14 потому, что работают без выдержки времени и на всем защищаемом участке. Иногда на присоединении ставят по 3 основных защиты, например, для АТ 220 кВ и выше большой мощности (две дифференциальные и газовая)

Какие преимущества дает УРОВ?

Изначально УРОВ, в виде панели с электромеханическими реле, применялось на подстанциях и станциях с РУ 220 кВ и выше. Его применение обусловлено повышенными требованиями к надежности отключение короткого замыкания за наименьший промежуток времени.

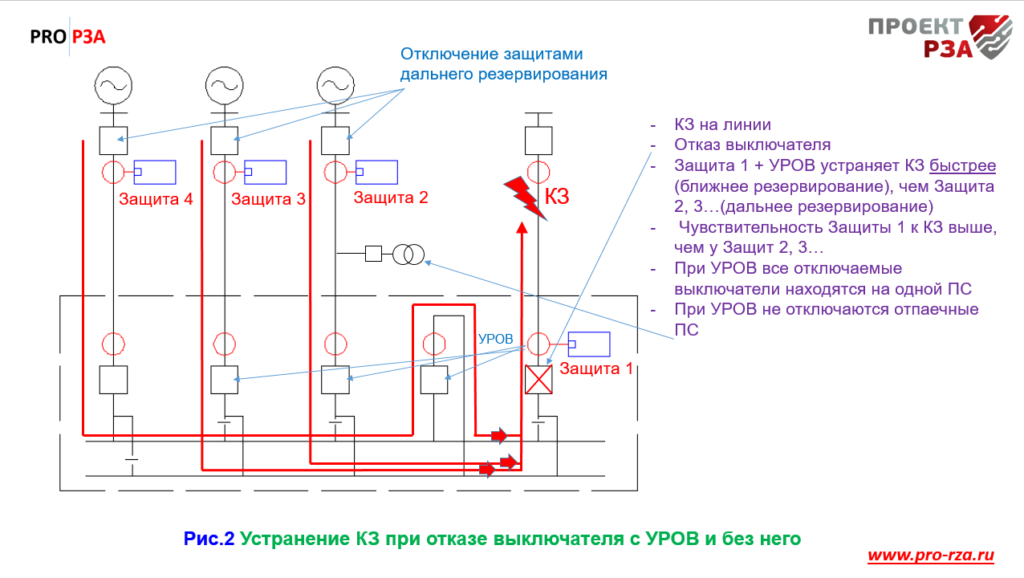

Представьте, что на линии 220 кВ, в соответствии с принципом ближнего резервирования, установлены комплекты основной (ДФЗ) и резервных защит (ДЗ, ТЗНП, ТО), и все это бесполезно из-за механической неисправности привода выключателя. Сигнал на отключение защитами выдан, но ничего не происходит, и линия продолжает «гореть».

Остается надежда только на защиты дальнего резервирования, которые установлены на противоположных концах соседних линий.

По требованию дальнего резервирования эти защиты обязаны чувствовать КЗ на смежной лини и устранять их. Но во-первых, выдержки времени в этом случае могут быть достаточно большими (особенно, если ДЗ или ТЗНП начинают чувствовать КЗ только после отключения некоторых параллельных линий). А во-вторых, дальнее резервирование удается обеспечить не всегда. К тому же при действии защит дальнего резервирования происходит отключение множества выключателей на разных подстанциях, что затрудняет работу диспетчера при локализации аварии.

В таких случая, требуется меры по усилению ближнего резервирования, т.е. установке устройства резервирования при отказе выключателя.

УРОВ принимает команду отключения выключателя от защит и если через время Туров отключения не происходит, то устройство дает команду на отключение смежных выключателей. Просто и надежно

При этом время отключения от УРОВ всегда определено как сумма времени действия собственной защиты присоединения плюс ступень селективности. К тому же УРОВ «использует» чувствительность своей защиты, которая выше, чем у защиты дальнего резервирования.

На напряжении 110 кВ и ниже УРОВ использовался реже из-за стоимости панели и отсутствия жестких требований к скорости отключения, как на сверхвысоком напряжении. Ведь панель УРОВ стоит денег и занимает место.

Однако, с развитием микропроцессорной техники функция УРОВ стала практически бесплатной. Распределенный алгоритм УРОВ стал использоваться в логике терминалов, а «снаружи» остались только шинки и ключи ввода/вывода. Сегодня УРОВ применяют на всех классах напряжения, начиная с 6 кВ.

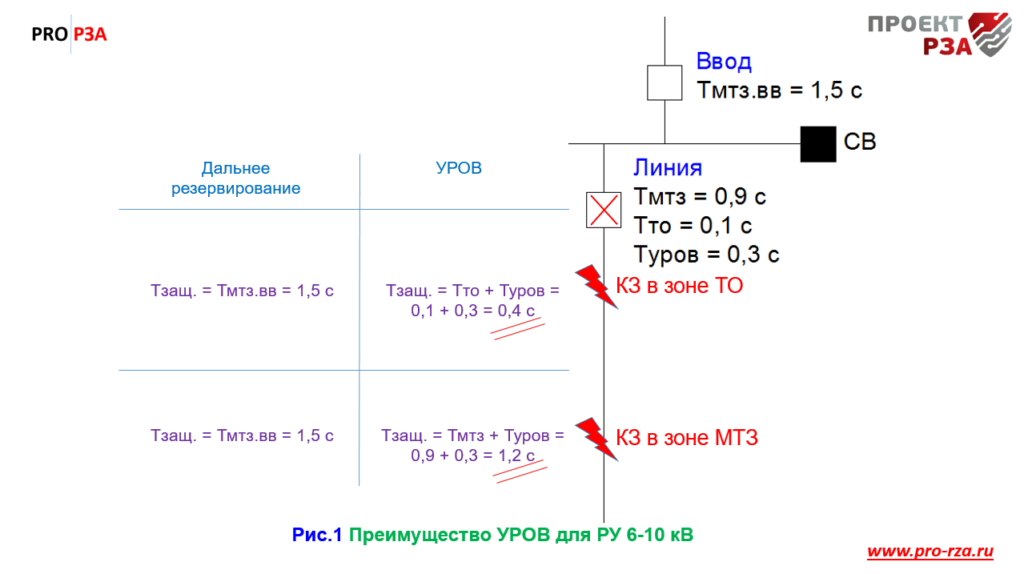

Давайте рассмотрим, что дает УРОВ на стандартной подстанции по схеме «6-1» (одна секционированная система шин 6 кВ).

1 случай (удаленное КЗ на линии 1)

При возникновении короткого замыкания на линии 1 в зоне действия МТЗ (конец линии), защита срабатывает с выдержкой времени 0,9 с. При отказе выключателя алгоритм УРОВ отключит вводной выключатели через время Тзащ. = Тмтз + Туров = 0,9 + 0,3= 1,2 с.

Если алгоритм УРОВ отсутствует, то МТЗ ввода отключит КЗ через 1,5 с (дальнее резервирование).

Таким образом, мы получаем выигрыш 0,3 с.

Также обратите внимание, что здесь для пуска алгоритма мы используем МТЗ линии, а не ввода, что дает значительно большую чувствительность. Особенно сильна эта разница будет для секций 6 кВ с двигателями

2 случай (близкое КЗ на линии 1)

При возникновении короткого замыкания на линии 1 в зоне действия отсечки (начало линии), защита срабатывает с выдержкой времени 0,1 с. При отказе выключателя алгоритм УРОВ отключит вводной выключатели через время Тзащ. = Тто + Туров = 0,1 + 0,3= 0,4 с.

По дальнему резервированию мы так же получим 1,5 с, т.е. теперь выигрыш уже 1,1 с.

Очевидно, что и на 6 кВ применение УРОВ дает преимущество в быстродействии и чувствительности

При всех своих плюсах УРОВ — достаточно «опасная» функция и применять ее нужно обдуманно. Следует помнить, что при срабатывании УРОВ полностью отключает участок сети с блокировкой любой автоматики восстановления питания, такой как АПВ и АВР. Это означает невозможность быстрого восстановления нормального режима и массовый недоотпуск электроэнергии (особенно если нижестоящие потребители не имеют своих АВР).

В связи с этой особенностью при пуске УРОВ, помимо контроля тока через выключатель, применяют различные способы ограничения возможности излишнего действия.

О логике и схемах УРОВ мы поговорим в следующей статье

Требования к релейной защите

Главная её задача — это надёжно защищать оборудование и цепи электроснабжения от работы в неисправном, аварийном состоянии. Соответственно к ней существует ряд требований, выполнение которых проверяется регулярно лабораторией или специальными службами. Вот основные требования к релейной защите:

1. Быстродействие. Способность защиты работать с минимальной выдержкой времени после наступления аварийной ситуации. Правда, одни из них специально разработаны на срабатывание с определённой установленной выдержкой времени это зависит от условий работы электрооборудования и назначения конкретного вида релейной защиты;
2. Селективность. Это вид избирательности защиты, направленный на отключение только определённых ближайших участков к месту аварии или короткого замыкания;
3. Чувствительность. Способность защиты направленная на реагирование её только на данные отклонения, на которые она настроена;
4. Надёжность. Безотказность системы защит и недопущение ложных срабатываний.

От этих четырёх основных требований напрямую зависит эффективность функционирования релейной защиты любого электрического оборудования и цепей.

Файл-архив ›› Защита генераторов, работающих на сборные шины. Руководящие указания по релейной защите. Выпуск 1

В данном выпуске Руководящих указаний по релейной защите рассмотрены схемы защит турбогенераторов и гидрогенераторов напряжением 400/230 в и выше, работающих на сборные шины, и способы расчета этих защит.

В окончательной редакции учтены отзывы энергосистем и проектных организаций, а также решения, принятые на специально созванных Техническим управлением МЭС, МОНТОЭП и Комиссией дальних передач при ЭНИН АН СССР совещаниях под председательством А. М. Федосеева и Е. Д. Зейлидзона (в декабре 1957 г. и октябре 1958 г.) представителей энергосистем и других организаций.

Схемы даны на постоянном и переменном оперативном токе.

Файл-архив ›› Руководящие указания по релейной защите. Защита шин 6- 220 кВ станций и подстанций. Выпуск 3

B данном выпуске Руководящих указаний по релейной защите рассмотрены схемы защит шин 6—220 кв станций и подстанций и способы расчета этих защит. В выпуске учтены директивные материалы Союзглавэиерго (гл. специалист-электрик П. И. Устинов), отзывы энергетических систем и проектных организаций, а также решения, принятые иа созванных МОНТОЭП и Комиссией дальних передач при ЭНИН АН СССР совещаниях представителей энергетических систем и других ограиизаций. Схемы даны на постоянном оперативном токе. Данный выпуск Руководящих указаний разработан институтом «Тепло-электропроект»

Логическая защита шин

До развития микропроцессорной техники для защиты подстанций напряжением свыше 1000 вольт применялись различные системы на реле. Они потребляли огромное количество энергии для собственных нужд, были сложны в настройке и не отличались надёжностью. Сегодня эту задачу выполняют системы логической защиты шин, построенные на электронных блоках.

Защита и автоматика ввода

Релейная защита и автоматика

РЗиА – это система, предназначенная для защиты подстанции от аварийного режима работы. Она представляет собой сложнейший комплекс электрических и электронных устройств. Релейная защита и автоматика непрерывно контролируют состояние сети и, при необходимости, производят в ней различные переключения.

Любая РЗиА обладает селективностью (избирательностью). Т.е. она отключает именно тот участок энергосистемы, на котором возник ненормальный или аварийный режим работы.

Соответственно, без напряжения остаётся часть потребителей, а не все сразу. Особенно это необходимо в случаях, когда отключение подразумевает нарушение тех.

процессов предприятий, сопровождающихся риском возникновения ЧС или финансовых убытков.

Дополнительная информация. Быстродействие защиты является её важнейшей характеристикой. Для правильной настройки нужна золотая середина. Если выдержки времени подобраны так, что они слишком короткие или продолжительные, то система будет отключать линии, которые в этом не нуждаются, т.е. будут происходить ложные срабатывания.
