Как подключить сабвуфер к магнитоле

Подключение сабвуфера: схема

Что касается места установки, это зависит от типа кузова авто, размера багажника и т.д. Например, в седан нужен боле мощный саб, который обычно размещают в багажнике. Реже сабвуфер ставится на задней полке, монтируется в нишах задних крыльев сбоку для сохранения вместительности багажника и т.д.

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

• проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
• предохранитель и конденсатор;
• плоскогубцы и кусачки, изоленту, стяжки;
• нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель  крепится рядом, провода прокладываются через салон машины от источника питания.

Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания

Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле
Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой

Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель  и т.д

(как силовые, так и аудио)  должны отличаться высоким качеством. Соединения должны быть надежными.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя

Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется

Такое подключение «убивает» как  НЧ головку сабвуфера, так и усилитель магнитолы.  Прежде всего,  в этом случае  вместо низких частот  на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Как установить и подключить сабвуфер

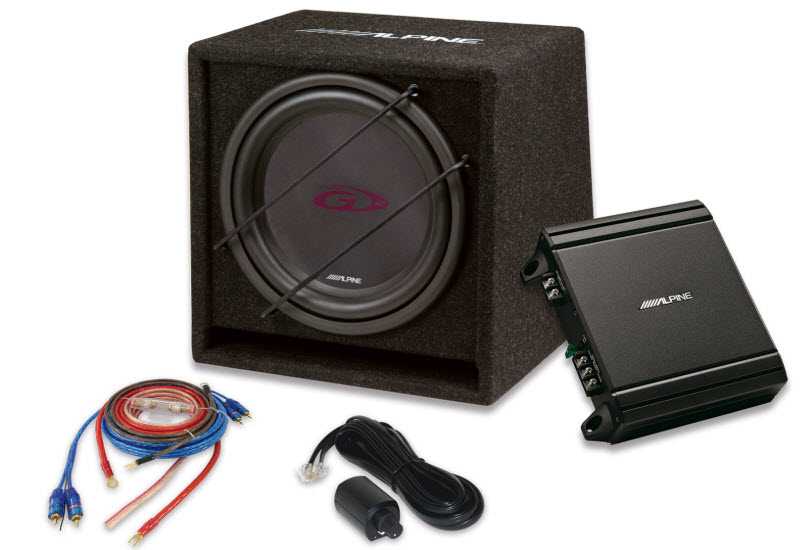

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

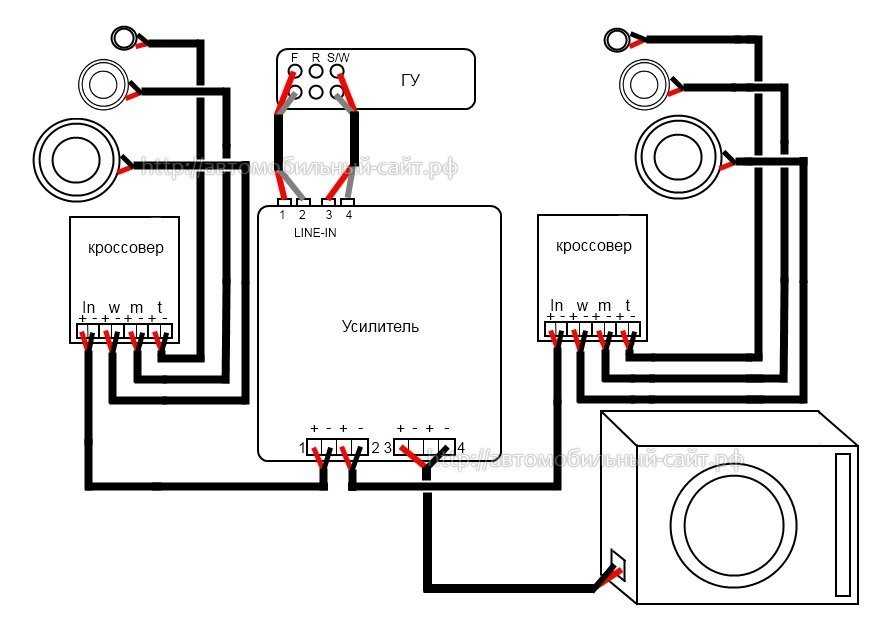

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Подключение активного сабвуфера

Подключение активного саба выполняется по следующей схеме:

1. Нужно знать, что выбранный сабвуфер монтируется с помощью силового кабеля и провода, передающего аудиосигнал. Кабель для передачи электроэнергии токами промышленных частот подключите на плюс аккумуляторной батареи.
2. Обязательно установите предохранитель, который будет защищать цепь электрических соединений в машине от короткого замыкания. Лучше всего использовать место под капотом, поближе к АКБ.
3. Кабель на минус следует цеплять к кузову авто (выберите место, которое будет наиболее близко располагаться от сабвуфера). К проводу GND подключите второй кончик кабеля.
4. Если у магнитолы уже имеются отдельные разъемы для подключения активного сабвуфера, то коммутация выполнить легче: протяните коаксиальный провод (экранированный) с соответствующим разъемом. Один конец кабеля вденьте в разъем Sub Out, а второй – в разъём LFE.

Следуя строго по пунктам, вы поставите акустическую систему за пару часов. Обязательно соблюдайте полярность!

Основные отличия пассивных и активных сабвуферов

Чтобы ответить на вопрос об отличительных моментах активного и пассивного сабвуферов, нужно сперва разобраться, что представляет собой каждая из конструкций по отдельности.

Что такое пассивный сабвуфер

Пассивный саб представляет собой конструкцию из одной либо нескольких динамических головок низкой частоты (НЧ), заключённых в единый корпус, материалом которого может быть как фанера, так и дерево. Чтобы такое устройство воспроизводило звуковые колебания, необходимо подключение к внешнему усилителю звуковой частоты через НЧ фильтр, который пропускает только полосу сигнала с низкими частотами.

Пассивный сабвуфер представляет собой отдельные устройства динамиков, фильтров и усилителя. Каждый из этих блоковприобретается по отдельности и при монтаже соединяется между собой

Что представляет собой активный

Активный саб — это единый готовый акустический блок, состоящий не только из динамика и фильтра, но и усиливающего устройства. Такое оборудование в подключении несколько проще, также бытует мнение, что качество звучания превосходит звук от пассивного сабвуфера. Но если разобраться детальнее, то качество звука напрямую зависит от того, как произведена настройка.

Активный сабвуфер имеет встроенный усилитель, что позволяет экономить место в автомобилях с малым свободным пространством. Для подключения к магнитоле достаточно подать питание и аудиосигнал

Разница между ними

Чтобы определиться, какой конструкции отдать предпочтение, стоит рассмотреть основные моменты, на которые автовладельцы обращают внимание при выборе:

1. Ценовой показатель — стоимость активного саба выше, что обусловлено наличием в устройстве усилителя и других дорогостоящих элементов.
2. Преимущества монтажа — пассивные конструкции сложнее в монтаже из-за необходимости дополнительно устанавливать фильтр и усилитель. Наличие усилителя в активной системе позволяет экономить место, что особенно актуально для небольших автомобилей.
3. Качество звучания — многие могут утверждать, что звук активной системы должен быть лучше. Однако звучание напрямую зависит от правильности настройки системы. Если исходить из практики, то при качественной наладке пассивного саба, звучание превосходит работу активной системы.
4. Простота настройки — у активной акустической системы более расширенные возможности настройки, но если используется хороший внешний усилитель, то эта особенность сводится на нет.

Плюсы и минусы систем

К положительным сторонам пассивного сабвуфера относится сравнительно низкая стоимость из-за отсутствия встроенного усилителя. Помимо этого момента, применение пассивных систем позволяет собрать акустическое устройство именно с теми запросами, которые будут соответствовать качественному звуку в вашем понимании. Для того чтобы получить сабвуфер с оптимальным качеством звучания, потребуется подобрать усилитель, фильтры частот, а также комплект динамических головок в коробах. По сравнению с активными, для пассивных конструкций используются разные типы корпусов: бандпасс, фазоинверторы, и стандартные коробки. Что касается активных устройств, то в них затруднено использование корпусов разных типов из-за необходимости размещения дополнительной электроники.

Основным преимуществом активного является наличие встроенного усилителя и фильтра, что позволяет соединять систему с автомагнитолой без дополнительных устройств. Эта положительная особенность одновременно является и недостатком. Из-за того, что в одном корпусе располагается и динамик и электроника, приходится чем-то жертвовать. Основной нюанс — недостаточная мощность усилителя.

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление  и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме­, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти. Однако нужно учитывать, что существует огромный выбор таких устройств:

• Пассивный.
• Активный.
• Отдельный.
• Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы. Прежде чем идти в магазин за покупкой, надо сделать следующее:

Оценить настоящую акустическую систему

То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

• Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
• Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
• Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Виды сабвуферов и особенности их подключения

Сабвуфер (сокращённо ещё говорят «саб») — специальный динамик (или несколько) для воспроизведения низких звуков. Выбор места установки — сугубо личное дело, но учитывая их размеры это багажник. А вот подключение сабвуфера к магнитоле должно быть правильным и зависит от типа саба.

Существуют сабвуферы пассивные и активные. Пассивный — это обычный динамик или несколько подключаемые к усилителю магнитолы через специальные фильтры. Фильтры представляют собой наборы индуктивностей, резисторов и конденсаторов разделяющие аудиосигнал на составляющие его частоты. Как понимаете выделенные низкие частоты будут поступать именно на сабвуфер.

Пассивный саб имеет низкую эффективность, а его громкость ограничена мощностью автомагнитолы.

Предпочтительней активный саб, который, кроме динамика, содержит ещё и усилитель. Для работы надо на него, кроме аудио сигнала, подать питание. То есть, здесь уже нужны две пары проводов — акустическая и силовая (питание). Это ключевая разница, но есть ещё разные схемы для каждого типа.

Усилитель для сабвуфера

Чтобы сделать сабвуфер самому, нам также нужен усилитель. Потребность в нем возникает только при подключении пассивного сабвуфера к акустической системе автомобиля. Этот тип сабвуфера представляет собой низкочастотный динамик в деревянном коробе. Именно деревянный корпус повышает акустические характеристики динамика и обеспечивает качественный и громкий бас.

Зачем вообще нужен усилитель? Разве нельзя подключить пассивный сабвуфер к акустической системе автомобиля напрямую без усилителя? Нельзя, иначе в системе случится замыкание.

Для пассивного сабвуфера отдельный усилитель будет наилучшим решением. Усилитель подключается к автомагнитоле и получает от нее сигнал. Затем передает его на динамик, который воспроизводит низкие частоты.

Активный сабвуфер уже имеет встроенный усилитель. Такой тип сабвуфера имеет весомое преимущество — покупателю не придется возится с подбором усилителя и его подключением. Однако, в сравнении с пассивным сабвуфером, он также имеет и недостаток — цены на активные сабвуферы могут быть в разы выше.

Стоит отметить, что некоторые автомобильные магнитолы оборудованы встроенным усилителем. В таком случае сабвуфер можно подключать к акустической системе напрямую. Однако, делать это можно только в том случае, если мощность усилителя превышает мощность сабвуфера.

Сабвуфер, который мы делали в предыдущей статье — пассивный, и не имеет встроенного усилителя. Поэтому его нужно докупать, или же в крайнем случае сделать самому. Последний способ подойдет радиолюбителям и энтузиастам, которые любят все делать сами. Мы же на этом останавливаться не будем и пойдем в магазин покупать усилитель.

Следующим шагом будет проектировка и создание корпуса для сабвуфера. Это длительный и непростой процесс, поэтому мы посвятили ему отдельную статью.

Как сделать сабвуфер самому — пошаговая видео-инструкция.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей «массы».
2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание «провалов» звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.

Подключение пассивного сабвуфера

На монтаж пассивного сабвуфера потребуется в два раза больше времени, чем на установку активного. Но ещё на длительность установки и подключения влияет опыт автовладельца и модель транспортного средства. Тем, кто собрался подключать пассивный сабвуфер самостоятельно, нужно запастись терпением и чётко следовать предложенной ниже инструкции. Если же вы сомневаетесь, то лучше обратиться за помощью к специалисту.

Подключение и монтаж пассивного сабвуфера без усилителя

Процесс установки пассивного саба без усиливающего устройства выполняется в несколько этапов:

1. Найдите на задней панеле устройства RCA выходы.
2. Используя линейные выходы, подключите саб к автомагнитоле по композитным разъёмам.
3. Подрежьте кабель питания, пропустите через гофрированную трубку. Затем протяните провод от положительной клеммы аккумулятора к акустической системе.
4. Повторите третий шаг с минусовым зажимом.
5. В вашей работе задействовано два штекера, поэтому прибегните к помощи разветвителя.
6. Установите предохранитель рядом с аккумулятором.
7. Уберите проложенную проводку в обшивку салона.
8. Проверьте работу устройства.

Подключение пассивного сабвуфера через усилитель

Инструкция по монтажу пассивного сабвуфера через усилитель:

1. Снимите все клеммы с аккумулятора (вы избежите риска короткого замыкания).
2. Найдите жгут кабелей под капотом автомобиля. Протяните провода через технологическое отверстие (у некоторых моделей машин оно закрыто резиновой заглушкой). Если проход отсутствует, то просверлите небольшую дырочку.
3. Проведите кабель питания через салон. Отверстие залейте герметиком. Будьте внимательны, провод должен быть проложен без заломов.
4. В машине проводка прокладывается и в обратном направлении: от салона к багажному отделению тоже через специальное отверстие. После проведённых действий залейте оба прохода герметиком, если они были просверлены самостоятельно.
5. Соблюдайте полярность, когда начнёте подключать питание к сабвуферу. Затем соедините усилитель с автомагнитолой (используйте RCA кабеля, а также одножильный провод, который будет управлять питанием усилителя).
6. Подключайте колокольчики по цветам разъёмов. Если вы подключите плюсовой кабель питания, то саб и автомагнитола будут включаться одновременно.
7. Возьмите все имеющиеся провода и проложите их через салон, затем подключите композитные разъёмы к портам усилителя.
8. Поставьте конденсатор.
9. Подключите клемму на аккумуляторную батарею.

Основные отличия активного и пассивного сабвуфера

Чтобы выбрать между активным и пассивным сабвуфером, человек должен узнать об отличительных чертах каждой акустической системы. У обоих устройств общая задача, схожая конструкция. Но какие же тогда различия?

Пассивный сабвуфер

В состав пассивного сабвуфера входит НЧ-динамик, который помещён в заводской корпус. Усилитель отсутствует. Корпус же бывает разной формы и любого цвета, материалом служит дерево/фанера. Для передачи звуковых волн пассивным сабом, нужно приобрести отдельное устройство для усиления мощности.

Активный сабвуфер

Активным сабвуфером считается тот же пассивный саб, но с разделительным фильтром и усилителем мощности в одном корпусе. Если вы человек, который делает сильный акцент на качестве звука, то останавливайте свой выбор на этом устройстве. Для подключения активного сабвуфера к магнитоле просто включите питание и настройте аудиосигнал.

Преимущества и недостатки систем

Преимуществом пассивного саба является насыщенный низкий бас. Пассивное устройство недорого стоит, обладает возможностью подключения дополнительных фильтров, имеет простую конструкцию. В процессе работы динамик не перегревается.

Недостатком данной акустической системы является отсутствие внешнего усилителя мощности, а также проводов для его подключения. Из-за этого она занимает много места в машине, это нужно учитывать при выборе саба. Истинные меломаны предпочитают вручную укомплектовывать акустическую систему приборами, по их мнению, дающими лучшее качество звучания. Поэтому они намного чаще выбирают пассивные сабвуферы.

Преимуществом активного саба является наличие уже встроенного в корпус усилителя, разделительного фильтра, динамика для низких частот. Это значит, что установка данного устройства займёт меньше времени. Активный саб – компактное устройство.

Акустическая система не займёт много места в автомобиле, имеет специальную рукоятку, регулирующая уровень сигнала. Динамики можно подключать напрямую. Такой сабвуфер подойдет для людей, которые любят слушать ритмичную, тяжёлую музыку.

К сожалению, из-за выделения тепла усилителем, воздух внутри камеры динамика нагревается, что в дальнейшем приводит к ухудшению звукопередачи. А работа на критических уровнях громкости может привести к выходу усилителя из строя, причина – рост температуры в корпусе.

Так на какой акустической системе предпочтительнее остановиться?

Ответить точно невозможно. У каждого устройства есть свои особенности. Для правильного решения автолюбителю нужно учитывать свои финансовые возможности, особенности транспортного средства, а также определиться с целью использования сабвуфера.

Чтобы приступить к монтажу сабвуфера и подключению его к бортовой сети автомобиля/штатной магнитоле, для начала следует:

1. Подготовить все необходимые материалы и инструменты (список ниже).
2. Выбрать место для установки акустической системы.
3. Произвести установку и подключение саба.

Как подключить

Подключить усилитель и сабвуфер к магнитоле можно самостоятельно, для этого требуется набор проводов и предохранительных элементов. Для установки усилителя в авто требуются следующие материалы:

• Самый толстый провод используется для питания устройства.
• Сечение провода выбирается в зависимости от того, какова сила тока. При силе тока 15 А требуется медный кабель, сечение которого составляет 0,75 кв. мм.
• От качества используемого кабеля зависит вероятность появления посторонних шумов.
• Для линейного выхода магнитолы применяется кабель со сплошным экранированием. Он характеризуется мощной изоляцией и центральной толстой жилой.
• При приобретении расходного материала следует выбирать качественные провода с запасом около одного метра.
• Для защиты саба и всей системы требуется предохранитель. Он должен быть намного выше расчетного показателя напряжения. При силе тока 15 А рекомендуется использовать предохранительный элемент 20 А.

Провести автомагнитоле можно с учетом того, что подобный элемент часто располагается в багажном отделении. Наиболее подходящее место выбирается индивидуально. Подключить усилитель к магнитоле можно следующим образом:

1. Под обшивкой прокладывается выбранный кабель. Чаще всего его располагают под защитой порога. Межблочный кабель не должен быть расположен вблизи бортовой сети, которая постоянно находится под напряжением.
2. От автомобильного аккумулятора протягивается провод питания. Предохранительный элемент располагают в непосредственной близости к АКБ. Для его защиты от воздействия окружающей среды применяется колба.
3. Сигнальный кабель подключается к подходящему разъему.
4. В непосредственной близости с усилителем размещается накопительный конденсатор. Его предназначение заключается в снижении нагрузки, оказываемой на всю систему. При подсоединении усилка он располагается в защищенном месте от воздействия окружающей среды. Если нужно подключить сабвуфер, то этот элемент не требуется, так как он часто встраивается внутрь конструкции.

намного проще. Это связано с тем, что устройство имеет специальный выход. Низкочастотный динамик достаточно расположить в требуемом месте, после чего проложить кабель.

В продаже встречается активный сабвуфер. Его подключение проводится по нижеприведенной инструкции:

1. Для подключения требуются силовой и сигнальный кабели. Плюсовой провод подсоединяется напрямую к аккумулятору. Рекомендуется использовать вариант с большим сечением.
2. По цепи питания размещается предохранительный элемент. Он защищает систему от короткого замыкания и возможной перегрузки. Элемент располагается в моторном отсеке в непосредственной близости к АКБ.
3. Минусовой провод требуется для подключения к кузову. Удобной точкой может стать любой болт или другой крепежный элемент.
4. При наличии на автомагнитоле специального разъема задача упрощается. Для этого требуется специальный штекер.

Больше всего трудностей возникает в случае отсутствия требуемого линейного выхода.

Некоторые схемы соединения предусматривают применение кроссовера. Этот элемент представлен устройством, который позволяет разделять частоты в нужном диапазоне, его часто называют фильтром. В продаже встречаются варианты исполнения пассивного и активного типа.

При проведении работы рекомендуется соблюдать несколько правил. Они следующие:

• Любые работы должны проводится при полном обесточивании.
• Все соединения должны быть надежными.
• Для монтажа не рекомендуется использовать низкокачественную проводку.
• Выбор предохранительного элемента проводится в зависимости с нагрузкой, которая определяется с учетом паспортных данных соединяемых устройств.
• Вся акустическая система должна быть закреплена надежно.

При соблюдении приведенных выше правил можно создать надежную систему, которая прослужит в течение длительного периода.

Поэтому проводить дополнительную изоляцию не нужно.
