Как обнаружить короткозамкнутые витки

Обнаружение должно стать первостепенной задачей. Эти негативные явления проявляются в половине случаев при самостоятельной сборке трансформатора, в большей части при изготовлении контурных катушек и дросселей. Выявит и устранить дефект обязательно, так как имеющийся недостаток скажется отрицательным образом на эффективности устройства, приведет к поломке, которую тяжело починить, вызывает риск безопасности сотрудника, обслуживающего прибор.

Определение происходит по внешним признакам первоначально. Если наблюдаются видимые изменения технических показателей без причин на это, слышно потрескивание, то следует провести диагностику. Причинами возникновения являются дефекты катушки. Например, наложение перекрестным, а не симметричным образом витков, пользование намотки низкого качества от непроверенного производителя, повреждение изоляции в ходе работ или при перемещении прибора, механических повреждениях. Но действенным способом нахождения витка является неиспользование электронных приборов. Только с их помощью можно определить источник поражения обмотки, выявить его характеристики.

Какой прибор используют для обнаружения

Специалист собирает компактное устройство самостоятельно или же выставляет необходимые характеристики на стандартном. Собирается по схеме с использованием резистора (сопротивление минимум 10 Ом), обмотки, которая подлежит исследованию.

Прибор для определения короткозамкнутых витков по своей сути является генератором звуковой частоты, функционирующим беспрерывно. Отвечает за генерацию резистов, при этом если установить катушку трансформатора на основание прибора, то явление генерации по физическим причинам остановится. Устройство покажет, что есть дефекты тем, что отключит светодиод, перестанет работать.

Собрать прибор можно в домашних условиях. Понадобится ферритный стержень, провод (выбирается определенное число витков), карточная гильза, светодиод, несколько элементов для питания. В качестве плоскости сборки используют обычную плату.

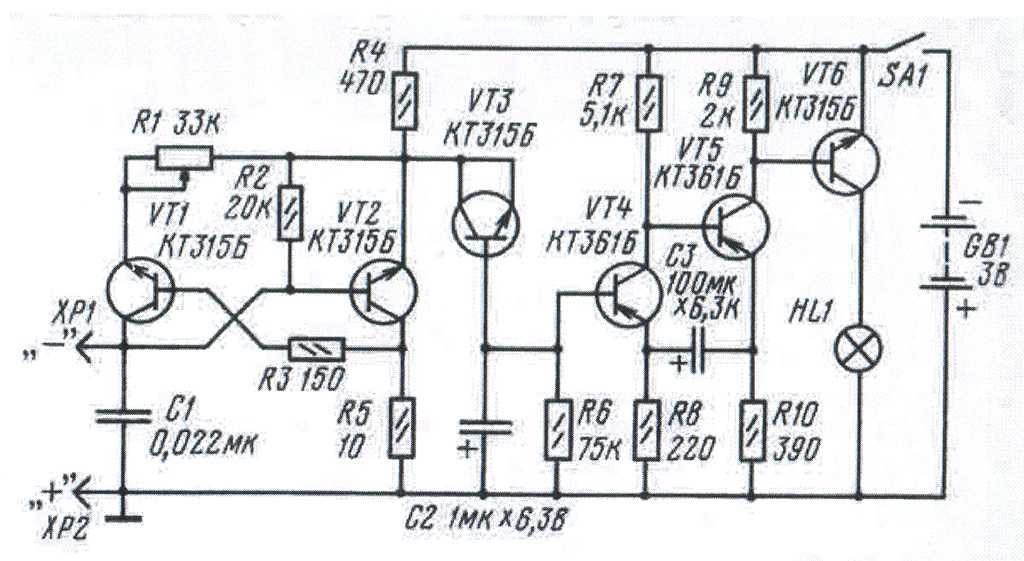

Схема прибора для проверки межвиткового замыкания

Схема прибора описывалась в журнале «Радио» №7 за 1990 год, но до сих пор не потеряла свою актуальность благодаря своей простоте и надежности. С таким пробором проверка межвиткового замыкания осуществляется за считанные секунды.

Собранный для сайта тестер немного отличается от этой схемы. О внесенных изменениях в схему читаем в конце статьи.

Основу тестера составляет измерительный генератор. Он собран на транзисторах VT1, VT2. Частота этого генератора не постоянная и зависит от колебательного контура, который образуется конденсатором С1, а также подключаемой катушкой, она подсоединяется к ХР1 и ХР2. Резистором R1 устанавливается нужная глубина положительной обратной связи, для обеспечения надежной работы измерительного генератора. VT3, включен в диодном режиме, он создает нужный сдвиг напряжения между эмиттером VT2 и базой VT4.

При сборке устройства целесообразно проверять правильность схемы постепенно. Проверку работоспособности генератора импульсов можно осуществить подключением переменного резистора на 1 кОм, как показано на схеме. Вращая движок этого резистора можно убедиться, что генератор импульсов работает правильно во всех режимах

При установки сопротивления 200-300 Ом, важно убедиться, что происходит мигание светодиода

Работа тестера осуществляется следующим образом. Если выводы тестера замкнуты, измерительный генератор не возбуждается вовсе, VT2 будет открытым. Напряжения на эмиттере VT2, а значит, на базе транзистора VT4 будет недостаточно, что бы заработал генератора импульсов. VT5, VT6 в таком случае будут открыты, а диод будет гореть постоянно, что сигнализирует о целостности цепи.

В случае подключения к измерительным выводам устройства исправной катушки, припустим, осуществляется проверка трансформатора на межвитковое замыкание, а также произведя подстройку с помощью R1, измерительный генератор начнет возбуждаться. На эмиттере VT2 напряжение будет увеличиваться, это все приведет к увеличению напряжения смещения на базе VT4, а также пуска генератора импульсов. Диод должен мигать.

Если окажется, что обмотка, которую проверяют, имеет короткозамкнутые витки, тогда измерительный генератор не будет возбуждаться, а прибор заработает также, как и в случе замкнутых выводов (контрольный диод засветится).

Когда измерительные выводы будут отключены или появится обрыв, тогда VT2 будет закрыт. Напряжение на его эмиттере, а это значит, что и на базе VT4 возрастает. Он открывается до насыщения, а колебания генератора импульсов будут сорваны. VT5, VT6 закроются, а контрольный диод не засветиться вовсе.

Еще одной особенностью этого тестера есть возможность проверки p-n переходов. Подключая к аппарату кремниевый диод или транзистор (анод к ХР1, катод к ХР2), контрольный светодиод должен мигать. При пробое светодиод просто горит, а в случае обрыва не светится.

Вместо VT1— VT3 можно ставить КТ358В или КТ312В. КТ361Б легко заменяются на КТ502, КТ209. При использовании светодиода необходимо последовательно с ним включать сопротивление около 30-60 Ом.; питания прибора осуществляется от источника — 3В. При использовании кроны целесообразно применить стабилизатор на 3,3В.

Иногда в крайнем правом положении переменного резистора, а также разомкнутых щупах тестера диод может засветиться. Необходимо изменить сопротивление резистора R3 (немного его увеличить), добиться, чтобы диод потух.

Когда проверяются катушки небольшой индуктивности, интенсивность перестройки переменного резистора, возможно, будет чрезмерной. Можно с легкостью выйти из этого положения включением последовательно с резистором R1 дополнительного переменного резистора с небольшим максимальным сопротивлением, например 1 кОм.

Как получить двуполярное питание из однополярного — искусственная средняя точка

Одним из самых больших недостатков данной схемы является двухполярное питание. Более практично и удобно питать тестер межвиткового замыкания от батареи типа «Крона» (9 В) и сформировать искусственную среднюю точку. Используя простую схему, работа которой описана в книге «Стабилизаторы напряжения и тока на ИМС (СИ)» Успенский Б. можно получить искусственную среднюю точку.

Из применяемых деталей в схеме:

операционный усилитель: mc34072 (или любой другой аналог типа LM393)
транзисторы SS8050 и SS8550 (можно и более слабую пару, с рабочим током коллектора не менее 200-300 мА)
электролитические конденсаторы 22 мкФ с рабочим напряжением 16 В.

Внимание! При наладке схемы ни в коем случае не стоит устраивать КЗ со средней точкой, моментально выходит из строя один из транзисторов, а также выходит из строя ОУ

Определитель короткозамкнутых витков своими руками — Справочник металлиста

При ремонте двигателей и генераторов, это устройство может стать очень полезным. Схема прибора и его работа очень проста и доступна для сборки даже новичкам.

Благодаря этому тестеру станет возможным проверка любых трансформаторов, генераторов, дросселей и разнообразных катушек, индуктивностью от 200 мкГн до 2 Гн.

Аппарат позволит определить не только целостность проверяемой обмотки, но также поможет выявить межвитковое замыкание, способен проверить p-n переходы у кремниевых транзисторов или диодов.

Проверка якоря на межвитковое замыкание

Электрические машины состоят из ротора и статора. Статор представляет собой неподвижные обмотки, уложенные в корпус. Якорь — это подвижная часть, поэтому на нее как правило попадают частички грязи и смазки и под воздействием температуры образуется окисленный налет.

Он может послужить причиной неисправной работы или выхода из строя ротора электрической машины. Обнаруживается он визуальным осмотром. Нагар может стать причиной межвиткового замыкания в якоре. Как таковой, ротор электродвигателя при нормальных условиях эксплуатации не изнашивается.

Со временем подлежат замене только токосъемные щетки, если их длина уже не соответствует допустимому размеру. Однако длительные нагрузки становятся причиной нагрева обмоток статора, что в результате и способствует образованию нагара.

Межвитковое замыкание якоря может случиться при механических повреждениях. Недопустимо на трущихся поверхностях наличие сколов, вмятин, царапин и трещин. Замыкание между витками обмоток якоря происходит в случае выхода со строя подшипниковых узлов.

Тогда якорь перекашивается, что приводит к повреждению ламелей. Еще одной причиной замыкания является воздействие влаги. При попадании капель воды на металлические поверхности начинается процесс коррозии.

Ржавчина затрудняет вращение якоря, токовые нагрузки растут, происходит нагрев в следствии чего может отслаиваться припой, что в свою очередь при длительной эксплуатации может привести к межвитковому замыканию.

Диагностировать эту неисправность возможно и в домашних условиях. Проводят эту процедуру при помощи катушки индуктивности, называемую дросселем.

При помощи данного устройства, вам удастся узнать направление сброса, а также порядок, в котором катушки обмотки подключены к ламелям коллектора.

Таким образом, осуществляется проверка якоря на межвитковое замыкание.

Чем опасно появления короткозамкнутых витков в обмотке трансформатора

Появление на обмотке считается дефектом оборудования, которое следует устранять. Электротехническая схема указывает, что подтвержденной частью обмотки является первичная. Та, на которой есть они, является вторичной. Для устранения дефектов используются методики, основанные на знании о параметрах возникающей магнитной связи между частями обмотки.

Действие напряжения импульса неразрывно связно не только с поврежденной частью обмотки. Воздействие влияет на работу первичной части, которая дефектов не имеет. Проявляется действие короткозамкнутых контуров прежде всего в резких и ничем не обусловленных скачках напряжения

Обратите внимание, что:

для устранения проблемы необходим расчет параметров витка;
если характеристики первичного и вторичного витков похожи, то скачок напряжения будет максимальным;
идентичные характеристики витков приводят к увеличению рассеивающего коэффициента.

В результате наличия витков короткозамкнутого контура возникают скачки напряжения. Но это не единственная серьезная проблема, требующая рассмотрения и решения. Поражается вторичная обмотка из-за рассеивания магнитного потока, возникает короткое замыкание в этой части. Явление грозит выходом их строя конструктивных узлов механизма и тех приборов, которые оно питает (по крайней мере одновременное их отключение от сети или переброс в атомический режим работы от аккумуляторов). Также возникает опасность поражения электрическим током. Безусловно, диагностика трансформатора (обязательная визуальная и при помощи прибора) является обязательным методом безопасности на производстве.

Механизм образования витков

Механизм образования завихрений в трансформаторе стандартный для любых типов оборудования. Общий поток при прохождении делится на первый поток, который распределяется по плоскостям, которые не охвачены витками полюса. Второй поток электромагнита находится на плоскости, которая принадлежит кв. На втором образуется ЭДС, приводящая к токовому импульсу. При этом возникает определенного значения угол, который определяется индуктивностью.

Одновременно с прохождением потока возникает сила притяжения. Она складывается из двух составляющих, которые сдвинуты во времени. Пульсация (амплитудные соотношения) определяется сугубо углом сдвига, который возникает между двумя потоками в области действия. Угол никогда не превышает значение 90 градусов. Обычно его значение лежит между 50 и 80 градусами. Объясняется это тем, что достигнуть сдвига потоков на прямой угол невозможно.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Короткозамкнутый виток в трансформаторе: что это такое?

Короткозамкнутый дефект представляет собой нарастание потока магнитной энергии. Происходит это при включении электромагнита при средних показателях напряжения трансформатора. Падение потока наблюдается при отключении.

Находится на двух стержнях сердечника. Но в зависимости от конструктивных узлов и характеристик трансформатора изменяется.

Особенность его в том, что складываться основным энергетическим потоком. Устанавливается параметр в сторону отставания, при этом угол, наблюдаемый между первичным и вторичным токами, уменьшается. При этом изменяется не только величина потока, но фаза, что является важным показателем. В обязательном порядке используются специальные механизмы для определения этого угла.
