Виды и типы электрощитов, их расшифровка и назначение

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

• корпуса, изготовленного из стали 1 мм толщиной;
• стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

Этажный щит (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щит состоит из трех частей (камер):

• Абонентская камера, в которой находятся защитные предохранители
• Камера учета, в которой стоят счетчики электроэнергии
• Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Класс токоограничения

Цифра после тока КЗ (3 или 2) — класс токоограничения.

Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.

То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.

Класс ‘2’
ограничивает ток КЗ в пределах половины полупериода

Класс ‘3’
в пределах 1/3 полупериода

Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.

Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.

Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.

Монтажная схема

Опытные электрики могут собрать щиток без схемы, так как помнят ее наизусть. Тем, кто решился сделать это в первый раз, необходимо подробно изучить все соединения и элементы. Каждый модуль имеет свое обозначение, наминал и класс защиты.

Если планируется подключить электрощиток в старых домах без заземления, то нужно заметить, что на схеме будет отсутствовать РЕ шина.

Из-за перепадов напряжения может возникнуть пробой изоляции. Чтобы бытовые приборы не повреждались, следует вовремя разорвать цепь. Это делается с помощью реле контроля напряжения. Его так же указывают на схеме.

Двухполюсные УЗО помогают избежать удара током от утечек напряжения, даже при отсутствующем заземлении. Особенно это касается комнат с повышенной влажностью.

Щитки для многоквартирных домов имеют более сложную схему. В каждой квартире есть не только однофазные, но и трехфазные приборы.

Благодаря схеме собрать щиток становится проще, и быстрее. В некоторых случаях делают расшифровку и пояснения к ее элементам. Она приклеивается на внутреннюю сторону крышки корпуса. И если схема не пригодилась, то в последующем поможет другому мастеру обслуживать щиток.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

Первая таблица обозначений для линий проводок

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводокЧетвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

Обозначение шин и шинопроводов

Коробки, шкафы, щитки и пульты

Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.

УГО щитков и пультов управления

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Светильники и прожектора

Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.

УГО светильников

Аппаратов контроля и управления

К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.

Условные обозначения аппаратов управления

Обозначения они имеют следующие.

Условные обозначения аппаратов управления продолжение

В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

Виды и типы

Электромонтажные схемы — это специальные чертежи, на которых обозначены определенные связи между электрическими элементами и устройствами, которые подключены к сети и потребляют электроэнергию. Соединение описывается и организуется по стандартам и правилам, которые определены и действуют согласно физическим законам. Схема призвана научить электромонтажеров и прочих специалистов понимать принцип строения сети и строение устройств, из каких именно деталей оно состоит.

Пример электромонтажного чертежа

Важно! Основное предназначение электросхем состоит в том, чтобы помочь устанавливать электрические устройства и настраивать их, производить их ремонт на основе быстрого и легкого обнаружения неисправностей. Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности

Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

Чтобы углубиться в тему, следует понять, какие виды монтажных схем существуют и по каким принципам они разделяются, каковы их характерные особенности. Электросхемы, как документы, делятся на несколько типов и видов, разделенных по некоторым стандартам. В первую очередь нужно разобрать основные типы электросхем, которые бывают:

• Структурные. Наиболее простой вариант, который самыми простыми «словами» дает понять, как работает то или иное устройство, из чего оно состоит. Порядок чтения таких документов обозначается стрелками от блока к блоку, а непонятные моменты обозначаются поясняющими надписями;
• Монтажные. Часто используются в пособиях или интернет-ресурсах, где предлагается выполнить монтаж электрической проводки или других элементов самостоятельно. В такой схеме нужно показать точное месторасположение каждого отдельного элемента цепи (розеток в доме и так далее);

Структурный документ

• Объединенные. Как понятно из названия, этот документ совмещает в себе несколько видов и типов схем. Обычно такие электросхемы использует в случае, где без огромного количества различных элементов можно показать все важные особенности цепи;
• Схемы расположения. Документы, определяющие относительное расположение некоторых составных частей изделия или электроустановки, а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п.;
• Общие. Те, которые определяют части, из которых состоит комплекс, а также их соединения;
• Функциональные. Мало чем отличаются от структурных, но более подробно описывают все составляющие и узловые элементы сети. В них больше не очевидных связей и компонентов;

Принципиальный чертеж

• Принципиальные. Наиболее часто применяются в сетях распределения, так как они дают точное понимание того, как работает то или иное электрооборудование. На такого рода схемах в обязательном порядке должны быть обозначены все функциональные блоки цепи и виды связей между ними;
• Подключения. Своеобразные документы, обозначающие способы внешних подключений устройства к другим сетям и прочим аппаратам.

Полный принципиальный чертеж

Видовая особенность схем подразделяет их на:

• Электрические. Документы, показывающие составные части изделий, работающих на электрической энергии;
• Газовые. Бумаги, которые отображают строение и основные узловые компоненты газовой системы какого-либо оборудования, помещения и т.д.;
• Гидравлические Документы, показывающие составные части изделий и их строение, использующие энергию сжатой жидкости для работы;

Функциональная электросхема

• Схемы деления Конструкторские документы, которые определяют состав устройства, его составные части их целевое назначение и взаимосвязь;
• Пневматические. Документы, показывающие составные части изделий и их строение, использующие энергию сжатых газов для работы;
• Кинематические. Схемы, на которых с помощью специальных условных рисунков обозначаются звенья механизмов и кинематические пары для их кинематического анализа;

Монтажная схема проводки в квартире

• Комбинированные. С их помощью отображается основное и вспомогательное оборудование устройства или цепи, их взаимосвязь и средства автоматизации, которые показывают техпроцесс;
• Вакуумные. Схемы, позволяющие дать описание устройствам, действие которых (и их составных частей, основано на изменении давления и достижении вакуума;
• Оптические. Представляют собой УГО процесса изменения света в оптической системе.

Пневматический принципиальный чертеж

Конструкция

Щитовая конструкция обязательно должна включать в себя следующие части: вводную, секционную, линейные панели. В водной панели будут устанавливаться вводные автоматы, которые отвечают за прием электроэнергии с трансформаторов и другие приборы учета. В секционной панели специалисты обычно устанавливают автоматический выключатель, который позволяет запитать несколько секций одного ввода. Также здесь могут разместить АВР. Это устройство используется для резервного электроснабжения.

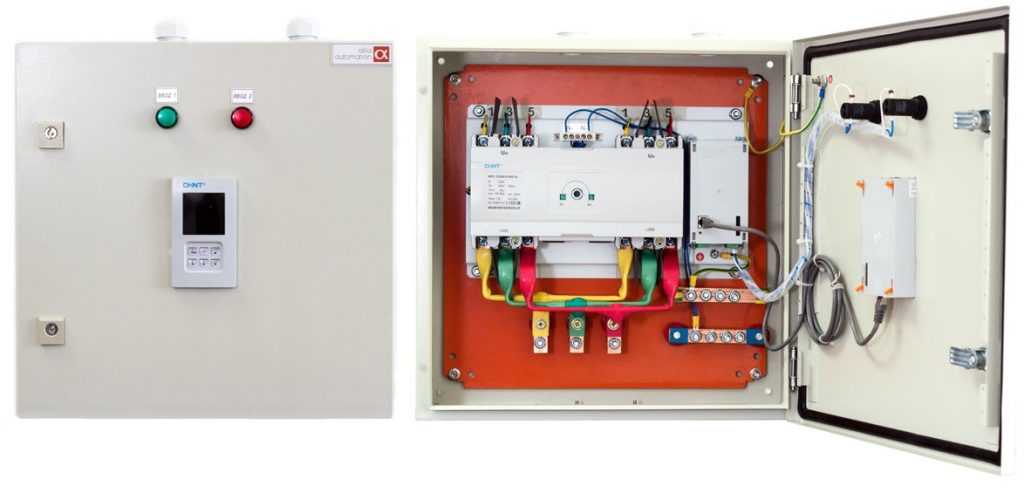

Автоматический ввод резерва

Схема ГРЩ может быть разнообразной, так как она зависит от количества входящих и исходящих линий. Большинство щитов могут иметь схема на два входа и два выхода. При использовании такой схемы ввод будет осуществляться от 2 трансформаторов, а вывод идет через секционную панель на распределительные шины. К основному преимуществу ГРЩ многие электрики относят то, что все секции являются разборными.

К основным характеристикам, на которые нужно обращать внимание во время приобретения относят:

1. Номинальные точки вводных и отходящих линий.
2. Номинальное напряжение сети.
3. Система заземления.
4. Степень защиты по ГОСТ.

Каждый распределительный щит может комплектоваться следующими приборами учета:

• автоматическими выключателями;
• контрольно-измерительными приборами;
• приборами учета;
• выключателями нагрузки;
• автоматическим вводом резерва.

Если установить правильные приборы в ГРЩ, тогда с его помощью можно заменить ВРУ. Основное отличие ГРЩ от ВРУ заключается в силе максимального входного тока.

Автоматические выключатели в ГРЩ

Сфера применения и конструкция силовых щитов

Монтаж силового щита необходим на любых объектах: в частных домах, на крупных промышленных производствах, в офисных и торговых помещениях, многоквартирных домах и пр. Комплектация щитка предполагает наличие основного автоматического выключателя (или рубильника в ВУ). С помощью него при необходимости можно полностью обесточить дом. Еще в комплекте присутствуют счетчик и предохранители.

Внешне силовой щит – это металлический шкаф с дверцей. Внутри него и располагается перечисленное оборудование. В список общего внутреннего содержимого щитка входят:

• вводный автоматический выключатель;
• клеммы, шины и другие коммутационные элементы;
• счетчик электроэнергии;
• одно или несколько УЗО;
• автоматические выключатели, предохранители и другие элементы управления или защиты;

Для установки распределительных щитков рекомендуется выбирать место у входа. Оно должно быть сухим, рядом не могут располагаться отопительные приборы. Коммутацию оборудования щита производят на металлические DIN-рейки. Их крепление должно обеспечивать возможность свободного расположения между и под устройствами коммутационных проводов.

Щит силовой изготавливают из разных материалов:

• Пластика. Чаще всего это небольшие распределительные щитки, устанавливаемые внутри помещений. Весь корпус пластиковый, а крышка часто выполняется прозрачной для упрощения контроля состояния содержимого.
• Металла. Щитки выполняют полностью металлическими или со вставками из прозрачного пластика или стекла. Вставки размещают на лицевой панели, чтобы иметь возможность контролировать режим работы внутренних элементов.

Обзор видов

Классификация мебельных щитов может вестись по разным признакам. Среди наиболее важных отличий можно выделить материал изготовления. Это могут быть наборные изделия из массива, ЛДСП. По типу отделки материал бывает шпонированный или ламинированный. Влагостойкий вариант склеивают, затем обрабатывают влагонепроницаемыми материалами, иногда дополнительно покрывают термоусадочной пленкой.

По способу склеивания выделяют мебельный щит двух категорий.

Цельноламельный. В нем клееный брус соединяется по длине. Каждая планка проходит от края до края, представляет собой цельный фрагмент древесины. Основным преимуществом такого способа склейки является эстетичность и прочность формируемого модуля, он выглядит однородно. Такие щиты можно декорировать лессирующим покрытием, они выглядят как цельный массив.

Деревянные мебельные щиты могут иметь разные способы торцевой обработки. Круглый или выбранный пазом, фрезерованный вариант чаще всего предлагают выбирать при индивидуальном изготовлении изделий. Для последующей обработки лучше подходят щиты из твердых пород — клена, дуба, мягкая хвоя чаще всего идет на более простые по форме элементы.

Классификация видов мебельных щитов по их декоративным составляющим наиболее востребована в мебельном производстве.

Здесь выделяется сразу несколько категорий, определяющих однородность окраски и расположение волокон относительно друг друга.

Радиал. Самый однородный по внешнему виду вариант, ламели расположены параллельно друг другу, окраска естественная, без резких переходов. Волокна в структуре пролегают радиально, отклонение по ширине отдельных планок не должно составлять более 20 мм.

Эта классификация не совсем официальная, но она применяется и на производстве, и в сфере продаж. Покупателям стоит ее учесть, чтобы с самого начала не тратить время на поиски тех вариантов, которые плохо соответствуют поставленным задачам.

Из дуба

Мебельные щиты из элитной древесины ориентированы на изготовление мебели, столешниц. Рисунок поверхности может быть однородным или пестрым — у каждого варианта есть свои достоинства и недостатки. Главным преимуществом дубовых щитов можно назвать высокую плотность — от 730 до 780 кг/м3. При этом они довольно массивны, основательны и долговечны.

Из ДВП

В этом случае изготовление происходит по стандартной технологии, но с применением более ценного сырья — натуральной древесины твердых пород, что существенно повышает эксплуатационные свойства материала. Гладкой может быть одна сторона или обе. Горячая прессовка с использованием смол обеспечивает достаточную прочность соединения элементов. Но если используются формальдегиды, мебельным такой щит назвать уже нельзя.

Из лиственницы, ольхи и липы

Эти породы натуральной древесины имеют красивый рисунок, достаточно прочны и долговечны. У липы есть преимущество в виде содержания особых природных антисептиков, делающих ее устойчивой к гниению и другим биологическим поражениям. Лиственница не боится контакта с влагой. Ольха красивая, достаточно твердая и плотная. Мебельные щиты из дерева этих пород часто применяют в отделке интерьера.

Из бамбука

Экзотический материал выпускается ограниченными партиями, высоко ценится любителями азиатской эстетики. Бамбуковые мебельные щиты обладают хорошей гибкостью, с их помощью можно создавать конструкции со сложной геометрией. Из-за своей редкости они стоят дорого, но выглядят очень оригинально, поэтому неизменно остаются востребованными.

Из ДСП и МДФ

Классические плиты из МДФ и ДСП тоже можно отнести к разряду мебельных щитов. Вот только сырье для их производства далеко не всегда является экологичным. Механическая и физическая прочность их тоже заметно уступает аналогам из массива. МДФ-плиты считаются более элитарным материалом, выше ценятся.

Сборка щита

По установке электрощитов начинаются со сборки основной конструкции. Надо отметить, что бывают устройства в виде готовых корпусов с укомплектованными монтажными панелями, но чаще используют комплектные модели, для которых проектируется индивидуальная схема сборки. Итак, первым делом подготавливается корпус, после чего удаляются специальные заглушки на стенах конструкции. Индивидуальные щиты электрические распределительные в сборе могут иметь разное количество участков подведения кабелей, поэтому следует изначально просчитать возможность формирования дополнительных отверстий для ввода проводов. Затем прикручиваются DIN-рейки, на стенках монтируются с нейтралями и подсоединяются монтажные кронштейны. Конечно, начинка может быть разной в зависимости от конкретных требований. На этом этапе главное — подготовить ящик и его содержимое для конечной установки.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

• Этажные;
• Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

• Только распределения (распределительный),
• Электроучета и распределения (учетно распределительный),
• Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Монтаж и подключение вводного распределительного устройства

Монтаж вводно распределительных устройств выполняется по электрической схеме, в соответствии с которой все действия производятся в определенной последовательности. Нарушение порядка действий совершенно недопустимо в связи с требованиями электробезопасности.

При замене ВРУ, в самом начале работ, объект отключается от источника питания и полностью обесточивается. После этого отсоединяются вводные питающие кабели, демонтируется электрооборудование и ВРУ, подлежащие замене. Далее, выполняется монтаж новых вводно распределительных устройств. Для правильного выбора крепежа имеется утвержденная схема. Затем прокладывается кабель и заделываются все жилы. Питающие провода подводятся и закрепляются на новом электрооборудовании, вводные кабели подключаются к центральному рубильнику или к другим видам размыкающих устройств. Собранная электрическая схема тестируется, а все ее элементы маркируются. После этого выполняется подключение объекта к питающему фидеру.

Данные электромонтажные работы нельзя доверять частным лицам или неспециализированным организациям. Некачественное выполнение операций может привести к авариям, несчастным случаям и другим негативным последствиям. Наиболее характерными нарушениями неквалифицированных работников является неправильное соединение жил проводов в зажимах и монтаж электрооборудования. В процессе монтажа нередко нарушается изоляция кабелей и проводов, обрываются цепи заземления, недостаточно зажимаются жилы в защитной аппаратуре.

Всего этого можно избежать, привлекая к работам только квалифицированных специалистов. Только они по завершении электромонтажных работ качественно проведут все необходимые замеры, чтобы исключить или выявить возможные нарушения. По итогам измерений составляется технический отчет.

Данная проверка начинается с визуального осмотра всей собранной схемы и ее отдельных элементов. Производятся замеры заземления без разрыва цепи заземленных установок. Выполняется проверка качества изоляции, замеряется ее сопротивление. Также, замеряется полное сопротивление петли «фаза-ноль», производится сверка параметров цепи и технических характеристик защитной аппаратуры, подтверждение непрерывности защитных проводников. Проверяются автоматические выключатели на срабатывание по току. Все эти мероприятия гарантируют надежную и качественную работу вводно распределительных устройств, выполнение ими всех функций в полном объеме.

Щит автоматики (ЩА)

Это устройство будет отвечать за контроль сложных систем. Управление всеми элементами здесь будет происходить в автоматическом режиме.

Монтажный щит автоматики

Щит автоматики может оснащаться многими датчиками и контроллерами, которые будут отслеживать различные показатели. Исходя из этих показателей устройство самостоятельно может отключать и включать отдельные системы. Прибор может использоваться для разнообразных задач. При этом в каждом отдельном случае могут использоваться разнообразные модели щитков. Например, если вы используете ЩА для котла, то его также можно использовать и для вентиляционной системы.
