Сработает ли узо при обрыве нуля в однофазной сети

3 Как найти виновника отключения – последовательные методы

Без теста всей системы понять причину может только очень опытный электрик. Менее квалифицированные специалисты предпочитают поэтапный поиск проблемы, организованный по следующей методике. Отрубаем подачу тока в квартиру или дом. Для этого нужно переставить в положение «Выкл» флажок центрального рубильника у счетчика. В квартире он находится на этажном щите (здоровенный железный ящик в стене на лестничной площадке). Далее нужно вернуть УЗО в положение «Вкл», и если рубильник автомата не сбросит обратно, то его механика работает, как надо.

В ином случае нужно сразу покупать новый УЗО – у старого не работает механическая часть, отвечающая за фиксацию в положении «Включено». Ток в сеть при этом пускать не нужно. Если механика автомата в порядке, пользователю необходимо проверить тестовую кнопку. Для этого нужно отключить провода от выходных клемм автомата (ослабить винты и выдернуть линию и ноль). Причем эти работы проводятся при отключенном центральном рубильнике. После этого рубильник включается, и если рычажок УЗО остался в положении «Включено», то тестовая кнопка автомата работает, как надо. Если флажок сбросило без нагрузки – УЗО сломан, и его придется заменить новым.

Если УЗО срабатывает без нагрузки, следует проверить состояние проводки

Следующий этап проверки – это оценка соответствия УЗО токам потребления. Для этого нужно выдернуть из розеток все электроприборы и подключить снятые с клемм автомата кабели электропроводки. Далее вы переводите рубильник автомата в положение «Включено» и начинаете возвращать вилки в розетку. На определенном этапе УЗО сработает на отключение, после того, как потребляемый ток превысит допустимое значение. Если это произошло, просто купите новый автомат с большим значением допустимого тока. Например, вместо 32 ампер приобретите автомат на 64 А.

Кроме того, до подключения электроприборов к сети можно протестировать состояние самой проводки. Если УЗО срабатывает без нагрузки (без включенных приборов), то в проводке есть скрытые дефекты. Их нужно локализовать и устранить до тестирования линии под нагрузкой. Действуя по этой методике, вы можете понять, почему срабатывает УЗО, и приступить к устранению причин, вызывающих это нарушение.

Простые способы поиска утечек

Обычный визуальный осмотр может дать неожиданный результат. Всевозможные перетирания и разрушения изоляции на проводах найти несложно.

Осматривать нужно не только внешние провода, по возможности проверьте контактные колодки и жгуты проводки внутри электроплиты, стиральной машины или бойлера.

Затем необходимо сузить ареал поиска. Это можно сделать в случае, если у вас грамотно скомпонован вводной щиток: автоматы и УЗО разбиты по группам потребления и помещениям. Последовательно отключая ту или иную группу, вы сможете понять, на какой линии подключен неисправный электроприбор.

После определения линии подключения, поочередно отсоединяйте потенциально опасные электроустановки от сети и наблюдайте за поведением УЗО.

Если это не дало результата — воспользуемся доступными техническими средствами. Чтобы понять, как найти утечку тока, не обязательно иметь профильное образование. Все процессы описаны в школьном курсе физики. Когда вы не уверены в своих базовых знаниях электротехники, лучше воспользоваться услугами электриков профессионалов.

1. Индикаторная отвертка — практически идеальный (хотя и не точный с измерительной точки зрения) прибор для поиска. Принцип ее работы как раз построен на работе токов утечки. Достаточно найти участок металла без краски и коснуться измерительным контактом. Поверхность сантехнических приборов как раз может стать идеальным проводником электричества от бойлера или стиральной машинки.Необходимо включить все электроприборы в рабочий режим и пройтись по заранее составленному плану (чтобы ничего не забыть), коснувшись всех потенциально проблемных мест.
2. Бытовой мультиметр (при наличии диапазона измерения в десятках МОм). Здесь расчет простой: согласно ПУЭ (Правил устройства электроустановок), сопротивление изоляции обеспечивает безопасность при значении более 20 МОм.

Если сопротивление меньше установленного значения, возможна утечка и пробой потенциала на корпус.

Как правильно замерить сопротивление изоляции в электроустановке?

• отключаем электроприбор от питания;
• устанавливаем режим работы измеряющего прибора в положение МОм, диапазон — десятки единиц;
• надежно закрепляем один измерительный щуп на контактах вилки питания (поочередно);
• второй щуп прикладываем к неокрашенным частям корпуса электроприбора.

УЗО без земли

Способ подключения УЗО без защитного заземления

Процитированный в начале п 7.1.80 существует в ПУЭ не в гордом одиночестве. Он дополнен пунктами, разъясняющими, как все-таки (ну нет в наших домах контуров заземления, нету!) «впихнуть» УЗО в систему TN-C. Суть их сводится к следующему:

1. Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
2. Потенциально опасные потребители должны быть защищены отдельными УЗО.
3. Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
4. Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!» Так, да не так.

Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:

• «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
• Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата. В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая. Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

Как найти утечку тока в электропроводке в доме

Если УЗО или дифавтомат, начал отключаться в процессе работы, следует незамедлительно произвести поиск утечки тока. Тем самым вы убережете себя от ненужных финансовых затрат и во многих случаях сможете устранить неполадку самостоятельно.

Что может служить источником утечки:

• Проводка;
• Электрооборудование.

Утечка тока, может проявляться различными способами, самым распространенным, является наличие напряжения с минимальными показателями на батареях отопления, и на металлических частях санузла.

В первую очередь, необходимо проверить состояние проводников проложенных в стенах. Так как любое прикосновение к влажной поверхности стены, может привести к удару током. Для этого, можно использовать обычный радиоприемник, который способен работать на средних и длинных волнах.

Данные приемник, настраивают на частоту, на которой нет вещания. После чего, подают напряжение в сеть и проходят с включенным приемником по всем местам, где проложен кабель. При обнаружении утечки, устройство начнет характерно фонить.

Если проводники в порядке, следует проверить электрооборудование на предмет утечки. Это можно произвести при помощи обычной индикаторной отвертки. Даже при малейшей утечке, на отвертке при прикосновении к металлической поверхности устройства, появится слабая индикация.

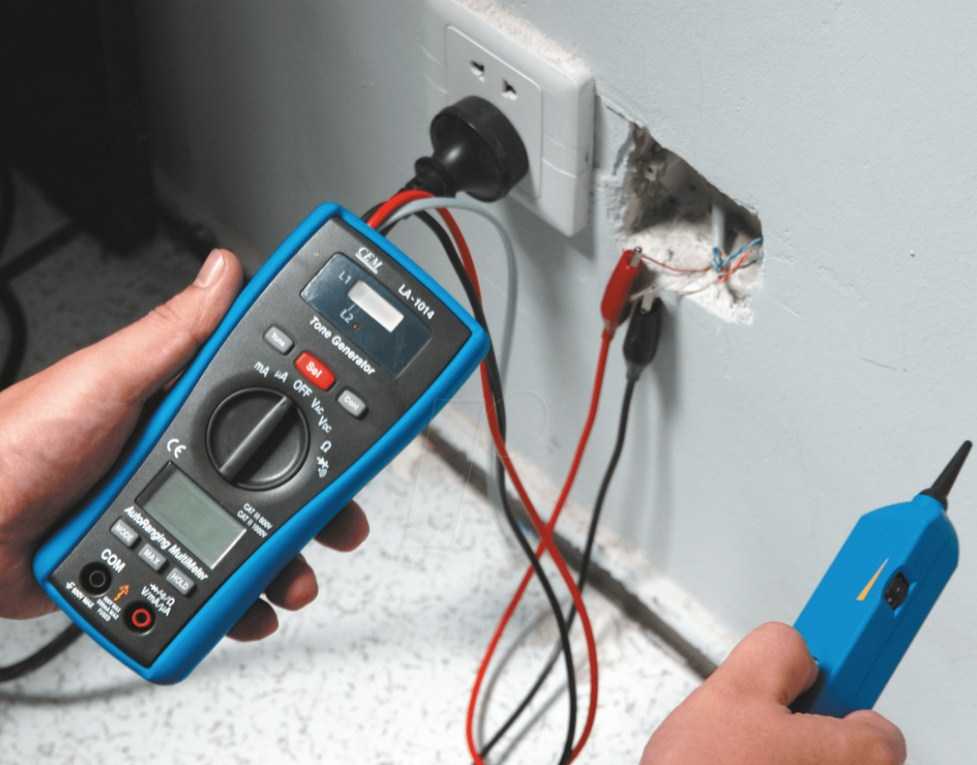

Проверку можно осуществить и при помощи мультиметра. Для этого, измерительное устройство, выставляют на измерение сопротивления (20 мОм). После этого, одним из щупов, прикасаются к корпусу устройства, другим к контакту на вилке. Значение на дисплее, если устройство работает исправно, должно стремиться к бесконечности.

Почему выбивает без подключенной нагрузки?

Часто в индивидуальных домах и квартирах автомат выбивается даже без какой-либо подключенной нагрузки без причин. Помимо уже приведенных факторов, приводящих к отключению, такая ситуация может возникнуть по причине перегружения розеточной группы.

При разработке проекта и прокладке проводки с идеальной точностью определить нагрузку на каждую из групп розеток невозможно. Как правило, на любую группу из 3-4 розеток устанавливается один автовыключатель. Но при установке мощного защитного прибора, величина номинального тока имеющихся розеток существенно снижается.

Перегрузка при этом возникает, если к одной группе розеток единовременно подключаются утюг, электроплита, микроволновая печь и любые другие мощные приборы. В итоге автовыключатель обязательно сработает. Такие случаи можно исключить только способом распределения мощной нагрузки равномерно по нескольким группам розеток. Если же такая возможность отсутствует, то включение в сеть нескольких мощных потребителей следует исключить и подключать их поочередно.

Срабатывание УЗО в условиях отсутствия нагрузки

Почему срабатывают узо без нагрузок? В данном случае, причина может заключаться в высокой степени изношенности. Именно этот фактор обуславливает возникновение дефектов в изоляции современного электрооборудования. Нередко такое происходит в условиях эксплуатации старых стиральных машин, другой бытовой техники. Почти в половине всех возможных случаев, нейтрализовать последствия срабатывания устройства помогают действия, осуществляемые с розеткой. Часто бывает достаточно перевернуть в ней вилку прибора. В соответствии с нормами РЭС, сразу же после установки счетчиков в многоквартирных домах устанавливаются также и подобные устройства, с соответствующими показателями срабатывания.

Важно! Даже если проводка является полностью исправной, защита может вовремя не включиться. В том случае, если зафиксирована утечка, показатели которой суммарно составляют порядка 100 мА, оборудование сразу же на это среагирует

УЗО после отключения

Поиск участка, на котором произошла утечка — действие, которое нужно выполнить, определяя, почему выбивается узо. С чего начать?

• Отключение всех имеющихся в помещении приборов
• Изучение проводки — данный вариант следует рассматривать в том случае, если приборы функционируют исправно.
• Если проводка установлена правильно, и на ней нет повреждений, то решить задачу, связанную с поиском нужного участка, становится гораздо проще. То же можно сказать и о тех случаях, когда проводка поделена на несколько групп и имеет соответствующую защиту
• Дезактивация автоматов, их повторный запуск. Запускать оборудование следует по очереди. Именно так получится определить ту группу, которая не является исправной.

Важно! После того, как «проблемная» группа будет обнаружена, имеет смысл перейти к изучению исправности осветительных приборов, электрических розеток. Не помешает проверить также и коробки

Как показывает практика, распространенной причиной является деформация изоляции. Нередко проблемы обусловлены неграмотной установкой осветительных приборов, проводки.

Случается так, что недостаточно квалифицированные электрики стараются соединять ноль и заземления, стремясь, таким образом, обеспечить защиту от тока

Важно отметить, что такие действия запрещены

Проверка УЗО в электирческом щитке

Важно подчеркнуть, что УЗО не выполняет функции защиты от короткого замыкания. Не защищает оно также от сверхтоков

Все, что может устройство — вовремя среагировать на условия, в которых произошла утечка.

Как обеспечить электрооборудованию защиту от перегрузки:

• Сразу же после УЗО устанавливается автомат с нужным номиналом
• Устанавливается оборудование дифференцированного типа.

Автомат дифференцированного типа представляет собой универсальное устройство. Оно комбинирует в себе функции обычного автомата и устройства защитного отключения.

Причины ложных срабатываний УЗО

Ложные срабатывания, когда вышибает УЗО происходят по нескольким причинам. Иногда это происходит из-за неисправного механизма кнопки ТЕСТ, с помощью которой контролируется работоспособность устройства. После нажатия через сопротивление создается искусственное замыкание вывода фазы и ввода нуля. Это приводит к появлению тока утечки и срабатыванию УЗО.

Для замыкания используется кнопка с нормально разомкнутыми контактами, иногда застревающими после нажатия. В некоторых случаях на контакты попадает пыль, накапливается в определенном количестве и становится проводником электричества.

Основным проявлением данной неисправности является мгновенное возвращение кнопки в исходное положение после включения. В этом случае выбивает УЗО без нагрузки, так же, как это бывает при серьезной утечке тока или пробитой изоляции. Поэтому диагностику следует проводить очень внимательно и перед проверкой отключить все приборы от электрической сети.

Иногда может быть неисправна сама кнопка, а точнее механизм, удерживающий ее во включенном положении. В результате ненадежной фиксации рычажок соскакивает с крепления под действием легкой вибрации даже при отсутствии нагрузки.

Неисправна плата управления

Механические повреждения и влага на контактах могут вызвать замыкание в модуле управления, как и в любом другом элементе плиты. Точно определить, что виноват неисправный блок управления, может, конечно, лишь квалифицированный специалист. И точно не стоит в него лезть неподготовленному человеку: последствия будут фатальными, включая возможные поломки других дорогих компонент электроплиты. Обычно модуль управления меняют или перепрошивают.

В некоторых случаях происходит так, что при включении электроплиты сразу же срабатывает защита на электрическом щите распределения электроэнергии. Другими словами, происходит отключение автоматического переключателя. Такая неприятность может происходить по причине неисправности непосредственно электроплиты, а также в случае короткого замыкания в самой проводке. Если вы не опасаетесь «общения» с электричеством, то определить поломку можно попытаться самостоятельно. Если же вы не являетесь электриком, то лучше всего доверить диагностику и последующий ремонт специалисту соответствующей квалификации.

Перегрузка сети

Самая частая причина, по которой отключается автоматический выключатель (АВ) состоит в том, что он просто выполнил свою работу – защитил проводку от перегрузки и дальнейшего выхода из строя. Когда мы рассматривали технические характеристики автоматов, то говорили о том, что у каждой модели есть свой номинальный ток расцепления: 6, 10, 16, 25 А и т.д. Вот если Вы одновременно включили несколько мощных электроприборов, ток которых превысил уставку, не удивляйтесь, почему выбивает автоматический выключатель в доме. Например, у Вас на щитке стоит автомат на 16А (классическая ситуация для старой проводки) и Вы в один момент включили стиральную машину, кондиционер, электрочайник и бойлер. Нагрузка на сеть заметно возросла, в результате чего АВ отключился, тем самым защитив электропроводку.

Решить проблему можно несколькими способами. Первый и самый простой – поочередно включать мощную бытовую технику, чтобы не возникла перегрузка. Второй – заменить автомат на 25-амперный. Это допускается делать только в том случае, если проводка сможет выдержать нагрузки (медная, сечение жил не менее 2,5 мм2). Третий, самый надежный – заменить электропроводку в доме на новую, которая будет способна выдержать мощную бытовую технику.

Доходчиво объясняется причина, по которой автомат выбивает, на видео:

Что делать, если происходит срабатывание АВ под нагрузкой?

Обращаем Ваше внимание на то, что после того, как автомат выбьет, если он с тепловым расцепителем, включить его сразу не получится. Связано это с принципом работы изделия

Когда механизм остынет (время может достичь несколько минут), попробуйте заново взвести рычаг в положение «Вкл.».
