Одножильный или многожильный провод: какой лучше взять для домашней проводки

Достоинства и недостатки

Когда функционально жилы собраны под единой оболочкой, то такой провод удобнее в прокладывании, особенно в труднодоступных лотках и кабель-каналах. Его оболочка защищает все жилы одновременно, т. е. налицо явная экономия в трудозатратах, на расходе материала изоляции. Но есть один бич всех многожильных проводов — это капиллярность, т. е. втягивание влаги с разделанного торца через полости между изолированными жилами. С этой целью полости заполняются резиной или подобными негорючими наполнителями.

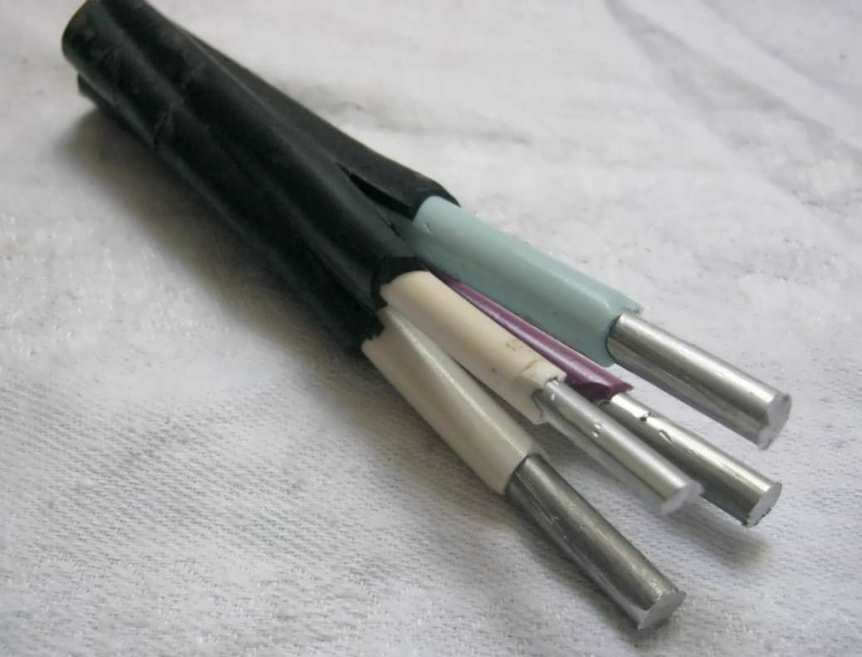

Многожильные и одножильные кабеля

Одножильные мягкие медные провода, например, широко используются в автомобилестроении, где роль «минуса» играет сам корпус автомобиля, при разводке электропроводки в помещениях, сборке щитов освещения и распределительных шкафов, акустике.

Одножильные провода из меди незаменимы в электрических проводках к розеткам и осветительным приборам. Каждому электрику знакома процедура, когда в отсутствие штатного провода он вынужден распускать ножом многожильный кабель, извлекая оттуда отдельные изолированные жилы для выполнения задач по разводке групп розеток.

Важно! Изоляция и медный проводник одножильного провода должны выдерживать многократные перегибы при посадке розеточного модуля на место

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией

Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

  1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
  2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Важно. Понятия однопроволочная и многопроволочная относятся к жилам

При этом возникает путаница с названиями одножильные и многожильные, когда становится непонятно, о чем идет речь: о числе токоведущих жил в кабеле или количестве проволок в одном проводнике. Важно прояснять данный момент.

Из чего состоит электрический провод

У любого провода имеется электропроводящая жила – оголенная либо изолированная. Изоляция может быть резиновой, полиэтиленовой, фторопластовой, из ПВХ или другого материала с диэлектрическими свойствами. Сами жилы бывают алюминиевыми или медными.

По своему строению провода также подразделяются на две большие группы:

  1. Жесткие однопроволочные. Проводник цельный (монолитный), фасонной или цилиндрической формы.
  2. Мягкие многопроволочные. Включают в себя 7 и более проволок.

Необходимое число проволок определено ГОСТом 22483/2012. Оно разнится в зависимости от величины поперечного сечения и степени гибкости жилы.

Выбираем между одножильным и многожильным проводом

Чтобы определить, что лучше: многожильный провод или одножильный провод, важно оценить преимущества каждого типа с учетом показателя сопротивляемости при передаче электрического тока. Главным преимуществом одножильных кабелей является низкий показатель сопротивляемости, рассчитанный на 1000 погонных метров

Например, этот параметр для проводника из меди диаметром 1 мм должен составлять 18,1 Ом. Провод 5 класса может иметь сопротивление выше на 1,4 Ом, что укладывается в допустимую погрешность

Главным преимуществом одножильных кабелей является низкий показатель сопротивляемости, рассчитанный на 1000 погонных метров. Например, этот параметр для проводника из меди диаметром 1 мм должен составлять 18,1 Ом. Провод 5 класса может иметь сопротивление выше на 1,4 Ом, что укладывается в допустимую погрешность.

Это отклонение объясняется тем, что с уменьшением диаметра сечения единичного волокна увеличивается сопротивление. Даже при соединении множества единичных волокон в единое целое наблюдается суммарное отклонение.

Главные отличия одножильного от многожильного кабеля состоят в способе и удобстве монтажа. Руководство правилами устройства электроустановок (ПУЭ) предусматривает такие виды соединений:

  • винтовые;
  • зажимные;
  • сварочные;
  • прессовочные;
  • паянные.

Соединить однопроволочный и многопроволочный кабель можно с помощью различных материалов, выбор которых зависит от диаметра и количества металлических волокон. Например, выполнить соединение с использованием винтовых клемм лучше для одножильного провода.

Watch this video on YouTube

В этом случае винты не пережмут проводник, а отдельные волокна прочно закрепятся в месте контактного соединения. Соединить провод с 1 волокном проще, но это не обозначает, что нельзя сваривать многожильный кабель.

Важно учитывать: проводники высокого класса при сварке можно повредить, что отрицательно повлияет на качество соединения. Прессование проводится с помощью специального инструмента

Этот метод можно использовать для любого типа проводов. Паять допускается материалы с небольшим сечением волокон.

Чтобы определить, какой медный провод лучше: многожильный или одножильный — при прокладке коммуникаций, нужно оценить наличие места для монтажа. Если при установке кабель требуется сильно изгибать, то проще использовать материал с большим количеством волокон.

Правила безопасности и подготовки соединяемых проводников

Непосредственная скрутка одножильного и многожильного провода без дальнейшей обработки не отвечает правилам техники безопасности. Такое соединение со временем может привести к образованию короткого замыкания и возгоранию электрической цепи.

Независимо от используемой методики соединения проводов, следует произвести тщательную подготовку контактируемых частей. Она заключается в зачистке требуемого участка изоляционного слоя. После этого рекомендуется обезжирить контактную часть или обработать канифолью. Далее поверхность зачищается наждачной бумагой. По окончании соединения токопроводящих жил следует обеспечить их качественную изоляцию.

Все работы необходимо осуществлять на обесточенной сети с применением средств индивидуальной защиты.

Для обеспечения качественного соединения одножильного и многожильного провода можно использовать любой из представленных способов. При этом понадобится учитывать количество соединяемых жил, а также их сечение.
