Разновидности, маркировка и установка патрон для люстры

Как выкрутить лампочку, если колба взорвалась

Очень часто в момент выхода из строя у лампы накаливания отваливается колба, а цоколь остается в люстре. Бывает, что подобное происходит и при вывертывании сгоревшего прибора – сама колба оказывается в руках, а патрон остается в осветительном приборе.  Как его выкрутить, если ухватиться буквально не за что?

Прежде всего не надо ни за что хвататься голыми руками – даже при отключенном выключателе люстра может оказаться под напряжением. Такое происходит сплошь и рядом: далеко не все электрики следят за тем, чтобы выключатель разрывал фазный провод. Он может разрывать и ноль. Работает и ладно.

Сначала нужно полностью обесточить квартиру, отключив автоматы в электрическом щите. Теперь указателем напряжения лезем в цоколь и пытаемся найти фазу. Проделываем эту операцию в обоих положениях выключателя люстры. Если фазы нет, для верности ищем ее в ближайшей розетке. Тоже нет? Тогда все в порядке, можно попытаться извлечь отвалившийся цоколь.

Проще всего это сделать, просто отвернув юбку патрона. Она отвернется вместе с оставшимся в ней цоколем. Теперь просто руками выворачиваем остатки лампочки из юбки и ставим юбку на место.

Но случается так, что юбку отвернуть не удается – либо ее заклинил цоколь, либо вместе с юбкой начинает вращаться весь  патрон. Не стоит прилагать чрезмерных усилий при отворачивании заклинившей юбки и уж тем более крутить юбку вместе с патроном, перекручивая и разрывая провода питания. Выйти из такой ситуации без кардинальной разборки осветительного прибора можно двумя способами:

При помощи пластиковой бутылки

Берем бутылку, отворачиваем пробку, а горлышко оплавляем в пламени зажигалки. Быстро вставляем горлышко в цоколь и ждем, пока пластик не застынет. После этого крутим бутылку против часовой стрелки и выворачиваем цоколь, не забывая придерживать патрон за юбку другой рукой.

При помощи пассатижей

Метод с бутылкой хорош и оригинален, но чаще всего он не срабатывает, так как в цоколе остается клей и вставить в него горлышко не удается. В этом случае пользуемся третьим методом. Для его реализации понадобятся обычные пассатижи. Захватываем ими край цоколя и выворачиваем, придерживая другой рукой патрон.

На этом, думаю, можно закончить. Надеюсь, эта статья поможет тебе заменить патрон в люстре самостоятельно, не прибегая к услугам электрика.

Предыдущая
ЛюстрыКак выбрать подвесную деревянную люстру или сделать её самостоятельно
Следующая
ЛюстрыПодвесные люстры и светильники Bohemia IVELE Crystal

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

В таком потолочном светильнике можно установить даже керамический винтовой патронФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстрыФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстреФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Варианты снятия

Первый шаг при откручивании лампочки – отключить электроэнергию, т. е. обесточить жилье с электрического щитка. Запомните: нужно не только выключить конкретную лампочку, а именно отключить все освещение. Не каждый из нас знает, что отключить нужно обязательно фазу, а выключатель выходит на ноль. Не стоит подвергать себя риску.

Дальше нужно снять кольцо стопора лампы, оно служит фиксатором. Для снятия достаточно прижать усики, лампа легко выходит из своего корпуса и висит на контактном патроне. Теперь нужно просто потянуть ее на себя или повернуть влево (зависит от того, какой тип лампы) и вытащить.

Лампы могут быть и без стопорных колец. В этом случае приходится вынимать из гнезда полностью весь светильник.

Легче всего выкручивать так называемые «таблетки»: одной рукой слегка провернуть лампу назад, дождаться щелчка, потянуть вниз и вытащить. Остальная часть светильника остается на месте.

Лампочки с патронами Е14 и Е27 еще проще обслуживать: они заменяются по всем знакомой схеме с обыкновенным стандартным патроном. Выкручиваем, как всегда, старые лампочки, и так же закручиваем обратно новую лампу

Здесь важно только подобрать размер на 14 и 17

Заменяя любые лампочки, обращать внимание на тип и размер цоколя. При выкручивании галогенных ламп их не следует касаться руками без перчаток, на них легко остаются следы, которые дают тусклый свет в комнате

Кроме того, лампы, которых касались жирными пальцами, быстро перегорают.

Особенно это касается моделей с цоколем G4 или G9. Они имеют особую конструкцию – корпус светильника не имеет дополнительного крепежа, поэтому для снятия лампочки ее нужно просто тянуть вниз.

Для удобного снятия лампочки можно полностью демонтировать корпус светильника из подвесного потолка, аккуратно поддев декоративный кружок отверткой. Тогда открывается внутренняя часть и легко можно отогнуть прижимающие штырьки и вытащить корпус из подвесной конструкции. Также можно снимать и плафон для его замены.

Для работы со светодиодными лампами надо знать, что во многих из них лампы и светильники составляют одно целое. Значит, необходимо вынуть светильник полностью. Он находится не в пленке потолка, а имеет крепежную платформу. Если аккуратно отогнуть светильник, видны две расширяющие пружины – это и есть элементы крепления. При снятии светильника их следует придерживать руками, иначе легко можно повредить потолок. Пружинки надо согнуть внутрь, потянуть к себе и вытащить светильник. Как видите, ничего сложного нет. Главное, соблюдать простые правила. Хотя светодиодные лампы самые долговечные, иногда их тоже приходится менять.

Выкрутив лампочки в подвесных потолках хотя бы один раз, с этим легко можно справиться в последующих случаях. Но если лампа или сам светильник повреждены, работа осложняется риском порезов, уколов мелкими кусочками. На помощь придут советы профессионалов и испытанные народные приемы.

Для этой работы пригодятся плоскогубцы, имеющие заостренные концы. Ими нужно захватить металлическую часть светильника и медленно проворачивать в обратную сторону, пока не вынется лампа.

Можно скатать из изоленты шарик клейкой стороной наружу, приложить к центру, слегка прижать, чтобы лампочка прилепилась к шарику. После этого она свободно выкрутится.

А слабая половина человечества – женщины, решает проблему сырой картофелиной: нужно разрезать ее на две половинки, одной из них надавить на негодную лампочку и спокойно выкручивать ее.

Лампа может не только лопнуть, но и застрять. Она как бы прикипает к патрону, и просто так ее не выкрутить. В таких случаях все зависит от строения светильника. Если модель позволяет, выкручивается и патрон, и лампочка. Тогда удалить ее нетрудно.

А если конструкция светильника не допускает такой прием, лампочку остается только разбить. Но перед этим следует обернуть ее тканью, чтобы защититься от осколков. Оставшийся цоколь нужно отсоединить плоскогубцами и вытащить.

Если лопнула или прикипела светодиодная лампа, заменить ее легче, так как она меняется со всем корпусом.

Если на подвесной потолок повешена люстра, для замены в ней лампочки необходимо снять прибор целиком.

Для этого действуйте следующим образом:

сначала снимите колпак, закрывающий крюк, на котором висит люстра;
заведите руку в щель под ним;
возьмите люстру в месте ее крепления и осторожно снимайте ее, одновременно вытягивая электропровод;
отсоедините провод, сняв изоляцию.

Люстра снята с потолка. Если она тяжелая, прежде чем спускаться со стремянки, стоит позвать кого-нибудь на помощь. Теперь легко выкрутить и поменять перегоревшую лампочку.

В следующем видео вы можете наглядно посмотреть варианты выкручивания лампочек из патрона.

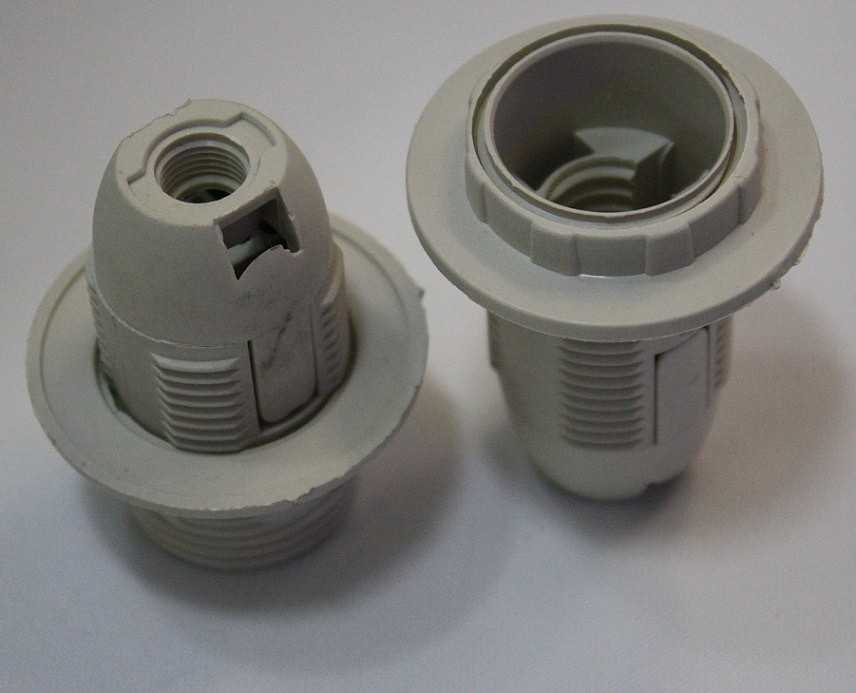

Виды патронов

Конструктивно различают несколько их видов по способу крепления лампочек:

1. Винтовые с резьбой (лампа накаливания закручивается внутрь). Применяются для стандартных ламп накаливания.
2. Штырьковые (крепление осуществляется посредством крепежных лапок или штырьков, расположенных на внешней поверхности изделия). Используются для люминесцентных, галогенных и светодиодных ламп.

Материалом, служащим для изготовления корпуса выступает:

1. Использование ламп мощностью, превышающей максимальное значение, приводит к перегреву патрона с последующей его деформацией Керамика. Изделия из данного материала обладают устойчивостью к высокой температуре нагрева. Следует заметить, что при длительной эксплуатации от воздействия температуры происходит склеивание гильзы с цоколем вследствие чего, при замене лампы гильза отвинчивается вместе с ней. Стоимость их довольна высока.
2. Термостойкая пластмасса. Изделия предназначены для ламп накаливания мощностью не более 60 Вт. Следственно, использование ламп мощностью, превышающей максимальное значение, приводит к перегреву патрона с последующей его деформацией. В процессе использования зачастую изменяют первоначальный цвет. Имеют небольшой срок эксплуатации (вследствие длительного воздействия высокой температуры). Невысокая цена.

Принцип работы всех патронов идентичен, отличия составляют лишь размеры и конструкция. Все изделия рассчитаны на эксплуатацию в электросети 220В.

Различают следующие их типы (для обозначения применяется значение «Е» с цифрой, где цифра соответствует диаметру гильзы):

1. Е5 и Е10. Используются редко вследствие потребления немалого количества тока с незначительной отдачей света.
2. Е14. Изделие небольшого размера, применяется с декоративными лампами, так называемыми «миньонами», идентичного диаметра. Их мощность не превышает 60 Вт.
3. Е27. Наиболее используемый резьбовой патрон, предназначенный для применения с обычными, энергосберегающими люминесцентными, светодиодными и галогенными лампами.
4. Е40. Данный тип предназначен для уличного освещения, где применяются мощные лампы больших размеров.

Совет: как выкрутить цоколь от лампочки из патрона

Иногда цоколь лампочки заклинивает в патроне и его сложно вытащить. Если откручивать за стеклянную колбу, она отламывается и металлическая часть застряет. Чтобы извлечь ее оттуда нужно для начала обесточить люстру или другой светильник, с которым случилась неприятность. При этом отключать свет лучше на щитке, особенно, если не уверены, что выключатель размыкает фазу.

Далее, есть как минимум два варианта:

1. Вставить в цоколь ножницы и раскрыть их. Концы упрутся в резьбу изнутри. Прилагая усилие к раскрытию ножниц, прокручивать их против часовой стрелки.
2. Плоскогубцами подцепить металлический край детали, немного подогнуть вовнутрь и, схвативший за него пассатижами, выкрутить цоколь.

Посмотрите на видео еще один способ выкрутить часть сломавшейся лампочки при помощи пластиковой бутылки:

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

• за электропровод;
• на металлической трубке;
• с помощью втулки;
• защелками.

В первом случае необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Последний вариант крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилу

С помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммами

Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой

Вставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибов

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Когда необходимо менять патрон и как поменять своими руками?

1. Первым тревожным знаком для переустановки патрона служит его несрабатывание (не загорание лампочки) при включении выключателя. Это связано с образованием ржавчины на гильзе или центральном контакте. В 90% случаях их чистка не даёт желаемого результата.
2. Замена необходима в случае визуального обнаружения на поверхности корпуса трещин или иных повреждений.
3. Если внутренние компоненты контактируют между собой и приводят к короткому замыканию.
4. В случае заклинивания или «спайки» гильзы с цоколем лампы и невозможности его извлечь.
5. Выход из строя клемм.
6. Плановая замена устройства, через каждые 5 лет.

Процесс замены не сложен и под силу хозяину дома без особых знаний в области электрики, но всё же требует внимательности и выполнения всех условий и рекомендаций.

Необходимые материалы и инструменты:

• новый патрон;
• клеммники;
• отвёртка – индикатор;
• возможно изоляция и отрезок провода;
• строительный нож;

Пошаговое руководство:

1. Первоначально, обесточивается помещение, в котором будет переустанавливаться или вся квартира.
2. Откручиваются крепёжные элементы, держащие люстру. Это могут быть скрытые болтики на корпусе. Если она держится на подвесном крюке – просто снять с него.
3. С помощью отвёртки откручиваются зажимные болтики клемм и вытаскиваются подводные токовые провода из их полости.
4. Когда осветительный прибор снят, и с ним удобно работать на столе, следует выкрутить патрон из корпуса люстры. Рекомендуется учитывать, что способов их скрепления между собой много и каждый из них индивидуален.
5. В отверстие от предыдущего патрона помещается основание нового и зажимается.
6. Далее, люстру необходимо прислонить в исходное положение и через сквозное отверстие корпуса запускается тоководный провод из потолка. Перед подключением провода, необходимо заново зачистить (снять изоляционный слой, достаточно длины 0.5-0.7 мм) ножом.
7. Для подсоединения электрических жил, первоначально необходимо открутить зажимные болтики клемм на керамическом съёмном вкладыше, а после, поместить их в полость и тщательно зажать отвёрткой.
8. Вкладыш устанавливается во внутренние пазы и закрепляется цилиндрическим корпусом.
9. После этого, к потолку заново крепится люстра на то же место.
10. В изделие вкручивается лампочка и включается токовое снабжение. Если вся процедура произошла правильно и все контакты сопряжены – лампочка будет работать.

Это интересно: Как подключить двухфазный проточный водонагреватель к УЗО

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии. Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Пошаговая инструкция по замене

Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.

Отключение света

Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».

Отсоединение проводов

Прежде снятия светильника с потолка необходимо отсоединить проводку. Контакт проводов современной люстры с электросетью осуществляется обычной скруткой либо посредством клеммных колодок. Все эти проводники и приспособления обычно прячутся за верхним колпаком светильника, называемого также защитным.

Перед касанием руками оголенных проводников и металлических частей проверьте их с помощью щупа-контактора или специальной отвертки на наличие напряжения. В некоторых квартирах размыкатель электросети устанавливают на линии фазы до прибора освещения!

Снятие люстры с потолка или демонтаж другого светильника

В зависимости от конструкционных особенностей снятие люстры с потолка может иметь свои особенности. Как правило, она либо весит на крюке, либо монтирована на планке или кронштейне. Может быть и вариант прикрученного плафона – тогда нужно просто вывернуть монтажные винты из панели или разъединить защелки.

Разборка светильника

Разбор люстры необходим, чтобы высвободить патрон. Существует большое количество разнообразных по конструкции и форме светильников. Однако все они имеют плафон. Его-то и нужно демонтировать от основного каркаса, чтобы облегчить работы по извлечению патрона, предварительно выкрутив все лампочки.

Демонтаж патрона

Чтобы быстро и без повреждения конструкции светильника демонтировать патрон, необходимо определить его вид и способ фиксации. Как правило, применяются два варианта:

1. Фарфоровый новый. Крепление такого патрона осуществляется через два винта в основании. Вся процедура демонтажа в таком случае заключается в их выкручивании.
2. Карболитовый старый. Существует несколько модификаций такого патрона – для стен, потолка, с приспособлением для закрепления плафона. Его демонтаж состоит из нескольких последовательных стадий: открутите держатель лампочки, открутите провода от освободившейся керамического основания и выверните дно патрона или открутите плоскую гайку – в зависимости от способа его крепления.

Установка нового патрона

Монтаж нового патрона должен проходить по схеме, прямо противоположной разборке старого, и зависит от особенностей и способа крепления светильника конкретной модификации. Однако если не удается поставить или подобрать аналогичную модель, то придется заменить и весь светильник или, если это возможно, только часть, куда крепится сам патрон.

Соединение проводников

Подсоединению проводников нужно уделить максимальное внимание и время. Малейшие оплошности могут привести к короткому замыканию, перегреву патрона, выходу из строя всего осветительного прибора

Кроме того, если раньше, до разбора, провода были на скрутках, то нужно обновить места соединения, установив их на более надежные клеммники. Ветхую или недостаточного сечения старую проводку внутри люстры нужно также заменить на новую, более надежную.

Совет: отсоединяя провода от старого патрона, заметьте, какой провод подходил к центральному контакту. Это и есть фазовая линия. При подсоединении проводов к новому патрону соблюдайте их расположение – каким оно было до замены.

Установка светильника и подключение электричества

Устанавливать собранный светильник нужно обязательно с помощником. Для начала необходимо правильно подсоединить все провода – самой люстры с электросетью, не забывая о правильном соединении линий фазы и нуля. После соединения всех проводников, закреплении элементов люстры, установке лампочки, можно включить напряжение сети и удостовериться в исправности собранной конструкции.

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

• мощность лампы, которую планируется подключать;
• соответствующий типу патрона диаметр;
• маркировка;
• параметры: размеры, мощность;
• цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

1. Тип Е27:
   • отечественного производства – 25 рублей;
2. Китай – 45 рублей;
3. Италия – 130 рублей.
4. Тип Е14:
   • отечественного производства – 20 рублей;
5. Китай – 20 рублей;
6. Италия – 90 рублей.
7. Для галогенных ламп:
   • отечественного производства – 15 рублей;
8. Китай – 30 рублей;
9. Италия – 150 рублей.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку

Токопроводящий кабель пропускается через отверстие этой важной детали

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Одна лампа – один выключатель

Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.

Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.

Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.

Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.

От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.

А далее все просто:

• Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
• Выбираем место установки прерывателя (условно – ниже распределительной коробки);
• В распределительную коробку заводим проводку, идущую от распределительного щита;
• По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
• Остается провести укладку провода от выключателя к распределительной коробке.

Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».

Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.

После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети

Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.

Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.

К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.

Зная это, остается только все правильно соединить в распределительной коробке.

Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.

Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).

Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.

Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.

Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.

Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.

Все последующие схемы построены по описанному принципу, поэтому укажем только их ключевые моменты.

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

• мощность лампы, которую планируется подключать;
• соответствующий типу патрона диаметр;
• маркировка;
• параметры: размеры, мощность;
• цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

1. Тип Е27:
   • отечественного производства – 25 рублей;
   • Китай – 45 рублей;
   • Италия – 130 рублей.
2. Тип Е14:
   • отечественного производства – 20 рублей;
   • Китай – 20 рублей;
   • Италия – 90 рублей.
3. Для галогенных ламп:
   • отечественного производства – 15 рублей;
   • Китай – 30 рублей;
   • Италия – 150 рублей.

No tags for this post.
