Установка и схема подключения поворотного диммера

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Какие розетки лучше — мои критерии отбора

Чьи розетки лучше — рейтинг производителей

Большинство из представленных брэндов розеток и выключателей более или менее известны, и про каждого из них у нас есть отдельная подробная сравнительная статья. В десятку наших претендентов на звание лучшего вошли такие бренды, как:

• Anam
• Bticino
• GUSI
• DKC
• Makel
• Legrand
• Lezard
• Scneider-electric
• Wessen
• Белорусские розетки

Всех этих производителей по ценовой политике пришлось условно поделить на две группы — это большая бюджетная группа и тройка тяжеловесов. Поэтому будем сравнивать между собой участников внутри каждой из этих групп.

Более высокая ценовая группа розеток и выключателей:

В этой ценовой категории я успел познакомиться с тремя производителями розеток, а также выключателей и других сопутствующих товаров:

• Legrand — французский бренд
• Bticino — итальянский бренд
• Scneider-electric — немецкий бренд

Любые из этих розеток — станут достойным украшением Вашего дома.

Legrand — на первом месте из-за возможности предложить самую демократичную цену. Основные достоинства этого французского бренда — это отличнейшее качество и разнообразнейший ассортимент по цветовой гамме и по количеству моделей.

Розетки Legrand

SchneiderElectric чуть дороже. Но этот немецкий бренд в первую очередь старается учитывать пожелания потребителей, поэтому вся их продукция, в том числе розетки и выключатели, отличаются широкой направленностью. Здесь можно найти как бюджетные модели, так и изделия рассчитанные на состоятельного покупателя, и в первом и во втором случае это будут образцы, придраться к немецкому качеству которых просто невозможно — все настолько безукаризненно и красиво, что чувствуешь себя ребенком играющим, в легендарный конструктор LEGO.

Продукция SchneiderElectric

Bticino по средней цене своих изделий перещеголял два предыдущих бренда. Однако, держа в руках продукцию Bticino, я чувствовал на коже мурашки от восторга, а от Legranda и ScneiderElectrika — нет. Возможно, из-за того что Legrandom никого уже не удивишь, а вот продукцию затейливых итальянцев я видел впервые. Именно выключатели Bticino я установил в своей новой квартире. Я не смог устоять перед их качеством и внешним видом, несмотря на довольно высокую стоимость. О чем, кстати, нисколько не жалею.

Продукция итальянского бренда Bticino

Здесь не упомянут концерн ABB только потому, что я не имел собственного опыта общения с этим брэндом. Этот претендент больше известен, как лидер в области систем защиты электропроводки. Но розетки и выключатели ABB также могут быть участниками старшей ценовой группы.

Очень приятно, что в данном случае высокая цена на розетки и выключатели полностью соответствует качеству этих изделий. Зарекомендовавшие себя на Западе и известные также всему миру, эти производители не могут ударить в грязь лицом. Тем интереснее будет разобраться с более бюджетными решениями.

Какие розетки лучше в более низкой ценовой группе

• Розетки и выключатели Anam
• Розетки и выключатели Makel
• Розетки и выключатели Wessen
• Розетки и выключатели Lezard
• Белорусские розетки
• Розетки и выключатели GUSI
• Розетки и выключатели DKC

Второе место отдам сразу троим претендентам — Makel, GUSI и Lezard. Здесь следует ориентироваться на свой вкус, а также на доступность для замены! Makel уже знают в России, Lezard еще не так развит, а GUSI до недавнего времени не отличался высочайшей репутацией, хотя с появлением новых коллекций стал лучше. У всех представителей этой группы, помимо хорошего пластика только один изъян — недостаточно проработаны контактные группы: либо тонкий и мягкий металл, либо хилые винты и недостаточно крупные зажимы.

На четвертом месте рейтинга Белорусские розетки. Белорусские розетки на последних местах из-за очень простенького дизайна и встречающихся небрежностях исполнения: то винт не держит провод, то кнопка вываливается или некрасиво косится. А еще некоторые выключатели издают непонятный звук, также при ошибках монтажа со временем встречаются проблемы с нечетким включением. Но не смотря на это, при реализации максимально бюджетного проекта лучше использовать именно белорусские розетки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Виды диммеров

Электронные устройства для регулировки яркости света создаются по нескольким параметрам. Главное, что отличает диммеры друг от друга, – это тип исполнения. Согласно ему, регуляторы интенсивности света бывают:

Последний вид электронных устройств — моноблочные диммеры — делят на типы в зависимости от способа управления. Поэтому регуляторы света ещё подразделяют на следующие устройства:

• поворотные (снабжены ручкой, которая, если направлена влево, то выключает свет, а когда повёрнута вправо, увеличивает интенсивность освещения);Чтобы изменить яркость света, данный диммер нужно покрутить
• поворотно-нажимные, действующие так же, как обычные поворотные, но отличающиеся тем, что включают свет только после лёгкого нажатия на ручку;Такой регулятор света похож на кнопку
• клавишные, представляющие собой устройства, одна часть которых ответственна за подачу и отключение света, а вторая — за уменьшение и увеличение его яркости.На этом устройстве часто отмечают «+» и «-»

Существенную роль в выборе диммера играет и вид лампы, свет от которой надо отрегулировать. Например, лампы накаливания принято оснащать простыми электронными устройствами, осуществляющими свою задачу путём изменения напряжения. Стандартные диммеры неплохо подходят и галогенным лампам, подключаемым к источнику электричества с напряжением 220 В.

Один диммер подключён к лампе накаливания, а другой — к галогенной лампе

Если нужно регулировать подачу света от галогенной лампы, функционирующей на напряжении 12 или 24 В, то придётся использовать более сложное устройство. Желательно, чтобы диммер для такого осветительного прибора работал вместе с понижающим трансформатором. Если же устройство для преобразования тока обмоточное, то рекомендуется применять диммер, маркированный буквами «RL». А вместе с электронным трансформатором разумнее использовать регулятор с пометкой «C».

Вариант устройства для приборов, работающих от напряжения не более 24 В

Лампы со светоизлучающими диодами требуют применения регулятора интенсивности света особого вида, то есть устройства, модулирующего частоту тока импульсно. Для энергосберегающей или люминесцентной лампы подобрать диммер непросто. Наиболее приемлемым вариантом считается диммер, в чью схему включён электронный пускатель.

Простой регулятор света

Легче всего ввести в эксплуатацию диммер, функционирующий с динистором и симистором. Первое устройство — это полупроводниковый прибор, осуществляющий свою задачу несколькими путями. Другими словами, динистер выглядит как два соединённых диода, расположенных напротив друг друга. А симистер представляет собой усложнённый тиристор, начинающий пропускать ток в момент подачи на электрод тока управления.

Кроме динистера и симистера, схема простого регулятора света включает резисторы — постоянный и переменный. Вместе с ними также используются несколько диодов и конденсатор.

Устройство связано с распределительным щитом, распределительной коробкой и светильником

Это интересно: Какой провод использовать для проводки в доме — как выбрать и рассчитать, виды (медный, алюминиевый, одножильный, многожильный, негорючие)

Виды диммеров

Часто используются осветительные приборы разного типа: лампы накаливания — обычные и галогенные, светодиодные лампы и ленты, лампы дневного света и экономки. Иногда в одном помещении присутствует несколько типов ламп. Но вот в чем проблема: под разные типы ламп требуются различные типы светорегуляторов. Есть, конечно, универсальные диммеры, но стоимость их высока.

Диммеры отличаются не только по внешнему виду, но и по типу ламп, с которыми они работают

Итак, первоначально надо купить нужный диммер

Это важно, так как далеко не все регуляторы, которые хорошо работают с обычными лампочками накаливания, могут регулировать экономки или светодиодные лампы. Давайте разбираться какими бывают диммеры и как их выбрать

Они отличаются по типу нагрузки:

• Для ламп накаливания, включая галогенные, работающие от 220 В.
• Галогенные лампы постоянного тока (электронный трансформатор на 12 В).
• Для светодиодных и люминесцентных ламп со стандартным патроном.
• Универсальные.

Это схема регулятора яркости для галогенных ламп на 12 В

То есть, сначала покупаете лампу, затем под тип используемых лампочек подбираете диммер. Причем, необходимо учитывать еще и потребляемую мощность. По мощности диммеры бывают следующих типов:

• Небольшой мощности — от 200 Вт до 1000 Вт. Очень часто совмещены с выключателем, но могут быть и в виде отдельного устройства. Второй тип устанавливается в такой же подрозетник, как и обычный выключатель.
• Мощные — выше 1000 В обычно монтируются в электрическом щите, устанавливаются на DIN- рейку, но в быту используются редко. Разве что для регулирования мощности ТЭНов и другой подобной нагрузки.

Схема диммера на тиристоре — для обычных ламп и индуктивной нагрузки (не для емкостной, к которым относятся почти все лампы со встроенными преобразователями тока)

При выборе мощности димера, следует предусмотреть запас в 20-30%. В таком случае компоненты устройства будут работать в оптимальном режиме, что продлит срок эксплуатации. При работе «на грани» или с перегрузкой, диммеры быстро выходят из строя — через пару лет. Если в сети часто скачет напряжение, это еще усугубляет ситуацию. Так что «запас» у светорегулятора по мощности должен быть. После того как выбрали тип, можно думать, как подключить диммер.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.

3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.

   диммер клавишный

4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Это интересно: Пылесос выдувает пыль обратно: что делать?

Управление освещением из разных точек помещения

Для обеспечения этого варианта регулировки освещения можно рассмотреть 2 схемы.

Схема установки с двумя светорегуляторами

Когда требуется регулировать освещение из двух разных точек, то можно использовать схему с двумя диммерами. В таком случае первые и вторые клеммы светорегуляторов соединяются между собой. Фазовый провод подводится к оставшейся третьей клемме одного из диммеров, а от третьей клеммы второго устройства провод идет на нагрузку. Таким образом, из распределительной коробки каждого светорегулятора выходит по три провода.

Как правильно подключить высококачественный диммер

Для обеспечения регулировки освещенности помещения с различных точек возможен вариант с использованием импортных кнопочных диммеров высокого качества, например, типа Legrand Valena производства французской компании Legrand. Особенностью этого устройства является то, что в комплект покупки входят дополнительные кнопки регулировки, которые можно установить в разных концах освещаемого помещения. При этом расстояние от диммера до самой дальней выносной кнопки ограничено 50 метрами.

Существует несколько вариантов

схем подключения дифавтомата

: с заземлением или без него, по селективной или неселективной схеме. Использование этого устройства позволяет обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий.

Для установки точечных светильников в гипсокартон есть подробная инструкция, а как сделать правильный выбор LED ламп для домашнего освещения, поможет эта статья.

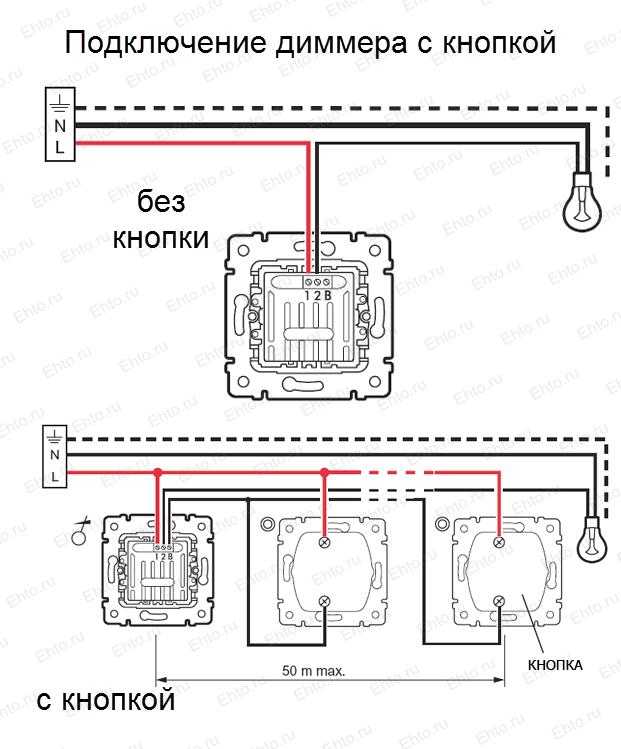

Схема включения диммера с выносными кнопками регулировки следующая. Фазовый провод подходит к клемме светорегулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод идет на клемму B диммера. Нагрузка подсоединяется к клемме №2 светорегулятора и нулевому проводу N.

За возможности такого брендового устройства приходится, конечно, значительно переплачивать. Так, диммер Legrand Valena, рассчитанный на 600 Вт, стоит 2486 рублей, тогда как отечественный АГАТ–К-200 стоит около 500 рублей.

Итак, перед тем, как установить диммер своими руками, необходимо запомнить всего несколько правил:

1. Хотя имеются различные варианты подключения светорегуляторов, но схемы их достаточно просты – они устанавливаются последовательно с источником электроэнергии в фазовый провод электросети.
2. Для регулировки освещенности из разных точек помещения можно использовать схему с одним высококачественным дорогостоящим диммером, имеющим дополнительные выносные кнопки.

Выбираем с умом: советы по покупке диммера

Диммеры могут быть обычными и низковольтными. Последние встречаются редко. Но для подключения в квартире они не подходят. Внимательно читайте информацию на упаковке. Приобретайте товар только у тех продавцов, которые предъявят вам лицензию на продукцию. Что еще нужно узнать о продукте перед покупкой:

• уточните, с какими лампочками работает регулировщик. Есть модели, которые прекрасно взаимодействуют с люминесцентными, энергосберегающими и галогеновыми лампами. Информацию ищите на упаковке диммера или лампочки;
• если вы намерены контролировать яркость лампочки в светильнике, приобретите шнуровую модель, на потолке – моноблочную;
• прибор должен иметь УЗО – устройство защитного отключения. Информация об этом имеется в паспорте регулятора. Если УЗО не предусмотрено, изделие не переживет перепадов напряжения электросети;
• не устанавливайте светорегулятор там, где на него будут попадать влага, грязь или прямые солнечные лучи. Не монтируют прибор рядом с каминами и обогревателями, радиаторами.
