Как правильно соединить провода из меди и алюминия

Альтернативные варианты

зажимы Wago

Довольно широко в последнее время стал применяться метод соединения разнородных проводов с помощь специальных пружинных зажимов. Наиболее известны зажимы фирмы Wago.

Такие зажимы бывают 2 разновидностей:

1. Одноразовые, без возможности вытаскивания провода.
2. Рычажковые, многоразового использования.

Принцип действия заключается в специальном пружинном зажиме из особого сплава, который заключен в пластиковый корпус. Конструкция кромки зажима позволяет врезаться в тело металла даже при наличии толстой пленки окисла на нем.

Зажимы выпускаются практически на все используемые диаметры проводников и рассчитаны на токи до 34 А. Однако, опыт электромеханических работ подсказывает, что величину максимально допустимого тока необходимо уменьшить в несколько раз, то есть зажимы надо приобретать с некоторым запасом по току.

Монтаж проводки с использованием пружинных зажимов самый быстрый. Из минусов следует отметить достаточно высокую стоимость материалов.

Виды соединения кабелей

Соединить алюминиевые провода друг с другом можно разными способами, а именно:

• Методом скручивания. Однако данный способ соединения алюминиевых проводов имеет один существенный недостаток. Алюминиевый провод очень чувствителен к изгибам и т. д. Поэтому в местах скрутки он может ломаться;
• На болт и гайки. Более надёжный способ соединения алюминиевых проводов, чем вышеописанный. Для этого берётся болт и несколько гаек с шайбами, между которыми зажимается один и другой конец соединяемых проводов. При этом соединение получается достаточно надёжным и долговечным. Единственный его минус в том, что оно громоздкое, и, зачастую открытое, без какой-либо изоляции;
• Колодки. Универсальные приспособления для соединения проводов, причём те, могут быть сделаны из разнородных металлов;
• Посредством гильзы. Соединить алюминиевые провода можно используя для этих целей небольшую трубку, которая обжимается после того, как в неё были уложены два или больше проводов. Перед этим алюминиевые провода рекомендуется скрутить вместе, после чего обжать их при помощи гильзы.

Рассмотрим более подробно, как именно осуществляется соединение алюминиевых кабелей, всеми вышеперечисленными способами.

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

• Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
• Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
• Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Особенности и секреты применения опрессовочного метода

Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.

Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.

Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест. Дело в том, что в подобном случае медь и алюминий контактируют напрямую

Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.
Надежное соединение алюминиевых проводов с медными можно получить используя метод опрессовки с применением гильз.

Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.

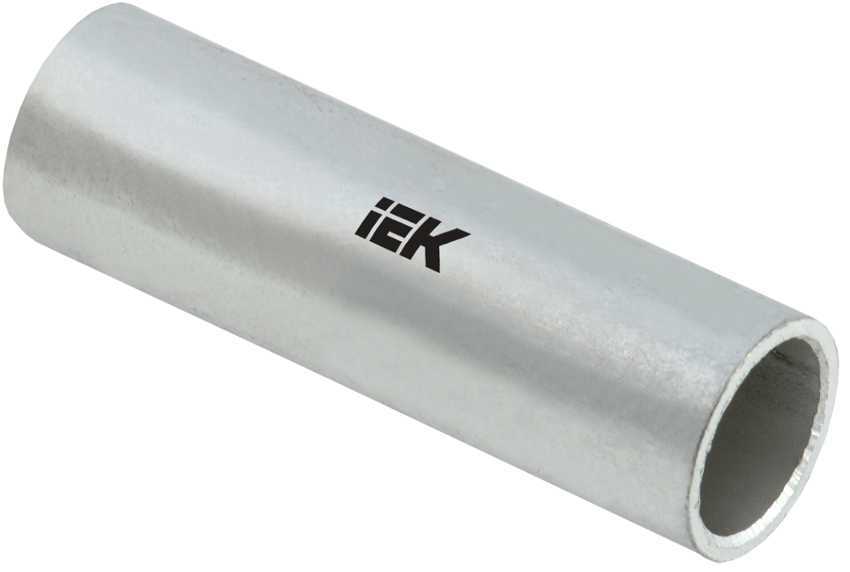

Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.


На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.

Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.

Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Скрутка

В редких случаях, алюминиевый провод можно соединить методом скрутки. Сразу стоит отметить, что этот метод очень ненадежный и даже несмотря на то, что в советское время его использовали сравнительно часто. Отчасти объясняется это тем, что в прошлом количество бытовых приборов и соответственно нагрузки на проводку было меньше. Теперь картина выглядит иначе.

Более того, срок такого соединения зависит от разных факторов, например, нагрузка по току, влажность и температура. Если температура повышается, то металл расширяется, из-за чего расширяется зазор между проводами. Это может привести к переходному сопротивлению, место контакта будет греться и после этого образуется окисление и, в конце концов, контакт полностью нарушится. Однако такой процесс продолжается долгое время, поэтому для временных соединений метод скрутки допустим.

При соединении алюминия таким методом, важно придерживаться таких правил:

• Провода должны равномерно обвивать друг друга.
• Если провод толстый, то витков должно быть не более трех, а для тонкого не меньше пяти.
• Если соединяется медный и алюминиевый провод, то медный обязательно нужно залудить.
• В качестве изоляции контакта рекомендуется использовать термоусадочную трубку.

Стоит ли менять старую алюминиевую проводку или нет?

Если проводка устарела, то ее замену необходимо произвести обязательно. Кабели, которые укладывались 20 и более лет назад, не смогут выдержать нагрузку в современных домах и квартирах.

Это обусловлено использованием более высоких мощностей в результате установки таких бытовых приборов:

• бойлеры;
• микроволновые печи;
• компьютеры;
• кондиционеры.

Вкратце алгоритм замены проводки выглядит так:

1. На первом этапе надо подготовиться к проведению электромонтажных работ. Нужно полностью изучить помещение, где будет укладываться проводка. Следует оценить состояние комплектующих элементов и произвести расчет нагрузки на электросеть.
2. Затем производится составление технической документации, проекта. Выполнение этой задачи рекомендуется доверить квалифицированным специалистам. При ее осуществлении учитываются параметры бытового оборудования и приборов, которые устанавливаются в будущем. Размечаются места для монтажа электроточек, световых устройств.
3. Производится составление полной сметы, а также закупка материалов, которые потребуются для выполнения задачи. Специалисты советуют приобретать провода с жесткой и цельной жилой. Кабели для розеток выбираются с сечением 2,5 мм2. Для подключения осветительного оборудования укладываются проводники, рассчитанные на 1,5 мм2. Чтобы обеспечить качественную работу мощных приборов, понадобятся кабели с сечением на 4 мм2.
4. Нельзя забывать о дополнительном оборудовании. Речь идет об автоматических приборах, монтажных коробках, УЗО и других комплектующих элементах.
5. Следующий этап — укладка кабелей. Если осуществляется закрытый монтаж, то надо выполнить штробление стен. При реализации открытой проводки кабели укладываются в специальных каналах. На данном этапе производится монтаж электротехнического оборудования. Речь идет о переключателях, распределительных коробках, розетках.
6. Выполняется подключение новой электролинии, надо соединить концы проводников. Прежде чем закрывать электротехнический канал после подсоединения, нужно проверить работу всех устройств. Если тестирование показало неполадки, то сразу от них избавиться проще.

Пользователь Электропроводник 116 наглядно показал процедуру замены проводки в трехкомнатной квартире.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

1. Пружинная шайба.
2. Стандартная шайба.
3. Колечко первого провода.
4. Еще одна стандартная шайба.
5. Колечко второго провода.
6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Плюсы алюминия

Данный материал для укладки проводки имеет определенные преимущества:

1. Легкость. Если сравнивать с другими материалами, алюминиевая проводка имеет значительно меньший вес.
2. Устойчивость к воздействию коррозии. Алюминиевый материал меньше подвержен разрушительному действию. Когда такой тип проводников взаимодействует с воздухом, происходит его окисление. Но за счет образования пленки на структуре кабеля материал надежно защищается от дальнейшего разрушения.
3. Стоимость. Сам по себе алюминий — недорогой металл. Поэтому он нашел широкое применение в изготовлении силовых проводников. Благодаря небольшому весу и доступной цене алюминий считается оптимальным вариантом для укладки воздушного ввода.
4. Большой выбор проводников различных видов. Если при ремонте помещения надо осуществлять монтаж и подключать силовые кабели, то можно использовать изделия типа СИП. Для реализации внутренней проводки применяются варианты АПБПП, АППВ, АПВ.

Об особенностях использования таких кабелей, а также об их преимуществах рассказал канал «Chipdip».

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

• возможность разобрать и собрать заново соединения, не нарушая заклепку;
• необходимость присутствия специальных приспособлений для осуществления заклепки.

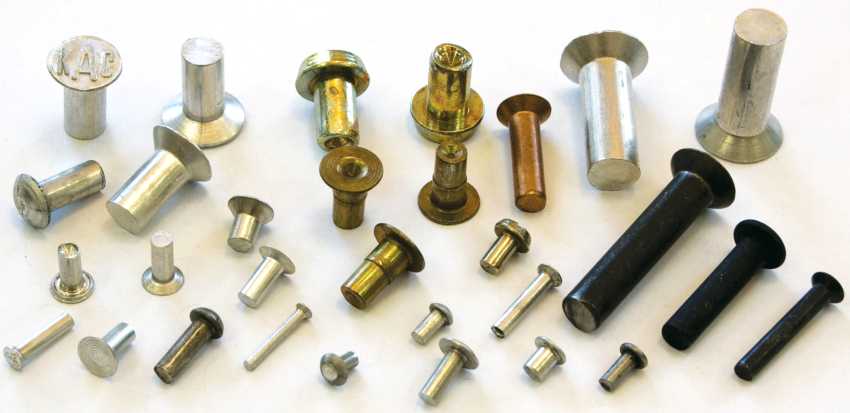

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

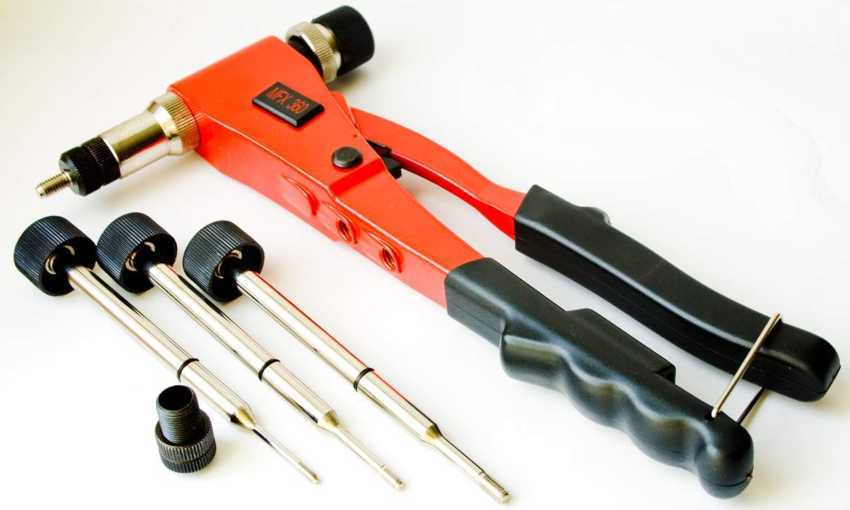

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

С помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.

На заклепку надевают детали в следующем порядке:

• проводник из алюминия;
• пружинная шайба;
• проводник из меди;
• плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.


Так как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.
