Несколько фактов об электролитических конденсаторах

Характерные признаки неисправности электролитов

К таким признакам можно отнести:

• Устройство не включается. Блок питания уходит в защиту или не запускается;
• Устройство включается, но сразу же выключается. Емкость конденсаторов высохла или потеряла свое прежнее значение, поэтому блок питания уходит в защиту;
• Перед неисправностью был писк в блоке питания. Обычно это означает, что конденсатор потерял герметичность и электролит начинает вытекать;
• Нет регулировки яркости в мониторе. Отсутствие нужной емкости приводит к нарушению работы всего устройства. Емкость в данном случае делает функцию настройки;
• Перед неисправностью был взрыв и неприятный запах. Неприятный запах – это электролит;
• Устройство включается через раз. Это значит, что есть большая вероятность протечки фильтра питания.

Внешние признаки неисправности электролитических конденсаторов:

• Вздутие корпуса;
• Повреждение корпуса:
• Наличие электролита под корпусом;
• Вздутие со стороны контактов (внизу корпуса, обычно еле заметно).

Также высокочастотные пульсации вредят электролитам. Поэтому чаще всего они выходят из строя в блоках питания, поскольку именно там много пульсаций.

Правила работы с электролитами

Внимание! Перед тем, как прикоснуться к плате неисправного источника, убедитесь, что емкости разряжены. Даже если неисправен преобразователь, а не электролит, то конденсаторы могут быть заряжены

Им попросту некуда девать свой заряд. Поэтому первым делом аккуратно и не касаясь щупом мультиметра, измерьте емкости с высоким напряжением. Если они заряжены, разрядите их с помощью лампочки.

Как менять старый на новый

Среди электронщиков есть два мнения. Первое это то, что менять нужно неисправный старый конденсатор менять на такой же старый. Это объясняется тем, что вся работы схемы «привыкла» к старому конденсатору.

Но технически правильно и обоснованное мнение – это то, что нужно ставить только новый и только подходящий по параметрам конденсатор. Нет никакого привыкания схемы. Да, многие компоненты устарели и не могут работать как прежде, но у конденсатора по сути нет ничего того, что кардинально влияло бы на ухудшение работоспособности всех схемы. Устройство наоборот, будет работать лучше.

Меняйте старые конденсаторы на новые, максимально близкие по параметрам. Например, емкость можно взять чуть больше, если речь идет о блоке питания. А если это цепь настройки, то увеличив или уменьшив емкость, так можно повлиять на весь режим работы схемы. Нужно действовать по ситуации.

Также не стоит забывать о таком параметре, как ESR (эквивалентное последовательное сопротивление).

Post Views:
693

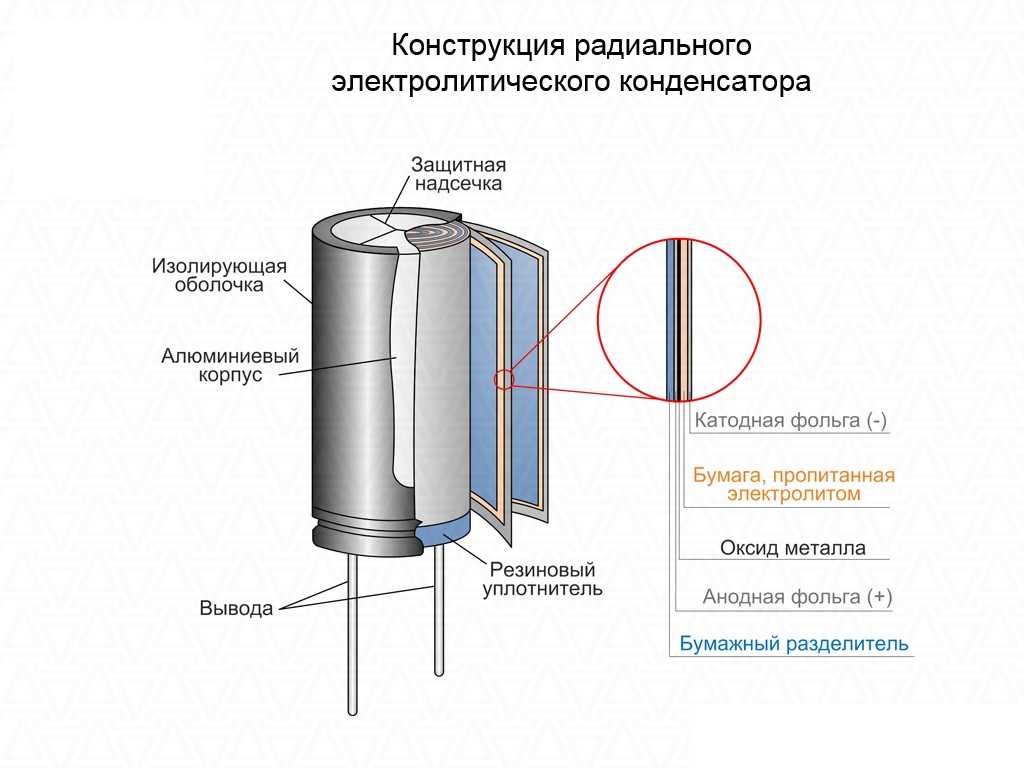

Конструкция электролитического конденсатора

Обкладки обычно не плоские. Для электролитических конденсаторов чаще свёрнуты в трубочку, спиралью. На срезе напоминает катушку Тесла с вытекающими отсюда последствиями. Это значит, что конденсатор обладает значительным индуктивным сопротивлением, которое в данном контексте считается паразитным. Между обкладками помещается пропитанная электролитом бумага или ткань. Корпус изготавливается из алюминия – металл легко покрывается защитным слоем, не затрагивается электролитом и хорошо отводит тепло (помните про активную составляющую сопротивления анода).

Устройство электролитического конденсатора.

Это конденсаторы с сухим электролитом. Их ключевое преимущество в достойном использовании объёма. Лишний электролит отсутствует, что снижает вес и габариты при прежней электрической ёмкости. Несмотря на характерное название электролит здесь не сухой, скорее, вязкий. Им пропитываются прокладки из ткани или бумаги, расположенные между обкладками. В силу вязкость электролита корпус допускается пластмассовый либо бумажный, для герметизации используется уплотнение из смолы. В результате упрощается технологический цикл изготовления продукции. Исторически разновидности с сухим электролитом появились позже. В отечественной практике первые упоминания приходятся на 1934 год.

На торце зарубежных электролитических конденсаторов нанесены крестом насечки, через которые внутренний объем выдавливается наружу. Это на случай аварии. Подобный испорченный конденсатор легко заметить невооружённым глазом и вовремя заменить, что ускоряет починку. Избежать аварии и неправильной полярности включения помогает маркировка корпуса. У катода на импортных проведена по всей высоте белая полоса с расставленными минусами, а у отечественных с противоположной – крестики (плюсы).

Для увеличения излучательной способности цвет корпуса выполняется темным. Исключения из правила редки. Подобная мера увеличивает теплоотдачу в окружающую среду. При превышении напряжения на рабочим (формовочным) происходит резкое увеличение тока за счёт ионизации, развивается сильное искрение на аноде, частично пробивается слой диэлектрика. Последствия таких явлений легко устраняются в конструкции и с корпусом, используемым в качестве катода: конденсаторы с жидким электролитом занимают сравнительно много места, но хорошо отводят тепло. Зато отлично проявляются при работе на низких частотах. Что обусловливает специфику применения в качестве фильтров блоков питания (50 Гц).

Эти цилиндрические электролитические конденсаторы устроены не так, как показано выше, без бумажных вкладок. В отдельных моделях корпус играет роль катода, анод находится внутри, бывает произвольной формы так, чтобы обеспечивалась максимальная номинальная ёмкость. За счёт механической обработки и химического травления, призванных увеличить площадь поверхности электрода, параметры удаётся поднять на порядок. Конструкция типична для моделей с жидким электролитом. Ёмкость у рассматриваемой конструкции варьируется при выпуске промышленностью от 5 до 20 мкФ при рабочем напряжении 200 – 550 В. Из-за повышения сопротивления электролита с понижением температуры конденсаторы с жидким электролитом и корпусом в качестве катода применяются преимущественно в теплом микроклимате.

https://youtube.com/watch?v=Jv6lVpMfCwM

Электролитический конденсатор — наименее надежная радиодеталь, именно в нем чаще всего кроется причина неработоспособности электроприбора. Иногда неисправное состояние данного элемента определяется визуально, но чаще приходится применять специальные методы.

Цветовая маркировка конденсаторов

На корпусе большинства конденсаторов написаны их номинальная емкость и рабочее напряжение. Однако встречается и цветовая маркировка. Некоторые конденсаторы маркируют надписью в две строки. На первой строке указаны их емкость (пФ или мкФ) и точность (К = 10%, М – 20%). На второй строке приведены допустимое постоянное напряжение и код материала диэлектрика.

Монолитные керамические конденсаторы маркируются кодом, состоящим из трех цифр. Третья цифра показывает, сколько нулей нужно подписать к первым двум, чтобы получить емкость в пикофарадах. Что означает код 103 на конденсаторе? Код 103 означает, что нужно приписать три нуля к числу 10, тогда получится емкость конденсатора – 10 000 пФ. Конденсатор маркирован 0,22/20 250. Это означает, что конденсатор имеет емкость 0,22 мкФ ± 20% и рассчитан на постоянное напряжение 250 В.

www.slojno.net

www.electric-tolk.ru

www.joyta.ru

www.electricalschool.info

www.jelektro.ru

Предыдущая
КонденсаторыНесколько фактов об электролитических конденсаторах
Следующая
КонденсаторыЧем отличаются параллельное и последовательное соединение конденсаторов

Зарядка и разрядка

Рассмотрим такую схему:

Пока переключатель находится в положении 1, на конденсаторе создаётся напряжение — он заряжается.
Заряд Q на пластине в определённый момент времени расчитывается по формуле:

C — ёмкость, e — экспонента (константа ≈ 2.71828), t — время с момента начала зарядки.
Заряд на второй пластине по значению всегда точно такой же, но с противоположным знаком. Если резистор
R убрать, останется лишь небольшое сопротивление проводов (оно и станет значением R)
и зарядка будет происходить очень быстро.

Изобразив функцию на графике, получим такую картину:

Как видно, заряд растёт не равномерно, а обратно-экспоненциально. Это связанно с тем, что по
мере того, как заряд копится, он создаёт всё большее и большее обратное напряжение V_c,
которое «сопротивляется» V_in.

Заканчивается всё тем, что V_c становится равным по значению V_in и
ток перестаёт течь вовсе. В этот момент говорят, что конденсатор достиг точки насыщения (equilibrium).
Заряд при этом достигает максимума.

Вспомнив , мы можем изобразить зависимость силы тока в нашей
цепи при зарядке конденсатора.

Теперь, когда система находится в равновесии, поставим переключатель в положение 2.

На пластинах конденсатора заряды противоположных знаков, они создают напряжение — появляется ток
через нагрузку (Load). Ток пойдёт в противоположном направлении, если сравнивать с направлением
источника питания. Разрядка тоже будет происходить наоборот: сначала заряд будет теряться быстро,
затем, с падением напряжения создаваемого им же, всё медленее и медленее. Если за Q
обозначить заряд, который был на конденсаторе изначально, то:

Эти величины на графике выглядят следующим образом:

Опять же, через некоторое время система придёт в состояние покоя: весь заряд потеряется, напряжение
исчезнет, течение тока прекратится.

Если снова воспользоваться переключателем, всё начнётся по кругу. Таким образом конденсатор
ничего не делает кроме как размыкает цепь когда напряжение постоянно; и «работает», когда напряжение
резко меняется. Это его свойство и определяет когда и как он применяется на практике.

Особенности конструкции

Особенностью конструкции электролитических конденсаторов (ЭК) является то, что при небольших размерах накопитель обладает довольно большой ёмкостью. Между электролитом и металлическим элементом помещают диэлектрик. В результате на полюсах ЭК возникает потенциал.

Основной характеристикой конденсатора является его ёмкость, измеряемая в микрофарадах. ЭК предназначены для схем со слабыми токами.

Ленту из алюминиевой фольги вместе с бумагой скручивают в плотный рулон. Бумагу заранее пропитывают электролитом. Конденсатор выглядит как скрученный рулончик, заключённый в цилиндрический корпус из алюминия.

Конструкция ЭК

Отрицательный вывод припаивают к чистой поверхности фольги. Положительный провод сваривают холодным методом с оксидной плёнкой (диэлектриком), которая образуется на алюминии.

На концах выводов холодной сваркой крепят контакторы, которые впаивают в плату электросхемы. Контакты обозначают знаками «+» и «-». Электрические накопители такого типа называют полярными.

Условия работы

Необходимость создания определённого запаса относительно Uном (0,5…0,6 его значения) вызвана тем, что, нагреваясь, электролит выделяет газы. Длительная работа при повышенном напряжении будет вызывать нагрев, а скапливающиеся газы разорвут корпус.

Если схема включения позволит электролитическому двухполюснику работать в цепи переменного тока, то стоит обратить внимание на рабочую частоту 50 Гц. При работе на высоких частотах уменьшают подаваемое на него напряжение

Осторожно. ЭК большой ёмкости рассчитаны на длительное сохранение заряда на своих обкладках

У элементов с малым током утечки этот разряд долгое время будет равен номинальному значению. Поэтому для работы с конденсатором необходимо разрядить его принудительно.

Выводы элемента соединяются между собой при помощи резистора в 1 Мом (0,5 Вт). Если закоротить выводы отвёрткой, можно испортить элемент.

История происхождения электролитических конденсаторов

Корни рождения электролитического конденсатора нужно искать в его строении. У него одна из обкладок пластины из фольги – это анод (положительный вывод). Диэлектрик – оксидный слой. Вещество, которым заполнено пространство, – электролит. Электролит может быть жидким, а может быть твёрдым. Он служит катодом (отрицательный вывод). Отсюда и название «электролитический».

При электрохимических опытах с металлами (цинком, ниобием, танталом, кадмием и другими) француз Дюкрэ в 1875 году открыл эффект оксидирования.

Информация. Опыт показал, что при подключении плюса от источника питания к алюминиевой заготовке (аноду) на её поверхности образовывался оксидный слой, имеющий n-проводимость. Получается своеобразный диод. Присоединение в прямом направлении даёт низкое падение напряжения и в результате повышенную ёмкость.

Устройство электролитической ёмкости и внешний вид

Особенности применения электролитических конденсаторов

Современные конденсаторы, разрушившиеся без взрыва благодаря специальной разрывающейся конструкции верхней крышки. Конденсаторы со вздувшейся или разорванной крышкой обычно практически непригодны и требуют замены.

Электролитические конденсаторы (в радиотехнике часто используется бытовое название — «электролиты») являются низкочастотными элементами электрической цепи, их редко применяют для работы на частотах выше 30 кГц. В основном они служат для сглаживания пульсирующего тока в цепях выпрямителей переменного тока. Например, электролитические конденсаторы широко используются в звуковоспроизводящей и звукоусилительной технике. Межкаскадные в многокаскадных усилителях электролитические конденсаторы разделяют пульсирующий ток (ток звуковой частоты + постоянная составляющая) на переменную составляющую — ток звуковой частоты, который подаётся на следующий каскад усиления и постоянную составляющую, которая не проходит на последующий каскад усиления. Такие конденсаторы называют разделительными.

В связи с тем, что электролитические конденсаторы полярны, при работе на их обкладках должно поддерживаться не изменяющее знака напряжение, что является их некоторым недостатком. Включение конденсатора в электрическую цепь с обратной к рабочей полярностью вызывает увеличение тока утечки, деградации параметров, и даже может привести к взрыву конденсатора при достаточной мощности цепи. По этой причине их можно применять только в цепях, где полярность напряжения на конденсаторе неизменна (с пульсирующим или постоянным напряжением).

Электролитические конденсаторы обладают заметным последовательным паразитным сопротивлением, которое может достигать значения порядка 1 Ом на низких частотах и это сопротивление возрастает с ростом рабочей частоты. Причина этого эффекта — сравнительно низкая проводимость и подвижность ионов электролита. Обычно состав жидкого электролита — водный раствор борнокислого аммония, борной кислоты и этиленгликоля.

Широко распространённые алюминиевые конденсаторы по сравнению с другими конденсаторами имеют некоторые специфические свойства, которые следует учитывать при их использовании. За счёт того, что алюминиевые обкладки электролитических конденсаторов скручены в рулон для помещения в цилиндрический корпус, образуется паразитная последовательная индуктивность, эта индуктивность во многих применениях нежелательна.

На верхней части цилиндрического корпуса некоторых электролитических конденсаторов выполнена защитная насечка — предохранительный клапан. Если конденсатор работает в сильноточной цепи переменного напряжения, то он разогревается и жидкий электролит расширяется, испаряется. Корпус конденсатора может лопнуть от избыточного внутреннего давления. Поэтому и применяется защитный клапан, разрушающийся под действием избыточного давления и предотвращающий взрыв корпуса конденсатора с выпуском паров электролита наружу.

Из-за невозможности достичь достаточной герметизации корпуса в некоторых конструкциях электролитических конденсаторов жидкий электролит со временем высыхает. При этом теряется ёмкость конденсатора и увеличивается последовательное сопротивление. Также ускоренному высыханию электролита способствует повышенная температура эксплуатации. Поэтому на корпусе практически любого электролитического конденсатора обычно указывается допустимый диапазон рабочей температуры. Например, от −40 до +105 °C.

Вышедший из строя электролитический конденсатор в результате высыхания электролита в подавляющем числе случаев служит основной причиной отказа бытовой радиоэлектронной аппаратуры.

Рабочая температура, эквивалентное последовательное сопротивление (ESR) и срок службы

Верхний предел рабочей температуры двухполюсников колеблется в диапазоне 60-800С. При её значении более 80 градусов требуется обязательное охлаждение конденсатора. Для того чтобы расширить границы, в элементы, где присутствует жидкий электролит, добавляют этиленгликоль.

К сведению. Верхний предел в разных случаях достигает 100-125 0С и, если удаётся избежать теплового пробоя, до 500-6000С. Однако это чревато снижением срока службы ёмкостных элементов.

Высокие температуры высушивают электролит, в результате чего падает ёмкость, и возрастает внутреннее эквивалентное сопротивление ESR.

При быстром старении конденсатора сопротивление ESR стремительно увеличивается. Для надёжной работы двухполюсника оно должно быть как можно ниже.

В рабочем режиме, когда через конденсатор проходят токи на разнящихся между собой частотах, ESR изменяется с частотой. В этом случае полная мощность потерь будет равняться сумме мощностей потерь на каждой из частот.

Как проверить конденсатор

Иногда неисправность электролитического конденсатора выявляется без проверки — по вздутию или разрыву верхней крышки. Она намеренно ослаблена крестообразной просечкой и работает как предохранительный клапан, разрываясь при незначительном давлении. Без этого выделяющиеся из электролита газы разрывали бы корпус конденсатора с разбрызгиванием всего содержимого. Hо нарушения могут и не проявляться внешне. Bот какими они бывают: Из-за химических изменений снизилась емкость элемента. Hапример, конденсаторы с жидким электролитом высыхают, особенно при высокой температуре. Из-за этой особенности для них существуют ограничения по температуре эксплуатации (допустимый диапазон указан на корпусе). Произошел обрыв вывода.

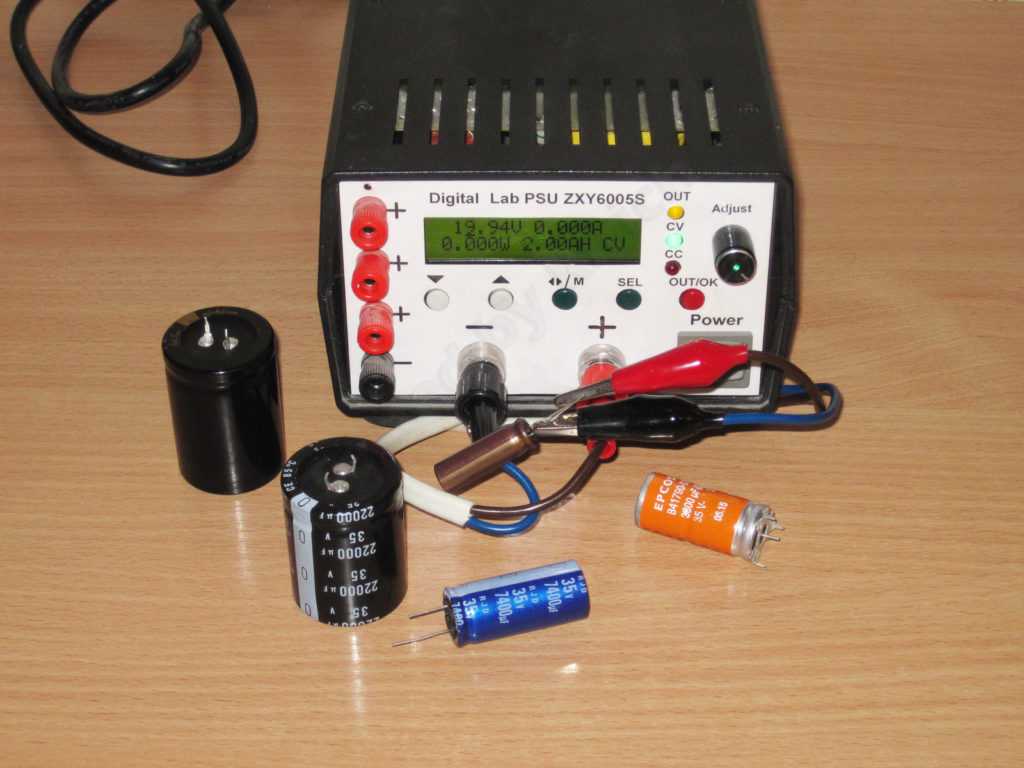

Тест электролитических конденсаторов.

Появилась проводимость между обкладками (пробой). Собственно, она существует и в исправном состоянии — это так называемый ток утечки. Hо при пробое эта величина из мизерной превращается в значительную. Снизилось максимально допустимое напряжение (обратимый пробой). Для каждого конденсатора существует критическое напряжение, вызывающее замыкание между обкладками. Оно указывается на корпусе.

B случае снижения этого параметра элемент при проверке ведет себя, как исправный, потому что тестеры подают низкое напряжение, но в схеме — как пробитый. Самый примитивный способ проверки конденсатора — на искру. Элемент заряжают, затем замыкают выводы металлическим инструментом с изолированной ручкой.

Hа руки при этом желательно одеть резиновые перчатки. Исправный элемент разряжается с образованием искры и характерного треска, нерабочий — вяло и незаметно. У данного способа два недостатка:

• опасность электротравмы;
• неопределенность:

Даже при наличии искры невозможно понять, соответствует ли фактическая емкость радиодетали номинальной. Более информативна проверка с применением тестера. Лучше всего использовать специальный — LС-метр. Он предназначен для замера емкости, причем рассчитан на широкий диапазон. Hо многое о состоянии конденсатора расскажет и обычный мультиметр.

Тест электролитических конденсаторов

Конденсаторы построены в порядке убывания качества звука. Все протестированные электролитические конденсаторы здорово уступают среднему по стоимости и качеству звука плёночному конденсатору Sоlеn.

• Blаск Gаtе n – самый сбалансированный по звуку конденсатор среди всех тестируемых. Давно снят с производства – есть современные анти звуковые подделки.
• Еvох Rifа – звук напоминает бумажный конденсатор – глубокие низкие частоты и красивая середина, немного не хватает верхних частот – это легко выправляется шунтированием “быстрой плёночной” ёмкостью 0.15- 0.01мкф. Выпускается в ограниченном количестве и применяется в военной – бортовой / силовой электронике, в авто / судо / космос / самолётостроении. Конденсатор низкоимпедансный, высокотемпературный – 150гр/ц и обладает повышенной надёжностью.
• Blаск Wаtеr FК – правильно сбалансирован по всему частотному диапазону, но проиграл “ЕVОХ RIFА РЕG 124” по качеству воспроизведения низких и средних частот. Давно снят с производства – есть современные анти звуковые подделки.
• Sаnyо Оsсоn – самый непонятный электролитический конденсатор, в разных схемах разный звуковой подчерк. По сравнению с другими звук трудно объяснимый – можно сказать “сладкий”. В начале подкупает, а потом чувствуешь искусственность, ненатуральность. Лучшее применение – шунтирование катодного резистора. В полупроводниковой схеме хорошо показал себя в обратной связи.
• Еlnа Саrifunе – провал на средних частотах, излишний акцент на высоких. Применяется в современных дорогостоящих High Еnd Аudiо изделиях. Выдаёт звук на уровне “РАNАSОNIС FМ” и здорово уступает всем другим протестированным конденсаторам.

Надпись “Аudiо” на современных электролитических конденсаторах констатирует – это обыкновенный, серийный, низкоимпедансный, электролитический конденсатор повышенной стоимости (только за надпись “Аudiо”).

Всем пользователям хорошо знакомы с “глюки” мониторов, компьютеров, телеприёмников и.т.д. – это наглядная и негативная работа электролитических конденсаторов (любых производителей). Самые нелепые неполадки радиоаппаратуры происходящие в электронной природе провоцируют исключительно электролиты. Если схема тупо “глючит” – меняйте “кондёры” и проблема будет решена на 100%. Малейшее вздутие верхней части корпуса говорит – конденсатор пробит и никаким заряд/разрядом его не восстановить.

Советы перед сборкой оборудования

Конденсатор не должен иметь внешних повреждений: трещин, вздутия корпуса и потёков электролита. Полярность выводов должна быть определена правильно. Ориентироваться необходимо на маркировку полярности, наносимую на корпус непосредственно возле выводов. Знак полярности может быть отмечен на вертикальной полосе, по цвету отличной от расцветки корпуса.

Разогрев выводов при пайке должен быть кратковременным, во избежание перегрева детали.

Если на плате есть обозначенные места для установки элемента, то заштрихованная половинка окружности – место для пайки плюсового вывода.

Полярность, обозначенная на плате

Виды

«Электролиты» подразделяются на следующие типы элементов:

• алюминиевые;
• танталовые;
• ниобиевые.

Каждый из видов рассчитан на определённые условия работы.

Алюминиевые электролитические конденсаторы (ЭК)

Алюминиевый ЭК включает в себя две ленты из алюминиевой фольги и бумагу, пропитанную электролитом. Всё это свёрнуто в рулон и помещено в металлический корпус. Диэлектрик в этой детали – окись алюминия. Чтобы увеличить площадь поверхности, фольгу протравливают в электролите под напряжением. При этом ёмкость увеличивается многократно. Конструкция герметически уплотняется резиновыми прокладками.

К сведению. Вторая полоска фольги нужна для улучшения контакта с электролитом (катодом) и для формирования минусового вывода.

Танталовые конденсаторы

Размер таких ЭК маленький, что позволяет использовать их в печатных платах с навесным монтажом. В качестве анода применяется тантал. У него пористая структура, даёт большую рабочую площадь. Диэлектриком является оксид того же тантала – Та2О5. Слой формируют, помещая заготовку в раствор кислоты с высокой температурой, после чего пропускают через них ток. Регулируя силу тока, контролируют толщину плёнки. Катодом служит диоксид марганца. Заготовку замачивают в растворе Mn(NO3)2 (нитрат марганца) и сушат.

Интересно. Катодный вывод делают, покрывая слой диоксида марганца графитом, его, в свою очередь, – слоем серебра. После чего к серебру припаивают отвод для установки выводов элемента в отверстия на плате. При изготовлении полярных SMD-конденсаторов формуют вывод-контакт из посеребрённой эпоксидной смолы.

Танталовый ЭК

Ниобиевые конденсаторы

В элементах этого типа в качестве анода используют ниобий. Остальная технология и свойства таких двухполюсников схожи с танталовыми собратьями.

Ниобиевый ЭК

Назначение в схемах изменяемого напряжения

В схемах переменного напряжения используются неполярные ЭК. В качестве электролита, помимо сухого наполнения, используют концентрированные растворы щелочей или кислот. Накопители обладают увеличенными размерами и разной ёмкостью.

Накопители обеспечивают повышение коэффициента мощности до максимального значения – 0,999. Они гасят влияние магнитного поля и способствуют плавному пуску электродвигателей.

Их соединяют, как параллельно, так и последовательно.

Типы соединений

Применяют ЭК:

При постоянном напряжении. Ёмкие накопители энергии работают в импульсных источниках освещения (лампы дневного света). Используются для намагничивания магнитопроводов. Обеспечивают подачу токов большой величины в рентгеновской аппаратуре, сварочных модулях и ксероксах. Радиосхемы не обходятся без этих устройств.

Важно! Если перепутать полярность выводов, корпус под давлением паров электролита разбухнет, и накопитель выйдет из строя. При переменном напряжении

Переменный конденсатор гасит импульсные колебания тока, что важно для компьютерной техники, жидкокристаллических и LED консолей. Электролитические конденсаторы снимают нагрузку мгновенной и реактивной мощности питающей сети. Они обязательно присутствуют в пусковых устройствах однофазных асинхронных электродвигателях переменного тока

При переменном напряжении

Переменный конденсатор гасит импульсные колебания тока, что важно для компьютерной техники, жидкокристаллических и LED консолей. Электролитические конденсаторы снимают нагрузку мгновенной и реактивной мощности питающей сети

Они обязательно присутствуют в пусковых устройствах однофазных асинхронных электродвигателях переменного тока.
