Как подключить электрический звонок в квартире

Как подключить кнопку звонка

• Для подключения проводов
  , необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку
  вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Беспроводной звонок, работающий от электросети

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

• динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки;
• в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Механический дверной замок своими руками

Популярностью среди самодеятельных механических дверных звонков пользуется устройство, где звук исходит от небольшого колокольчика при ударе о его купол подвешенного язычка. Кроме него для изготовления своими руками понадобятся:

• длинная металлическая цепочка (можно спаять из нескольких отрезков);
• деревянная дощечка;
• стальная перфорированная лента, например, размером 0.5×12×800 мм;
• изолента;
• крепежные изделия (саморезы, гвоздь);
• краска для окрашивания дощечки;
• паяльник;
• набор слесарных инструментов.

Изготавливается механический звонок в следующем порядке.

• Дощечка окрашивается в цвет соответствующий дизайну интерьера квартиры.
• Из перфоленты изготавливается пружина, обе поверхности которой покрываются изолентой;
• Пружина выполняется в виде закрученной спирали.
• Один конец пружины выполняется в виде подвески для колокольчика, а другой — свернутой поверхности для базирования оси крепления, в качестве которой выступает гвоздь.
• На дощечке устанавливается ушко, через которое пропускается цепочка.
• Для придания звонку элементов дизайна прикрепляется сделанная специальным образом гравированная пластинка, по центру вставляется декорированная заглушка.
• Один из концов цепочки крепится к пружине, а сама дощечка со звонком устанавливается с помощью саморезов на стену.

Установка беспроводного звонка

После покупки такого устройства нужно осмотреть его комплектацию. Кроме основных комплектующих современные дверные звонки могут иметь модули домофона, видеоглазка, датчика движения и т.п. Проверьте, чтобы все комплектующие были на месте.

Выбираем место для установки.

Распаковываем все составные части звонка и выбираем место, где будут крепиться его модули. Если «внутренние» части звонка работают от сети, нужно продумать, как обеспечить к ним доступ электричества.

С установкой подобного оборудования справится каждый

Для внешней кнопки также нужно выбрать место. Обычно производители беспроводных звонков снабжают кнопки креплением на двустороннем скотче («липучке»). Сразу нужно сказать этот вариант не очень практичный. Лучше всего закрепить кнопку звонка с помощью саморезов.

Сделать это можно рядом с дверным проемом. Если это невозможно, то для этой цели можно использовать дверное полотно.

Установка кнопки беспроводного звонка.

После того как с местом определились, можно переходить к установке кнопки. Если она будет крепиться недалеко от дверного проема на стене, то с помощью перфоратора нужно сделать отверстия под дюбели. Для этого нужно выбрать подходящий диаметр бура и засверлиться на нужную глубину. Устанавливаем кнопку с помощью саморезов.

Кнопка беспроводного звонка крепится на саморезы

Внимание! Кнопку старого проводного звонка, если у вас такая имеется, нужно аккуратно снять. Для этого нужно обесточить провода, которые подходят к ней, отсоединить их от кнопки и полностью удалить со стены

Технологические отверстия, которые остались от такой проводки, нужно заделать шпаклевкой.

Установка внутренних блоков беспроводного звонка.

Внутренние части беспроводного звонка необязательно вешать на стену. Некоторые модули можно просто поставить на тумбочку рядом с дверью или в том месте, где они будут использоваться. Если вы решили прикрепить их к стене, то для этого опять понадобиться перфоратор.

Вставляем батарейку в кнопку и проверяем работоспособность системы. Если при нажатии на кнопку начинает звучать мелодия, то все установлено правильно. Можно пользоваться.

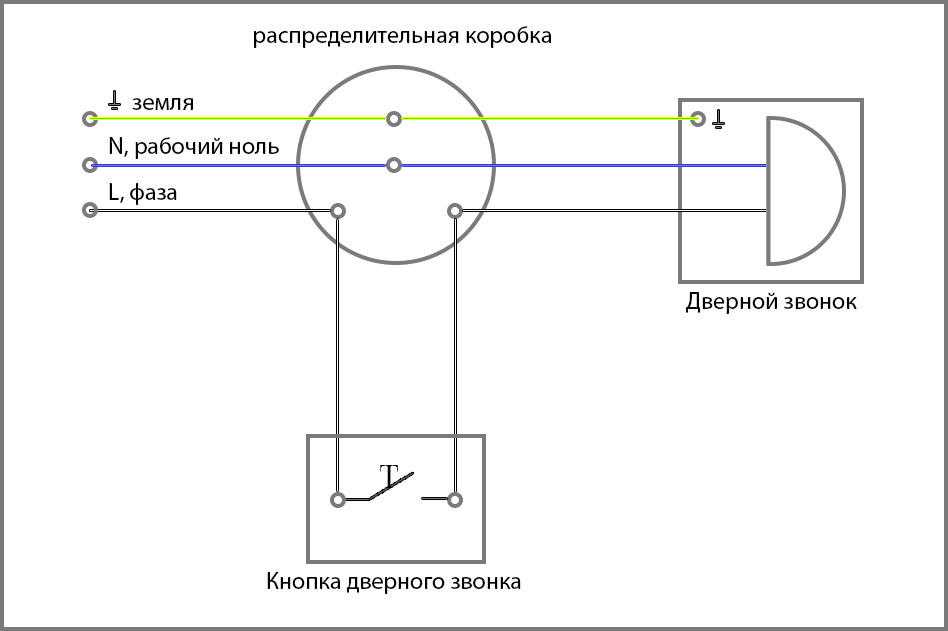

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

Перед тем как подключить дверной замок, лучше сначала изучить схему его подключения

А именно:

• Его вид;
• Способ подключения;
• Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

• Сам звонок (внешний и внутренний блоки);
• Дюбеля с шурупами, для установки;
• Трансформатор.
• Кнопка.
• Провод — специальный для низковольтных подключений.
• Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
• Дрель-шуруповерт, стриппер для зачистки проводников.
• Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Виды дверных звонков

Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.

• Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
• Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
• Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.
