Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Подготовка подрозетника к установке

Характерной особенностью подрозетников по гипсокартону является наличие 4х винтов на лицевой части, тогда как в элементах по бетону, их всего 2. Единственное различие, может быть, их расположение, это объясняется фирмой, которыми они произведены, но назначение их от этого не меняется.

Если посмотреть на коробочку, то можно увидеть наружные винты, они служат для фиксации пластиковой и железной рамочки выключателя или розетки.

Следующая пара винтов утоплена в коробочку. Располагаться они могут рядышком или перпендикулярно друг другу и приводят в движение винтовой механизм, а лапками закрепляется коробочка. Фурнитура лапок может быть пластмассовой или металлической.

С обратной стороны коробочки находятся специальные отверстия для кабеля или перемычки. Вырезать их можно как с боковой или тыльной стороны. Всё зависит от вашего предпочтения, но удобней для монтажа будут дырки сзади.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

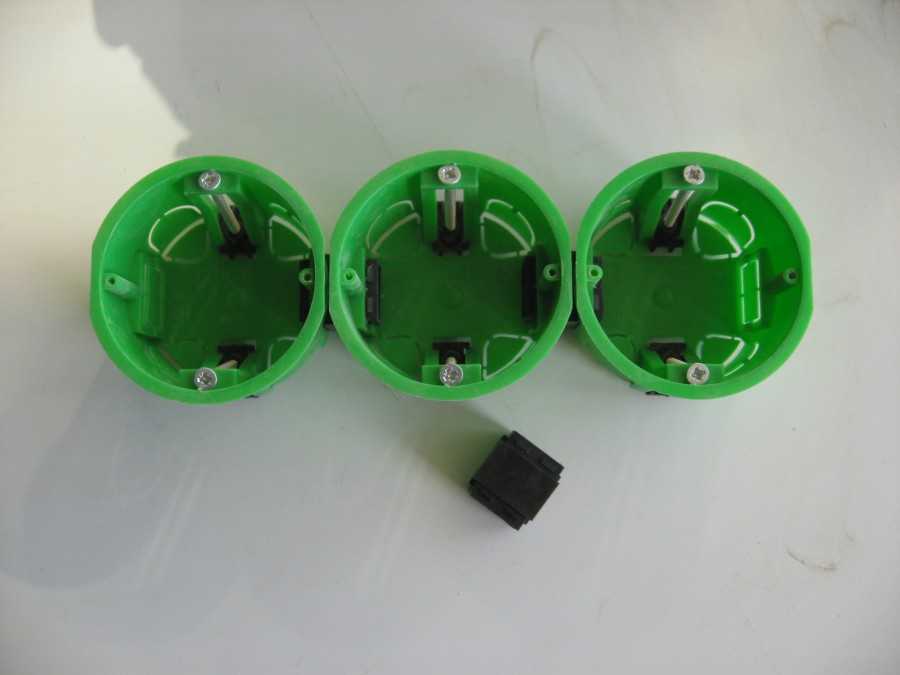

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Правила монтирования розеток с последующим подключением

При создании влагостойких розеток были учтены необходимые нормативы, касающиеся безопасности применения в помещениях или на улице и непосредственного взаимодействия с водой. Особых мер безопасности требует и монтирование.

На сегодняшний день существует целый ряд требований, которые необходимо учесть перед установкой данных устройств:

При выборе мест расположения влагозащитных розеток следует учитывать, что оптимальное расстояние до источника воды должно составлять 60 см.
При любом расположении розеток влагозащищенных с крышкой следует воспользоваться проводкой скрытого типа, которая обезопасит кабели от влажности.
Место соединения основной проводки с розеткой должно иметь качественную изоляцию.
Требуется обязательное выполнение заземления, поэтому в розетке должна присутствовать третья клемма.
Розетки должны быть оснащены специальными резиновыми уплотнителями и крышкой.
Для устройств необходимо выделить отдельную группу и собственный кабель.
Перед монтированием нужно обеспечить всю линию собственным автоматом, который обеспечит безопасность в случае аварийного отключения.
Во влажных неотремонтированных помещениях при монтаже нужен отдельный кабель, который к распределительному щитку будет подключен через автомат.
При использовании негерметичных изделий следует выдерживать высоту до 1 м от умывальника.

При уличном расположении розеток следует учитывать, что их высота от земли должна составлять не менее 75 см, а проводку необходимо размещать строго снизу, чтобы стекающая вода не попадала внутрь оборудования. Внутри таких розеток должны присутствовать защитные мембраны, а контактная группа — быть изготовлена из сплава меди.

Розетки уличные влагозащищенные следует помещать в отдельные пакетики, позволяющие обезопасить остальную часть электропроводки при неисправности.

Монтирование розеток достаточно простое и включает в себя всего несколько этапов:

Подготовить в стене круглые отверстия (со штробами под электропровода), размер которых будет соответствовать диаметру подрозетника.
Установить подрозетник, заделав его алебастром.
Вывести кабель из ванной комнаты по штробе к месту непосредственного подключения с фиксацией алебастром.
Просверлить отверстия под дюбели, на которых будет крепиться устройство. Сделать это поможет дрель с ударным режимом сверления.
Подготовить провода, очистив от изоляции концы специальным инструментом.
В подготовленные отверстия установить дюбеля и подключить провода к розетке. Перед подключением следует пропустить провода через резиновые заглушки.
Корпус розетки болтами закрепить на стене.

Завершающим этапом выступает проверка работы устройства при подаче электрического тока.

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

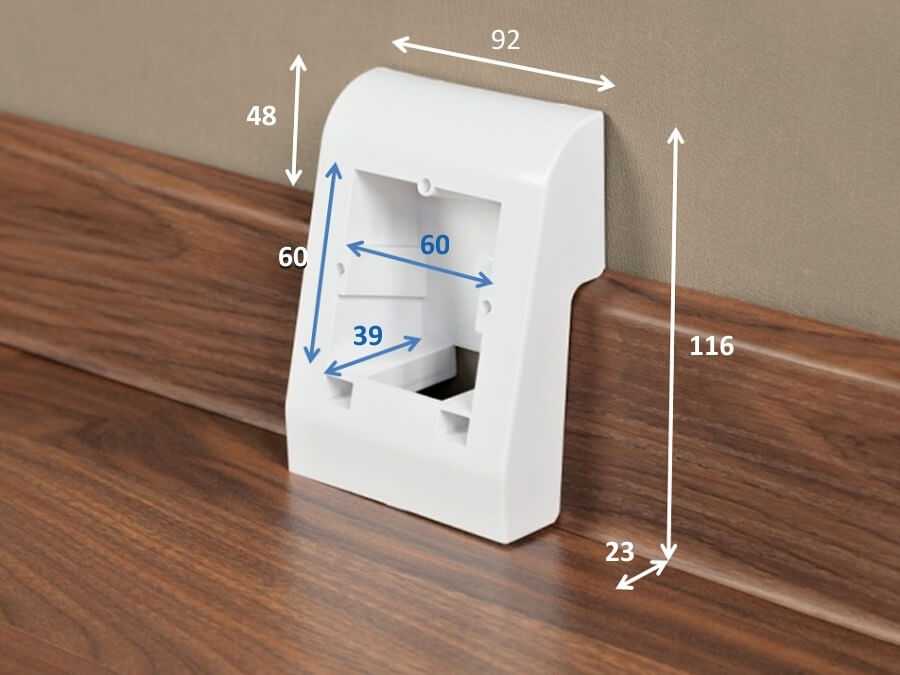

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Сборка подрозетников

Металлические, пластиковые подрозетники выпускаются многими производителями. Их выбор зависит от вида розеток, и определяет выбор деталей конструкции, необходимой для объединения элементов в блоки:

Несъемные элементы в конструкции подрозетника — соединительные тоннели. Они есть в каждой модели оборудования. Это позволяет соединять в блоки коробки, при наличии такой необходимости. Минус у подрозетников такого типа один — те элементы соединения, которые не эксплуатируются, необходимо удалять, причем, делать это нужно механическим способом. А удалять их нужно по той причине, что они могут стать помехой в процессе установки блока либо отдельно взятой коробки
Съемные элементы — они покупаются по отдельности, и могут стать неплохим вариантом в тех случаях, когда устанавливаются металлические подрозетники одинарного типа. Важный момент — необходимо с высокой точностью рассчитать число требуемых соединителей. Такие элементы можно использовать для установки провода, который проводится по блоку. Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.

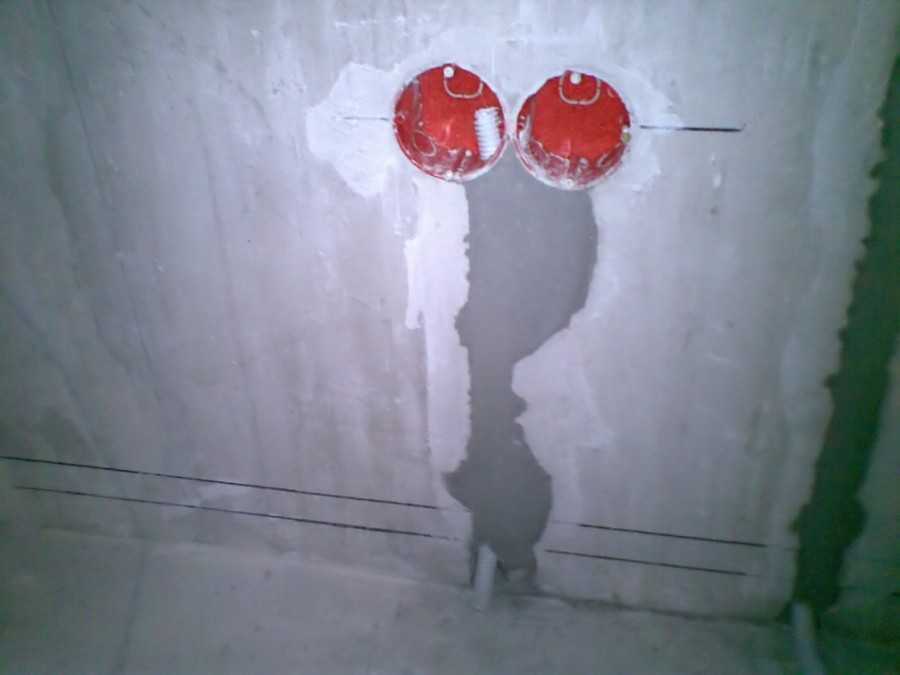

Установка подрозетника

Установка коробки на участке посадки, в случае со стенами сплошного типа, выполняется с применением смесей на основе гипса. Подойдет алебастр, другие подобные материалы. Работы должны выполняться поэтапно: перед их началом отверстие нужно как следует смочить, и только после этого можно переходить к нанесению заранее подготовленного раствора. Далее провода аккуратно выводятся сквозь подрозетник. Сам элемент устанавливается на одном уровне со стеной.

Остатки алебастровой смеси удаляются с поверхности стены. Далее необходимо дождаться полного высыхания смеси, и только после этого можно продолжать работу.

Металлический подрозетник для дерева

Установка на гипсокартон

Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.

Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.

После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.

Особенности и ключевые требования для проводки в деревянном доме

Исходя из многолетнего опыта специалистов, к особенностям и требованиям для проведения электроснабжения можно отнести следующие предписания:

В случае, когда происходит короткое замыкание, проект обязан учитывать и предотвращать возникновение воспламенения проводки, либо сводить к минимуму такую возможность, чтобы предупредить переход огня на деревянные стены строения;

Вероятность контакта проводов и деревянных стен должна быть исключена Источник rinnipool.ru

Провода, используемые для проводки электросетей должны обладать запасом прочности, необходимым, чтобы выдерживать предельные нагрузки. Также, следует исключить вероятность нагрева соединений и самих кабелей;
Прокладка электроснабжения должна соответствовать нормам безопасности, чтобы исключить даже случайный контакт человека с токоведущими магистралями.

Разбираемся с видами и типами

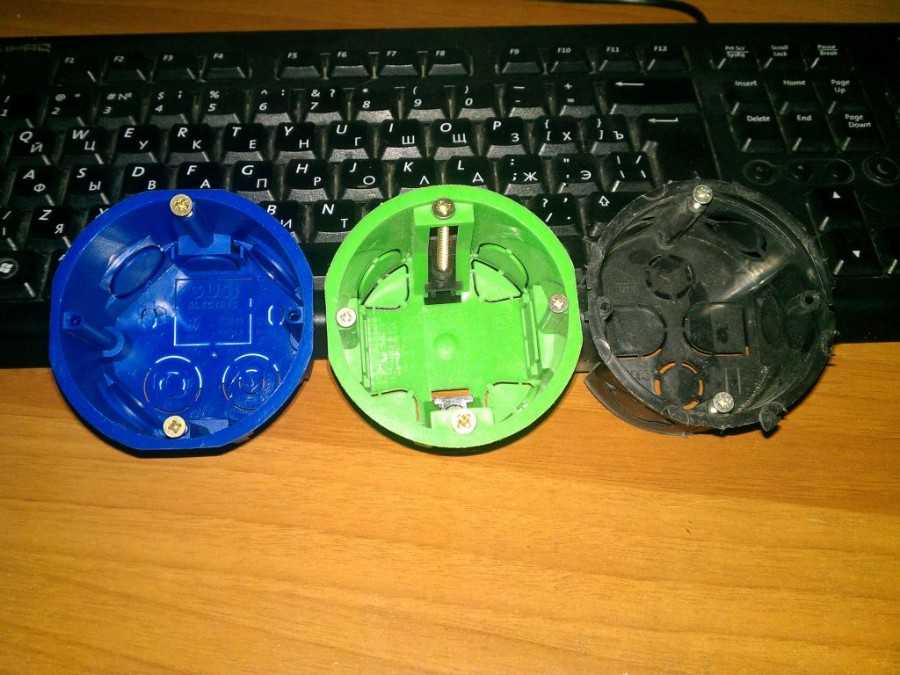

Классифицируются подрозетники по многим признакам, но основным считается их деление по материалу изготовления. Так, встречаются следующие модели:

Пластиковые, являющиеся самыми удобными и практичными, так как основа выполнена из негорючего материала, что повышает безопасность проводки и делает возможным его использование на деревянных поверхностях.

Металлические коробки более долговечные, но из-за способности нагреваться и проводить электрический ток, отходят на задний план, уступая место более безопасным и практичным вариантам. Однако с производства данные модели не сняты, так как монтирование скрытых розеток в деревянных домах возможно только с металлическим подрозетником.

Деревянные накладки ранее часто использовались при наладке проводки открытого типа, являясь удобным промежуточным основанием для крепления розетки непосредственно к стене. Сейчас они практически не встречаются, только при монтаже самодельной проводки в банях, гаражах и других хозяйственных построек.

Также разнятся модели по особенностям конструкции:

Наличие или отсутствие фиксирующих лапок (в полых гипсовых стенах они необходимы, а подрозетники для гипсокартона, бетона, кирпича и газобетона закрепляются слоем алебастра).
Открытые или скрытые.
Одиночные и составные (составные имеют специальные крепления, позволяющие собирать в один блок до пяти стаканов).
Стандартные и углубленные.

Размеры подрозетников также могут отличаться. Стандартной считается круглая модель с диаметром 65 см и глубиной 40 см, однако встречаются узкие варианты высотой в 25 мм или углубленные на 80 мм. Габариты коробок квадратной формы чаще всего 70 на 70 мм, однако бывают и отступления от стандартов.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.
