Удлинитель на катушке с заземлением: как сделать своими руками

Основной проблемой в изготовлении подобных изделий своими руками, как ни странно, является отнюдь не барабан, а рама, на которую он устанавливается. Скажем так, из проволоки ее не согнешь, а варить или паять трубы умеет далеко не каждый человек. Именно по этой причине вопрос самостоятельного изготовления переноски на бобине нужно начать решать с основания – решите его, все остальное не покажется вам слишком сложным. В качестве подсказок могу подкинуть пару идей.

Основания или раму можно сварить из круглой или профильной трубы.
Ее можно спаять из полипропилена.
Как вариант, вырезать из влагостойкой фанеры. Это самый простой метод, но он ко всему тому же еще и менее надежный.
Как вариант, можете придумать свою систему и применить другой материал.

Следующий элемент переноски на бобине – это катушка. Элементарный вариант ее изготовления – это использование полипропиленовой трубы и фанеры. Если представлять этот процесс поэтапно, то он будет иметь следующий вид.

Берем кусок трубы (диаметром 32 или 40мм) нужной длины и с обеих его сторон припаиваем соединительные муфты.
Дальше, опять-таки, с двух сторон впаиваем в эти муфты кусочки труб.

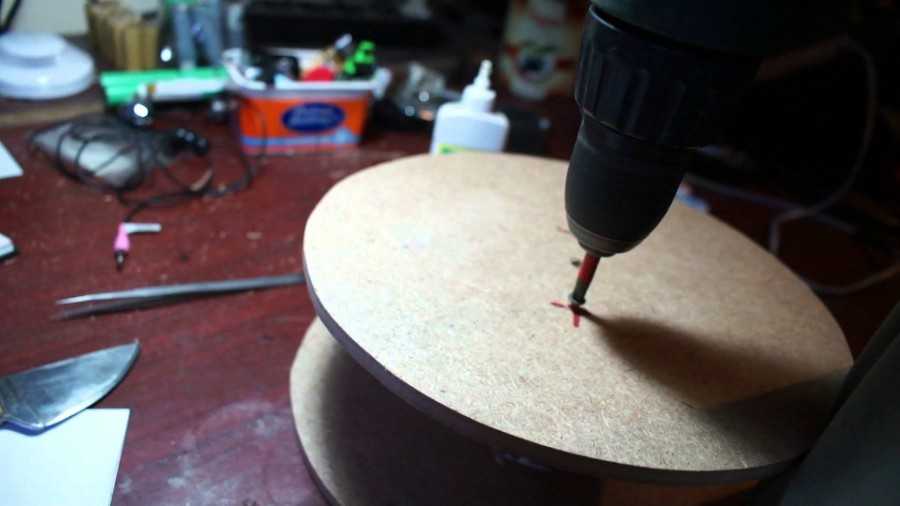

Теперь на кусочки труб надеваем заранее вырезанные из фанеры диски и крепим их штатными для этой полипропиленовой трубы заглушками.

В итоге должно получиться нечто, напоминающее гантели

Единственное, на что нужно обращать внимание в процессе изготовления такого барабана, так это на ровность спайки. Искривления – это прежде всего биение при вращении, а биение – это неудобство использования

Удлинитель на катушке с заземлением фото

А дальше дело остается за малым – как говорится, ерунда. Как вы уже понимаете, для того, чтобы такой переноской можно было пользоваться, остается сделать всего две вещи.

Соединить барабан с основанием. В качестве оси вращения отлично подойдет резьбовая шпилька, пропустить которую внутрь полипропиленовой трубки через заранее просверленное отверстие труда не составит. Единственное, что действительно может оказаться сложным, так это обеспечить долговременное подвижное соединения шпильки с рамой – без подшипников это не получится. В принципе, работать катушка будет и без них, по крайней мере, некоторое время – но если хотите пользоваться ей долго, тогда подшипники нужны, и над их креплением и установкой придется поломать голову.
Поставить на катушку несколько розеток (можно сразу блок от старого удлинителя), подключить к ним нужное количество кабеля, после чего добавить на барабан ручку и смотать переноску.

В принципе, все. Можно сказать, что переноска с бобиной готова. Естественно, не следует забывать о правильном выборе розеток и кабеля – по сути, именно из-за них и затевалась вся эта морока. Как минимум понадобится круглый провод сечением 2,5 квадрата и розетки с вилкой, рассчитанные на рабочий ток не менее 16А. С соединением всего этого в одну схему, думаю, разберетесь самостоятельно.

В заключение темы про удлинитель на катушке добавлю только одно – на мой взгляд, овчинка выделки не стоит. С изготовлением такой переноски больше навозишься, чем от нее будет пользы – если вы решите, что она вам действительно необходима, то ее проще купить. Кроме того, не факт, что изготовленная вами переноска данного типа прослужит долго и будет действительно практичной и удобной. В общем, шансов, что вы разочаруетесь в ней, достаточно много.

Автор статьи Александр Куликов

Список источников

stroisovety.org
krrot.net
electrikmaster.ru
ProFazu.ru
mainavi.ru
electric-220.ru
HouseDiz.ru
jelektro.ru
DekorMyHome.ru
electro-shema.ru

Внутренности удлинителей

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

Кабель;
Вилка;
Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

Материала проводов;
Вида изоляции;
Площади сечения проводника;
Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

Телевизор — 100 Вт;
Утюг — 1000 Вт;
Микроволновка — 1.8 кВт;
Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

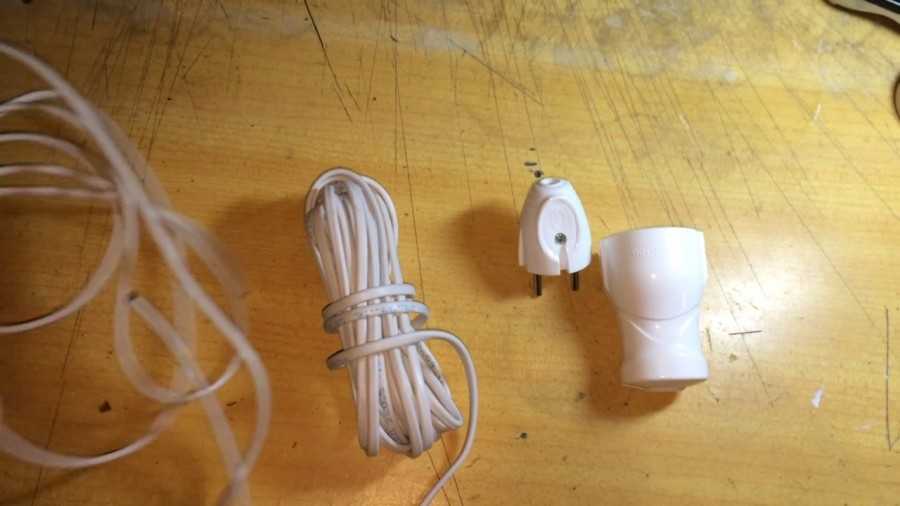

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

Накладные розетки;
Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

I — сила тока в Амперах;
P — мощность в Ваттах;
U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
Разбираем вилку и фиксируем три провода, как схематично показано на изображении.
Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:
- кабель, снаружи вилки;
- гнездо шурупа;
- посадочное место выдвижного модуля.
До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.
Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.

Соединение удлинителя при разрыве или удлинение

При долговременном использовании удлинителя иногда происходит замыкания кабеля, от перегибов, ударов когда-то нанесенным по шнуру и.т.д. Может захотели увеличить длину удлинителя. Рассмотрим как соединить удлинитель своими руками.

Два оголенных провода скручиваем между собой, как можно плотней, желательно без зазоров для хорошего контакта, это предотвратит нагревание соединения при нагрузке. Скрутку изолируем изолирующей лентой, и то же самое проводим с другими проводами, обязательно обе скрутки обмотать изоляционной лентой, для упругости скрутки и крепости.

Некоторые предпочитают спаивание проводов, этот метод качественней чем скрутка. Проводится пайка проводов и изоляция точно так же. При удлинении кабеля проводится та же работа

Особенности изготовления

Впервые электрический удлинитель с несколькими розетками был запущен в производство в 1972 году. Изобретение принадлежит инженеру Питеру Талботу, работавшему, в то время в компании Kambrook.

Современные удлинители изготавливаются в большом ассортименте. Они наделены:

разным дизайном;
количеством многоместных розеток;
различной длиной шнура.

Также присутствуют другие конструкционные улучшения – выключатель, световая индикация, сетевой фильтр. Работают удлинители от электрического напряжения 100-127 V, 220-240 V, в зависимости от принятых стандартов. Удлинитель с длинным проводом и множеством розеток удобен не только для запитывания большого количества электрических приборов внутри дома, квартиры. Он обязательно пригодится во время проведения ремонтных работ, когда требуется вывести точку подключения, допустим, к забору или на фасад здания. Монтаж стационарной розетки в этом случае выглядит нецелесообразным, поэтому питание электроприборов выполняется с помощью мобильного приспособления.

Собранное из подручных предметов электромеханическое устройство обойдется в любом случае дешевле, чем готовое приспособление, купленное в магазине. Однако перед процессом сборки следует внимательно задуматься над моделью удлинителя, потому что конструкционных вариантов устройств существует очень много – придется выбрать какой-то один. Чтобы упростить задачу, имеет смысл перечислить распространенные модели современных удлинителей.

Бытовой. Простая конструкция (обычно с тремя розетками) без современных улучшений: кнопки питания, сетевого фильтра, индикации и прочего.

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

Пластмассовая канистра на 5 литров
ПВХ-труба диаметром 50 мм
Кусок оргстекла
Кабель сечением 1,5 мм, длиной 20 м
Выносная розетка и вилка
Болт М6 и пара гаек

Также потребуется:

ножовка по металлу
электролобзик
шуруповерт с набором коронок
клей
краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

В качестве шпули будем использовать ПВХ трубу.

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Вращение шпули будет осуществляться посредством ручки из оргстекла.

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

Этап №3 – подготовка канистры

Размечаем и вырезаем

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

Высверливаем отверстия коронкой или вырезаем ножом.

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Как собрать электрический удлинитель своими руками

На первом этапе выполняется снятие с обеих сторон кабеля верхнего изоляционного слоя примерно на 5-7 см, после чего концы каждой жилы зачищаются на 1 см. Далее разбирается вилка путем выкручивания крепежного болтика. После этого нужно ослабить винты на хомутике, фиксирующем кабель внутри корпуса вилки. Затем выполняется подключение зачищенных проводов к двум вилочным контактам.

Место расположения проводников не имеет значения, самое главное – правильно выполнить подключение заземляющих контактов на розетках и вилках. После подключения проводников, осуществляется обратная сборка вилки.

На завершающем этапе выполняется разборка розеточного блока и подключение к контактам двух жил проводников. Третья жила подключается к заземляющему контакту, точно к такому же, как и на вилке. Таким образом, оба контакта заземления оказываются соединенными единым проводом.

Если жила состоит из множества проволочек, то ее рекомендуется опаять или зафиксировать наконечником. В крайнем случае допускается простое скручивание проволочек с помощью плоскогубцев. После всех подключений кабель фиксируется внутри корпуса и выполняется окончательная сборка блока. Готовый удлинитель проверяется путем включения его в розетку домашней электрической сети или с помощью мультиметра.

Теперь давайте рассмотрим реальный пример сборки переноски.

Допустим нужно сделать переноску, в которую будет включаться обогреватель мощность 1.5 кВт, иногда будет включаться дрель мощностью 0.85 кВт или ещё какую-нибудь мелочь: зарядное устройство от телефона, переносной светильник, паяльник и может ещё что-то. Если подсчитать суммарную мощность всех этих приборов, то она получится не более 3 кВт. Исходя из этого будет брать провод ПВС 3*1.5 мм2, его вполне хватит. Даже останется запас по мощности.

Сделаю небольшое отступление, и немного объясню, что обозначают эти цифры — 3*1.5 мм2.

3 – первая цифра всегда обозначает количество жил в проводе. Желательно на переноску брать именно трёхжильный провод, так как кроме фазы и нуля у нас ещё будет заземление.

1.5 мм2 – это сечение одной жилы. Бывает так, что в проводе или кабеле несколько жил имеют одно сечение, а одна или несколько жил имеют другое сечение.

Возвращаемся к нашей сборке. В магазине покупаем розетку или блок розеток с заземляющим контактом. Если нагрузка у нас будет 3 кВт, то ток у нас будет приблизительно 13.6 А. По этому, розетки покупаем выдерживающие 16 А. Так же на 16 А берём вилочку, и обязательно чтобы на ней был контакт заземления.

Приступаем к сборке переноски.

Все нужные материалы и средства у нас имеются. Сначала нужно разобрать вилку. Большинство вилок имеют контактное соединение винтового типа. Если взять и просто зажать винтом зачищенную многопроволочную жилу, то значительная часть проволочек повредится.

Вследствие этого площадь контактного соединения может уменьшиться, что в последствии может привести к нагревам и различным поломкам. Начиная от банального отгорания провода, и заканчивая полным выходом со строя вилки.

По этому, мы будем использовать специальные наконечники для обжима НШВИ.

Для начала нужно зачистить провод. Аккуратно снимаем верхнюю изоляцию, а потом зачищаем жилы на ту длину, которая необходима для обжатия наконечниками. Для зачистки лучше всего использовать специальный нож.

Но если такого у вас нет, то можно воспользоваться любым ножом. Кстати, канцелярским ножом я бы не советовал зачищать жилы, так как он режет проволочки. А вот для снятия верхней изоляции он очень хорошо подходит.

Теперь опрессовываем жилы, и можно приступать к сборке вилки. Обычно все вилки оснащены специальным хомутом для фиксации провода. Зажимаем внешнюю изоляцию провода хомутом и подключаем жилы к контактам вилки.

Внимание. Хочу объяснить вам, зачем необходимо фиксировать провод хомутом

Дело в том, что многие люди при выключении переноски или других электрических приборов тянут не за вилку, а за кабель. И таким образом может повредиться контактное соединение жилы с контактом вилки. Или провод вообще может выдернуться.

Теперь подключаем провод к розетке или к блоку розеток. Для этого разбираем его. Заземляющий провод, так же само, как и в случае с вилкой опрессовываем его в наконечник НКИ. Если такого нет, то просто скручиваем жилу в кольцо и подключаем к заземляющему контакту. Остальные две жилы подключаем на соответствующие клеммы.

Теперь, чтобы закрыть крышку блока розеток нам нужно сделать специальное углубление для провода. Аккуратно вырезаем его, потом укладываем провод, закрываем крышку и прикручиваем её.

Чтобы всё было более понятно, смотрите видео.
