Как использовать нагрузочную вилку для проверки аккумулятора

Виды нагрузочных вилок

К наиболее распространенным нагрузочным вилкам относят:

ВН-1;
НВ-01;

Особенности ВН-1

Нагрузочная вилка разработана для тестирования аккумуляторных батарей с выходной мощностью 12Вольт и максимальной емкостью до 190 Ампер*часов. Основные характеристики устройства:

Рабочие температуры – от нуля до 35 градусов по Цельсию;
Диапазон мощности – 0-15 Вольт;
Уровень сопротивления спирали для присоединения к батарее – 0.1 Ом с погрешностью в 10%;
Возможность кратковременной работы в режиме нагрузки с продолжительностью в 5 секунд и перерывом в четверть минуты.

Данная модель нагрузочной вилки считается устаревшей и не очень распространена. На замену данного устройства пришла НВ-01.

Инструмент ВН-1

Нагрузочная вилка НВ-01

Данный инструмент отличается большей точностью измерений и всеми характеристиками на более высоком уровне. Приобрести можно практически в любом магазине, специализирующемся на реализации товаров для автомобилистов. Рабочие характеристики данной вилки:

Погрешность при измерении не превышает 2.5%;
Работа измеряющего прибора осуществляется в диапазоне от нуля до 15 Вольт;
Максимальный уровень нагрузки электрического тока для аккумуляторов с предельной емкостью от 15 до 100 Ампер*часов равняется 100А, для накопительных элементов емкостью от 100 до 190 А*ч – 200 Ампер;
Рабочие температуры, при которых допустимо использовать, – от -30 до 60 градусов по Цельсию;
Разлет в максимальном сопротивлении спирали 0.1 Ома + погрешность в 5%.

Нагрузочная вилка НВ-02

Прибор предназначен для работы и тестирования аккумуляторных батарей с повышенной емкостью. Применять можно с накопительными элементами емкостью от 15 до 240 Ампер*часов при выходной мощности в 12 Вольт. Параметры устройства во многом повторяют НВ-01. Различия составляют большая максимальная емкость и более узкий диапазон температур, от -20 до 60 градусов по Цельсию. Таким образом, устройство предназначено для диагностики на грузовом и строительном транспорте.

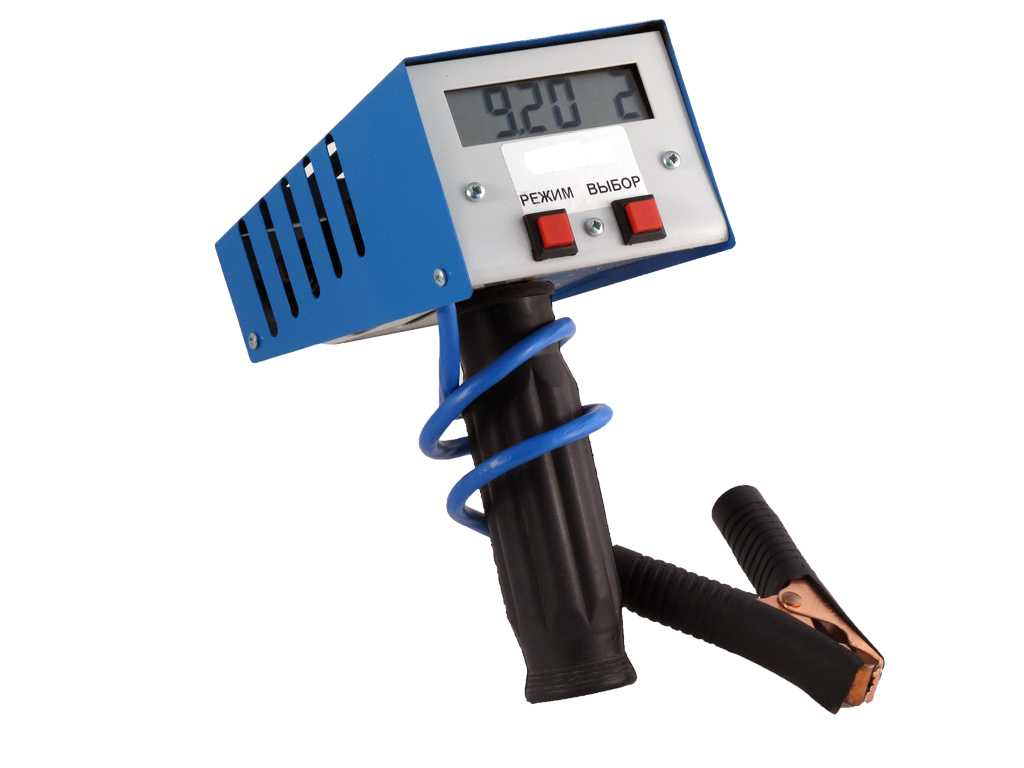

Особенности НВ-03

Данный прибор является дальнейшим усовершенствованием НВ-02. В отличие от своих аналогов, эта нагрузочная вилка оснащена цифровым дисплеем, отображающим напряжение на выходе. У более ранних моделей показатели вольтметра определялись при помощи стрелочки и шкалы измерений. Технические характеристики НВ-03 следующие:

Максимальная погрешность достигает 0.5%;
Устройство может работать с аккумуляторными батареями мощностью от 0 до 16 Вольт;
Устройство имеет встроенное цифровое табло, с отображением значений напряжения на выходе;
Присутствует несколько режимов работы с возможностью переключаться между ними при помощи кнопок.

НВ-04

Модель представляет собой универсальное устройство для тестирования АКБ с большей нагрузкой. Главным преимуществом данного инструмента является универсальность. Возможно провести тестирование практически всех аккумуляторов, представленных на рынке. Также при помощи НВ-04 тестируют отдельные части аккумуляторной батареи под напряжением в 2 Вольта.

Технические параметры устройства:

Возможность проводить высокоточные измерения с погрешностью, не превышающей 0.5%;
Максимальная мощность работы измерительного прибора – от 0 до 32 Вольт;
Максимальные токи нагрузки при 12В – до 50 Ампер, при 24 В и 2В – до 100 Ампер;
Уровень сопротивления спирали для присоединения к частям аккумулятора – 0.01-0.02 Ом, по 24 вольтовой линии – 0.2 Ом;
Устройство можно применять в широком диапазоне температур – от -20 до 60 градусов по Цельсию.

Главное преимущество данного инструмента заключается в том, что возможно с повышенной точностью проверить емкость и работоспособность как целой батареи, так и отдельных элементов. При подключении спирали время замера составляет 10 секунд, что быстрее практически всех аналогов. К тому же оснащение цифровым дисплеем и наличие кнопок для управления делают данную батарею одной из лучших в эксплуатации.

НВ-04

Распространенные виды и типы нагрузочных вилок

В специализированных магазинах и на рынках можно встретить большое число нагрузочных вилок, которые отличаются конструкцией, диапазоном измерения и уровнем измеряемого тока.

Кроме того, такие измерительные приборы классифицируются по типу проверяемых АКБ — для щелочных и кислотных источников питания.

Главной особенностью является разница в нагрузке (чаще всего — от 1 до 12 Ампер).

Также существуют вилки, позволяющие проверять отдельные банки аккумулятора, если конструкция изделия дает такую возможность.

К наиболее популярным видам нагрузочных вилок можно отнести:

НВ-Б — устройство, позволяющее измерять в напряжение в диапазоне от 0 до 3 Вольт. Максимальная нагрузка по току составляет 100 Ампер. Прибор используется для проверки аккумуляторов кислотного типа (напряжением 2 В) и щелочных АКБ (1,2 Вольта).
Э 107 УХЛ4 — тип нагрузочной вилки для проверки 12-вольтовых автомобильных АКБ. Предел измерений в этом устройстве составляет от 0 до 20 Вольт. Граничная нагрузка по току — 100 Ампер.
BH-01 — устройство, позволяющее измерять напряжение в диапазоне от 0 до 15 В. Рабочая температура составляет от 1 до 35 градусов тепла. Повторная проверка должна производиться через 15 секунд.
HB-01 —прибор, отличающийся точностью в 2,5%, а также диапазоном измерений от 0 до 15 Вольт. Величина нагрузки — 100 или 200 Ампер. Температурный диапазон от 30 градусов мороза до 60 градусов тепла.
НВ-03 — наиболее востребованное у автовладельцев изделие, отличительной особенностью которого является наличие электронного вольтметра с ЖК индикатором. В комплекте поставляется две нагрузки, которые можно по отдельности подключать к вилке. Максимальная токовая нагрузка — 200 А, напряжение — от 0 до 16 Вольт, а емкость проверяемых АКБ — от 15 до 240 А*ч. Изделие используется для проверки аккумуляторов на стандартное напряжение 12 Вольт. В случае подключения одной нагрузки предельный ток будет составлять 100 Ампер. При этом можно тестировать АКБ с емкостью 15-100 А*ч. Если установить две нагрузки, максимальный ток вырастает до 200 Ампер. При этом удается проверить АКБ на 100-240 А*ч.
HB-04 — более мощное устройство, позволяющее тестировать аккумуляторы на 12 и 24 Вольта. Кроме того, с помощью прибора можно проверить отдельные элементы АКБ на 2 В. Точность измерений — 0,5%, диапазон напряжения — 0-32 В. Кроме того, изделие работает в широком диапазоне температур — от -20 до +60 градусов по Цельсию.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Онлайн сервис подбора АКБ по марке автомобиля

Проверка аккумулятора под нагрузкой

В тех случаях, когда заряд батареи составляет 100 % (вольтаж 12,6–12,9), можно начинать операцию обследования АКБ под нагрузкой. Выполняется она по ранее описанной схеме. Нюанс проведения замеров заключается в том, что вилку оставляют подключенной ровно на пять секунд, а затем (как раз на пятой секунде) записывают величину, которую показывает вольтметр

Обратите внимание – при выполнении замеров нужно завернуть пробки аккумуляторной батареи

Идеальным показателем вольтметра при такой проверке специалисты называют величину 9 вольт. Он говорит водителю об отличном состоянии аккумулятора. Если прибор показывает другие значения, требуется заменить АКБ либо выполнить ее зарядку с проведением контрольного замера.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Использование нагрузочной вилки один из самых объективных и простых способов проверки состояния аккумулятора. Особенно это актуально, если АКБ достался вместе с машиной при покупке (б/у). Конечно, можно использовать и мультиметр, но он не в состоянии отобразить полную информацию о состоянии батареи. Например, нередко тестирование с помощью мультиметра показывает нормальный заряд аккумулятора, а на деле его не хватает для запуска двигателя. В этом случае оптимальной проверкой будет измерение напряжения под нагрузкой, однако создать нужные условия, в точности повторяющие работу двигателя при запуске от стартера сложно в гаражных условиях. К тому же стартер выдает высокий ток и работает непродолжительное время, а вот запускать двигатель несколько раз подряд без перерыва ресурс аккумулятора будет снижен. Поэтому нагрузочная вилка незаменима для точного определения состояния АКБ.

Нагрузочную вилку следует использовать только при условии температуры воздуха от +15 до +25 градусов. Если батарея будет холодной, особенно если проводить замеры зимой, нагрузочная вилка может ее сильно разрядить, что приведет к глубокому разряду

Важно учитывать, что если при проведении проверки прибор показывает постоянное снижение напряжения, значит АКБ неисправна. В идеале напряжения должно сначала опуститься, а затем подняться

Особенности осуществления измерений под нагрузкой:

При соприкосновении минусовой клеммы и штыря с таким же знаком в большинстве случаев отмечается появление искры. Это не должно вызывать страха у автолюбителя, так как пусковой ток мотора автомобиля примерно идентичен нагрузке, которую воспринимает клемма.
Штырь, используемый для проведения замеров, обычно нагревается (причем весьма ощутимо), поэтому руками к нему прикасаться нельзя.
Между отдельными замерами желательно делать небольшие (минут на 5–6) перерывы.
Использовать нагрузочную вилку для проверки заряда аккумулятора очень часто не рекомендуется, так как батарея при каждой проверке подвергается серьезной нагрузке.

Главная →

Устройство → Электрическая система → Аккумулятор →

Распространённые виды и типы нагрузочных вилок

В паспорте прибора должно быть указано значение силы тока, допустимое для измерения НГ. В большинстве случаев ампераж варьируется в пределах от 1 до 12 А. За счёт подобной гибкости удастся проконтролировать не только батарею в целом, но и отдельные банки, если это позволяет сделать конструкция источника питания. Рекомендуем ознакомиться с популярными моделями:

Э 107 УХЛ 4. Актуальна для многих автомобильных аккумуляторов. В конструкции предусмотрен вольтметр со шкалой до 20 В. Нагрузка сопротивления лимитирована 0,1 Ом. При таких параметрах прибор может эксплуатироваться в диапазоне до 100 А.
НВ-Б. Аппарат является универсальным, так как может тестировать батареи как кислотного, так и щелочного типа. Применяется для интервала напряжения 0–3 В. Подойдёт для замеров отдельных банок, а не батареи.
HB-01. Применяется для автомобильных аккумуляторов с рабочим напряжением до 15 В. Отличается высокой точностью показаний, так как погрешность не превышает 2,5% при возможной нагрузке до 200 А. Измерения можно проводить в температурном диапазоне от -30 до +60С.
BH-01. Измеритель работает с источниками питания до 15 В. Замеры рекомендуется проводить при положительной окружающей температуре. Между тестированиями необходимо делать паузы не менее 15 секунд.
Орион НВ-03. Данная модель обладает более современным жидкокристаллическим дисплеем, в отличие от встроенных стрелочных вольтметров в некоторые нагрузочные вилки. В наборе присутствуют две разные по сопротивлению нагрузки. Агрегат способен работать с напряжением до 16 В и силой тока до 200 А.
HB-04. Устройство рассчитано на применение как для легковушек с питание до 12 В, так и для более мощной техники с батареями до 24 В. Класс точности прибора обеспечивает минимальную погрешность не более 0,5%. Также дополнительным преимуществом служит возможность мониторинга отдельных банок на 2 В.

Как правильно проверить аккумулятор?

Замер показаний тестером состоит из двух этапов. Первоначально измеряются показания вольтметра без нагрузочного сопротивления. На втором этапе, нагрузочное сопротивление включается. Полученные результаты сравниваются, и на их основании делается вывод о состоянии аккумулятора.

Перед тем, как приступить к замерам аккумулятора этим прибором, внимательно ознакомьтесь с некоторыми правилами:

Двигатель не должен работать как минимум 6 часов перед проверкой. Лучше всего снимать показания после того, как машина простояла ночь в гараже (на улице).
Уровень электролита должен быть в норме. Это касается каждой банки. Если его уровень ниже нормы, доведите до нормы, путем добавления дистиллированной воды.
Плотность электролита должна быть в пределах 1,27 гр/см3 при умеренном климате и в пределах 1,34 гр/см3 в условиях пониженной температуры (мороза)
Все пробки батареи должны быть плотно закручены.
Не подключайте измерительную вилку к АКБ более, чем на 10 секунд – это может вывести ее из строя.
Клеммы аккумулятора должны быть полностью очищены от окиси.
Для легкового авто подойдет использование одной спирали сопротивления, так как аккумуляторы таких машин небольшой емкости. Для АКБ грузовых авто и спецтехники придется использовать две спирали сопротивления, так как батареи в таком транспорте повышенной емкости, не 12v а 24v.

Измерение под нагрузкой

Правильная проверка аккумулятора осуществляется двумя способами: без нагрузки и с нагрузкой. Изначально рассмотрим вариант с нагрузкой.

Измерять данным способом показания, можно только в случае неполной (75% и ниже) зарядки аккумулятора. Частое измерение таким способом негативным образом влияет на состояние батареи, поэтому не рекомендуется проводить его часто. Проверка АКБ под нагрузкой дает информацию об общей исправности источника питания.

Порядок действий выглядит следующим образом:

В заглушенной машине включите на несколько минут фары, затем отключите их и через пару минут можно приступать к снятию измерений.
Подсоедините минусовой провод к клемме «минус» на аккумуляторе, а плюсовой с подсоединенным правым электродом – к клемме «плюс» на 5-7 секунд, за время которых вы должны определить значение, которое показал вольтметр.
Сравните показания с таблицей, приведенной внизу данной статьи.

Проверка АКБ без нагрузки

Очень полезная процедура, которая поможет автолюбителю определить, нужна батареи подзарядка или нет, причем это можно сделать в любом месте.

Порядок действий следующий:

Включите на 3-5 минут фары автомобиля на ближнем свете, после чего выключите их и подождите 1-2 минуты.
К предварительно очищенным клеммам АКБ подсоединяется прибор, при правильном сочетании полярности. Минусовой провод – к клемме «минус» на батареи, а плюсовым проводом с подсоединенным к нему электродом (левым) – к клемме «плюс».
Запоминаем показания и сравниваем их с таблицей, описанной ниже.

Данный способ помогает с легкостью определить уровень заряда батареи вашего авто, главное – не перепутать полярность подсоединения нагрузочной вилки к клеммам источника питания.

Как проверить АКБ нагрузочной вилкой

После проведения подготовительных операций переходят к измерениям. Они проводятся в два этапа: без нагрузки и далее под нагрузкой. Результаты измерений записываются и далее сравниваются с поверочными таблицами. На основании таблиц и результатов измерений делается заключение о состоянии аккумуляторной батареи.

Без нагрузки

Минусовая клемма нагрузочной вилки закрепляется на минусовом выводе АКБ. Для выполнения измерений без нагрузки переключатель на нагрузочной вилке (если таковой имеется) переводится в положение «без нагрузки». Если переключатель на приборе отсутствует, тогда плюсовой контакт аккумулятора соединяется с щупом «+» прибора. Во время соединения сильного искрения наблюдаться не должно. Записываются показания измерительного прибора сразу после соединения, через 5 и 10 секунд. Они должны быть практически одинаковые. Результаты измерений сравниваются с табличными значениями.

Под нагрузкой

Минусовая клемма нагрузочной вилки закрепляется на минусовом выводе АКБ. Переключатель переводится в положение «под нагрузкой» либо положительная клемма АКБ соединяется со щупом «нагрузка». В момент соединения должно наблюдаться искрение, иногда сильное

Следует соблюдать меры предосторожности. Регистрируются результаты измерения сразу после подключения и через пять секунд

После 5 секунд соединения плюсовой щуп следует отсоединить во избежание его перегрева. Данные измерения сравниваются с поверочной таблицей.

Таблицы значений при проверке АКБ нагрузочной вилкой

Таблица значений при проверке АКБ без нагрузки:

Показания вольтметра без нагрузки, В	Уровень заряда аккумулятора, %
12,6-12,9	100
12,3-12,6	75
12,1-12,3	50
11,8-12,1	25
11,5-11,8

Например, если измеренное значение показало 12,8 Вольт, предварительно (именно предварительно!!!) можно сделать заключение, что уровень заряда АКБ соответствует около 100%. Случается, что показания прибора могут быть на уровне более 13,0 Вольт. Это может свидетельствовать о:

большой погрешности измерения;
нарушении электрохимических свойств, сульфатации пластин АКБ;
значительном износе аккумулятора;
неправильной работе генератора автомобиля.

Более полная картина о состоянии аккумуляторной батареи складывается на основании таблицы значений под нагрузкой:

Показания вольтметра под нагрузкой, В	Уровень заряда аккумулятора, %
>10,2	100
9,6	75
9,0	50
8,4	25
<7,8

Если под нагрузкой напряжение на аккумуляторной батарее менее 7,5 Вольт, такой АКБ не может обеспечить стабильный запуск двигателя автомобиля, его следует заменить.

Некоторые нагрузочные вилки предусматривают переключение режимов нагрузки, соответствующее различным емкостям аккумуляторной батареи, например, 100 А и 200 А. Рекомендуется АКБ емкостью до 120 А*ч контролировать на нижнем пределе тока, более – на верхнем пределе. Соответственно, к прибору должны прилагаться поверочные таблицы для двух пределов измерений.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам

Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

правильно рассчитывайте мощность во избежание перегрева;
не присоединяйте самодельное устройство к АКБ во время ее зарядки;
не храните самодельную вилку вблизи от аккумуляторов;
проветривайте помещение до и после работы с вашим устройством;
не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно

Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями

Как работает аккумулятор

Чтобы проверить аккумулятор, необходимо понимать, как он устроен и какие процессы происходят во время разряда. Электричество образуется в результате химической реакции, в которой участвуют два контакта и электролит. В процессе переработки электролита в электрическую энергию, его плотность падает.

Чем ниже плотность электролита, тем меньше ток, который способен выдать аккумулятор. Поэтому разряженный аккумулятор не способен завести двигатель – тока, который он вырабатывает, недостаточно для того, чтобы стартер смог эффективно вращать коленчатый вал.

Автомобильный аккумулятор, это не одно устройство. В одном корпусе объединены 6 или 12 аккумуляторов, соединенных последовательно, поэтому все устройство называется батареей. Каждый аккумулятор состоит из нескольких блоков, включающих в себя плюсовой и минусовой электрод. Эти блоки соединены параллельно, благодаря чему возрастает максимальный ток, который способна выработать аккумуляторная батарея (АКБ). От состояния каждого блока зависит работоспособность аккумулятора и всей батареи.

Правила установки

При установке важно соблюдать основные правила:

устройство присоединяется к АКБ исключительно в отключенном состоянии;
запрещено хранение вилки рядом с другими аккумуляторными приборами;
после работы тщательно проветривается помещение;
к каждой баночке присоединение проводится отдельно;
необходимо следить за мощностью тока, чтобы не испортить элементы;
для устройства зажимов используется сталь или нихром;
подключается оборудование ненадолго, особенно самодельное.

Задача, которую выполняет цифровая нагрузочная вилка, ничем не отличается от обычного устройства. Однако важная ее особенность – сверхточные результаты измерений, выводимых на дисплей оборудования.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом.
Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
Вся цепь собирается и подключается последовательно.
Затем зажимы выводятся на клеммы АКБ.
Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
Теперь убираем мультиметр и снова включаем всю цепь.
Снимаем с его помощью показания напряжения на спирали, которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Это интересно: Сберегаем тепло термокейсом для аккумулятора

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
12,3-12,6 В — 75%.
12,1-12,3 В — 50%.
11,8-12,1 В — 25%.
11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
При 9,6 Вольта АКБ заряжена на 75%;
9,0 В — 50%;
8,4 В — 25%;
Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Если разряжается аккумулятор

Бывают случаи, когда автомобиль стоит на стоянке и за ночь садится аккумулятор. Сначала нужно проверить сам АКБ нагрузочной вилкой. Если он в порядке проверять ток утечки следующим образом:

Переводим тестер в режим измерения постоянного тока.
Ставим диапазон на 10 А.
Выключаем зажигание и вытаскиваем ключ с замка.
Отключаем минусовую или плюсовую клемму аккумулятора, какую удобно. Ставим клещи прибора в разрыв. То есть один щуп на клемму самого АКБ, а второй на провод от автомобиля.
На приборе мы увидим тока утечки, потребляемый автомобилем и его системами в данный момент.

Схема подключения тестера

Нужно иметь в виду, что многие современные машины имеют систему электропитания, которая засыпает через 10-15 минут после выключения зажигания. Поэтому приходится ждать пока электроника не уснет. Нормальное значение для тока утечки порядком 0,01 – 0,08 А. Если значение превышает, нужно искать причину высокого потребления.

Для того, чтобы найти оборудование, которое потребляет повышенный ток, его нужно исключить из общей цепи автомобиля. Находим монтажный блок и поочередно отключаем предохранители и реле от потребителей. Как только ток утечки снизился, смотрим какой предохранитель вынули и за что он отвечает. Если и эта проверка не помогла, отключаем плюс от стартера и генератора.

Что представляет собой нагрузочная вилка?

Данный инструмент по праву считается одним из самых главных помощников автомобилистов, которые постоянно отслеживают состояние всех систем своего «железного коня». С помощью нагрузочной вилки водитель может легко определить работоспособность автомобильного аккумулятора, и всегда быть уверенным в том, что он не подведет его в самый ответственный момент.

Стандартная вилка простейшей конструкции – это большой по мощности нагрузочный резистор, оснащенный двумя щупами и вольтметром. Последний интегрируется в корпус из металла. К одному из выходов вольтметра (к минусовому) подключают стальной штырек, находящийся на тыльной поверхности прибора, к плюсовому выходу подходит провод (обычно он имеет довольно-таки большую толщину).

В магазинах для автомобилистов в наши дни можно найти и более «навороченные» приборы для проверки аккумуляторов любых транспортных средств (не только легковых, но и грузовых). Такие современные приспособления позволяют тщательно проверить и проанализировать показатели каждого компонента электрической цепи машины.

Тестирование аккумулятора нагрузочной вилкой

Проверка без нагрузки

Сначала проводится проверка без нагрузки, чтобы узнать состояние аккумулятора и его заряд. То есть, замер производится без сопротивления. Нагрузочная спираль не участвует в измерении.

Алгоритм действий следующий:

Открутить одну или две гайки, чтобы отсоединить спираль сопротивления. Спиралей может быть две.
Подключить плюсовой зажим к плюсовой схеме.
Поднести минусовой щуп к минусовой клемме.
Зафиксировать результат.

Уровень заряда можно сверить по следующей таблице.

Результат тестирования, В	12,7-13,2	12,3-12,6	12,1-12,2	11,8-12	11,5-11,7
Уровень заряда	100 %	75%	50%	25%	0%

Проверка под нагрузкой

Многие водители считают, что проверка под нагрузкой вредит аккумулятору. Это совсем не так. При соблюдении всех условий тестирование совершенно безопасно для батареи.

Тестирование аккумулятора под нагрузкой

Если без нагрузки аккумулятор показал стопроцентный заряд, то можно проводить проверку под нагрузкой. Для этого нужно подключить одну или две спирали сопротивления, закрутив соответствующие болты на корпусе прибора. Нагрузочная спираль может подключаться и другим способом в зависимости от конструктивных особенностей прибора. Если емкость батареи до 90А*ч, то достаточно одной спирали, если больше 100А*ч, то нужно подключить обе.

Алгоритм действий следующий:

Плюсовой зажим от прибора подключается к плюсовой клемме.
Коснуться минусовым щупом минусовой клеммы.
Удерживать контакт не более пяти секунд, затем отключить вилку.
Посмотреть результат на вольтметре.

Под нагрузкой показатели будут другими. Напряжение на вольтметре будет проседать, а затем должно расти. Нормальным считается показатель более 9В, но не ниже. Если при измерении стрелка падает ниже 9В, значит, аккумулятор не выдерживает нагрузки и его емкость резко падает. Такая батарея уже неисправна.

Сверить показатели можно по следующей таблице.

Результат тестирования, В	10 и более	9,7	9	8,3-8,4	7,9 и меньше
Уровень заряда	100%	75-80%	50%	25%

Следующую проверку можно проводить только спустя 5-10 минут. За это время аккумулятор должен восстановить исходные параметры. Спираль сопротивления в процессе измерения сильно нагревается. Нужно дать ей остыть. Также не рекомендуется часто проводить проверки под нагрузкой, так как это сильно нагружает аккумулятор.

На рынке существует множество приборов для измерения состояния батареи. Самая простая нагрузочная вилка Ореон НВ-01 имеет простое устройство и стоит всего около 600 рублей. Обычно этого вполне достаточно. Более дорогие модели как Ореон НВ-3 имеют лучшие характеристики, цифровой вольтметр и удобное управление. Нагрузочная вилка позволяет получить точные данные об уровне заряда аккумулятора, а главное, узнать его работоспособность под нагрузкой. Нужно правильно подобрать модель прибора для получения точных показателей.
