Подробные схемы по подключению вытяжного вентилятора в ванной

Как правильно установить канальный вентилятор

В связи с тем, что квадратные воздуховоды самые распространенные при построении воздуховодов в частных домах, а самые распространенные вентиляторы – круглые, то важно правильно устроить соединения этих элементов. Во-первых, подобрать правильный метод соединения (оптимально – фланцевое)

В квадратном воздуховоде может монтироваться круглый вентилятор

Во-вторых, правильно расположить устройство в воздуховоде. Это важный параметр от которого зависит необходимая интенсивность воздушного потока и уровень шума. В схеме установки вход воздуха в вентилятор должен находиться от поворота воздуховода на расстоянии его эквивалентного диаметра. И на расстоянии равном трем значениям эквивалентного диаметра – от выхода воздуха до следующего поворота.

Эквивалентный диаметр воздуховода – расчетное значение, которое находят по формуле:

D=√4HB/π, где H – высота, B – ширина воздуховода.

В-третьих, важно выбрать направление двигателя вентилятора, чтобы воздушный поток правильно двигался по воздуховоду. Потому, еще во время приобретения устройства нужно выяснить у продавца либо прочесть в инструкции пользователя, как расположен двигатель

В-четвертых, при установке вентилятора любого сечения, например, на кухне, необходимо устраивать вентиляцию таким образом, чтобы воздуховод имел как можно меньше поворотов. Слишком частые изгибы трубы «тормозят» воздушный поток и уменьшают производительность.

Виды и особенности канальных вентиляторов

Канальный вентилятор

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.
Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
Квадратные – устанавливаются на квадратные металлические воздуховоды.

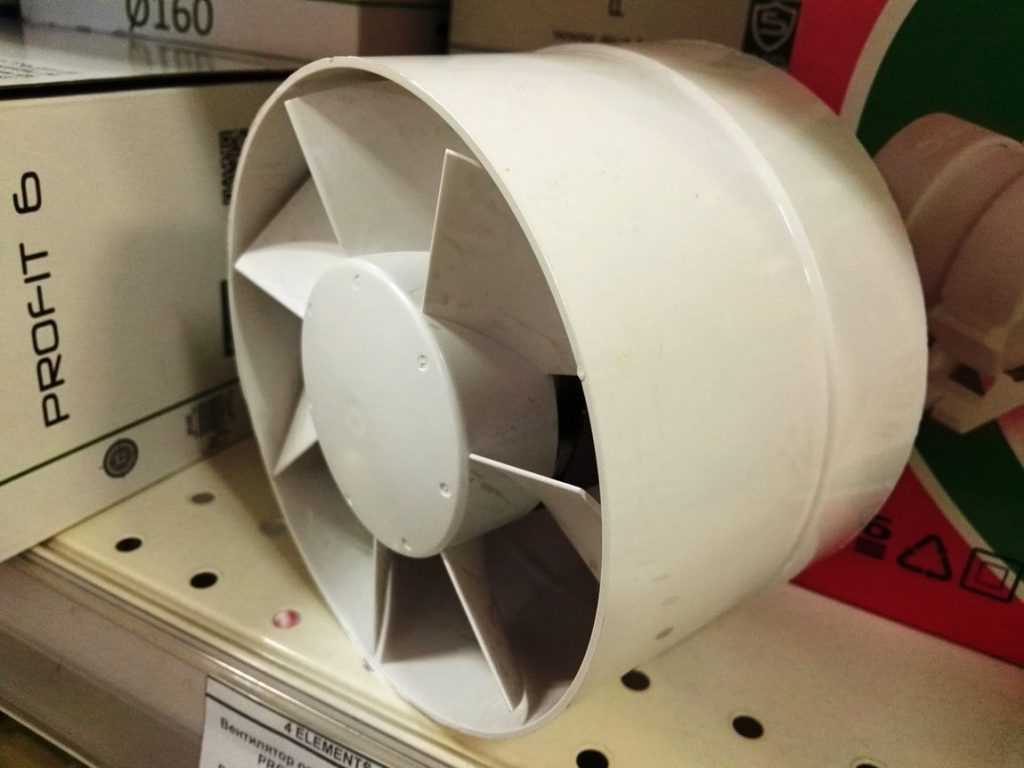

Вентилятор канальный круглый

Круглые вентиляторы чаще всего встречаются в быту

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

Мощность – 60-310 Вт.
Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
Рабочее давление – 220-900 Па.
Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

показатель производительности;
уровень шума;
степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ

Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Вентилятор вытяжной для ванной с простым таймером

Вентилятор вытяжной для ванной с таймером — забываете выключать потолочный вентилятор в ванной комнате? Сделайте простой таймер, показанный на Рисунке 1. Его можно спрятать от глаз в самом вентиляторе и включать настенным выключателем. Если использовать компоненты, найденные 8 коробке со старым барахлом, эта схема не будет стоить практически ничего. Если сказать проще, то такой прибор очень нужен в быту.

Таймер для вентилятора

Вот к примеру: вы помылись в душе, закрыли водяные краны, накинули на себя халат, немного прибрались в ванной и вышли. При этом не забыв выключить свет и естественно вытяжной вентилятор. При таких действиях не выполняется одна из важных задач, такая как проветривание санузла, он просто не успевает избавиться от пара. Вот в таком случае будет как нельзя лучше установить в санузел таймер. Он будет некоторое время после вашего ухода поддерживать вентилятор во включенном состоянии, то есть продолжать вытягивать влажный воздух. Если же вы посетили санузел на непродолжительное время, в пределах до минуты, то таймер не сработает и вентилятор не включится.

При включении сети на конденсаторе фильтра С после простого выпрямителя появляется напряжение порядка 7 В. Это напряжение обеспечивает питанием аналоговый таймер LM2905 и одновременно включает его по входу запуска (вывод 1). Вслед за этим уровень напряжения на выходе (вывод 7) становится низким, включается полупроводниковое реле и, соответственно, вентилятор. Время задержки определяется конденсатором С_T с низкими утечками и резистором R_T. При указанных на схеме номиналах компонентов это время составит 1000 секунд, или примерно 17 минут.

Принцип работы устройства

Как работает данное устройства, а именно вентилятор вытяжной для ванной с подключенным таймером? По истечении времени задержки напряжение на выводе 7 становится высоким, и реле выключается. Для большинства вентиляторов будет вполне достаточно небольшого полупроводникового реле, рассчитанного на ток 0.5 А. Обычно такие реле надежно включаются при напряжении 3 В. При желании погасить избыточное напряжение, чтобы снизить нагрузку на источник питания, можно добавить резистор R. После выключении питания р-канальный полевой транзистор открывается, быстро разряжая С_T, чтобы немедленно подготовить схему к следующем циклу задержки. Последовательный резистор 10 кОм делает схему безопасной.

В худшем случае сетевое напряжение упадет на этом резисторе, на котором будет рассеиваться безвредная мощность 1.4 Вт. Эту схему легко адаптировать под другие приложения. Можно изменить время задержки или сделать его линейно регулируемым. Можно также пере конфигурировать схему так, чтобы после задержки полупроводниковое реле не выключалось, а включалось. Для этого управляющий вход таймера (вывод нужно подключить к выводу 4 вместо вывода 2. Наконец, можно изменить логику работы реле, поменяв местами входы управления.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

Убедиться, что провода, выведенные для вентилятора, обесточены.
Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.
